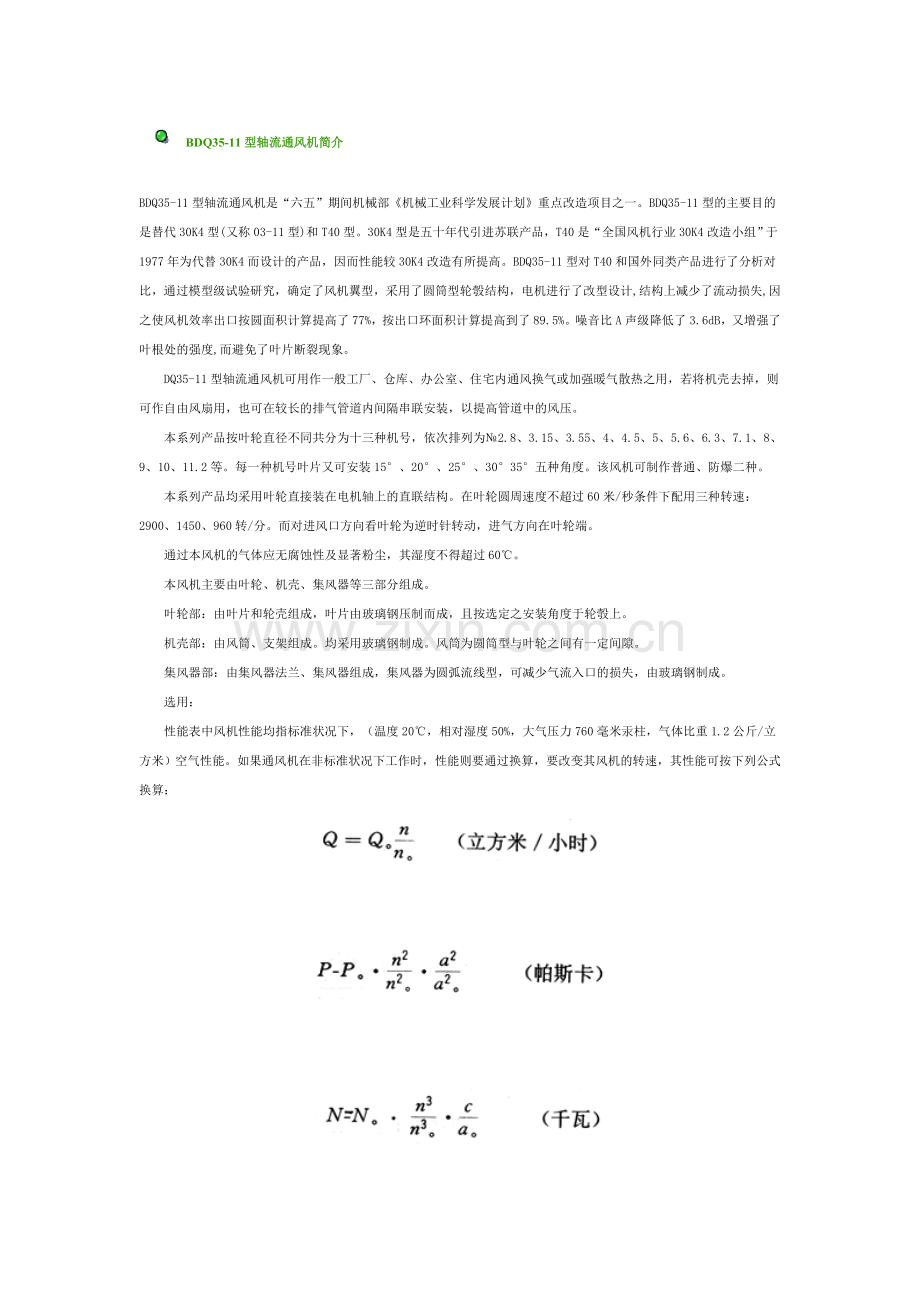

BDQ35-11型轴流通风机简介　
BDQ35-11型轴流通风机是“六五”期间机械部《机械工业科学发展计划》重点改造项目之一。BDQ35-11型的主要目的是替代30K4型(又称03-11型)和T40型。30K4型是五十年代引进苏联产品，T40是“全国风机行业30K4改造小组”于1977年为代替30K4而设计的产品，因而性能较30K4改造有所提高。BDQ35-11型对T40和国外同类产品进行了分析对比，通过模型级试验研究，确定了风机翼型，采用了圆筒型轮彀结构，电机进行了改型设计,结构上减少了流动损失,因之使风机效率出口按圆面积计算提高了77%，按出口环面积计算提高到了89.5%。噪音比A声级降低了3.6dB，又增强了叶根处的强度,而避免了叶片断裂现象。
　　DQ35-11型轴流通风机可用作一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用，若将机壳去掉，则可作自由风扇用，也可在较长的排气管道内间隔串联安装，以提高管道中的风压。
　　本系列产品按叶轮直径不同共分为十三种机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一种机号叶片又可安装15°、20°、25°、30°35°五种角度。该风机可制作普通、防爆二种。
　　本系列产品均采用叶轮直接装在电机轴上的直联结构。在叶轮圆周速度不超过60米/秒条件下配用三种转速：2900、1450、960转/分。而对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。
　　通过本风机的气体应无腐蚀性及显著粉尘，其湿度不得超过60℃。
　　本风机主要由叶轮、机壳、集风器等三部分组成。
　　叶轮部：由叶片和轮壳组成，叶片由玻璃钢压制而成，且按选定之安装角度于轮彀上。
　　机壳部：由风筒、支架组成。均采用玻璃钢制成。风筒为圆筒型与叶轮之间有一定间隙。
　　集风器部：由集风器法兰、集风器组成，集风器为圆弧流线型，可减少气流入口的损失，由玻璃钢制成。
　　选用：
　　性能表中风机性能均指标准状况下，（温度20℃，相对湿度50%，大气压力760毫米汞柱，气体比重1.2公斤/立方米）空气性能。如果通风机在非标准状况下工作时，性能则要通过换算，要改变其风机的转速，其性能可按下列公式换算：

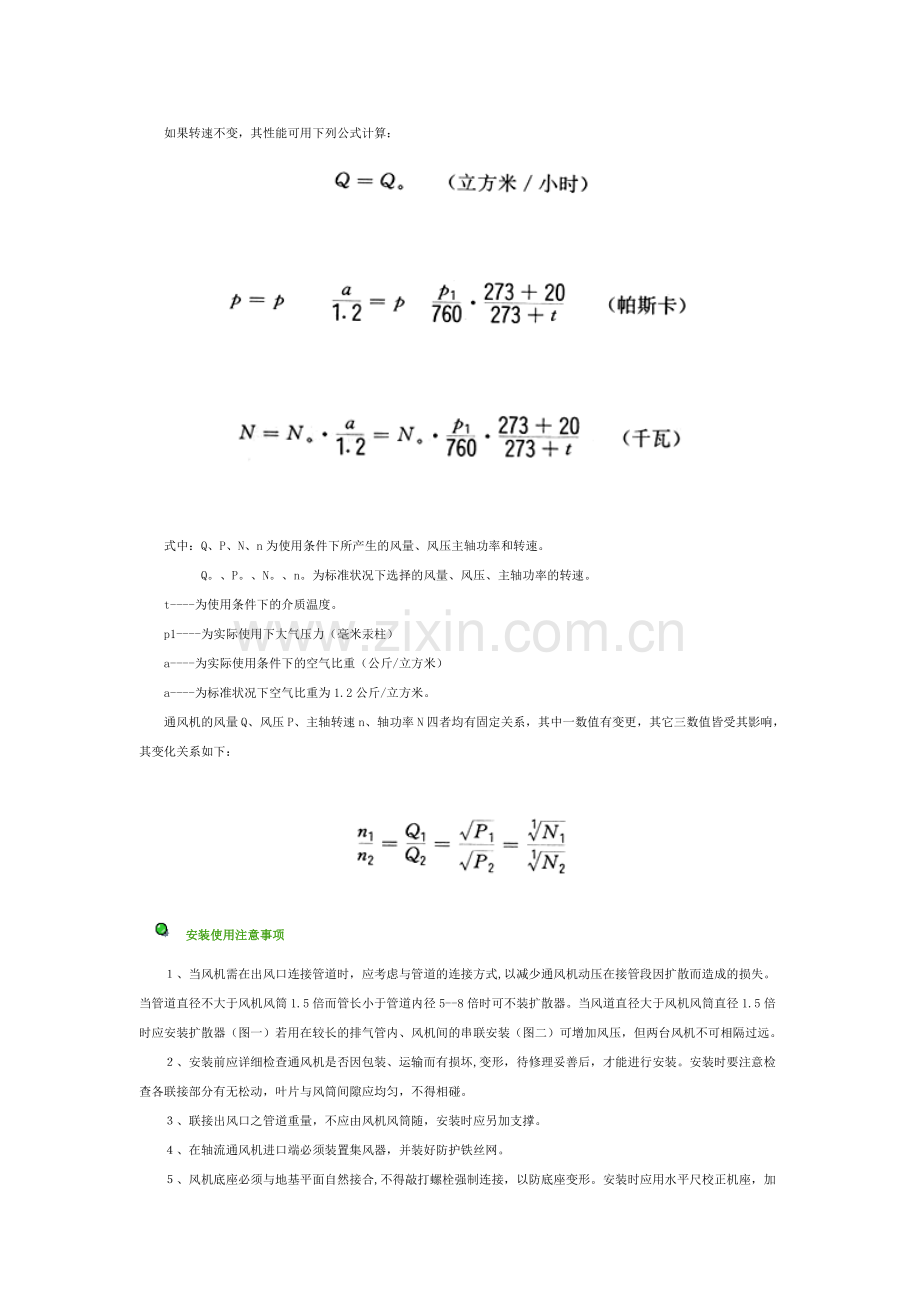

　　如果转速不变，其性能可用下列公式计算：

　　式中：Q、P、N、n为使用条件下所产生的风量、风压主轴功率和转速。
　　　　　Q。、P。、N。、n。为标准状况下选择的风量、风压、主轴功率的转速。
　　t----为使用条件下的介质温度。
　　p1----为实际使用下大气压力（毫米汞柱）
　　a----为实际使用条件下的空气比重（公斤/立方米）
　　a----为标准状况下空气比重为1.2公斤/立方米。
　　通风机的风量Q、风压P、主轴转速n、轴功率N四者均有固定关系，其中一数值有变更，其它三数值皆受其影响，其变化关系如下：

安装使用注意事项
　　１、当风机需在出风口连接管道时，应考虑与管道的连接方式,以减少通风机动压在接管段因扩散而造成的损失。当管道直径不大于风机风筒1.5倍而管长小于管道内径5--8倍时可不装扩散器。当风道直径大于风机风筒直径1.5倍时应安装扩散器（图一）若用在较长的排气管内、风机间的串联安装（图二）可增加风压，但两台风机不可相隔过远。
　　２、安装前应详细检查通风机是否因包装、运输而有损坏,变形，待修理妥善后，才能进行安装。安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。
　　３、联接出风口之管道重量，不应由风机风筒随，安装时应另加支撑。
　　４、在轴流通风机进口端必须装置集风器，并装好防护铁丝网。
　　５、风机底座必须与地基平面自然接合,不得敲打螺栓强制连接，以防底座变形。安装时应用水平尺校正机座，加垫以保持其水平位置，然后将地脚螺栓旋紧。
　　６、该轴流通风机不准吊装使用，安装完毕后，须先进行试转。
　　７、通风机在长期未使用后，再重新使用时，必须先检查各联接部分是否牢固可靠，并经试运转后，方可正式使用。
　　８、风机正式运转后，每年应检查一次螺钉是否松动，电线表皮是否损坏，根据其具体情况加以修理。
　　９、经常注意风机在运转中有无异常响声，振动是否加大，并且及时修理。

　　　　　　　　　产品采用的无因次性能表（按出口园面积计算）
叶片角度
机号№2.8
№3.15--№4.5
№5--№11.2
流量系数
＿
Ｑ
压力系数
＿
Ｑ
效率
η
流量系数
＿
Ｑ
压力系数
＿
Ｑ
效率
η
流量系数
＿
Ｑ
压力系数
＿
Ｑ
效率
η
15°
0.130
0.059
0.64
0.145
0.062
0.67
0.160
0.065
0.71
20°
0.185
0.065
0.68
0.200
0.068
0.71
0.215
0.072
0.75
25°
0.240
0.066
0.69
0.255
0.069
0.72
0.270
0.072
0.75
30°
0.265
0.076
0.68
0.280
0.080
0.71
0.295
0.084
0.75
35°
0.295
0.086
0.64
0.310
0.090
0.67
0.325
0.095
0.71

　　无因次性能曲线换算为有因次的计算公式：

　　式中：Ｄ2--叶轮叶片外园直径（米）
　　　　　Ｕt--叶轮叶片外园线速度（米/秒）
　　　　　ρ -- 气体密度（公斤·秒2/米4）
BDQ35-11型轴流通风机性能选用表（一）
机号
叶轮
直径
v/m
叶轮
周速
m/s
主轴
转速
Ipm
叶片
角度
deg
风量
m3/h
全压
Pa
全压
效率
需用轴
功率KW
采用
轴功
率KW
配用电机
型号
功率(kw)
2.8
280
42.5
2900
15
1224
128
0.64
0.068
0.078
YSF-5622
0.12
20
1742
141
0.68
0.100
0.115
YSF-5632
0.180
25
2560
143
0.69
0.147
0.169
YSF-5632
0.180
30
2495
165
0.68
0.168
0.193
YSF-6322
0.350
35
2778
186
0.64
0.224
0.258
YSF-6332
0.370
21.5
1450
15
613
32
0.64
0.0085
0.0097
YSF-5014
0.025
20
873
35.2
0.68
0.0126
0.015
YSF-5014
0.025
25
1133
35.7
0.69
0.0163
0.019
YSF-5014
0.025
30
1251
41.2
0.68
0.021
0.024
YSF-5024
0.040
35
1392
46.6
0.64
0.0282
0.032
YSF-5024
0.040
3.15
315
47.8
2900
15
1944
170.1
0.67
0.137
0.158
YSF-6312
0.180
20
2681
185.6
0.71
0.196
0.225
YSF-6322
0.250
25
3418
189.2
0.72
0.250
0.268
YSF-6332
0.370
30
3753
217.7
0.71
0.320
0.368
YSF-7122
0.550
35
4155
147
0.67
0.425
0.489
YSF-7122
0.550
23.9
1450
15
972
42.5
0.67
0.017
0.020
YSF-5014
0.025
20
1340
45.6
0.71
0.024
0.028
YSF-5024
0.040
25
1709
47.2
0.72
0.031
0.036
YSF-5024
0.040
30
1877
54.9
0.71
0.040
0.046
YSF-5614
0.060
35
2078
61.7
0.67
0.053
0.061
YSF-5624
0.090
3.55
355
53.9
2900
15
2783
216.1
0.67
0.249
0.286
YSF-7112
0.370
20
3839
237
0.71
0.356
0.409
YSF-7122
0.550
25
4895
240.3
0.72
0.454
0.523
YSF-7132
0.750
30
5375
279
0.71
0.587
0.673
YSF-7132
0.750
35
5951
313.6
0.67
0.77
0.886
YSF-8022
1.1
27.0
1450
15
1394
54
0.67
0.031
0.036
YSF-5024
0.040
20
1923
59.2
0.71
0.045
0.052
YSF-5614
0.060
25
2452
60.2
0.72
0.057
0.066
YSF-5624
0.090
30
2692
69.7
0.71
0.074
0.085
YSF-5624
0.090
35
2981
78.4
0.67
0.095
0.109
YSF-6314
0.120
4
400
60.7
2900
15
3980
190.8
0.67
0.453
0.521
YSF-7132
0.75
20
5489
224.2
0.71
0.646
0.743
YSF-8022
1.1
25
6999
271.1
0.72
0.824
0.948
YSF-8022
1.1
30
7685
280
0.71
1.064
1.224
YSF90L-2
1.1
35
9150
280
0.67
1.384
1.592
YSF90S-2
1.5
30.4
1450
15
1993
68.6
0.67
0.057
0.066
YSF-5624
0.090
20
2749
75.2
0.71
0.081
0.093
YSF-6341
0.120
25
3505
76.2
0.72
0.103
0.118
YSF-6324
0.180
30
3849
88.5
0.71
0.141
0.162
YSF-6324
0.180
35
4261
99.5
0.67
0.173
0.199
YSF-7114
0.250
4.5
450
34.2
1450
15
2838
86.8
0.67
0.102
0.117
YSF-6314
0.120
20
3914
95.2
0.71
0.146
0.168
YSF-6324
0.180
25
4991
96.5
0.72
0.186
0.214
YSF-7114
0.250
30
5480
112
0.71
0.240
0.276
YSF-7124
0.370
35
6067
126
0.67
0.317
0.364
YSF-7124
0.370
BDQ35-11型轴流通风机性能选用表（二）
机号
叶轮
直径
v/m
叶轮
周速
m/s
主轴
转速
Ipm
叶片
角度
deg
风量
m3/h
全压
Pa
全压
效率
需用轴
功率KW
采用
轴功
率KW
配用电机
型号
功率(kw)
5
500
38.0
1450
15
4289
112.6
0.71
0.189
0.217
YSF-7114
0.250
20
5763
124.8
0.75
0.266
0.306
YSF-7124
0.370
25
7273
129.6
0.77
0.338
0.389
YSF-8014
0.550
30
7907
145.6
0.75
0.426
0.490
YSF-8014
0.550
35
9388
164.6
0.71
0.561
0.645
YSF-8024
1.1
25.1
960
15
2839
49.1
0.71
0.055
0.035
YSF-8026
0.370
20
3815
54.4
0.75
0.077
0.089
YSF-8026
0.370
25
4792
56.8
0.77
0.098
0.112
YSF-8026
0.370
30
5235
63.5
0.75
0.123
0.141
YSF-8026
0.370
35
5768
71.8
0.71
0.162
0.186
YSF-8026
0.370
5.6
560
42.5
1450
15
6025
140.9
0.71
0.332
0.382
YSF-7124
0.370
20
8097
156.1
0.75
0.468
0.538
YSF-8014
0.550
25
10168
162.6
0.77
0.590
0.686
YSF-8024
0.750
30
11110
182.1
0.75
0.749
0.861
YT90S-4
1.1
35
12239
206
0.71
0.986
1.137
YT90S-4
1.1
28.1
960
15
3989
61.8
0.71
0.096
0.110
YSF-8026
0.370
20
5361
68.4
0.75
0.136
0.156
YSF-8026
0.370
25
6732
71.3
0.77
0.173
0.199
YSF-8026
0.370
30
7355
79.8
0.75
0.210
0.241
YSF-8016
0.370
35
8103
90.3
0.71
0.286
0.329
YSF-8026
0.370
6.3
630
47.8
1450
15
8579
178.3
0.71
0.598
0.688
YSF-8024
0.750
20
11528
197.6
0.75
0.844
0.971
YT90S-4
1.1
25
14477
205.8
0.77
1.075
1.236
YT90S-4
1.5
30
15817
230.5
0.75
1.350
1.553
YT90L-4
1.5
35
17426
260.7
0.71
1.777
2.044
YT100L-4
2.2
31.7
960
15
5680
78.2
0.71
0.174
2.00
YSF-8026
0.370
20
7632
86.6
0.75
0.245
0.282
YSF-8026
0.370
25
9585
90.2
0.77
0.312
0.359
YSF-8026
0.370
30
10472
101.0
0.75
0.392
0.451
YT90S-6
0.750
35
11534
114.3
0.71
0.516
0.680
YT90S-6

7.1
710
53.9
1450
15
12280
226.5
0.71
1.088
1.251
YT90L-4
1.5
20
16501
250.9
0.75
1.533
1.763
YT100L1-4
2.2
25
20722
261.4
0.77
1.954
2.247
YT100L2-4
3
30
22641
292.7
0.75
2.454
2.822
YT100L2-4
3
35
24944
331.1
0.71
3.23
3.715
YT112M-4
4
36.7
960
15
8130
99.3
0.71
0.316
0.363
YT90S-6
0.75
20
10925
110
0.75
0.445
0.512
YT90S-6
0.75
25
13720
114.6
0.77
0.567
0.652
YT90S-6
0.75
30
14990
128.4
0.75
0.713
0.820
YT90L-6
1.1
35
16514
145.2
0.71
0.938
1.079
YT90L-6
1.1
BDQ35-11型轴流通风机性能选用表(三)
机号
叶轮
直径
v/m
叶轮
周速
m/s
主轴
转速
Ipm
叶片
角度
deg
风量
m3/h
全压
Pa
全压
效率
需用轴
功率KW
采用
轴功
率KW
配用电机
型号
功率(kw)
8
800
60.7
1450
15
17567
287.6
0.71
1.976
2.272
YT100L2-4
3
20
23605
318.6
0.75
2.785
3.203
YT112M-4
4
25
29644
331.8
0.77
3.548
4.081
YT132S-4
5.5
30
32389
371.6
0.75
4.458
5.127
YT132S-4
5.5
35
35682
420.3
0.71
5.867
6.747
YT132M-4
7.5
40.2
960
15
11630
126.1
0.71
0.574
0.660
YT90S-6
0.75
20
15628
139.6
0.75
0.808
0.929
YT90L-6
1.1
25
19626
131.1
0.77
0.928
1.067
YT90L-6
1.1
30
21444
162.9
0.75
1.294
1.488
YT100L-6
1.5
35
23624
184.2
0.71
1.703
1.958
YT112M-6
2.2
9
900
45.2
960
15
16560
159.5
0.71
1.034
1.809
YT100L-6
1.8
20
22252
176.7
0.75
1.456
1.674
YT112M-6
2.2
25
27944
184.1
0.77
1.856
2.134
YT112M-6
2.2
30
30532
206.2
0.75
2.331
2.680
YT132S-6
3
35
33637
233.2
0.71
3.069
3.529
YT132M1-6
4
10
1000
50.3
960
15
22716
197
0.71
1.75
2.013
YT112M1-6
2.2
20
30524
218.2
0.75
2.467
2.837
YT132S-6
3
25
38333
227.3
0.77
3.143
3.615
YT132M1-6
4
30
41882
254.5
0.75
3.948
4.54
YT160M-6
7.5
35
46141
287.9
0.71
5.197
5.976
YT160M-6
7.5
11.2
1120
56.3
960
15
31914
247
0.71
3.085
3.548
YT132M1-6
4
20
42884
273.7
0.75
4.347
5.000
YT132M2-6
5.5
25
53855
285.1
0.77
5.539
6.370
YT160M-6
7.5
30
58841
319.3
0.75
6.958
8.002
YT160L-6
11
35
64825
361.1
0.71
9.158
10.532
YT160L-6
11
BDQ35-11型轴流通风机外形及安装尺寸表
　尺寸
机号
A
B
C
D
E
F
G
H
I
J
K
n
фd1
фd2
重量
(公斤)
2.8
283
320
346
355
220
258
212
220
180
175
260
4
10
12
10.26
3.15
318
355
381
400
240
282
232
240
220
190
300
8
10
12
13.2
3.55
358
395
422
450
280
327
272
260
240
230
330
8
10
12
19.26
4
404
450
478
500
300
349
292
290
280
240
370
8
12
12
21.03
4.5
454
500
528
560
260
314
252
330
320
205
420
8
12
12
22.93
5
504
560
588
630
300
364
290
340
400
240
430
12
12
12
30.96
5.6
564
620
649
710
330
404
318
390
440
260
490
12
12
14
41.34
6.3
634
690
719
800
390
474
378
440
490
320
540
12
12
14
57.56
7.1
715
770
800
900
400
494
388
490
680
330
700
16
12
14
67.82
8
805
860
891
1000
480
579
468
550
730
380
770
16
12
18
90.87
9
905
970
1001
1120
540
648
526
610
810
440
850
16
15
18
121.18
10
1006
1070
1103
1250
630
753
616
670
890
505
956
16
15
22
151.16
11.2
1126
1190
1223
1400
700
838
686
750
1080
580
1136
20
15
22
192.1
注：（1）表内重量未包括电动机之重。
　　　　（2）地脚螺栓用户自备。
德州亚通空调有限公司提供、400-0534-400、0534-5074444
