桥台锥体护坡施工方案

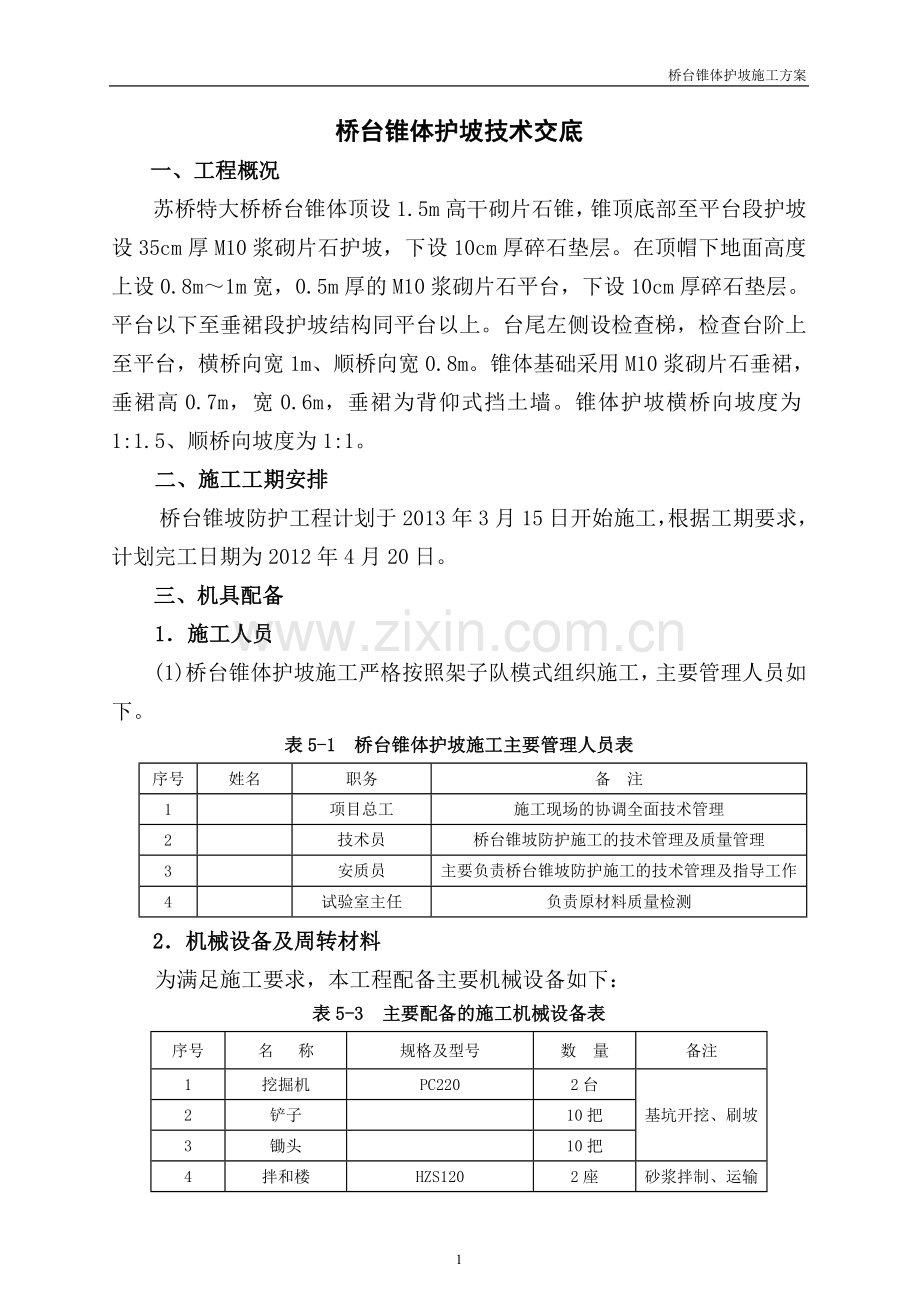

桥台锥体护坡技术交底
一、工程概况
苏桥特大桥桥台锥体顶设1.5m高干砌片石锥，锥顶底部至平台段护坡设35cm厚M10浆砌片石护坡，下设10cm厚碎石垫层。在顶帽下地面高度上设0.8m～1m宽，0.5m厚的M10浆砌片石平台，下设10cm厚碎石垫层。平台以下至垂裙段护坡结构同平台以上。台尾左侧设检查梯，检查台阶上至平台，横桥向宽1m、顺桥向宽0.8m。锥体基础采用M10浆砌片石垂裙，垂裙高0.7m，宽0.6m，垂裙为背仰式挡土墙。锥体护坡横桥向坡度为1:1.5、顺桥向坡度为1:1。
二、施工工期安排
桥台锥坡防护工程计划于2013年3月15日开始施工，根据工期要求，计划完工日期为2012年4月20日。
三、机具配备
1．施工人员
(1)桥台锥体护坡施工严格按照架子队模式组织施工，主要管理人员如下。
表5-1 桥台锥体护坡施工主要管理人员表
序号
姓名
职务
备 注
1

项目总工
施工现场的协调全面技术管理
2

技术员
桥台锥坡防护施工的技术管理及质量管理
3

安质员
主要负责桥台锥坡防护施工的技术管理及指导工作
4

试验室主任
负责原材料质量检测
2．机械设备及周转材料
为满足施工要求，本工程配备主要机械设备如下：
表5-3 主要配备的施工机械设备表
序号
名 称
规格及型号
数 量
备注
1
挖掘机
PC220
2台
基坑开挖、刷坡
2
铲子

10把
3
锄头

10把
4
拌和楼
HZS120
2座
砂浆拌制、运输
5
运输车

4台
6
全站仪
索佳
1台
测量放样
7
水准仪
索佳
1台
四、施工工艺
4.1施工程序
片石加工
砂浆拌合、输送
砌筑基础
泄水管预埋
碎石垫层铺筑
平台以下护坡砌筑
平台砌筑
平台以上护坡砌筑
勾缝养护

锥顶砌筑
基坑开挖
施工准备
测量放样
坡面修整
检查梯砌筑
刷坡→泄水管预埋→基础施工→平台及平台以下施工→平台以上至锥顶底部施工→锥顶施工
4.2工艺流程

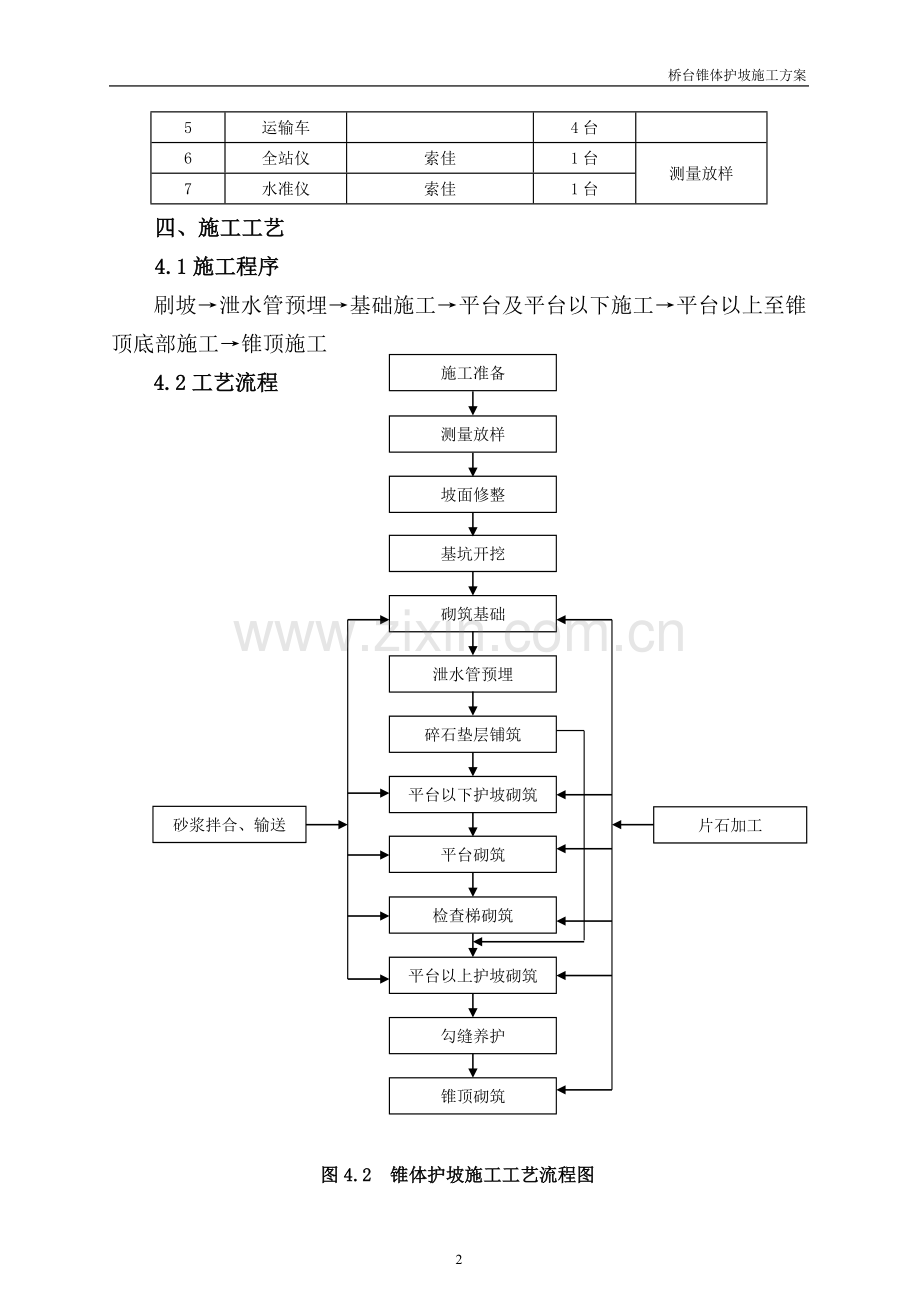

图4.2 锥体护坡施工工艺流程图
4.3施工准备
4.3.1技术准备
（1）砂浆配合比设计：我标段中心试验室已根据砂浆原材料品质、设计强度等级及施工工艺对工作性的要求，通过试配、调整等步骤选定了施工用理论配合比，并通过审批。
（2）由总工程师组织技术人员对桥台锥体护坡防护施工图（矩形空心桥台参考图-大西运西施桥参01）进行审核，澄清有关技术问题。组织学习规范和技术标准（高速铁路桥涵工程施工技术指南、高速铁路桥涵工程施工质量验收标准等）。
（3）项目部对所有施工人员进行系统培训，要求现场管理人员及各工序操作人员熟练掌握防护相关工序的施工方法及验收标准。
（4）整理出防护施工所需的各种表格，包括施工原始记录表格和检验批表格，要求技术人员熟悉表格并理解填写内容和要求。
4.3.2现场施工准备
(1)根据现场实际施工情况，施工前按照设计图纸核实坡面形状、尺寸和基础高程等，对影响护坡施工的构筑物进行清除，平整施工现场，提供较好的施工场地条件。
(2)完善施工道路的通行条件，包括可利用道路长度、宽度、坡度、转弯半径、会车点位置等,满足桥台锥坡防护施工需要。
(3)砂浆原材料和石料已经进场，并且通过实验和报验合格。
(4)施工场地已完成临时排水系统及临时电力线路。
(5)施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。
4.3.3材料准备
(1)砂浆
锥坡防护工程采用M10的砂浆，原材料要求如下：
①水泥：桥台锥坡防护施工用水泥采用普通硅酸盐散装水泥（陕西尧柏特种水泥有限公司蒲城分公司P.O42.5），每500t为一批，不足500t也按一批计，每批抽样试验一次。水泥进场须提供出厂合格证及编号。水泥的技术标准及检验方法应符合表4.3-1的规定。
表4.3-1 水泥技术标准及检验方法
序号
检验项目
技术要求
检验方法
1
比表面积
300～350㎡/kg
GB/T8074
2
凝结时间
初凝≥45min，终凝≤600min
GB/T1346

3
安定性
沸煮法合格
GB/T1346

4
强度
详见GB175-2007表3
GB/T117671

5
烧失量
≤5.0%（P.O水泥）
GB/T176

6
游离氧化钙
≤1.0%
GB/T176

7
MgO含量
≤5.0%
GB/T176

8
SO3含量
≤3.5%
GB/T176

9
氯离子含量
≤0.06%
JC/T420

10
碱含量
≤0.8%
GB/T176

②细骨料：细骨料选定的是临潼新丰新源砂场生产的Ⅱ区中砂，含泥量为1.6%，进场后直接存储在混凝土拌合站骨料仓内，分已检和待检分别储存。连续进场的同料源、同品种、同规格的细骨料每400m3或600t为一批，不足上述数量也按一批计，每批抽样试验一次，其中有机物含量每3个月检验一次。含泥量和泥块含量不满足要求时应清除出场内，不得使用。细骨料的检验项目、技术要求及检验方法须符合表4.3-2的规定。
表4.3-2 细骨料的检验项目、技术要求及检验方法
序号
检验项目
技术要求
检验方法
1
含泥量
≤2.5%
GB/T14684
2
泥块含量
≤0.5%
GB/T14684
3
云母含量
≤0.5%
GB/T14684
4
轻物质含量
≤0.5%
GB/T14684
5
有机物含量
浅于标准色
GB/T14684
6
压碎指标
＜25%
GB/T14684
7
吸水率
≤2%
GB/T14684
8
坚固性
≤8%
GB/T14684
9
硫化物及硫酸盐含量
≤0.5%
GB/T14684
10
Cr含量
≤0.02%
GB/T14684
(2)片石
①砌筑用石料应质地坚硬，不易风化，无裂纹，石料表面的污渍应清除。
②石料强度等级应以边长为70mm的立方体试件在浸水饱和状态下的抗压极限强度表示，当采用边长为100mm或50mm的立方体试件时，其抗压极限强度应分别乘以1.14或0.86的换算系数。
③片石形状无要求，但中部厚度不得小于15cm。用作镶面的片石表面应平整、尺寸较大，边缘厚度不得小于15cm。片石长度及宽度不得小于厚度。
4.4测量放样
根据桥台施工设计图，结合台背回填高度放出锥坡的轴线控制桩，放样点设带钉木桩，拉线确定锥坡坡度、碎石垫层厚度、片石砌筑厚度和基础开挖深度、尺寸并用白灰线洒出开挖轮廓线。拉线放样时，坡顶宜预先放高2～3cm，以消除后期锥体沉降对坡度的影响。
4.5坡面修整
按照设计边坡标准线进行刷坡，锥体边坡主要采用挖掘机进行刷坡，刷坡时预留20cm采用人工进行。边坡修整时用坡度尺拉线修整，修整后的边坡坡度不得大于设计值。同时，将坡脚地面整平。刷坡时防止出现较大超欠挖，超挖部分要夯填密实，欠挖部分清挖至设计断面。
4.6基坑开挖
开挖前基础轴线控制桩应延长至基坑外用木桩加以固定，以便于基坑开挖完后能及时恢复垂裙线。然后根据测量放样的尺寸开挖基础，采用人工配合小型挖掘机进行开挖，基底预留20cm左右，采用人工按基础设计尺寸拉线进行开挖并修整，基底浮土全部清理干净，同时保证原土不受扰动。
4.7碎石垫层
待基础砌筑完成后铺筑碎石垫层，碎石垫层厚10cm。垫层分两次铺筑，第一次铺至平台（包括平台），待平台及平台以下施工完毕后方可铺筑平台以上坡段至锥顶底部。
铺筑前先按设计尺寸要求挂线，碎石垫层铺筑时先由人工抛撒至坡面，抛撒应均匀，然后将碎石与坡面土夯接紧密，避免碎石下滑。
4.8泄水管预埋
泄水管的预埋应跟随碎石垫层的铺设同时进行，泄水管采用直径10mm的PVC管，其间距不大于1.5m，采用梅花形布置。
4.9浆砌片石砌体砌筑（基础、护坡、平台）
砌筑前先按设计图纸尺寸要求挂线，然后洒水湿润片石，表面如有泥土、水锈应清洗干净。
(1)砂浆拌制
砂浆采用搅拌机搅拌，严禁人工拌制，拌和时间控制在3～5分钟，严格按照配合比进行配置，随拌随用，每桶砂浆控制在2～4小时内用完，已凝结的砂浆不得再使用。
(2)片石砌筑
浆砌片石采用挤浆法分层、分段砌筑，分段位置宜设在沉降缝或伸缩缝处。各砌层应先砌外圈定位砌块，并与里层片石交错连成一体，定位砌块宜选用表面较平整且尺寸较大的石料，定位砌缝应铺满砂浆，不得镶嵌小石块。定位砌块表面砌缝的宽度不得大于4cm，砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。
定位砌块砌完后，应先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。镶面石砌筑宜用一顺一丁或两顺一丁方式砌筑，砌缝宽度不得大于3cm，采用水平分层砌筑。每层中相邻石块间的砌缝应竖直，每层高度宜固定不变，也可向上逐层递减。相邻层中垂直砌缝相错不得小于10cm，在丁石的上层或下层，均不得有垂直砌缝。当错缝确有困难时，丁石顶面或底面一侧的错缝可稍小，但不得小于4cm。
砌筑腹石时，石料间的砌缝应互相交错、咬搭，砂浆密实，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙。
4.10勾缝养护
(1)勾缝
在砌体砌筑时应留出2cm深的空缝，勾缝采用凹缝形式，勾缝所用的砂浆强度不得小于砌体所用的砂浆强度。封面高度比砌体略低，勾缝砂浆面应平整、光滑，勾缝后砌石轮廓不能被掩盖，砌缝的准确位置和宽度应清晰可见。
(2)养护
勾缝完毕后应及时覆盖土工布或湿草帘，四周固定在牢固的物体上以免被风刮走，并经常洒水保持湿润，常温下养护期不得少于7天。养护期间避免外力碰撞、振动或承重。
4.11干砌片石砌体砌筑(锥顶)
锥顶干砌片石砌筑前先按设计图纸尺寸要求挂线，干砌片石砌筑采用分层砌筑，可不按同一厚度分层，但每砌筑50～80cm后应找平一次，两层间的错缝不得 小于8cm。
底层、顶面、边缘宜使用较大石块砌筑，石块应相互交错咬接靠紧，空隙应用碎石填实，石块外露面应稍加修整。
五、质量控制及检验
5.1质量控制
(1)锥体伸入地面下距离：无冲刷时为冻结深度+25cm，有冲刷时在一般冲刷线+冻结深度以下25cm，再设125cm高垂裙。
(2)片石砌筑时要挂线施工，以保证线形的平顺，要做到表面平整，坡度顺直。
(3)砌体的砂浆强度、平面位置、断面尺寸、平整度、坡率、砌缝等要符合要求，砌体表面必须平顺、圆滑、砂浆饱满且勾缝均匀、平顺、无脱落现象，无通缝、三角缝和瞎缝。
(4)浆砌片石砌体砌筑时砌缝应相互错开，砌块间不得无砂浆直接接触，砌缝内砂浆应饱满密实，饱满度不得低于85%。
(5)镶面的片石要平整，若有大的的凹凸不平现象，砌筑前要大致凿平。
(6)如果石块松动或砌缝开裂，应将石块提起，将砂浆清扫干净，用新砂浆重新砌筑。
5.2质量检验
按《铁路混凝土工程施工质量验收标准》及《高速铁路桥涵工程施工质量验收标准》中的有关规定对以下质量指标进行检验。

表7.2-1 砌体砌缝宽度、位置和砌筑方式
序号
项 目
浆砌片石(mm)
1
表面砌缝宽度
≤40
2
每找平一次的砌筑高度
≤1200
3
两层间竖向错缝
≥80
4
三块石料相接处的空隙
≤70
5
砌筑方式
—
6
砌筑方法
挤浆法，底层坐浆
表7.2-2 砌体允许偏差和检验方法
序号
项 目
允许偏差(mm)
检验方法
1
顶面高程
±50mm
水准仪检查
2
表面平整度
30mm
2m靠尺量
3
坡度
不小于设计要求
测量检查
4
厚度
不小于设计要求
尺量检查
5
地面高程
±50mm
测量检查
6
反滤层
不小于设计要求
尺量检查
