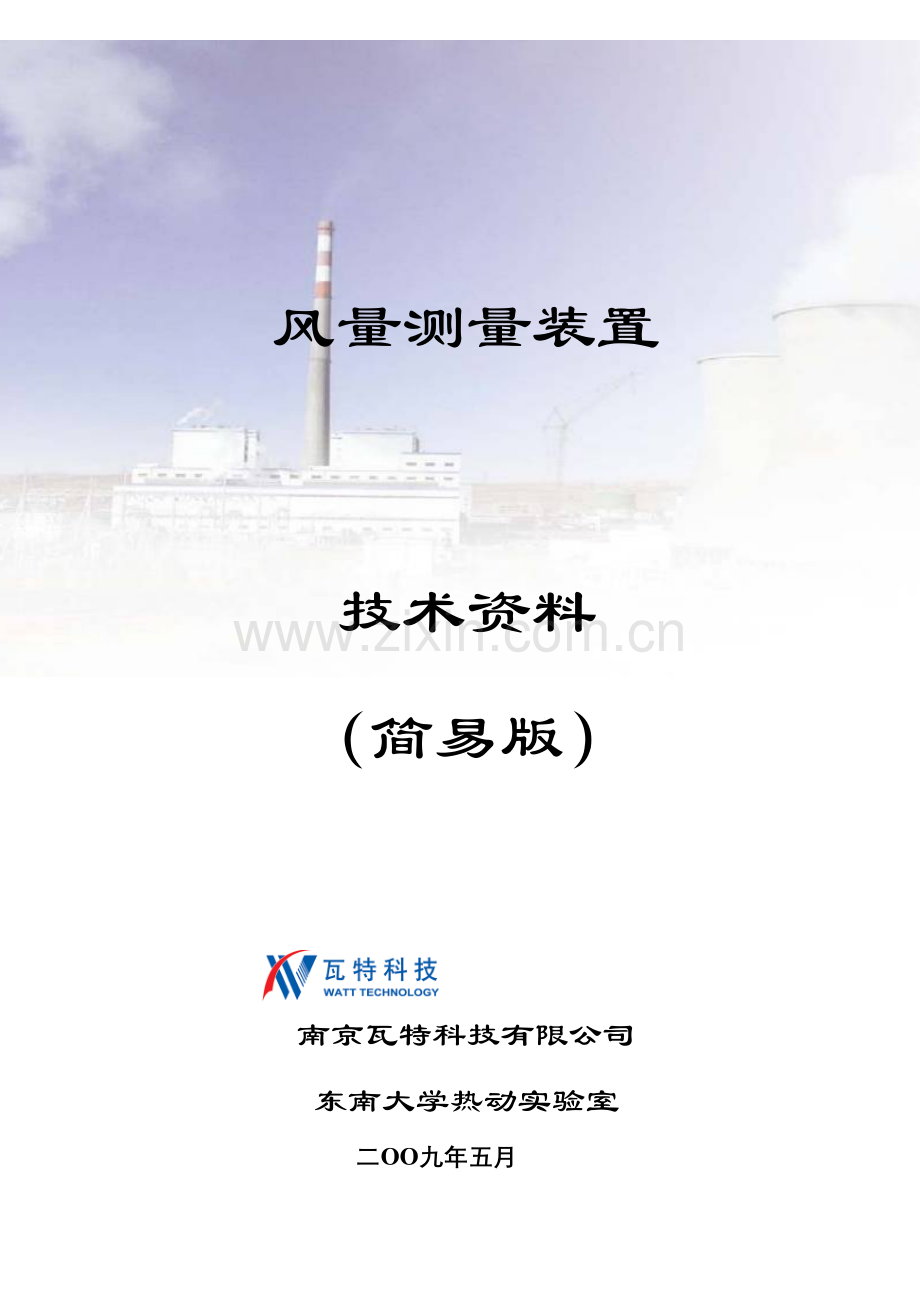

风量测量装置
技术资料
（简易版）
南京瓦特科技有限公司
东南大学热动实验室
二OO九年五月
企业简介
南京瓦特科技有限公司是专门从事电力系统前沿技术研究、设计、生产、销售、施工、服务，是集科、工、贸为一体的专业性高科技公司。
公司以研发先进性和实用性并重的产品为目标，致力于电力系统管理的现代化,为提高企业的经营管理水平服务，在充分了解电力系统需求的基础上开发研制有：CAS6000发电厂煤质成分在线检测系统、PEMS8000电力设备预防性试验信息管理系统、PEMS9000发电厂厂用电量在线监督管理系统、HYLS系列火电厂储煤场激光盘点系统、BS系列锅炉一、二、三次风管内风速在线监测系统、FL系列多点式一、二次风风量及制粉系统通风量测量装置。公司以开发创新为中心，以人才工程建设为重点，以创办高科技产业为宗旨。公司汇集了一批精通信息科学、计算机科学、自动控制、网络通讯、工程设计、系统集成等多个领域的优秀专业技术人才，形成了一支实力强大、综合性好、专业性强的、精通系统技术开发、擅长市场营销和企业管理的复合型科技与管理队伍。公司员工80%以上具有本科和研究生学历，同时，公司与国内外几所知名高校的电力及相关专业有密切的合作关系，形成了强大的技术后盾。
实践证明，南京瓦特科技有限公司努力探索新技术与新产品的能力和经验是公司最大的成长动力。同时，广大用户的支持、信任与合作奠定了公司生存与发展的基础。今后，公司仍将奉行“诚信尽责、稳健求实、协作创新、高效卓越”的企业精神，以一流的产品和服务来赢得用户的认同，真正做到“真诚互动、成就与共”，使南京瓦特科技有限公司切实做到“厚积薄发、永志巅峰”。
东南大学经过一百年的创业发展，如今已成为一所以工为主，工、理、医、文、管、艺协调发展的多学科、综合性的全国重点大学。学校从国民经济和社会发展的需要出发，积极开展应用基础研究和重大战略高技术研究，已成为在国内外具有较大社会影响的高新技术研究和辐射的重要基地。东南大学热能动力实验室专门从事电站锅炉一、二、三次风风速、风量的在线监测研究及相关调试工作，研究开发的自清灰防堵塞风速、风量测量装置已在国内许多电厂的不同容量、不同类型的锅炉上得到广泛的应用，受到用户的一致好评。
（a) 工厂简介（包括组织机构、生产能力、设备、厂房、人员等）；
东南大学电厂热能动力实验室自1995年以来，开发的一、二、三次风风速(量)在线监测系统，彻底地解决了含尘、含粉气流测速装置的耐磨和防堵塞二大难题。产品已在国内近百台锅炉上得到很好运用，受到用户好评。
本实验室拥有一批经验丰富，多年从事风速（风量）的研究，设计、制造、和实验的工程技术人员和管理人员。一、二、三次风风速(量)在线监测系统项目中的风速测量装置年(月)生产能力为3600（300）套，建立了适应于现代化科学技术发展和高度竞争能力的经营管理体系，现代化工艺流程，严格的标准化体系和质量保证体系。
（b) 质量保证体系及其质量认证证明
东南大学电厂热能动力实验室自1995年以来，开发的一、二、三次风风速(量)在线监测系统，已获得二项国家专利（专利号972355103和972355111）。
东南大学电厂热能动力实验室对产品的质量负责，产品在出厂前，将根据各台炉的实际设计参数，在风筒试验台和粉体输送试验台上进行试验，以确保该产品的准确性和可靠性。产品已在国内几十家电厂不同容量、不同类型的一百多台锅炉上得到很好运用，受到用户好评。
（c）与本项目标的的容量、参数相同或相近设备的业绩清单等文件，包括设备使用单位，设备安装、投产时间和设备运行情况的有关证明鉴定材料以及设备曾经发生过的缺陷以及改进效果。 见业绩表
（d) 主要生产工装设备名称、数量
序号
设 备 名 称
数 量
1
自动精密数控车床
1
2
立式车床
3
3
自动精密数控铣床
1
4
钻 床
2
5
刨 床
1
6
空气压缩机
1
7
直流焊机
2
8
直流氩弧焊机
2
9
折 板 机
1
10
平面刻磨铣床
1
11
剪扳机
1
（e）工厂生产能力：风速测量相关产品500套/年 风量测量相关产品1000套
（f)主要试验设备名称、容量、数量、可试验项目
序号
主要试验设备名称
容 量
数 量
1
风筒试验台
2
2
锅炉试验台
1
3
粉体输送试验台
1
4
数据采集系统
2
5
标准热电偶
4
6
微压计
2
7
数字存储示波器
2
8
在线检测定位仪
1
9
标准风速仪
2
可试验项目：
⑴测速一次元件在不同风速下的风筒模拟试验；
⑵测速一次元件在不同风、粉混合比例下的风粉模拟试验；
⑶ 测速一次元件清灰棒的配重试验；
⑷大风道风量测量一次元件的性能试验；
⑸结构检查及外观检查，并符合产品技术条件规定。
专利证书
※※※※※※※※※※※※※※※※※※※※※※※※※※※
风量测量装置测量原理
※ ※※※※※※※※※※※※※※※※※※※※※※※※※※
（一）风量测量装置是基于靠背测量原理，测量装置安装在管道上，其探头插入管内，当管内有气流流动时，迎风面受气流冲击，在此处气流的动能转换成压力能，因而迎面管内压力较高，其压力称为“全压”，背风侧由于不受气流冲压，其管内的压力为风管内的静压力，其压力称为“静压”，全压和静压之差称为差压，其大小与管内风速有关，风速越大，差压越大；风速小，差压也小，因此，只有测量出差压的大小，再找出差压与风速的对应关系，就能正确地测出管内风量。
单点式风量测量装置测量原理图
由于风道截面比较大，直管道段比较短，仅一个测量点是不够的，为了能够准确测量风道流过的风量，我们采用了风道截面上布置多个测点的测量方式，即依据上述测量原理，根据各风道截面尺寸的大小、直管段长短等其他因素来确定测量的点数，然后将许多个测量点等面积有机地组装在一起，正压侧与正压侧相连，负压侧与负压侧相连，正、负压侧各引出一根总的引压管，分别与差压变送器的正、负端相连，测得截面的平均速度。实践证明该装置完全能长期可靠使用，成为免维护产品。如下图：
（二） 对电厂一 二次风总管直管段安装条件在许多场合无法满足，如管道走向是垂直或倾斜等等，在这种条件下对测量装置的要求将大大提高，尤其是在自清灰方面，所以我公司采用了新型CYW系列自清灰插入式翼型文丘里，该装置采用面取压，从结构上彻底地解决了堵灰问题，避免了传统的文丘里环形点取压造成堵灰问题，采用CYW系列自清灰插入式翼型文丘里组合结构，差压放大倍数大，风量测量装置产生的压差是本身管内气流动压5-20倍，测量精度高。
测量精度：±1%
直管段要求：装置安装位置前后不小于1倍当量直径
节能效果好：对于整个大风道来说，组合风量测量装置的挡风面积几乎可以忽略不计。
测量原理如下图所示：
※※※※※※※※※※※※※※※※※※※※※※※※※※※
装置特点
※※※※※※※※※※※※※※※※※※※※※※※※※※※
■ 防堵塞
彻底解决了含尘气流风速测量装置的信号堵塞问题，风量测量装置本身具有利用流体动能进行自清灰防堵塞的功能，绝对不需要外加任何压缩气体进行吹扫，无论气体含尘浓度多大，完全可以做到长期运行免维护。
■ 耐磨 使用寿命达5年以上
■ 性能稳定、调节线性好
■ 适应各种现场安装环境
由于电站锅炉一、二风总管直管段安装条件在许多场合无法满足，而且风道截面大，流速在截面上容易分布不均匀，为了确保测量精度，可以将多个风量测量探头进行等截面多点布置，然后将各测量装置的正压与正压、负压与负压相互连接，最终引出一组信号到变送器，这样的组合风速测量装置对风道的直管段没有太多要求。
■ 节能
采用插入式布置，对于整个大风道来说，组合风速测量装置的挡风面积几乎可以忽略不计，因此，其对整个风道流体的压力损失几乎没有，节能效果十分显著，且安装方便
※※※※※※※※※※※※※※※※※※※※※※※※※※※
系统构成
※※※※※※※※※※※※※※※※※※※※※※※※※※
一、二次风风量及制粉通风量在线监测系统主要有自清灰防堵塞一次测量元件、微差压变送器、监测主机等组成。测速装置把风管内的风速转换成差压，通过引压管至变送器，变送器4-20mA DC输出，直接进入DCS系统进行显示，DCS系统中一、二次风风量及制粉通风量的计算模型应依据设计及标定结果加以确定。
构成框图如下：
图3 风量在线监测系统的构成框图
※※※※※※※※※※※※※※※※※※※※※※※※※※※
典型业绩
※※※※※※※※※※※※※※※※※※※※※※※※※※
1 大唐三门峡电厂 2×600MW（改造超力巴）（李建军13623989032）
2 鹤壁发电厂三期 2×600MW（罗朝光：0392-2933682）（改造热式流量计）
3 华润首阳山发电厂 2×600MW (李明:13783129189)
4 中电国际姚孟发电厂 2×600MW
5 鸭河口发电厂二期 2×600MW
6 大唐洛阳热电厂 2×300MW (改造超力巴 )（何利：13014716765）
7 华润登封发电厂 2×300MW (改造均速管 ) （朱献斌：13939089802）
8 商丘永城发电厂 2×300MW (改造文丘里)（汪淼：13598387327）
9 中电投平东热电厂 2×210MW (改造进口威力巴)（蒙再朗：0375-3828251）
10南阳热电厂 2×210MW (改造热质式流量计) （仝太涛：13333668662）
11华润常熟发电厂 3×600MW (蒋惠义0512-52106269)
12华润阜阳发电厂 2×600MW (孟尚虎 0558-3519164)
13华润首阳山发电厂 2×600MW (李明:13783129189)
14华润鲤鱼江发电厂 2×600MW
15大唐洛河发电厂三期 2×600MW (王云进:0554-2526774)
16大唐国际运城发电厂 2×600MW (王早：13393482696)
17大唐湘潭发电厂 2×600MW（周孟宗0732-5203019）
18大唐潮州电厂 2×600MW（韩主任15602793560）
19华能平凉发电厂 2×300MW（张胜岗13993310693）
20华能太仓发电厂 2×600MW（孙纪伟 0512-53844138；13616229652）
21华能洛璜发电厂 2×600MW (改造多喉径文丘里)（朱玉辉023-66223312，）13983183550
22华电望亭电厂 2×300MW（伏阳征辉13915526563）
23华电潍坊发电厂 2×600MW
24华电可门发电厂 2×600MW
25华电长沙发电厂 2×600MW
26国电常州发电厂 2×600MW (改造进口威力巴)陈文林13685208908
27国电江阴发电厂 2×600MW
28国电龙山发电厂 2×600MW
29中电投平圩发电厂 2×600MW
30中电投姚孟发电厂 2×600MW
31国华宁海发电厂 2×600MW (改造热质式流量计)贺增耀0574-65168057
32国华准格尔电厂 2×300MW
33国电泰州发电厂 2×1000MW
34上海外高桥发电厂 2×1000MW
35运河发电厂 2×300MW
36华电章丘电厂 2×300MW 李杰：0531-83112719
37广州恒运电厂 2×300MW 凌鹏：020-82098375
38国电聊城电厂 2×300MW 张宁：0635-8612934
39华能曲阜电厂 2×220MW 徐兴革0537-2918320
40 华电贵港电厂 2×600MW 李辉 0775-4206577，13471567020
近三年典型业绩
华润系统
华润登封发电厂 2×300MW（改造均速管）
华润常熟发电厂 3×600MW（改造威力巴）
华润阜阳发电厂 2×600MW
华润首阳山发电厂 2×600MW
华润鲤鱼江发电厂 2×600MW
华润彭城发电厂 2×300MW（改造均速管）
大唐集团
大唐洛河发电厂三期 2×600MW
大唐国际运城发电厂 2×600MW
大唐潮州电厂 2×600MW（改造威力巴）
大唐湘潭发电厂 2×600MW
大唐信阳发电厂 2×600MW
大唐珲春电厂 2×300MW(改造热扩散)
大唐田家痷发电厂 2×300MW
大唐洛阳热电厂 2×300MW
大唐运城发电厂 2×600MW
大唐徐塘电厂 2×300MW
大唐开远电厂 2×300MW（循环流化床）
大唐安阳电厂 2×300MW
华能系统
华能石洞口发电厂 4×300MW（改造进口机翼）
华能平凉发电厂 2×300MW
华能太仓发电厂 2×600MW
华能洛璜发电厂 2×600MW (改造多喉径文丘里)
华能曲阜发电厂 2×220MW (改造多喉径文丘里)
华能济宁运河发电厂 2×300MW (改造 )
华电系统
华电潍坊发电厂 2×600MW
华电宿州发电厂 2×600MW
华电可门发电厂 2×600MW
华电长沙发电厂 2×600MW
国电系统
国电常州发电厂 2×600MW
国电福建江阴发电厂 2×600MW
国电龙山发电厂 2×600MW
国电宿迁电厂 2×300MW
国电谏壁发电厂 2×300MW
国电泰州发电有限公司 2×1000MW
国电聊城发电厂 2×600MW
中电投集团
中电投平圩发电厂 2×600MW
中电投姚孟发电厂 2×600MW
中电投洛河发电厂 2×600MW
中电投南阳发电厂 2×220MW（改造热扩散）
中电投大别山发电厂 2×600MW（改造热扩散）
百万机组
国电泰州发电厂 2×1000MW
上海外高桥发电厂 2×1000MW
国投钦州电厂 2×600MW（改造多喉径文丘里）
一、二次风风量及制粉系统通风量测量装置
