产品型号：DSSD332/DTSD342-5D/5Z/5N

DSSD332/DTSD342-5D/5Z/5N说明书
一、工作原理

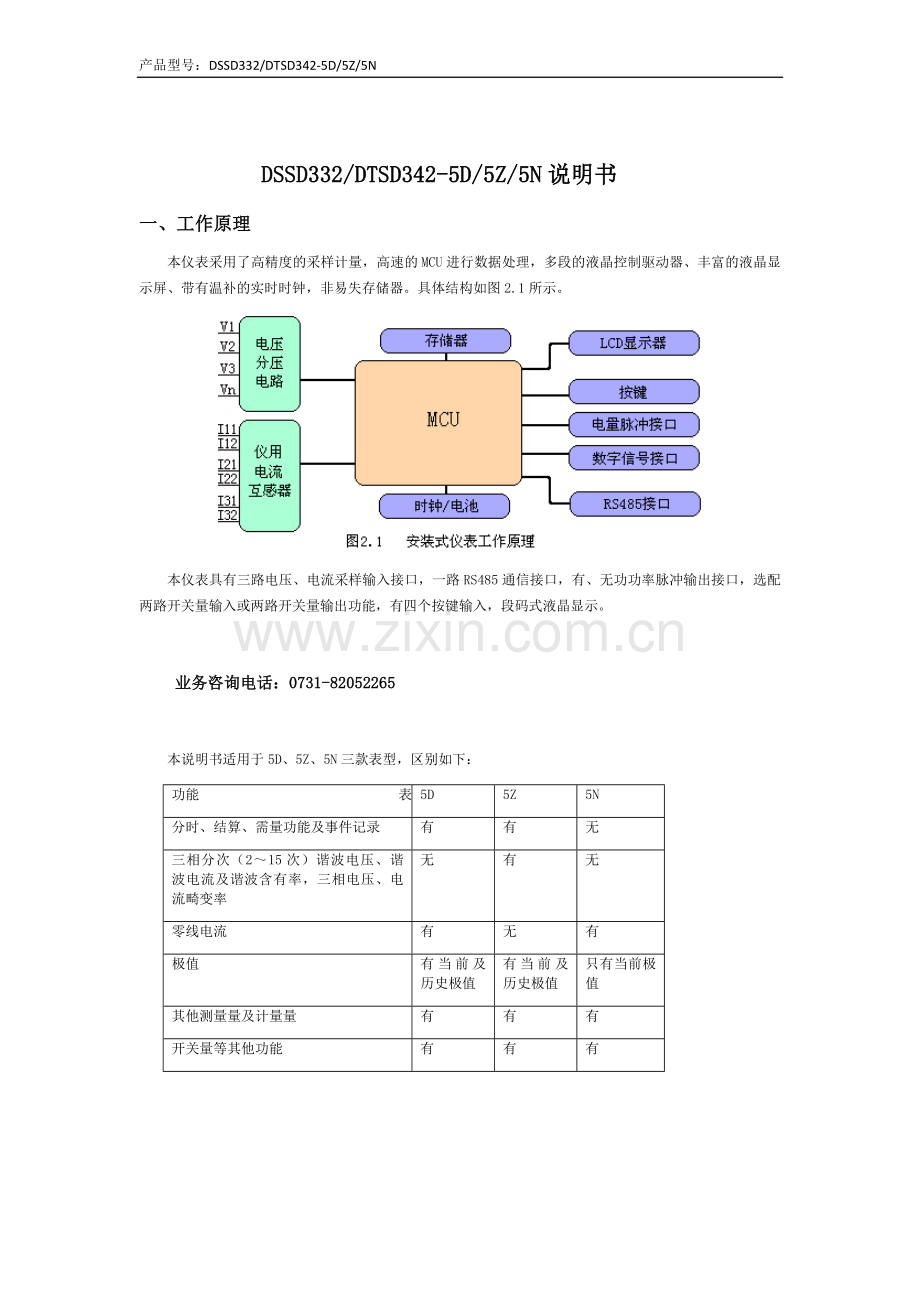

本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。具体结构如图2.1所示。

本仪表具有三路电压、电流采样输入接口，一路RS485通信接口，有、无功功率脉冲输出接口，选配两路开关量输入或两路开关量输出功能，有四个按键输入，段码式液晶显示。

业务咨询电话：[phone]

本说明书适用于5D、5Z、5N三款表型，区别如下：
功能 表型
5D
5Z
5N
分时、结算、需量功能及事件记录
有
有
无
三相分次（2～15次）谐波电压、谐波电流及谐波含有率，三相电压、电流畸变率
无
有
无
零线电流
有
无
有
极值
有当前及历史极值
有当前及历史极值
只有当前极值
其他测量量及计量量
有
有
有
开关量等其他功能
有
有
有

二、技术指标
项目
性能参数
规格
三相三线、三相四线
测
量

电
压
参比电压Un
AC220V、AC100V、AC57.7V
测量范围
0.7Un~1.3Un
极限电压
1.9Un
功耗
<0.05VA(单相)
阻抗
>0.8MÙ
精度等级
RMS精度0.2 %
电
流
额定电流
1.5A、5A、20A
测量范围
1.5(6)A、5(60)A、20(100)A
功耗
<0.05VA(单路额定电流)
精度等级
RMS精度0.2 %
功率
有功、无功、视在功率，精度0.2%或0.5%
电网频率
45 Hz～65Hz，精度0.2 %
计
量
电能
有功电能(准确度等级0.5S或1级)
无功电能(准确度等级2级)
时钟
≤0.5s/d，精度0.2 %（-45℃～65℃）
输入输出

电量脉冲输出
（有功、无功）
2路光耦输出(有开关量输出功能时无无功脉冲输出)
选配功能（只能选择一种功能）
开关量输入
2路开关量输入口
开关量输出
2路继电器输出
通
信
接口与通信规约
RS485口: Modbus RTU规约+ DL/T645规约
通信地址范围
Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。
波特率
600bps~38400bps
环
境
工作温度
-25℃~+60℃
极限工作温度
-35℃~+70℃
相对湿度
≤95%（无凝露）
工作电源
PT电源(电压范围：40V~420V)，功耗：≤1W，2VA
尺寸
外形尺寸(mm，长宽高)：126×90×74
重量
450g
安装方式
DIN导轨方式，35mm标准导轨安装

三、主要功能特点
1．测量功能 分相电压及平均电压，线电压及平均线电压（三相四线），分相电流、平均电流以及中性电流，分相及总的有功功率、无功功率和视在功率，分相及总的功率因数，电网频率。以上数据每秒更新一次。
其中5Z表具有2～15次谐波电压、电流的幅值和含有率及三相电压、电流畸变率功能。(每次谐波需要2秒刷新一次数据，2～15次谐波依次全部刷新完共需要28秒)。
2．计量功能 计量分相及总的正反向有功和无功电量；反向是否计入正向可选择；另正向无功电量可选择象限Ⅰ＋Ⅱ或Ⅰ＋Ⅳ方式。（事先按用户合同要求厂内预置）
3．需量功能
需量周期：测量平均功率的连续相等的时间间隔。
滑差时间：依次递推来测量最大需量的小于需量周期的时间间隔。
需量中间单元：对仪表存储器而言的，用于临时存放 (动态需量周期中滑差累积的需量) 功率值数据的存储器单元。
①计量正反向有功和无功最大需量及出现时间、最大视在需量(不分正反向)。其中需量周期、滑差时间单位为分钟，需量周期（最大值为60）与滑差时间（可设置为1、2、3、5、10、15）的设置一般满足下述关系：1≤(需量周期/滑差时间)≤15，且需量周期能被滑差时间整除，其他情况自动默认15、1 。
②功率方向改变时，需量中间单元清零。跨费率时段时，需量中间单元不清零，保证总最大需量计量的连续性。下面几种情况需量中间单元清零：1电表总清零；2通讯命令清最大需量时；3按键手动清最大需量时；4功率方向改变时；5跨月结算时；
③反向计入正向的模式下（有功或无功）,反向功率累加到正向需量中间单元，并且还累加到反向需量中间单元。这样保证单方向表的正向最大需量＝MAX（正向有功最大需量，反向有功最大需量）。
④需量与时钟同步，掉电需量不连续(即掉电后需量中间单元数据清零,再上电需量周期重新开始计算)。
4．结算功能 (这里指将仪表计量的当前电能量和当前需量数据进行冻结。也称为“跨月结算”。)
① 可设定结算日时（1~28日的任何日、时）（又称为“自动抄表日期”）；
② 仪表能保存上12个月历史结算数据（包括正反有无功（分时）总和分相电能量数据、四象限无功电能量数据、正反有无功（分时）总最大需量及发生时间）
③ 电表掉电跨过结算日时，电表将进行跨月结算，掉电跨过几个月，结算几个月（如结算日时设为01号00点，则电表时钟每经过一次该时刻，仪表就执行一次跨月结算操作，若经过两次，则上电后可从仪表中查询出两个月的结算数据，以此类推。）。
5．分时功能 （分相电量不分时）（对计量的电能量和需量按时间段不同进行分段累加存储。达到对电网负荷平稳运行管理的目的。）
百年日历、时间，闰年自动切换，最大可设置6个费率，14时段，8个日时段表，14个年时区，13个公共假日，可设置周休日时段。当时段表中某一时段的费率号大于费率数时，仪表走默认费率(费率3)（是当分时功能的费率参数设置错误时的纠错处理方式）。
6．事件记录
① 记录周期（周期可以“月”或“日”为单位，订货时选择。）内各线电压，各相电压，各相电流，零线电流，有功功率，无功功率，视在功率的最大值、最小值。保存三个周期数据。(提供显示和645抄读协议支持。)
② 记录上电、掉电、清零、清需量、编程、校时事件，保留10次记录；记录中的时标数据可分带“年月日时分” 和“月日时分” 两种方式，由计量方式字3的bit2决定。(提供645抄读协议支持。)
③ 电压不平衡率＝（三相电压最大差值/三相电压平均值）×100％；其中三相电压最大差值为各相电压（三相三线时只有Uab和Ubc）有效值之间的最大差值，三相电压平均值为三相电压有效值的平均值。(提供显示支持。)
④ 电流不平衡率＝（三相电流最大差值／三相电流平均值）×100％ ；其中三相电流最大差值为各相电流（三相三线时只有Iab和Ibc）有效值之间的最大差值，三相电流平均值为三相电流有效值的平均值。(提供显示支持。)
7．显示与按键功能 见“五 、操作与显示”
8．通信功能 见“七、通信使用说明”。
9．功率脉冲输出 仪表提供有功、无功功率脉冲输出(两路光耦脉冲),脉冲输出宽度为(80±5)ms, 最大容许通过电流为10mA（DC）, 工作电压范围为5V～80V（DC）
10．数字输入接口 或 数字输出接口（可选）
仪表可选配2路开关量输入接口（可选），支持干接点，当外部接通时，仪表通过光电耦合器采集到相应状态，并提供显示符指示和两种协议下的主台监测。开关量输入电气参数：输入阻抗大于2KÙ。

仪表配可选置2路继电器输出接口，可用于多种情况下的报警指示或保护控制输出。开关量输出电气参数：250V(AC)/3A、30V(DC)/3A。具体控制见下图：

图10-1 报警功能示意图
注：
(1)“报警方式”：继电器的跳闸，合闸控制是通过相应通信协议设置(即手动控制)，还是由自动报警器的输出信号自动控制。
(2)自动报警器配制过程：①选择“自动报警器可选监测数据”→②阀值 →③判断标准 →④输出口
① 可选监测数据如下：（DL/T645监测代码为十进制数；Modbus-RTU监测代码为十六进制数）
MODBUS代码
DL/T645代码
数据内容(一次侧数据)
MODBUS代码
DL/T645代码
数据内容(一次侧数据)
00
0
A相功率因数
14
20
A相有功功率
01
1
B相功率因数
15
21
B相有功功率
02
2
C相功率因数
16
22
C相有功功率
03
3
总相功率因数
17
23
总相有功功率
06
6
频率
18
24
A相无功功率
07
7
A相电压
19
25
B相无功功率
08
8
B相电压
1A
26
C相无功功率
09
9
C相电压
1B
27
总相无功功率
0B
11
AB线电压
1C
28
A相视在功率
0C
12
BC线电压
1D
29
B相视在功率
0D
13
CA线电压
1E
30
C相视在功率
0F
15
A相电流
1F
31
总相视在功率
10
16
B相电流
20
32
有功需量
11
17
C相电流
21
33
无功需量
12
18
零线电流
22
34
视在需量
表1 报警监测数据示意图
② 阀值：根据不同的“可选监测数据”确定不同的限额值，单位：电压--V；电流--A； 有功--KW；无功--KVAR；视在--KVA； 频率—Hz；
③ 判断标准：具体状态分为：00 大于限额值； 01 小于限额值。
④ 信号输出口（报警器输出控制字）：（00~03）任选一种。
(3)举例：（PT、CT变比都为1）
使用第1个自动报警器对“A相电压”进行监测，当A相电压大于240V时，继电器2合闸。
①使用MODBUS RTU协议（查后述相应协议标识编码）为：0110地址设置为“07（监控A相电压）”；0111地址设置为“0000”，0112地址设置为“5DC0”（根据协议先将数值 “240”乘以电压变比后再乘以100得到“240*1*100=24000”再进行16进制转换为“00005DC0”。）；0113地址设置为“00”（越限检测数据设置为大于），0114地址设置为“02”（报警输出至继电器2输出口）。
②使用DL/T645协议（查后述相应协议标识编码）为：“C522”地址设置为“07,00000240.00,00,02”。其中07为监控A相电压，00000240.00表示监控电压=24000/100/变比=240.00V。

11．权限与安全管理
①仪表具有编程权限管理功能，具有四级密码保护：
0级密码：用于总清零、所有参数设置、通信清需量和修改0、1、2和3级密码；
1级密码：用于所有参数设置、通信清需量和修改1、2和3级密码；
2级密码：用于通信清需量和修改2和3级密码；
3级密码：用于带密码方式的广播校时和修改3级密码。
② 除继电器输出1和继电器输出2外所有设置都要通过组合按键（由“” 键+“”键组合按下至“PASS”画面并输入正确密级密码确认至“SET”画面）后，仪表处于编程状态后才可操作。编程按键按下后10分钟内有效，掉电以后编程允许失效；
③ 清事件记录和3个计量方式字参数只支持厂内设置。
④ 当使用错误密码对电表连续设置操作（包括通信设置和按键编程设置）达到设定次数(出厂缺省为3次)，表计参数设置功能闭锁(出厂缺省为60分钟)，闭锁剩余时间可通过645协议抄读；若次数<设定次数用正确密码成功设置操作一次，次数归零。密码错误次数和闭锁时间可通过645协议命令设置和查询。
⑤ 广播校时每天只能使用一次，每次调整时间范围≤10分钟。
⑥ 设置RS485通信口645协议通信地址时，需要按住“▲”键才能有效设置，而设置Modbus RTU协议通信地址时则需要满足上述“②”的条件才能设置。
注：5N表无需量、结算功能、事件记录、分时功能。

四、概述
DSSD332/DTSD342(配置号为5D、5Z、5N)三相电子式多功能电能表(导轨式安装)是一款集测量记录、超大屏幕LCD显示、通信于一体的电力仪表，可以测量电网三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、三相功率因数以和频率；计算三相电压不平衡度和三相电流不平衡度、并能计量正反向有无功电能以及复费率（最大六费率）电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约； 选配的2路开关量输入或2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能）。该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。
其中5Z表还具有三相分次（2～15次）谐波电压、谐波电流及谐波含有率，三相电压、电流畸变率功能。简单型的5N表无硬时钟，不具备分时、结算、需量、事件记录等与时间相关的功能及谐波功能。
本电能表符合以下标准：
GB/T17215.301 多功能电能表 特殊要求
GB/T17215.322 静止式有功电能表（0.2S级和0.5S级）
GB/T17215.323 静止式无功电能表(2级和3级)
DL/T614 多功能电能表
DL/T645 多功能电能表通信规约
Modbus-RTU 规约

五、操作与显示
1．液晶全屏及显示说明
注1：无故障时“ABC”不显示；逆向序故障时“ABC”全闪烁显示；分相（如Ua相）断相时相应相指示符（“A”）闪烁显示。
注2：“Harmonic”为谐波指示；“THD”为谐波畸变率指示。

2．按键翻屏显示说明
2.1 按键翻屏显示模式下按键功能介绍
按键标识符
▲
▼

按键功能
①按“▲”或“▼”可由循显状态切换到按显状态。
②“▲”由当前屏翻到上一屏；“▼”由当前屏翻到下一屏)
进入下一级菜单
①多行、单行显示模式互相切换 (见2.2)
②返回上一级菜单
2.2 显示模式及显示的数据项目介绍
2.2.1 多行显示模式，主要显示测量量类等瞬时值数据：
5D、5Z表显示如下：

5Z表显示如下：
第一级
第二级
第一级
第二级
电压 ⑴
极值
电压不平衡率 ⑼

线电压 ⑵
极值
电压不平衡率 ⑽

电流 ⑶
极值
二次谐波电压 ⑾
2~15次
有功功率 ⑷
极值
二次谐波电流 (12)
2~15次
无功功率 ⑸
极值
二次谐波电压含有率(13)
2~15次
视在功率 ⑹
极值
二次谐波电流含有率(14)
2~15次
功率因数 ⑺

电压畸变率 (15)

电流畸变率 (16)

2.2.2 单行显示模式，主要电能量类等数据：

注：5N表无电能量和最大需量中的第二、第三级显示项，无日期、时间显示项。

2.3按键翻屏操作示例
功能说明

该屏属于相电压项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式。再按“▲”或“▼”键切换显示屏即可。图中显示数据为：L1=223.5V，L2=0.1V，L3=0.1V，三相平均电压=74.6V；左上角“T3”表示当前运行费率。

该屏属于相电压项，单位为KV。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式。再按“▲”或“▼”键切换显示屏即可。图中显示数据为：L1=228.5KV，L2=0.1KV，L3=0.1KV，三相平均电压=76.2KV；左上角“T3”表示当前运行费率。

该屏属于线电压项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式。再按“▲”或“▼”键切换显示屏即可。图中显示数据为：L1=223.1V，L2=0.2V，L3=223.1V，三相平均电压=148.9V；左上角“T3”表示当前运行费率。

该屏属于电流项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，直接按“▲”或“▼”键切换至该屏。图中显示数据为：L1=0.000A，L2=0.000A，L3=0.000A，三相平均电流值=0.000A。

该屏为当前零线电流项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，直接按“▲”或“▼”键切换至该屏。图中显示数据为：当前零线电流=0.000A。

该屏属于有功功率项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：L1=0.000kW，L2=0.000kW，L3=0.000kW，三相总有功功率(Total)=0.000kW。

该屏属于无功功率项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：L1=0.000kvar，L2=0.000 kvar，L3=0.000 kvar，三相总无功功率(Total)=0.000 kvar。

该屏属于视在功率项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：L1=0.000 kVA，L2=0.000 kVA，L3=0.000 kVA，三相总视在功率(Total)=0.000 kVA。

该屏属于功率因数项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：L1=1.000，L2=1.000，L3=1.000，三相总功率因数(Total)= 1.000。

该屏属于频率项。循环显示模式下，按“▲”或“▼”键进入键控单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前频率= 50.00003Hz。

该屏为当前电压不平衡度项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，直接按“▲”或“▼”键切换至该屏。图中显示数据为：当前电压不平衡度=299.4%

该屏为当前电流不平衡度项。循环显示模式下，按“▲”或“▼”键进入键控多行显示模式，直接按“▲”或“▼”键切换至该屏。图中显示数据为：当前电流不平衡度=0.00%

该屏属于正向有功总电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前正向有功总电能=1.37 kWh。

该屏属于A相正向有功总电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前A相正向有功总电能=0.33 kWh。

该屏属于反向有功总电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前反向有功总电能=0.21 kWh。

该屏属于A相反向有功总电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前A相反向有功总电能=0.00 kWh。

该屏属于当前总有功电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前当前总有功电能=1.37 kWh。

该屏属于A相的净有功电能项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前A相的净有功电能=0.33kWh。

该屏属于正向有功需量项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前正向有功需量=0.0000kW。

该屏属于正向无功需量项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前正向无功需量=0.0000 kvar。

该屏属于视在需量项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：当前视在需量=0.0000kVA。

该屏属于年月日时间显示项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：2012年09月05日。

该屏属于时分秒时间显示项。循环显示模式下，按“▲”或“▼”键进入多行显示模式，按“”键切换至单行显示模式，再按“▲”或“▼”键切换至该屏，图中显示数据为：08点59分00秒。

该屏属于仪表版本号显示项。按示例7方式切换至单行显示模式(当前正向有功电能项)后，再按“▲”或“▼”键连续切换至该屏。图中显示数据为：“soft”表示软件版本指示；“20”表示产品规格(注)；“120410.00”中，“120410”为软件版本日期，“00”为软件生产流水号。

该屏属于有功脉冲常数显示项。图中显示数据为：有功脉冲常数=300。
注：产品规格代号说明：低字节表示电压规格：“0”为三相四线220V；“3”为三相四线57.7V；“4”为三相三线100V；高字节表示电流规格：“0”为1.5(6)A；“1”为5(60)A；“2”为20(100)A；举例：“20”表示为20(100)A 、220V，“14”表示为5(60)A 、100V。

3. 循环显示说明
3.1循显显示模式下按键功能介绍
按键标识符
▲
▼

按键功能
由循显方式切换到按显方式
锁定(解锁)闪烁显示区显示
A、B显示区选择切换 (闪烁提示)
注：通过某一显示区锁定（暂停该显示区循环显示），进而长时间监视某类数据。先按“”键，选中目标显示区(同时也选中目标数据)，当目标显示区闪烁三次，再按“”键锁定即可；反之解锁方法也相同。
3.2循显参数： 循显时间1~99秒可设置,循显项目数(A显示区和B显示区各有16项,任何时候A显示区和B显示区总有一屏循显项。)
3.3 循环显示数据说明
A显示区和B显示区循环显示数据项均可由用户分别自定义，可事先通过查询“A或B显示区可选设置项代码表(见“十、附录 通信协议”说明。)”制定循显方案，再通过D/L645协议主台软件进行编程预置。注：① 循显方式下不支持平均值数据的显示；②按键翻屏状态下 (以及按键设置参数状态下) 当3分钟（可通过按键设置“循显状态自动切换时间”定义）内无任何按键操作，仪表将自动退回到循环显示状态。

4. 按键设置参数说明
4.1设置方式下按键功能介绍
按键标识符
▲
▼

按键功能
“▲”切换数字或翻屏
“▼”移动光标位置或翻屏。
①“”键与“”键同时按下进入设置屏。
②按“”键进入下一级菜单或“确认”参数设置。
③按“”键返回上一级菜单或“取消” 参数设置。注
注：通过“▲”和“▼”调整好参数值后按“”键一次，显示出现“Sure”，这时继续再按“”键一次则成功修改参数。若在显示出现“Sure”后马上按“”键，则取消该次参数修改。
4.2按键可设置数据项
序号
第一级菜单
第二级菜单
符号
定义
符号
定义
范围
备注
1

通信设置

波特率
600~38400

Modbus地址
000~247

Modbus发送延时
000~9999
单位 毫秒

DL/T645地址高6位
000000~999999

DL/T645地址低6位
000000~999999

2

变比设置

电压变比整数
0000~9999
组合成0000.0000~9999.9999

电压变比小数
0000~9999

电流变比整数
0000~9999
组合成0000.0000~9999.9999

电流变比小数
0000~9999
3

系统设置

日期

时间

密码(与645协议中的密级和密码保存一致)注

4

清需量

5

显示设置

无操作回循显状态时间
00~99
单位 分钟

无操作背光点亮时间
00~99
单位 分钟

循环显示间隔时间
00~99
单位 秒

刷新速度
00~99
(数值越小,屏幕刷新越快) 默认50
注： ① 通信设置和按键设置时均需要显示密码（即645协议中的0级或1级或2级密码，）配合才能有效设置。
② 输入不同的密级和相应密码，则按键设置只开放对应的参数设置功能（通信设置不受限制）。
③ 按键设置权限说明：0级密码—表格中参数全开放；1级密码—表格中关闭变比参数项；2级密码—表格中只开放清需量和本级密码修改。
④ 修改变比后要将电表总清零，以确保MODBUS协议下和显示的计量数据具有合理的可分析性。

4.3 按键设置参数操作示例 (以“Conn通信设置”为例)
任意时刻下，同时按下仪表的“”和“”键进入“PASS”屏，显示数据第一位表示密级，后六位为密码（按“▲”切换数字，按“▼”移动光标位置），按“”键确认。若密级和密码输入不正确，则出现错误提示“FAIL”。这时按“”键可重新输入密码，按“”键退出，回到循显状态（若连续错误达到设定次数，则仪表参数设置功能会闭锁一段时间（时长可预先设定）。若密码认证通过，则可以进入第一级菜单。图中为“Conn”菜单下的读写项 ：可设置RS485通信口的波特率和通信地址。

说明：在选择或输入好设置参数并按下“”键确认后，出现“SURE”确认屏，再按“” 键一次使新参数生效。在参数设置的任意时刻，按“”键，将取消设置或退回上一级。

六、安装与接线
1． 外形和布局

2． 仪表安装尺寸,单位:毫米

3．仪表接线图
（1）三相四线经CT的仪表主端子接线图(仪表由PT供电)：

（2）三相四线直接接入的仪表主端子接线图：

（3）三相四线经CT的仪表主端子接线图(无PT)：

（4）三相三线经CT的仪表主端子接线图(仪表由PT供电)：

（5）主端子定义：
端子定义
说明
端子定义
说明
V1
A相电压
I11
A相电流正
V2
B相电压
I12
A相电流负
V3
C相电压
I21
B相电流正
Vn
零线
I22
B相电流负
Vn’
零线
I31
C相电流正

I32
C相电流负
（6）辅助端子定义（开关量输入和输出是可选项，任选一种）：
引脚
定义1(有开关量输入)
说明
定义2(有开关量输出)
说明
定义3(无开关量输入、输出)
说明
1
P
有功脉冲
P
有功脉冲
P
有功脉冲
2
G
脉冲公共地
G
脉冲地
G
脉冲公共地
3
Q
无功脉冲
R11
开关量输出1
Q
无功脉冲
4
DI1+
开关量输入1
R12
NC

5
DI2+
开关量输入2
R21
开关量输出2
NC

6
DI-
开关量公共地
R22
NC

7
A
485
A
485
A
485
8
B
B
B

4．仪表安装前期注意事项
① 仪表应尽量安装在干燥、通风良好并远离热源和强电(磁)场的地方。
② 工作环境温度为：-25℃ ~ +60℃，湿度：≤95℅（无凝露）。
③ 仪表必须牢固安装，以防止震动导致安全事故。
④ 配电屏的各项尺寸设计要给仪表产品维护的安全性和操作方便性留有足够的余地。
⑤ 电气连接线要求：电流输入线用大于2.5mm2多股阻燃铜线，电压输入线、电源线用1.5mm2多股阻燃铜线，RS485通信用1.0mm2屏蔽双绞线。
⑥ 电气连接要求：仪表电压输入回路和工作电源回路必须接入合适的保险丝(如0.5A保险丝)；应提供一个CT短路盒，在仪表的电流输入不连接时，不会使CT开路。

七、通信使用说明
仪表RS485通信接口支持MODBUS-RTU通信协议和DL/T645通信规约)，可自适应转换协议，通信口波特率可在600bps、1200bps、2400 bps、4800 bps、9600bps、19200 bps和38400bps之间设置。
仪表的RS485通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。
注：
• 在布线工程上要严格按要求施工；
• 对于暂时不需要通信的仪表都要将他们连接到RS-485网络上，以便于诊断和测试；
• 要在与上位机连接的电缆屏蔽层的一端有效接地(保护地：大地、屏柜、机箱等)，避免两点或多点接地
• 进行RS-485电缆连接时，尽量使用双色双绞线，所有的485通信口“A”端接同一种颜色，“B”端接另一种颜色。
• RS-485总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过1200米。
以下为通信规约说明：
• 1 MODBUS RTU协议：
• 1.1、协议概述
(1) 协议类型
本协议为MODBUS RTU协议，适用于嵌入式电能表的实时通信。本协议旨在规定终端设备（从站）与总线接口单元（主站）之间的数据交换以MODBUS 的RTU（Remote Terminal Unit）模式实现。协议采用异步主从半双工方式通信，通信由主站发起，从站在接收到主站请求后作出相应的应答。通信响应时间＜0.2秒。
(2) 物理层
• 传输接口： RS-485
• 通信地址： 0～247
• 通信波特率：600bps~38400bps
• 通信介质： 屏蔽双绞线
(3) 数据链路层
• 传输方式： 异步主从半双工方式
• 数据帧格式：一位起始位，8位数据，偶校验位，一位停止位
• 数据包格式：
地址(Address)
功能(Function)
数据(Data)
校验码(CRC)
8bits
8bits
n×8bits
16bits
数据包的发送序列总是相同的地址、功能码、数据以及校验码，其中每个数据包需作为一个连续的位流传输。当主站数据包到达从站后，与数据包中地址域相匹配的从站将接收数据，从站对数据校验后，如果没有错误，就执行数据包中的请求，并将响应数据组包后发给主站，从站返回的响应数据包中包含有以下内容：从站地址（Address）、执行的功能（Function）、功能执行生成的请求数据（Data）和校验码（CRC）。
• 地址域（Address）
地址域在数据包的开始部分，由一个八bits数据组成，这个数据表示主站指定的从站地址，总线上每个从站地址是唯一的，从站的有效地址范围在0～247之内。当主站发送数据包后，只有与主站查询地址相同的从站才会有响应。
• 功能域（Function）
功能域描述了从站所执行的何种功能，下表说明了所有功能码的意义。
代 码
定 义
具体功能
03H
读数据
读取一个或多个变量的当前二进制值
10H
预置多寄存器
用特定的二进制值改写多个变量的值
• 数据域（Data）
数据域包含有从站执行特定功能所需要的数据或从站响应主站查询时采集到的数据。其中这些数据的内容可能是地址代码，或数据。
• 校验码域（CRC）
校验码是主站、从站在CRC校验传输数据时形成的16bits的校验数据。由于通信中存在各种干扰，因此通信中传输的数据可能会发生改变，CRC校验能够有效保证主站、从站不会响应传输过程中发生了失真的数据，提高了系统的安全性和效率。校验码的形成规律见附录一中的说明。
• 1.2、应用层功能详解
(1) 读数据命令(功能码03H)
• 读数据下行帧格式
设备通信地址（0~247）
功能代码
(03H)
数据域起始地址高字节
数据域起始地址低字节
数据域长度高字节
数据域长度低字节
CRC校验低字节
CRC校验高字节
• 读数据应答帧格式
设备通信地址（0~247）
功能代码
(03H)
数据长度
字节数
数据内容
数据内容
数据内容
CRC校验低字节
CRC校验高字节
• 示例
抄读三相电压数据下行帧为：
设备地址
03H
10H
00H
00H
03H
校验低
校验高
应答帧为：
设备地址
03H
06H
数据1
数据2
…
校验低
校验高
(2) 预置多寄存器命令(功能码10H)
• 预置多寄存器下行帧格式
设备地址
0~247
功能代码
(10H)
变量起始地址高字节
变量起始地址低字节
变量数高字节
变量数低字节
数据字节数 n
数据字节1
数据字节
数据字节n
CRC校验低字节
CRC校验高字节
• 预置多寄存器应答帧格式
设备地址
0~247
功能代码
(10H)
变量起始地址高字节
变量起始地址低字节
变量数高字节
变量数低字节
CRC校验低字节
CRC校验高字节
• 示例
设置PT变比为1234.5678的下行帧为(其中12345678的十六进制表示为:00BC 614EH)：
设备地址
10H
00H
02H
00H
02H
04H
00H
BCH
61H
4EH
校验低
校验高
应答帧为：
设备地址
10H
00H
02H
00H
02H
校验低
校验高
• 1.3、CRC校验方法
冗余循环码（CRC）包含2个字节，即16位二进制。CRC码由发送设备计算，放置于发送信息的尾部。接收信息的设备再重新计算接收到信息的 CRC码，比较计算得到的CRC码是否与接收到的相符，如果两者不相符，则表明出错。
CRC码的计算方法是，先预置16位寄存器全为1。再逐步把每8位数据信息进行处理。在进行CRC码计算时只用8位数据位，起始位及停止位，如有奇偶校验位的话也包括奇偶校验位，都不参与CRC码计算。
在计算CRC码时，8位数据与寄存器的数据相异或，得到的结果向低位移一字节，用0填补最高位。再检查最低位，如果最低位为1，把寄存器的内容与预置数相异或，如果最低位为0，不进行异或运算。
这个过程一直重复8次。第8次移位后，下一个8位再与现在寄存器的内容相相异或，这个过程与以上一样重复8次。当所有的数据信息处理完后，最后寄存器的内容即为CRC码值。CRC码中的数据发送、接收时低字节在前。
计算CRC码的步骤为：
• 预置16位寄存器为十六进制FFFF（即全为1），称此寄存器为CRC寄存器。
• 把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器。
• 把寄存器的内容右移一位(朝低位)，用0填补最高位，检查
