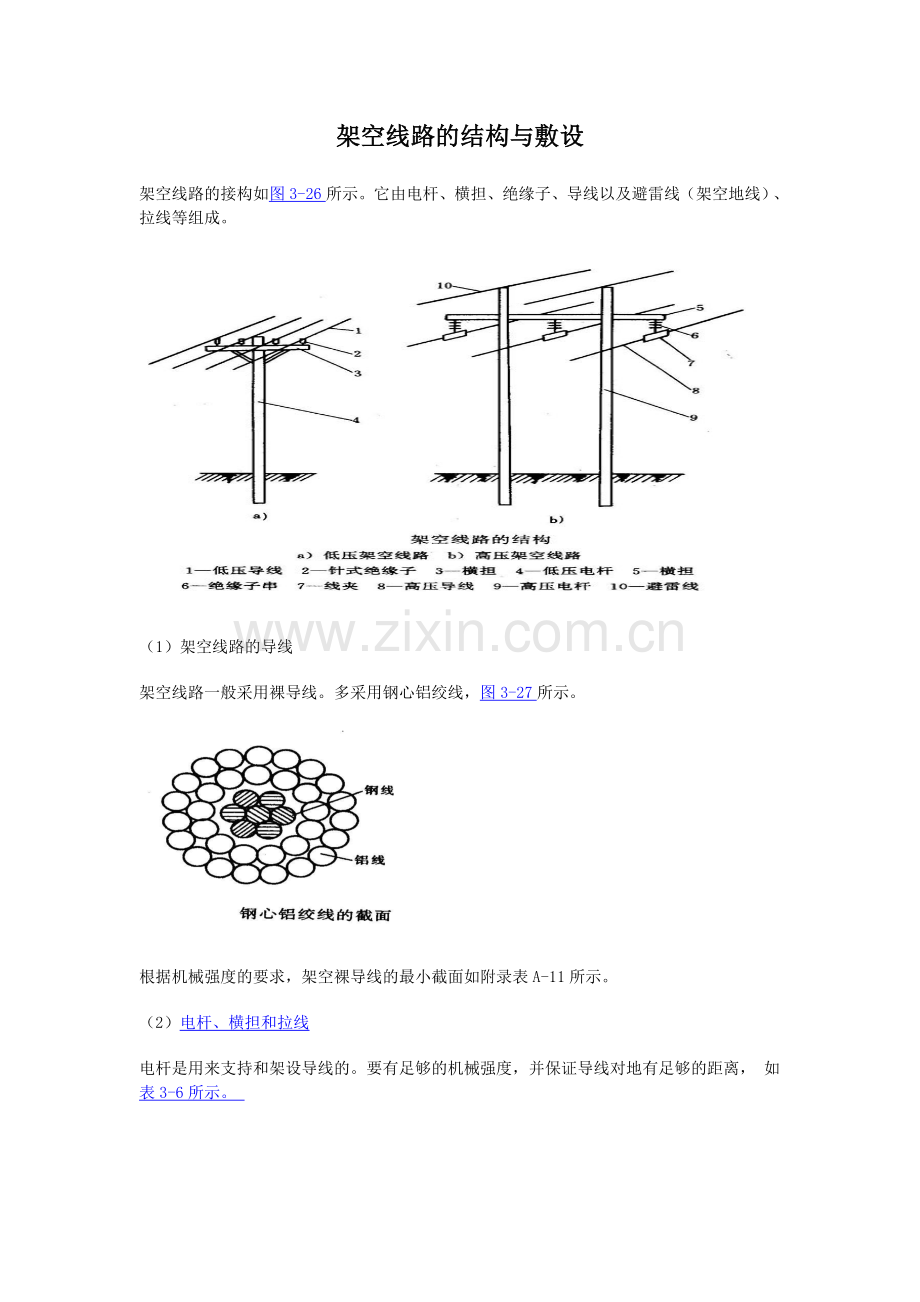

架空线路的结构与敷设
架空线路的接构如图3-26所示。它由电杆、横担、绝缘子、导线以及避雷线（架空地线）、拉线等组成。

（1）架空线路的导线
架空线路一般采用裸导线。多采用钢心铝绞线，图3-27所示。

根据机械强度的要求，架空裸导线的最小截面如附录表A-11所示。
（2）电杆、横担和拉线

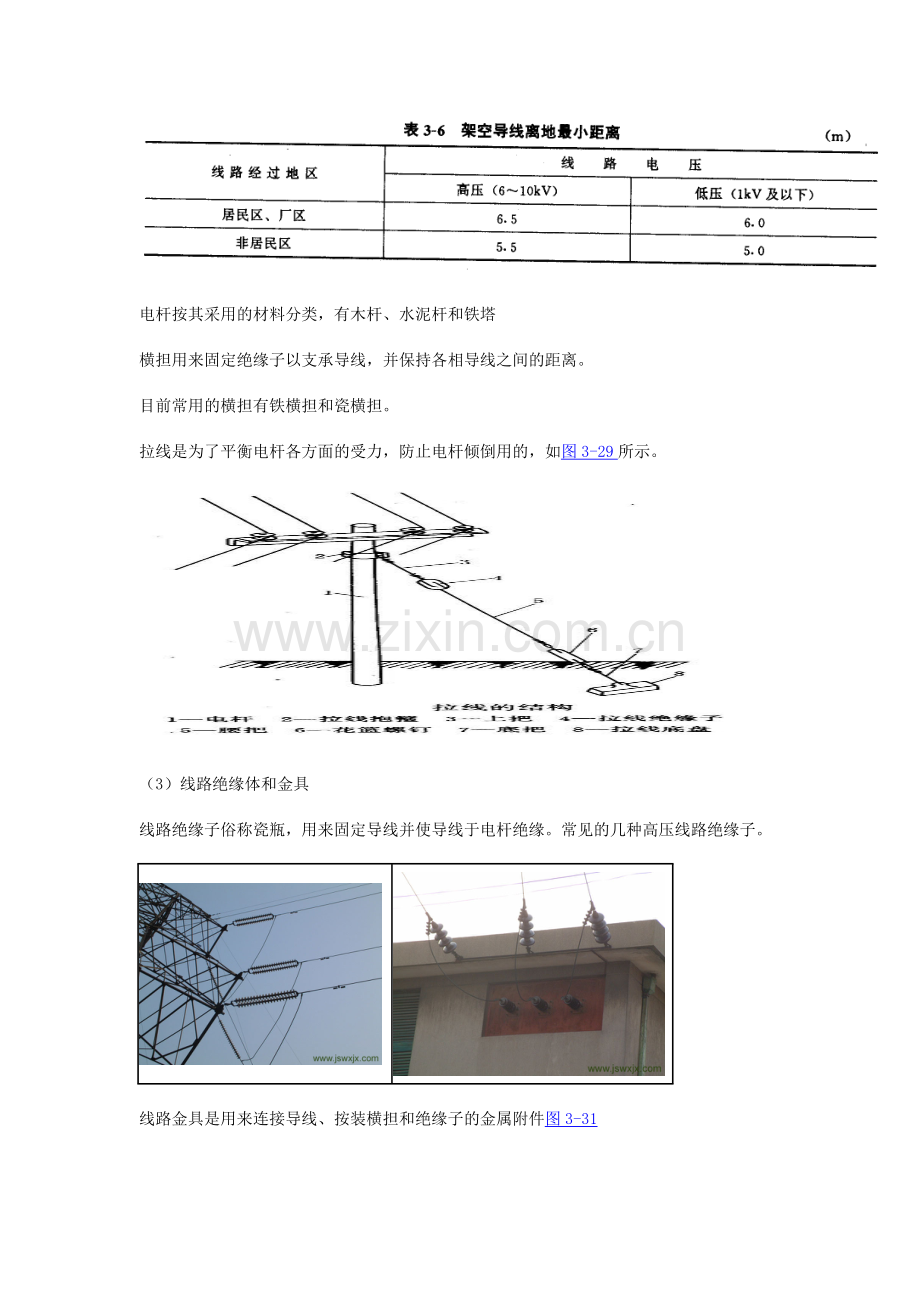

电杆是用来支持和架设导线的。要有足够的机械强度，并保证导线对地有足够的距离， 如表3-6所示。

电杆按其采用的材料分类，有木杆、水泥杆和铁塔
横担用来固定绝缘子以支承导线，并保持各相导线之间的距离。
目前常用的横担有铁横担和瓷横担。
拉线是为了平衡电杆各方面的受力，防止电杆倾倒用的，如图3-29所示。

（3）线路绝缘体和金具
线路绝缘子俗称瓷瓶，用来固定导线并使导线于电杆绝缘。常见的几种高压线路绝缘子。

线路金具是用来连接导线、按装横担和绝缘子的金属附件图3-31

（4）架空线路的敷设
导线在电杆上的排列方式，如图3-32所示：有水平排列 , 三角形排列 , 三角、水平混合排列和双回路垂直排列。低压三相四线水平排列时，中性线一般应靠近电杆。电压不同的线路同杆架设时，电压较高的线路应在上面。

架空线路的档距（跨距）是同一线路上相邻两电杆之间距离。导线的弧垂则是导线的最低点与档距两端电杆上的导线悬挂点之间的垂直距离，对于各种架空线路，有关规程对其档距和弧垂都有一些具体规定。
为了防止架空导线之间相碰短路，架空线路一般要满足最小线间距离要求，如表3-8所示。同时上下横担之间也要满足最小垂直距离要求，如表3-9所示。

· 架空线路的结构中各部件的详细讲解
    一、导线
    导线是架空线路的主要组成部分，它担负着传递电能的作用，导线通过绝缘子架设在杆塔上，它承受着自身的质量和经常受风、雨、雪等外力作用外，还要承受空气中化学杂质的侵蚀，因此，导线必须具备良好的导电性能和足够的机械强度，以及耐腐蚀性能，并应尽可能质量轻、价格低。
    导线的材料采用铜、铝等金属，在输电线路中多采用钢芯铝绞线，其特点是机械强度大、质量轻。
    1)铜导线。具有良好的导电性能和足够的机械强度并且有很强抗腐蚀能力，新架设的铜导线架空线路运行一段时间，在表面上形成很薄的氧化层，可防止导线进一步受腐蚀，但因我国铜矿资源不足，而造价高，除特殊要求外，一般采用铝导线。
    2)铝导线。其导电性能及机械强度仅次于铜导线。铝的导电率为铜的60％左右。铝导线要得到与铜导线相同的导电能力，其截面约为铜导线的1．6倍左右，但铝的质量轻，在同一电阻值下，约为铜质量的50％，铝导线极易氧化，氧化后的薄膜能防止进一步的腐蚀，铝的抗腐蚀能力较差，而且机械强度小，但导线价廉、资源丰富，因此在lOkV及以下的配电线路中广泛使用。
    3)钢芯铝绞线。它是一种复合导线。它利用机械强度高的钢线和导电性能好的铝线组合而成，其导线外部为铝线，导线的电流几乎全部由铝线传输，导线的内部是钢线，导线上所承受的力作用主要由钢线承担。复合导线集这两种导线所长满足了架空线路的要求，广泛采用于高压输电线路中。

    二、绝缘子及金具
    绝缘子又称瓷瓶，用来固定导线用，并使带电导线之间与大地之间绝缘，因为绝缘子要承受高压和机械力的作用，还要受大气变化的影响。所以对于绝缘子不仅应满足绝缘强度和机械强度的要求，还需能承受温度的骤变。绝缘子按其形式可分为针式悬式、蝶式绝缘子和陶瓷横担。
    1)针式绝缘子。按使用电压可分为高压针式绝缘子和低压针式绝缘子两种；按针脚的长度分，可分为长脚和短脚两种；长脚针式绝缘子用于木横担，短脚针式绝缘子用于铁横担。
    2)蝶式绝缘子。可分为高压蝶式绝缘子和低压蝶式绝缘子两种。
    3)悬式绝缘子。它包括悬式钢化玻璃绝缘子和悬式瓷绝缘子。
    4)陶瓷横担绝缘子。可分为顶相和边相。
    线路金具是用来连接导线，安装横担和绝缘子以及拉线和杆上的其他电力设施的金属辅助元件。

    三、杆整、横担和拉线。
    架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔；杆塔应具有足够的机械强度和耐用、价廉、便于运输和架设等特点。杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

    一般杆塔有以下几种：
    按杆塔的作用分：
    1)直线杆塔。直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80％左右。直线杆塔的导线用线夹和悬式绝缘子串挂在横担上以及用针式绝缘子固定在横担上，它仅承受导线的质量。
    2)耐张杆塔。又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张线夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。它承受导线的拉力，耐张杆塔将线路分隔成若干耐张段，以便于线路的施工和检修。
    3)转角杆塔。用于线路的转角处，有直线和耐张两种。转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。
    4)终端杆塔。它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。
    5)跨越杆塔。用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。
    6)换位杆塔。用于线路中为改变电容分布，需要更换位置。
    按架设的回路数分：
    1)单回路杆塔。在杆塔上只架设一回路的三相线路。
    2)双回路杆塔。在同一杆塔上架设两个回路的线路。
    3)多回路杆塔。在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。
    横担安装在电杆的上部，用来安装绝缘子、固定导线之用常用横担有铁横担、木横担和瓷横担等
    铁横担用角钢制成，因其坚固耐用而被广泛使用。
    瓷横担具有良好的电气性能，同时起到绝缘子的作用，能节省大量木材和钢材，降低线路造价。这种横担在导线断线时能够转动，避免扩大事故。瓷横担表面经雨水冲洗后，污垢减少，可以减少线路维护工作量。
    木横担易加工，价格低廉，具有良好的防雷性能。但易腐蚀，维修费用较高，近年来逐渐被铁横担和瓷横担取代。
    拉线是为了平衡电杆各方面的作用力，并抵抗风力，以防止电杆倾倒，拉线多采用多股铁拉线绞成或由钢绞线制成，埋人地下。拉线底盘采用预制混凝土拉线盘。木杆拉线中间装设拉线绝缘子，以免雷击时通过拉线对地放电。导线与拉线之间必须保持安全距离。
