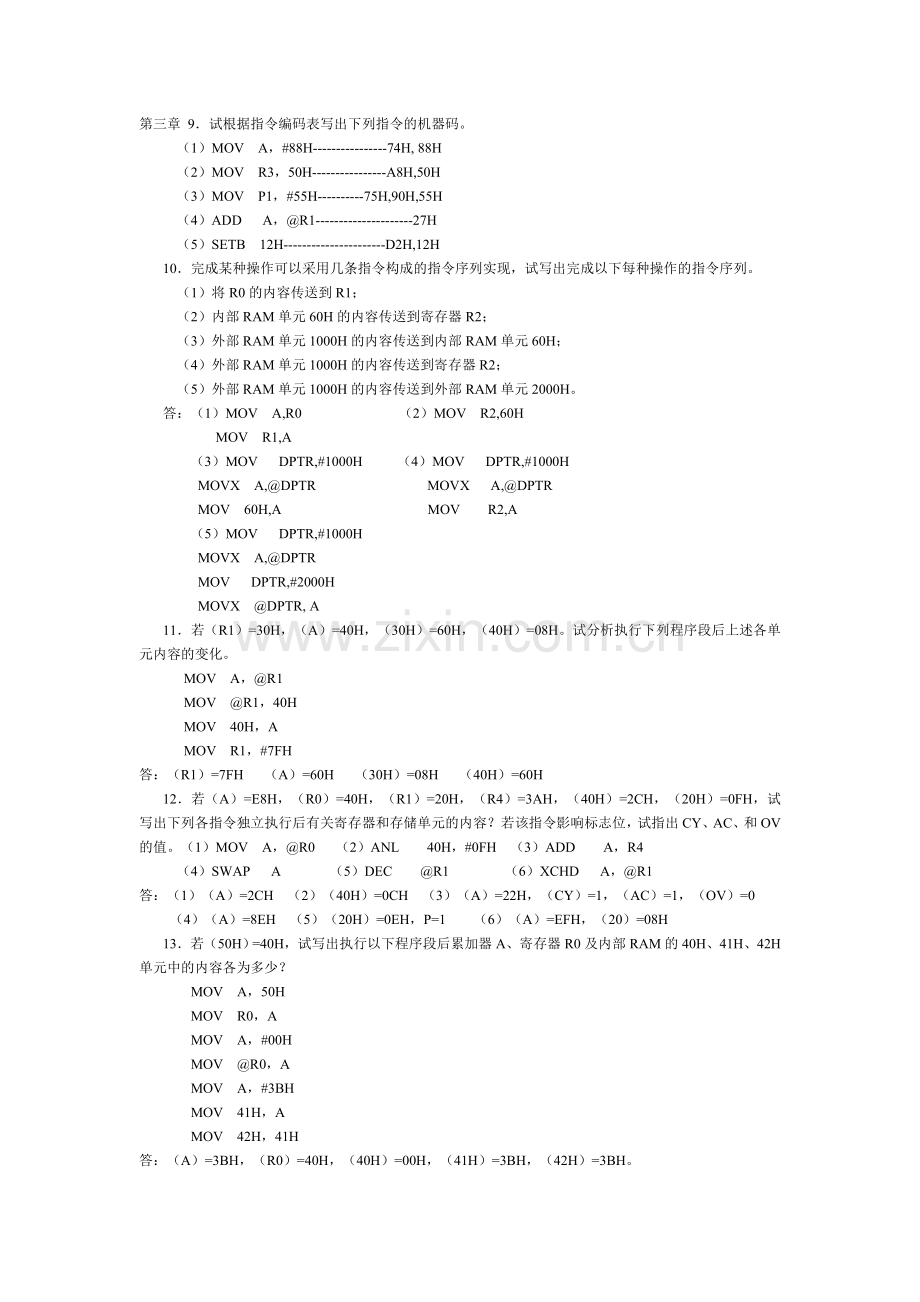

第三章 9．试根据指令编码表写出下列指令的机器码。
（1）MOV A，#88H----------------74H, 88H
（2）MOV R3，50H----------------A8H,50H
（3）MOV P1，#55H----------75H,90H,55H
（4）ADD A，@R1---------------------27H
（5）SETB 12H----------------------D2H,12H
10．完成某种操作可以采用几条指令构成的指令序列实现，试写出完成以下每种操作的指令序列。
（1）将R0的内容传送到R1；
（2）内部RAM单元60H的内容传送到寄存器R2；
（3）外部RAM单元1000H的内容传送到内部RAM单元60H；
（4）外部RAM单元1000H的内容传送到寄存器R2；
（5）外部RAM单元1000H的内容传送到外部RAM单元2000H。
答：（1）MOV A,R0 （2）MOV R2,60H
MOV R1,A
（3）MOV DPTR,#1000H （4）MOV DPTR,#1000H
MOVX A,@DPTR MOVX A,@DPTR
MOV 60H,A MOV R2,A
（5）MOV DPTR,#1000H
MOVX A,@DPTR
MOV DPTR,#2000H
MOVX @DPTR, A
11．若（R1）=30H，（A）=40H，（30H）=60H，（40H）=08H。试分析执行下列程序段后上述各单元内容的变化。
MOV A，@R1
MOV @R1，40H
MOV 40H，A
MOV R1，#7FH
答：（R1）=7FH （A）=60H （30H）=08H （40H）=60H
12．若（A）=E8H，（R0）=40H，（R1）=20H，（R4）=3AH，（40H）=2CH，（20H）=0FH，试写出下列各指令独立执行后有关寄存器和存储单元的内容？若该指令影响标志位，试指出CY、AC、和OV的值。（1）MOV A，@R0 （2）ANL 40H，#0FH （3）ADD A，R4
（4）SWAP A （5）DEC @R1 （6）XCHD A，@R1
答：（1）（A）=2CH （2）（40H）=0CH （3）（A）=22H，（CY）=1，（AC）=1，（OV）=0
（4）（A）=8EH （5）（20H）=0EH，P=1 （6）（A）=EFH，（20）=08H
13．若（50H）=40H，试写出执行以下程序段后累加器A、寄存器R0及内部RAM的40H、41H、42H单元中的内容各为多少？
MOV A，50H
MOV R0，A
MOV A，#00H
MOV @R0，A
MOV A，#3BH
MOV 41H，A
MOV 42H，41H
答：（A）=3BH，（R0）=40H，（40H）=00H，（41H）=3BH，（42H）=3BH。
14．试用位操作指令实现下列逻辑操作。要求不得改变未涉及的位的内容。
（1）使ACC.0置位； （2）清除累加器高4位； （3）清除ACC.3，ACC.4，ACC.5，ACC.6。
答：（1）SETB ACC.0 （2）ANL A,#0FH （3）ANL A,#87H
15．试编写程序，将内部RAM的20H、21H、22H三个连续单元的内容依次存入2FH、2EH和2DH单元。答：MOV 2FH，20H
MOV 2EH，21H
MOV 2DH，22H
16．试编写程序，完成两个16位数的减法：7F4DH－2B4EH，结果存入内部RAM的30H和31H单元，30H单元存差的高8位，31H单元存差的低8位。
答：CLR CY
MOV 30H，#7FH
MOV 31H，#4DH
MOV R0， #31H
MOV A，@R0
SUBB A ，#4E
MOV @R0，A ；保存低字节相减结果
DEC R0
MOV A， @R0
SUBB A，#2BH
MOV @R0，A ；保存高字节相减结果
17．试编写程序，将R1中的低4位数与R2中的高4位数合并成一个8位数，并将其存放在R1中。
答：MOV A，R2
ANL A，#0F0H
ORL R1，A
18．试编写程序，将内部RAM的20H、21H单元的两个无符号数相乘，结果存放在R2、R3中，R2中存放高8位，R3中存放低8位。
答：MOV A，20H
MOV B，21H
MUL AB
MOV R3，A
MOV R2，B
19．若（CY）=1，（P1）=10100011B，（P3）=01101100B。试指出执行下列程序段后，CY、P1口及P3口内容的变化情况。
MOV P1.3，C
MOV P1.4，C
MOV C，P1.6
MOV P3.6，C
MOV C，P1.0
MOV P3.4，C
答：（CY）=1， （P1）=10111011B， （P3）=00111100B
第四章 6．设被加数存放在内部RAM的20H、21H单元，加数存放在22H、23H单元，若要求和存放在24H、25H中，试编写出16位无符号数相加的程序（采用大端模式存储）。
答：程序如下：ORG 0000H
MOV R0,＃21H
MOV R1,＃23H
MOV A,@R0
ADD A,@R1
MOV 25H,A
DEC R0
DEC R1
MOV A,@R0
ADDC A,@R1
MOV 24H,A
SJMP $
END
7．编写程序，把外部RAM中1000H~101FH的内容传送到内部RAM的30H~4FH中。
答： ORG 0000H
MOV DPTR,#1000H
MOV R0,#30H
MOV R7,#32
LOOP:MOVX A,@DPTR
MOV @R0,A
INC R0
INC DPTR
DJNZ R7,LOOP
RET
8．编写程序，实现双字节无符号数加法运算，要求 （R0R1）+（R6R7）→（60H61H）。
答： ORG 0000H
MOV A,R1
ADD A,R7
MOV 61H,A
MOV A,R0
ADDC A,R6
MOV 60H,A
SJMP $
END
9．若80C51的晶振频率为6MHz，试计算延时子程序的延时时间。
DELAY:MOV R7,#0F6H
LP:MOV R6,#0FAH
DJNZ R6,$
DJNZ R7,LP
RET答：延时时间： 2µs*{[1+(（1+2*250+2）*246)+2]+2}=0.247486秒（含调用指令2个机器周期）
10．在内部RAM 的30H~37H单元存有一组单字节无符号数。要求找出最大数存入BIG单元。试编写程序实现。
答： ORG 0000H
BIG DATA 2FH
ONE DATA 2AH
TWO DATA 2BH
START:MOV R7,#7 ;比较次数
MOV R0,#30H
LOOP:MOV A,@R0
MOV ONE,A
INC R0
MOV TWO,@R0
CLR C
SUBB A,@R0
JC NEXT ;ONE小，TWO大继续比下一对数
MOV @R0,ONE ;ONE大放后面（交换）
DEC R0
MOV @R0,TWO ;TWO小放前面
INC R0 ;
NEXT:DJNZ R7,LOOP
MOV BIG,37H
SJMP $
END
11．编写程序，把累加器A中的二进制数变换成3位BCD码，并将百、十、个位数分别存放在内部RAM的50H、51H、52H中。
答：单字节二进制数转换为压缩的BCD码仅需要2个字节；在将压缩的BCD码拆分存于3个单元。
ORG 0000H
MOV 52H,#0
MOV 51H,#0
MOV 50H,#0
MOV A,#0FDh
LCALL DCDTH
SJMP $
DCDTH:MOV R7,#8
MOV R0,A ;暂存于R0
LOOP:CLR C
MOV A,R0
RLC A
MOV R0,A
MOV R1,#51H;
MOV A,@R1 ;
ADDC A,@R1 ;
DA A ;
MOV @R1,A ;
DEC R1
MOV A,@R1
ADDC A,@R1
DA A
MOV @R1,A
DJNZ R7,LOOP
INC R1 ;50H已是结果，R1指向51H，51H单元需拆分
MOV A,#00H
XCHD A,@R1
MOV 52H,A
MOV A,@R1
SWAP A
MOV @R1,A
RET
END
12．编写子程序，将R1中的2个十六进制数转换为ASCII码后存放在R3和R4中。
答： ORG 0
MOV R1,#5BH
MOV A,R1
ANL A,#0F0H
SWAP A
ACALL ASCII
MOV R3,A
MOV A,R1
ANL A, #0FH
ACALL ASCII
MOV R4, A
SJMP $
ASCII:PUSH ACC
CLR C
SUBB A, #0AH
POP ACC
JC LOOP
ADD A, #07H
LOOP: ADD A, #30H
RET
END
13．编写程序，求内部RAM中50H~59H十个单元内容的平均值，并存放在5AH单元。
答： ORG 0000H
MOV R7,#10
MOV R0,#50H
MOV B,#10
CLR C
CLR A
LOOP:ADDC A,@R0
INC R0
DJNZ R7,LOOP
DIV AB
MOV 5AH,A
SJMP $
END
14．如图4.10所示，编制程序实现：上电后显示“P”，有键按下时显示相应的键号“0”~“7”。
答;实现程序如下：
TEMP EQU 30H
ORG 0000H
JMP START
ORG 0100H
START:MOV SP,#5FH
MOV P0,#8CH ;正序显示"P"
MOV P3,#0FFH ;输入方式
CLR CY
NOKEY:MOV A,P3
CPL A
JZ NOKEY ;无键按下
MOV TEMP,P3 ;有键按下
CALL D10ms
MOV A,P3
CJNE A,TEMP,NOKEY ;去抖动
MOV R2,#0 ;键号计数器复位
MOV A,TEMP
LP:RRC A
JNC DONE
INC R2
SJMP LP
DONE:MOV A,R2
MOV DPTR,#CODE_P0
MOVC A,@A+DPTR
MOV P0,A
JMP NOKEY
D10ms:MOV R5,#10 ;10MS
D1ms:MOV R4,#249
DL:NOP
NOP
DJNZ R4,DL
DJNZ R5,D1ms
RET
CODE_P0:
DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H
DB 80H,90H,88H,83H,0C6H,0A1H,86H,8EH
END
第五章 8.利用定时/计数器T0从P1.0输出周期为1s，脉宽为20ms的正脉冲信号，晶振频率为12MHz。试设计程序。
答：采用定时20ms，然后再计数1、49次的方法实现。
a、T0工作在定时方式1时，控制字TMOD配置：
M1M0=01，GATE=0，C/=0，可取方式控制字为01H；
b、计算计数初值X：
晶振为12 MHz，所以机器周期Tcy为1。
N＝t/ Tcy ＝20×10－3/1×10－6＝20000
X＝216－N＝65536－20000＝45536＝4E20H
即应将4EH送入TH1中，20H送入TL1中。
c、实现程序如下：
ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 0030H
MAIN:MOV TMOD,#01H ;设T1工作于方式2
MOV TH0,# 4EH ;装入循环计数初值
MOV TL0,#20H ;首次计数值
LP0:SETB P1.0
ACALL NT0
CLR P1.0
MOV R7,#49 ;计数49次
LP1:ACALL NT0
DJNZ R7,LP1
AJMP LP0
NT0:MOV TH0,# 4EH
MOV TL0,#20H
SETB TR0
JNB TF0,$
CLR TR0
CLR TF0
RET
END
9.要求从P1.1引脚输出1000Hz方波，晶振频率为12MHz。试设计程序。
答：采用T0实现
a、T0工作在定时方式1时，控制字TMOD配置：
M1M0=01，GATE=0，C/=0，可取方式控制字为01H；
b、计算计数初值X：
晶振为12 MHz，所以机器周期Tcy为1。1/1000=1×10－3
N＝t/ Tcy ＝0.5×10－3/1×10－6＝500
X＝216－N＝65536－500＝65036＝FE0CH
即应将FEH送入TH0中，0CH送入TL0中。
c、实现程序如下：
ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 000BH ;T0的中断入口地址
LJMP DVT0
ORG 0030H
MAIN:MOV TMOD,#01H ;设T0工作于方式2
MOV TH0,# 0FEH ;装入循环计数初值
MOV TL0,#0CH ;首次计数值
SETB ET0 ;T0开中断
SETB EA ;CPU开中断
SETB TR0 ;启动T0
SJMP $ ;等待中断
DVT0:CPL P1.1
MOV TH0,# 0FEH
MOV TL0,# 0CH
SETB TR0
RETI
END
10.试用定时/计数器T1对外部事件计数。要求每计数100，就将T1改成定时方式，控制P1.7输出一个脉宽为10ms的正脉冲，然后又转为计数方式，如此反复循环。设晶振频率为12MHz。
答：a、T1工作在计数方式2时，控制字TMOD配置：
M1M0=10，GATE=0，C/=1，可取方式控制字为60H；
T1工作在定时方式1时，控制字TMOD配置：
M1M0=01，GATE=0，C/=0，可取方式控制字为10H；
b、计算初值X：
定时10ms时：
晶振为12 MHz，所以机器周期Tcy为1。
N＝t/ Tcy ＝10×10－3/1×10－6＝10000
X＝216－N＝65536－10000＝55536＝D8F0H
即应将D8H送入TH1中，F0H送入TL1中。
计数100时：
N＝100
X＝28－N＝256－100＝156＝9CH
c、实现程序如下：
ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 001BH ;T1的中断入口地址
LJMP DVT1
ORG 0030H
MAIN:MOV TMOD,#60H ;T1工作于计数方式2
MOV TH1,#9CH ;装入计数初值
MOV TL1,#9CH ;
CLR P1.7
SETB ET1 ;T1开中断
SETB EA ;CPU开中断
SETB TR1 ;启动T1
SJMP $ ;等待中断
DVT1:SETB P1.7
CLR ET1
CLR TR1
MOV TMOD,#10H ;T1工作于定时方式1
MOV TH1,#0D8H ;装初值
MOV TL1,#0F0H
SETB TR1
JNB TF1,$ ;查询等待10ms
CLR TF1
CLR TR1
CLR P1.7
MOV TMOD,#60H ;T1工作于计数方式2
MOV TH1,#9CH ;装初值
MOV TL1,#9CH ;
SETB ET1 ;T1开中断
SETB TR1 ;启动T1
RETI
END
11.利用定时/计数器T0产生定时时钟,由P1口控制8个指示灯。编一个程序,使8个指示灯依次闪动，闪动频率为1次/秒（即，亮1秒后熄灭并点亮下一个，-----）。
答：采用定时20ms，计数50次实现1秒定时。编制1秒延时子程序，由主程序调用。
a、T0工作在定时方式1时，控制字TMOD配置：
M1M0=01，GATE=0，C/=0，可取方式控制字为01H；
b、计算计数初值X：
晶振为12 MHz，所以机器周期Tcy为1。
N＝t/ Tcy ＝20×10－3/1×10－6＝20000
X＝216－N＝65536－20000＝45536＝4E20H
即应将4EH送入TH1中，20H送入TL1中。
c、实现程序如下：
ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 0030H
MAIN:CLR CY
MOV A,#01H
LP0:MOV P1,A
CALL D1SEC
RL A
AJMP LP0
D1SEC:MOV R7,#50 ;计数50次
MOV TMOD,#01H
DL:MOV TH0,#4EH
MOV TL0,#20H
SETB TR0
JNB TF0,$
CLR TR0
CLR TF0
DJNZ R7,DL
RET
END
