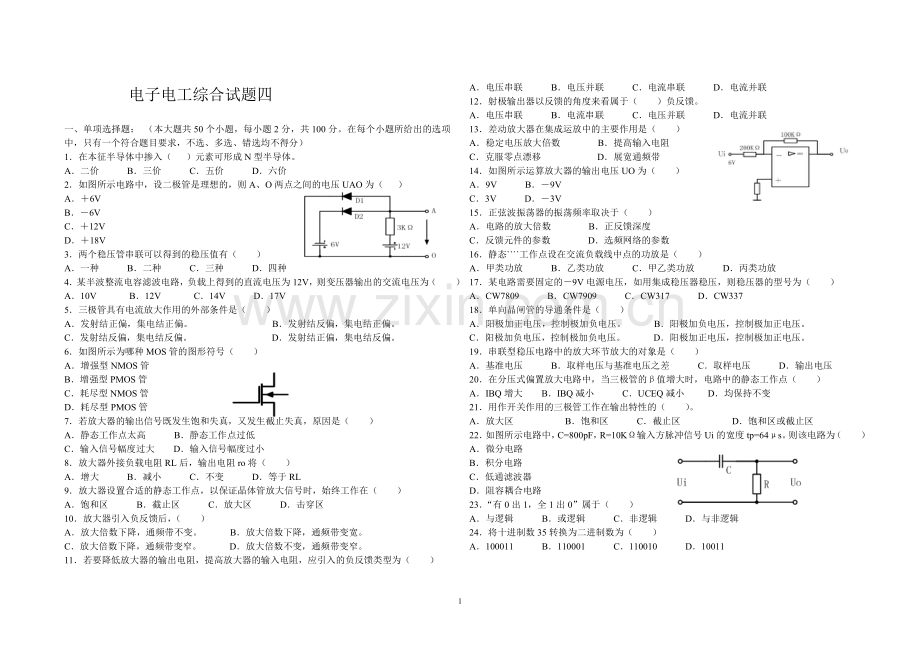

电子电工综合试题四

一、单项选择题： （本大题共50个小题，每小题2分，共100分。在每个小题所给出的选项中，只有一个符合题目要求，不选、多选、错选均不得分）
1．在本征半导体中掺入（ ）元素可形成N型半导体。
A．二价 B．三价 C．五价 D．六价
2．如图所示电路中，设二极管是理想的，则A、O两点之间的电压UAO为（ ）
A．＋6V
B．－6V
C．＋12V
D．＋18V
3．两个稳压管串联可以得到的稳压值有（ ）
A．一种 B．二种 C．三种 D．四种
4．某半波整流电容滤波电路，负载上得到的直流电压为12V，则变压器输出的交流电压为（ ）
A．10V B．12V C．14V D．17V
5．三极管具有电流放大作用的外部条件是（ ）
A．发射结正偏，集电结正偏。 B．发射结反偏，集电结正偏。
C．发射结反偏，集电结反偏。 D．发射结正偏，集电结反偏。
6．如图所示为哪种MOS管的图形符号（ ）
A．增强型NMOS管
B．增强型PMOS管
C．耗尽型NMOS管
D．耗尽型PMOS管
7．若放大器的输出信号既发生饱和失真，又发生截止失真，原因是（ ）
A．静态工作点太高 B．静态工作点过低
C．输入信号幅度过大 D．输入信号幅度过小
8．放大器外接负载电阻RL后，输出电阻ro将（ ）
A．增大 B．减小 C．不变 D．等于RL
9．放大器设置合适的静态工作点，以保证晶体管放大信号时，始终工作在（ ）
A．饱和区 B．截止区 C．放大区 D．击穿区
10．放大器引入负反馈后，（ ）
A．放大倍数下降，通频带不变。 B．放大倍数下降，通频带变宽。
C．放大倍数下降，通频带变窄。 D．放大倍数不变，通频带变窄。
11．若要降低放大器的输出电阻，提高放大器的输入电阻，应引入的负反馈类型为（ ）
A．电压串联 B．电压并联 C．电流串联 D．电流并联
12．射极输出器以反馈的角度来看属于（ ）负反馈。
A．电压串联 B．电流串联 C．电压并联 D．电流并联
13．差动放大器在集成运放中的主要作用是（ ）
A．稳定电压放大倍数 B．提高输入电阻
C．克服零点漂移 D．展宽通频带
14．如图所示运算放大器的输出电压UO为（ ）
A．9V B．－9V
C．3V D．－3V
15．正弦波振荡器的振荡频率取决于（ ）
A．电路的放大倍数 B．正反馈深度
C．反馈元件的参数 D．选频网络的参数
16．静态````工作点设在交流负载线中点的功放是（ ）
A．甲类功放 B．乙类功放 C．甲乙类功放 D．丙类功放
17．某电路需要固定的－9V电源电压，如用集成稳压器稳压，则稳压器的型号为（ ）
A．CW7809 B．CW7909 C．CW317 D．CW337
18．单向晶闸管的导通条件是（ ）
A．阳极加正电压，控制极加负电压。 B．阳极加负电压，控制极加正电压。
C．阳极加负电压，控制极加负电压。 D．阳极加正电压，控制极加正电压。
19．串联型稳压电路中的放大环节放大的对象是（ ）
A．基准电压 B．取样电压与基准电压之差 C．取样电压 D．输出电压
20．在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点（ ）
A．IBQ增大 B．IBQ减小 C．UCEQ减小 D．均保持不变
21．用作开关作用的三极管工作在输出特性的（ ）。
A．放大区 B．饱和区 C．截止区 D．饱和区或截止区
22．如图所示电路中，C=800pF，R=10KΩ输入方脉冲信号Ui的宽度tp=64μs。则该电路为（ ）
A．微分电路
B．积分电路
C．低通滤波器
D．阻容耦合电路
23．“有0出1，全1出0”属于（ ）
A．与逻辑 B．或逻辑 C．非逻辑 D．与非逻辑
24．将十进制数35转换为二进制数为（ ）
A．100011 B．110001 C．110010 D．10011
25．逻辑函数，化简后结果是（ ）
A．1 B．0 C．A＋B D．AB
26． 对于主从JK触发器来说，CP=1时，若Q=0，J=0，K为任意状态，这时Q主的状态为（ ）
A．0 B．1 C．0与1都有可能 D．翻转
27．下列电路中，属于时序逻辑电路的是（ ）
A．编码器 B．译码器 C．数据选择器 D．计数器
28．如果需要把正弦波信号转换为矩形脉冲输出，可利用的电路为（ ）
A．3—8线译码器 B．比较器 C．施密特触发器 D．单稳态触发器
29．在基本RS触发器中，如果，则输出端Q的状态为（ ）
A．0 B．1 C．不变 D．不定
30．十进制数85的BCD码是（ ）
A．1000 0101 B．1000 101 C．1010 101 D．1010 0101
31．R1和R2为两个并联电阻，已知R2=2R1，若R2上消耗的功率为1W，则R1消耗的功率为（ ）
A．1W B．2W C．3W D．4W
32．在全电路中，若电源电动势和内阻均不变，而将负载加重，则电路中的电流（ ）
A．减小 B．增大 C．不变 D．不能确定
33．如图所示，已知R1=R2=R3=R4=R5=10KΩ，AB之间的等效电阻为（ ）
A．8Ω
B．10Ω
C．6.25Ω
D．8.25Ω

34．在一个足够大的磁场中，线框ABCD向右做匀速运动，那么线框内（ ）
A．没有感应电流产生
B．产生感应电流，方向ABCDA
C．产生感应电路，方向ADCBA
D．不能确定
35．制造录音机磁带的材料是（ ）
A．硬磁材料 B．矩磁材料 C．软磁材料 D．反磁材料
36．如图所示，C1=3μF，C2=2μF，C3=4μF，AB间的等效电容为（ ）
A．3μF B．6μF
C．4μF D．2μF
37．在对称三相交流电路中，电源和负载的参数都保持不变，只改变三相负载的连接方式，则线电流与总功率为（ ）
A．IL△=3ILY P△=3PY B．ILY=3I△ PY=3P△
C．IL△=ILY P△=PY D．ILY=I△ PY=P△
38．某功率放大器的输出端相当于E=3V，=294Ω的信号源，其负载为阻抗等于6Ω的扬声器，为了满足“匹配”，则功率放大器与扬声器之间所接变压器的变压比为（ ）
A．n=6 B．n=7 C．n=8 D．n=9
39．实验测得某有源二端线性网络的开路电压为12V，短路电流为2A，当外接负载为3Ω，其端电压为（ ）
A．2V B．3V C．4V D．6V
40．要改变三相异步电动机转向，采取的方法是（ ）
A．改变交流电的频率 B．改变三相交流电源的相序
C．改变定子绕组磁极对数 D．改变三相交流电源的电压
41．两组材料、几何尺寸完全相同的远距离输电线路，分别采用两种不同电压输送相同电能，为使线路功率损耗之比为10000∶1，则要求这两种电压之比为（ ）
A．1∶10000 B．10000∶1 C．1∶100 D．100∶1
42．使用电感元件与电容元件组成滤波电路，是利用它们有不同的（ ）
A．记忆特性 B．储能特性 C．动态特性 D．抗频特性
43．动力供电线路中，采用三相四线制供电，交流电频率为50Hz，线电压为380V，则（ ）
A．相电压为380V B．相电压为220V
C．交流电的周期为0.2S D．线电压的最大值为380V
44．不同的物质有不同的电阻率，通常将电阻率大于Ω·m的材料称为（ ）
A．导体 B．半导体 C．绝缘体 D．超导体
45．旋转磁场的转速与（ ）
A．电源的电压成正比 B．频率和磁极对数成正比
C．频率成反比，与磁极对数成正比 D．频率成正比，与磁极对数成反比
46．关于变压器的绕组，正确的说法是（ ）
A．原绕组的匝数一定比副绕组的匝数多 B．副绕组的匝数一定比原绕组匝数多
C．高压绕组在低压绕组的外边 D．低压绕组在高压绕组的外边
47．RLC串联电路发生谐振，下列说法正确的是（ ）
A．Q值越大，通频带越宽 B．总电压是电感两端电压的Q倍
48．变压器工作的原理依据是（ ）
A．静电感应 B．电磁感应 C．静电屏蔽 D．等效变换
49．一只表头的满偏电流Ig=50μA，内阻Rg=5KΩ，要用它测最大为50V的电压，应该在表头上（ ）
A．串联一只1000 KΩ的电阻器 B．并联一只1000 KΩ的电阻器
C．串联一只995 KΩ的电阻器 D．串联一只25 KΩ的电阻器
50．平时所说的“负载过大”是指（ ）
A．超过了用电器的额定电压、额定电流、额定功率
B．负载中的电流过大 C．负载电阻的阻值过大
D．负载向电源索取的功率大于电源的容量
二、填空题（本大题共有20个小题，每空1分，共30分，请将正确的答案填在题中的横线上，不填、错填均不得分）
1．___________材料剩磁较强，常用来制造永久磁铁。
2．保护接地适用于电压小于1000V，而___________不接在的电气设备。
3．如图，AB为直导线，其运动方向及匀强方向如图所示，则________端电位较高。

4．提高功率因数的方法有______________和_______________。
5．正弦交流电的三要素是____________、___________和_____________。
6．如图所示，电路在开关S断开时的谐振频率为f0，在开关S合上后，电路的谐振频率为______。

7．两只电容C1>C2，串联的等效电容为24PF，并联的等效电容为100PF，则C1=________PF，C2=_______PF。
8．温度每升高_____℃，二极管的反向饱和电流约增加1倍。
9．稳压二极管的稳定电压约等于其____________电压值。
10．在放大电路中三极管的输出特性曲线上，Q点位于________和________的交点。
11．多级放大器的级间耦合方式主要有__________、__________和___________等。
12．射极输出器就是共_________极放大器。
13．直流放大器需要解决的两个主要问题是_______________和_______________。
14．自激振荡器起振的幅度条件是_____________，相位条件是φ=____________。
15．功率放大器的主要任务是放大信号的____________。
16．单结晶体管具有_________特性。
17．运算放大器的一个输入端为地电位时，另一个输入端与之电位相同，称为____。
18．非门的逻辑符号是_____________。
19．______电路位于不同类型逻辑电路之间或逻辑电路与外部电路之间，使二者有效连接且都能正常工作的电路。
20．时序逻辑电路可分为______时序电路和______时序电路两大类。
三、判断题（本大题共有10个小题，每小题2分，共20分。请在认为正确的小题前面的括号里打“√”，错误的打“×”，判断错误和不判断者，均不得分）
（ ）1．电流互感器使用时，副边可以开路运行。
（ ）2．高频电流容易通过电容组件，直流电流不能通过电容组件。
（ ）3.一只额定电压为220V的灯泡可以接在最大值为311V交流电源上正常工作。
（ ）4．因三极管的C、E极半导体类型相同，故C、E极可以互换使用。
（ ）5．结型场效应管可分为增强型和耗尽型两大类。
（ ）6．放大器引入反馈后，放大倍数会下降。
（ ）7．差动放大器调零后，如果环境温度等外界因素变化，还会出现失调。
（ ）8．同相输入运算电路比反相输入运算电路对运放器的共模抑制比要求高。
（ ）9．正逻辑体制是用逻辑0表示高电平，用逻辑1表示低电平。
（ ）10．译码器属于组合逻辑电路。
四、简答题（本大题共有5个小题，每小题5分，共25分）
1．简述三相异步电动机的工作原理，并说明异步的由来。

2．两个耐压均为25V的电容器，容量分别是20μF和50μF，串联后接到电压为40V的直流电源上，判断此电路能否正常工作，为什么？

3．什么是“交越失真”？

4．理想运算放大器的主要特性有哪些？

5．简述时序逻辑电路的特点。

五、计算题（本大题共个小题，共65分）
1．已知E1=12V，E2=24V，R1=R2=20Ω，R3=50Ω，用电压源和电流源之间的相互转换，求I3。（10分）

2．一个电阻3Ω，电感12.73mH串联的电路，外加电压为u=311sin(314t+30°)，求电路的总电流，电阻两端电压，电感两端电压。（20分）

3．如图所示电路，已知β=50，Rb1=30KΩ，Rb2=6KΩ，Rc=2KΩ，Re=1KΩ，VCC=9V，RL=4KΩ。
（1）求静态工作点IBQ、ICQ、UCEQ。
（2）画出该电路的交流通路图。（20分）

4．如图所示，求该运放器的输出电压值U0（5分）

5． 设主从T触发器初态Q=0，在下图所示波形作用下，画出Q的波形。（10分）
