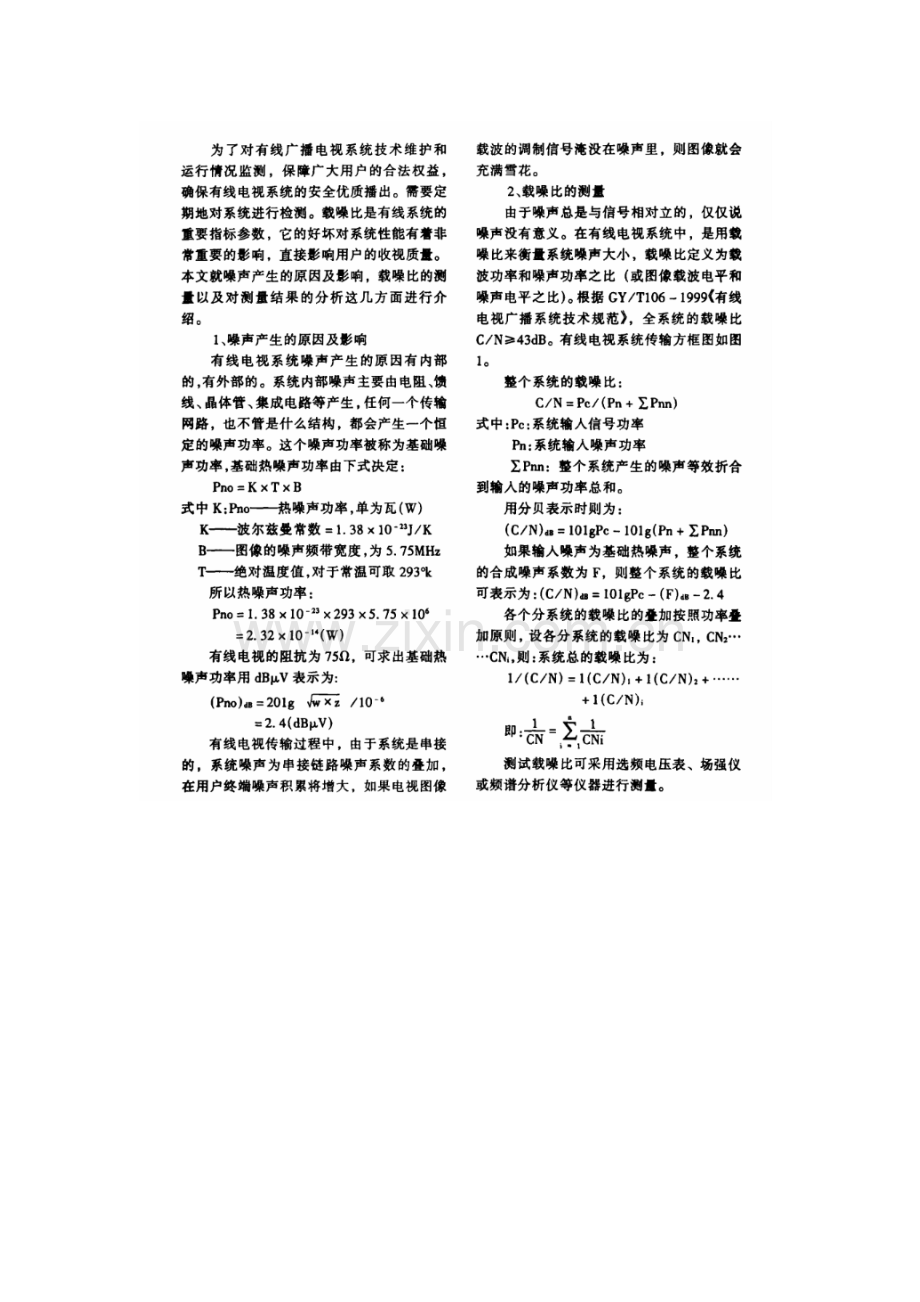

有限数字电视载噪比计算.doc_第1页
第1页 / 共9页
有限数字电视载噪比计算.doc_第2页
第2页 / 共9页


点击查看更多>>
资源描述
采用频谱分析仪测量CATV载噪比(C/N)的方法 深圳赛格电子仪器公司 1、 CATV载噪比(C/N)的定义: 系指图像载波电平有效值与规定带宽内系统噪声电平均方根值之比,用dB表示,即:    图像载波电平有效值 C/N=20lg ——————————————          噪声电平均方根值(规定带宽内) 噪声带宽BW=5.75MHz(中国) 2、 测量步骤 1) 测量方框图如图1所示 图1  C/N比测试方框图 2) 调谐频谱分析仪找到被测的图像载波,置于屏幕的中心 3) 调整频谱分析仪处于如下状态,并测量图像载波电平 · 中频分辨率带宽: 300kHz · 视频滤波器带宽: 300kHz最小 · 对数标度: 2dB/div · 扫频宽度: 1MHz/div · 扫描时间: 自动 4) 微调频谱分析仪,使图像载波位于显示屏的中心。 5)调整基准电平控制使图像载波峰位于频谱分析仪的顶刻度线下,此时的基准电平,即图像载波电平值,记为A。 注: 加扰电视设备影响载波电平的测量,应该关掉加扰功能。 6) 测量噪声,调整频谱分析仪处于如下状态: · 中频分辨率带宽: 30kHz(宽带也可以用) · 视频滤波器带宽: 100Hz(不能大于300Hz) · 对数标度: 10dB/div · 扫频宽度: 1MHz/div · 扫描时间: 自动 7) 必要时课重新调谐图像频率使信号位于中心。 注:未使用带通滤波器,可调整频谱分析仪的衰减器防止过载,但重返回到上述的3),重新测量图像载波电平。 8)在频道内测量,应从被测频道上去掉调制信号,保留有源设备的供电以便保证全部前端信道噪声处在正常状态。对于开路频道,从信号处理器输入端或预放输入端取下天线的引线,输入端口给予终接。对于其它频道,应断开基带视频信号,并且给予终接。不得采用关掉处理器、预放、调制器供电的方法。 9) 调频谱分析仪使被测的噪声位于显示屏的中央,即移动载波向左2—3MHz。 测到的噪声电平,记为B,于是:  (C/N) =A-B (1)     未修正 当有视频调制使得在规定的带宽范围内分不清噪声时,应去掉视频调制或者在频道的边缘进行测量,可用实际噪声相加的方法来解决。 近来有些频谱分析仪智能化程度比较高,可以自动进行计量和修正某些或全部结果,详细情况应查询仪器使用说明书,测试起来更为方便。 3、 C/N比计算 从以上测量的结果减去如下的修正系数: 1) 带宽修正系数应按下式计算:       B1 C1=lolg ---            B2  式中:B1——规定的噪声带宽,(对于PAL-D为5.75MHz)    B2——测量仪器的中频分辨带宽 2) 对数检波瑞利(Rayieigh)噪声: C2=+2.5dB 3) 中频等效噪声带宽差异修正系数C3,可参阅使用仪器说明,如中频带宽是下降3dB处的带宽时,则: C3 = -0.52dB  4) 被测噪声与频谱分析仪底噪声相差小于10dB时的修正系数C4,C4可从图2修正曲线上查出,也可查C4修正系数表 5) 载噪比修正按下式计算: C/N = (C/N)未修正 — (C1+C2+C3+C4) 对于CATV 300MHz系统至少应测量6个频道,450MHz系统应测7个频道,550MHz系统应测8个频道。其中应包括系统最高和最底频道。 底部/被测噪声差值 图2 修正系数C4曲线 C4修正系数表 频谱分析仪底噪声与被测噪声之间的差值(dB 测量结果修正值(dB) 频谱分析仪底噪声与被测噪声之间的差值(dB) 测量结果修正值(dB) 1 2 3 4 5 6.87 4.33 3.02 2.20 1.65 6 7 8 9 10 1.25 0.97 0.75 0.58 0.46 4、 实例举例: 采用频谱仪测量结果如图3所示 图 3采用频谱仪测C/N比特性曲线 由图3可见图像载波电平C = -30dBm ,噪声电平 N = -90dBm 即:N =(Nsys+Na)=-90dBm 式中:Nsys—被测系统的噪声 Na_—频谱分析仪的底噪声 Nsys与Na之差在频谱分析仪上表现为5dB,根据这个差值可在修正曲线上找到修正量C4 为1.7dB,所以系统噪声应为:  Nsys = N - Nc     = -90 dBm - 1.7dB    = -91.75dBm 假定频谱分析仪测量C/N时的IF带宽为300KHz时,那么带宽修正系数C1,如下: 5.75MHz    5.75MHz  C1 = lolg--------- = lolg--------- =12.8dB   300KHz     0.3MHz 因此,5.75MHz 带宽内的噪声如下:  Nsys – 12.8dB = -91.7dBm + 12.8dB         = -78.9 dBm 频谱分析仪垂直标度为对数,修正系数C2为-2.5dB;等效噪声带宽与理想的矩形带宽不同,其修正系数C3为+1dB,最终的噪声应是:  N = -78.9+2.5+1.0 = -75.4dB 经过上述修正。最终的载噪比C/N是: C/N = -30dBm—(—75.4dBm)= 45.4dBm 从以上分析看出,用普通的频谱分析仪测载噪比时,绝不是显示屏上显示的(如以上例子)60dB,而是45.4dB。有的频谱分析仪能自动进行上述修正,但是应注意带宽。
