大工14秋《画法几何与机械制图》课程设计
注意：从以下5个题目中任选其一作答。
题目二：

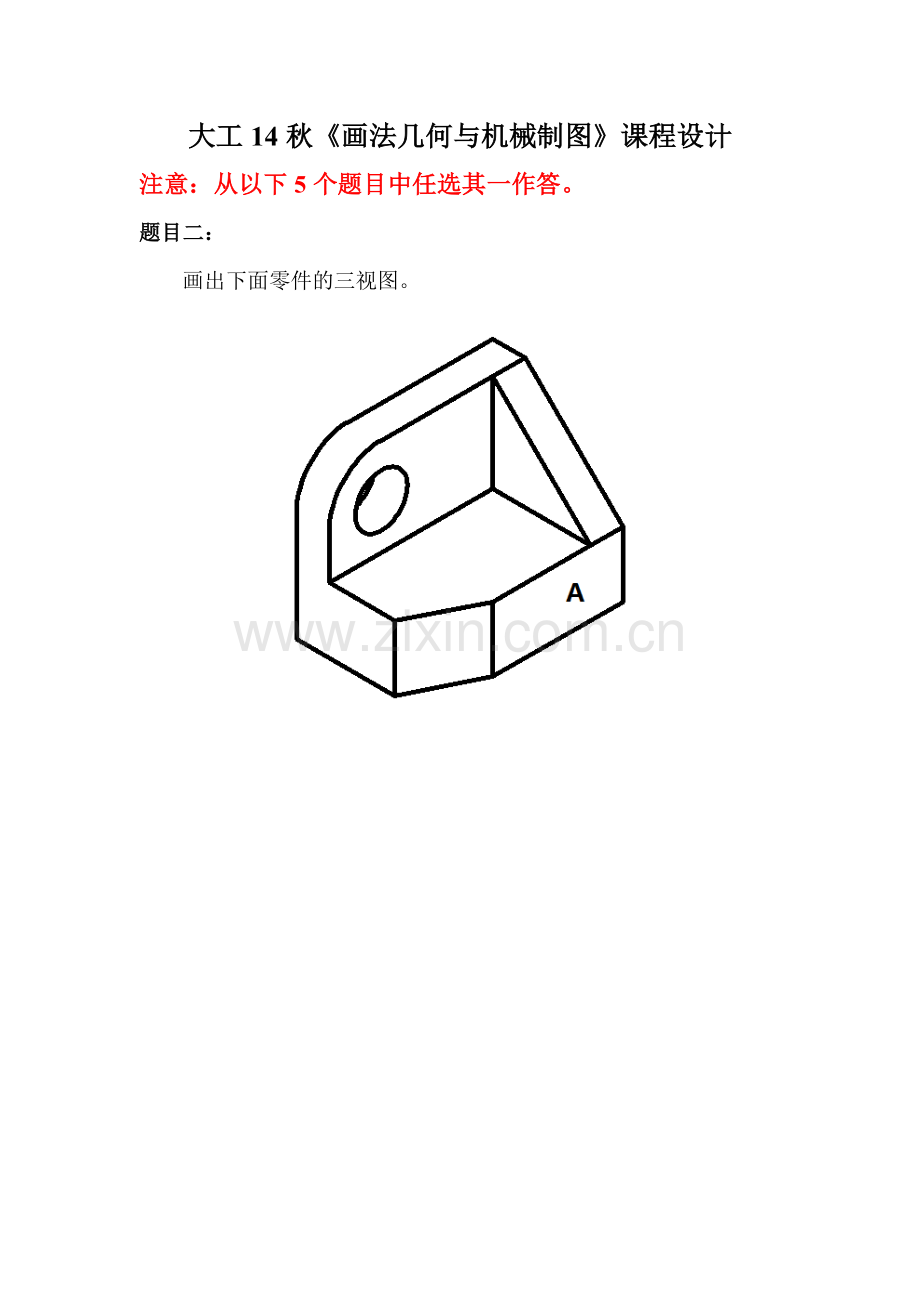

画出下面零件的三视图。

总 则：不限制绘图方法。
（1）可以使用CAD绘制，然后截图提交。
（2）可以手工绘制，然后拍照截图提交。
（3）可以用其他方法绘制，然后截图提交。
要 求：
（1）投影方向的确定：要求以垂直于A面的方向进行投影，得到主视图。
（2）不用标注尺寸。具体尺寸没有要求，可自行量取，但要按照图示比例进行绘制。
（3）提交一份word文档，里面包括上图所示零件的三视图。

作业提交：
以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。如下图所示。

注意事项：
独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！
