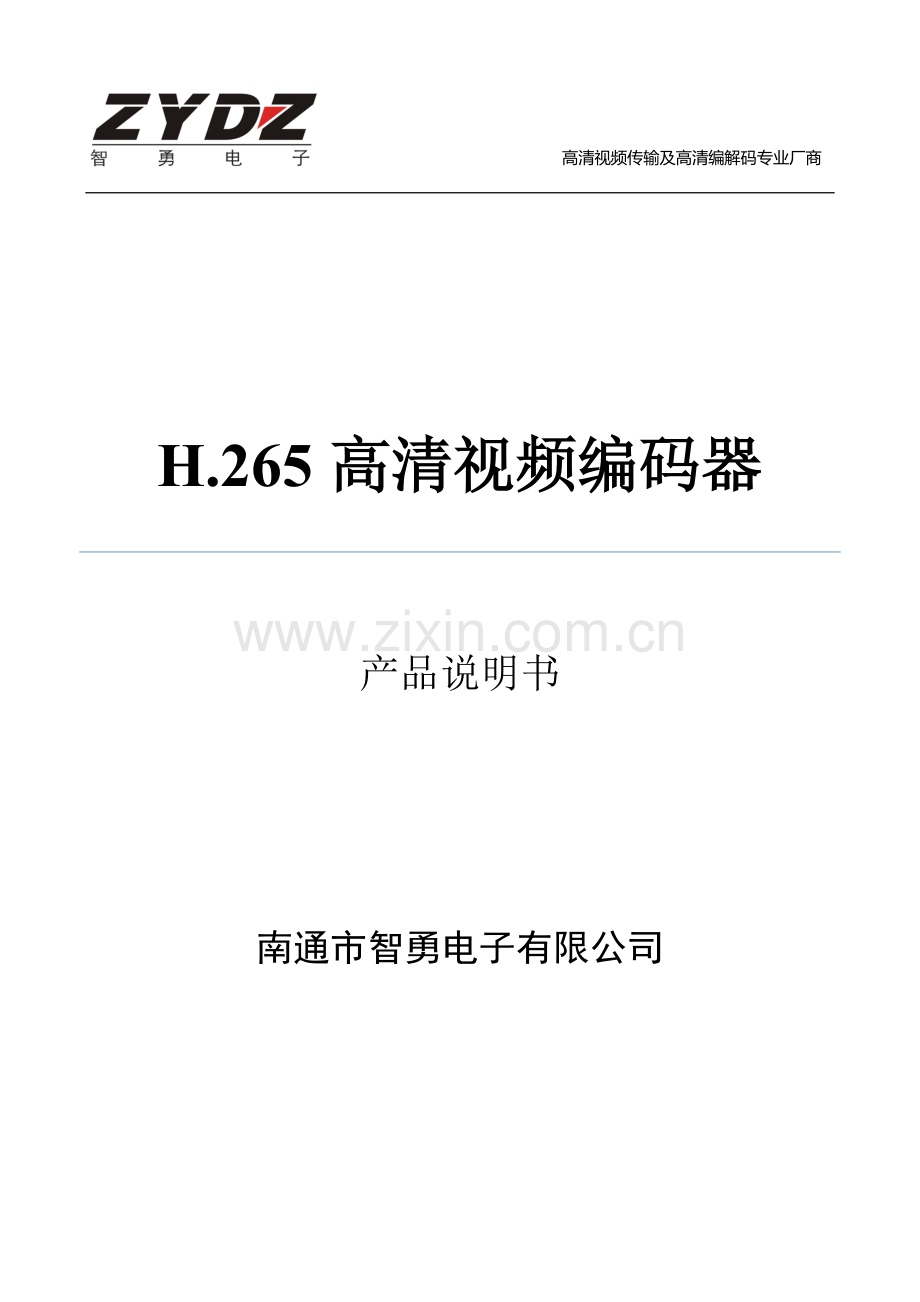

H.265高清视频编码器说明书.doc

高清视频传输及高清编解码专业厂商

H.265高清视频编码器

产品说明书

南通市智勇电子有限公司
一、 产品简介

HDMI编码器

SDI编码器

VGA编码器

H.265高清视频编码器有ZY-HDMI-H-E（HDMI高清编码器）、ZY-SDI-H-E（SDI高清编码器）、ZY-VGA-H-E（VGA高清编码器）三款产品，是南通市智勇电子有限公司自主研发的用于高清视频信号（720P/1080P等）编码及网络传输的硬件设备，采用最新高效H.265高清数字视频压缩技术，具备稳定可靠、高清晰度、低码率、低延时等特点。输入高清HDMI、SDI、VGA高清视频、音频信号，进行编码处理，经过DSP芯片压缩处理，输出标准的TS网络流，该产品的推出填补了业内空白，直接取代了传统的采集卡或软件编码的方式，采用硬编码方式，系统更加稳定，图像效果更加完美，广泛用于各种需要对高清视频信号及高分辨率高帧率进行采集并基于IP 网络传送的场合,强大的扩展性更可轻易应对不同的行业及需求，可作为视频直播编码器。采用工业控制精密设计，体积小，方便安装，功率小于5W，更节能，更稳定。
二、 产品特点：

智勇电子 | TEL:[phone] | Web:
21

l 硬件编码
l 支持H.265高效视频编码
l 支持H.264 BP/MP/HP
l 支持AAC G.711高级音频质编码格式
l CBR/VBR码率控制，16kbit/s～12Mbit/s
l 网络接口采用1000M 全双工模式
l 1通道HDMI或SDI或VGA+Audio输入
l 支持高达720P，1080P@60HZ的高清视频输入
l 支持图像参数设置
l HDMI编码支持HDCP协议，支持蓝光高清
l 支持HTTP，UTP，RTSP，RTMP，ONVIF 协议
l WEB操作界面，中英文配置界面可选
l WEB操作界面权限管理
l 支持广域网远程管理(WEB)
l 支持双码流输出
l 主码流与副码流可以采用不同的网络协议进行传输
l 支持流分辨率自定义输出设置
l 支持码流插入文字功能，XY轴，字体可设置
l 支持码流插入图像水印功能，XY轴可设置
l 支持一键恢复出厂配置
l 低功耗电源设计

三、 产品应用：
1) 网络电视IPTV高清编码器
2) 可接入NVR硬盘录像机
3) 数字标牌高清流服务器
4) 视频会议系统视频服务器
5) 网络会议系统视频采集
6) 代替高清视频采集卡
7) 酒店宾馆有线电视系统

四、 接口说明：

说明：
a) 电源输入----- 12V/DC 输入接口，采用12V1A电源，如果是5V输入时，选用5V/2A
b) 初始化按钮------用于复位设备，当开机后，按住不放10后，设备IP恢复至出厂IP，192.168.0.31
c) 视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。
d) 1000M网口------1000M以太网接口。
e) 状态指示-------正常工作时，会闪动。当按住复位钮时，会快速闪动。
f) 电源指示-----用于指示电源是否正常。

输入：
视频
HDMI、SDI、VGA
分辨率
1920×1080_60i/60P、1920×1080_50i、1280×720_60p
1280×720_50p等
编码
H.264/H.265
码率
16kbit/s～12Mbit/s
码率控制
CBR/VBR
GOP类型
可调

音频：
编码格式
AAC、G.711
采样率
32K 44.1K
比特率
48K，64K，96K，128K，160K，192K，256K
采样精度
24 bit
码率
64Kb/s~384Kb/s

系统：
RJ45
1000M网口
目流
HTTP，UTP，RTSP，RTMP，ONVIF 协议
配置界面
WEB操作界面
升级
可通过网络进行软件升级

通用：
尺寸
(宽x长x高) 165*85*24mm
重量
单台0.3KG
温度范围
0~45℃(工作)，-20~80℃(存储)
电源
12V/1A 或 5V/2A
功耗
5W/1路

五、 系统设置：
WEB操作界面设置时，需修改配置电脑的IP 192.168.0.* ，高清编码器出厂默认IP为：192.168.0.31
复位初始化：面板上有个RST　用于对高清编码器进行初始化复位，在通电状态下，按住不放,状态显示灯会快速闪动，不亮后，放开按钮，所以参数会初始化。IP初始化后为：192.168.0.31
1. 电脑IP地址设置
电脑IP可设置为：192.168.0.* 注：*除31之外的0－254的任意一个
2. 打开IE浏览器
输入：192.168.0.31 进入WEB界面 用户名：admin 密码：admin

3. 状态显示

说明：
1、 输入状态：当有高清视频输入时，会显示输入的分辨率大小，如果无显示，说明无输入。
2、 主流状态：显示你所设置的主流输出流分辨率的大小，以及访问地址。
3、 次流状态：显示你所设置的次流输出流分辨率的大小，以及访问地址。
4、 主流实时浏览：可通过本机电脑实时浏览主流视频，点：播放，需先安装VLC软件。
5、 次流实时浏览：可通过本机电脑实时浏览次流视频，点：播放，需先安装VLC软件。
4. 网络设置

说明：设备的IP地址，出厂默认为：192.168.0.31, 如果客户修改后，忘记了IP地址，可在通电的状态下按面板上的复位键8秒后重启，恢复出厂默认值。
5. 主编码设置

5.1 主流编码设置：
5.1.1编码方式：H.265 / H.264 可选
5.1.2 编码算法：baseline profile / main profile / high profile
5.1.3 编码帧率：5-60帧
5.1.4 码流控制：VBR、CBR
5.1.5 关键帧间隔：30
5.1.6 编码尺寸：1920*1080、1600*900、1440*1050、1440*900、1360*768、1280*720
1280*800、1280*768、1024*768、1024*576、960*540、850*540、850*540
850*480、800*600、720*576、720*540、720*480、720*404
5.1.7 视频比特率：16-1200K 网络带宽设置
5.1.8 波动范围：网络带宽的波动值。10%、20%、30%、40%、50%

5.2 主流协议设置
5.2.1 HTTP 协议：/main 启用/禁用
5.2.2 HTTP端口：1-65535 可选
5.2.3 RTSP 协议: /main启用/禁用
5.2.4 RTSP端口：1-65535可选
5.2.5 组播IP：232.255.42.42 可修改 启用/禁用
5.2.6 组播端口：1-65535可选
5.2.7 RTMP上传服务器地址：222.240.171.105 可根据流媒体服务器IP修改。
5.2.8 RTMP上传服务器端口：1-65535可选
5.2.9 RTMP上传目录名：可自定
5.2.10 RTMP上传节点：可自定
5.2.11 ONVIF：启用/禁用 安防监控用通讯协议。

5.3 OSD设置
可输入中文，英文，图像
5.3.1 文本X坐标：0-1920 文本显示的左右位置
5.3.2 文本Y坐标：0-1080文本显示的上下位置
5.3.3 字体大小：8-72 文本显示在显示屏上的大小
5.3.4 透明度：0-128 数值越大，显示越明显
5.3.5 文本：你要显示的内容。
5.3.6 图片显示：关闭/打开 关闭：不显示图像，打开：显示图片
5.3.7 图片X坐标：4-1920 图像显示左右的位置
5.3.8 图片Y坐标：4-1080 图像显示上下的位置
5.3.9 透明度：0-128 数值越大，显示越明显
5.3.10 图像名称：显示要上传的图像名称
5.3.11 上传图像：选择要上传的图像，这支持*.bmp格式的图片

5.4 图像质量设置
5.4.1 亮度:0-100 调节图像的亮度
5.4.2 对比度：0-100 调节图像的对比度
5.4.3 色调：0-100 调节图像的色调
5.4.4 饱和度：0-100 调节图像的饱和度

6. 副流编码设置

注：设置方式与主流一样。

7. RTMP协议设置
7.1 RTMP协议选择：启用
7.2 设置RTMP上传服务器地址
7.3 设置RTMP上传服务器端口
7.4 设置RTMP上传目录
7.5 设置RTMP上传节点
7.6 Adobe Flash服务器测试：
7.6.1 安装软件：Flash+Media+Server3.5 安装时不需要输入序列号，用户名密码都输入：1
7.6.2 启动后台软件：

7.6.3 打开FlashPlayer 文件夹中的：VideoPlayer.html
7.6.4 输入:rtmp://ip地址/rtmp/hdmi 然后选live就可以看到图像了或输入：rtmp://192.168.1.100:1935/live/hdmi 选中：LIVE 点：Play stream

8. Wowza 服务器测试说明
8.1 Wowza软件的安装
运行wowzaStreamingEngine-4.0.5
注册码：ET1A4-KxrGd-Eaj9T-dTbcf-rZNza-9xaJd-7nQQnuhkxkpm
在安装过程中软件会提示安装jdk-8u5-windows-64软件。完成软件安装。
8.2 运行：Wowza Streaming Engine Manager

8.3 进入测试界面

Server输入：rtmp://192.168.1.123:1935/live
Stream输入：hdmi

9. 无线WiFi设置
9.1 无线WIFI连接示意图

连接示意图如上图所示，当解码设备无WIFI功能时，需要通过网线或网络连接至无线路由器上。以保证网络的畅通。如果采用带无线WIFI功能的笔记本时，通过无线连接至无线路由器上。

9.2 无线路由器的设置
设置无线路由器用户名

设置无线路由器的密码

9.3 高清编码器无线WIFI设置
通过网线连接高清编码器，进入网络设置界面。设置内容如下图：

注意：当高清编码器RJ45口连接有网络时，此时无线WIFI功能自动关闭，当无RJ45网络时，WIFI自动打开。切换时需断电重启。
启用了WIFI功能后，以WIFI　IP地址进行登录WEB配置。

10. 音频编码设置

音频比特率：48K、64K、96K、128K、160K、192K、256K
音频编码方式：AAC、MP3
音频重采样：32K，44.1K
11. 系统设置

12. 中英文转换

13. 远程解析操作
13.1 注册花生壳、激活免费域名解析服务。
1、 花生壳地址：
2、 登录—我的控制台—产品管理—域名管理
3、 选择壳域名-选中域名—激活花生壳

13.2、路由器设置动态DNS（以DLINK路由为例）
1、登录路由—维护—动态DNS

2、启用DDNS，并选择提供者“花生壳”；输入帐号及密码。此处的帐号密码即为在花生壳注册的帐号密码。
3、DDNS帐号测试，花生壳在激活状态下会显示服务级别及域名；注意：花生壳激活会有一定的滞后，如显示状态为关闭或离线，请在路由器状态中断开网络，再重新连接；或稍后再试。

13.3、端口映射（端口转发）
1、选择：高级—高级端口转发规则

2、在应用程序名称中选择“HTTP”，添加到左侧，端口号可映射全部端口1-9000，或为编码器HDMI编码设置中的端口号，如：88.
（注意：80、8080常用端口有的电信运营商会屏蔽，通过域名解析访问时建议使用88端口）

13.4、编码器设置
1、 登录编码器—网络设置，默认网关、DNS均为所在路由器登录地址。

2、 编码器设置中，HTTP端口建议使用88.

13.5域名解析检查
1、 在电脑开始--运行中，运行cmd；确定。

2、输入命令：nslookup ;并回车确认。（下划线部分应为实际注册花生壳的域名）。

3、红色部分显示的IP是否和路由器状态栏中公网的IP一致？如不一致，说明域名解析未成功。

路由器公网IP
13.6、检查端口映射是否正确
1、 在电脑开始--运行中，运行cmd；确定。
2、 输入命令：telnet 88并回车确认。（下划线部分应为实际域名空格端口号）。
3、 全黑屏为正常。

13.7、、远程登录地址::88 (实际域名：端口号)

13.8、VLC播放地址：:88/hdmi

注意：RTSP建议使用554端口

14. VLC解码配置
1、VLC播放设置
VLC软件的版本号为：Ver:2.2.1

2、VLC录像设置
点：播放箭头
