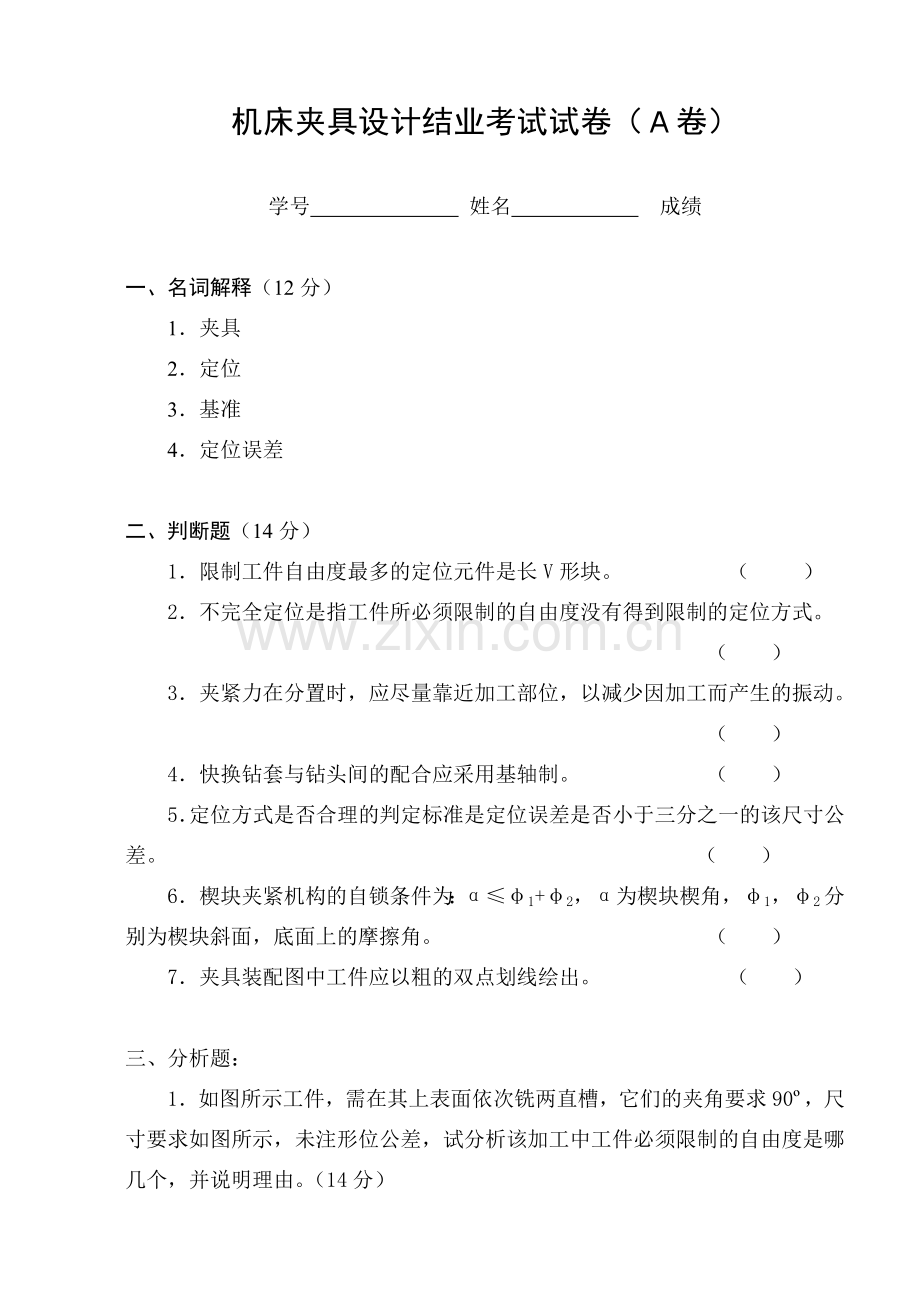

机床夹具设计结业考试试卷（Ａ卷）

学号 姓名 成绩

一、名词解释（12分）
1．夹具
2．定位
3．基准
4．定位误差

二、判断题（14分）
1．限制工件自由度最多的定位元件是长V形块。 （ ）
2．不完全定位是指工件所必须限制的自由度没有得到限制的定位方式。
（ ）
3．夹紧力在分置时，应尽量靠近加工部位，以减少因加工而产生的振动。
（ ）
4．快换钻套与钻头间的配合应采用基轴制。 （ ）
5．定位方式是否合理的判定标准是定位误差是否小于三分之一的该尺寸公差。 （ ）
6．楔块夹紧机构的自锁条件为：α≤φ1+φ2，α为楔块楔角，φ1，φ2分别为楔块斜面，底面上的摩擦角。 （ ）
7．夹具装配图中工件应以粗的双点划线绘出。 （ ）

三、分析题：
1．如图所示工件，需在其上表面依次铣两直槽，它们的夹角要求90º，尺寸要求如图所示，未注形位公差，试分析该加工中工件必须限制的自由度是哪几个，并说明理由。（14分）

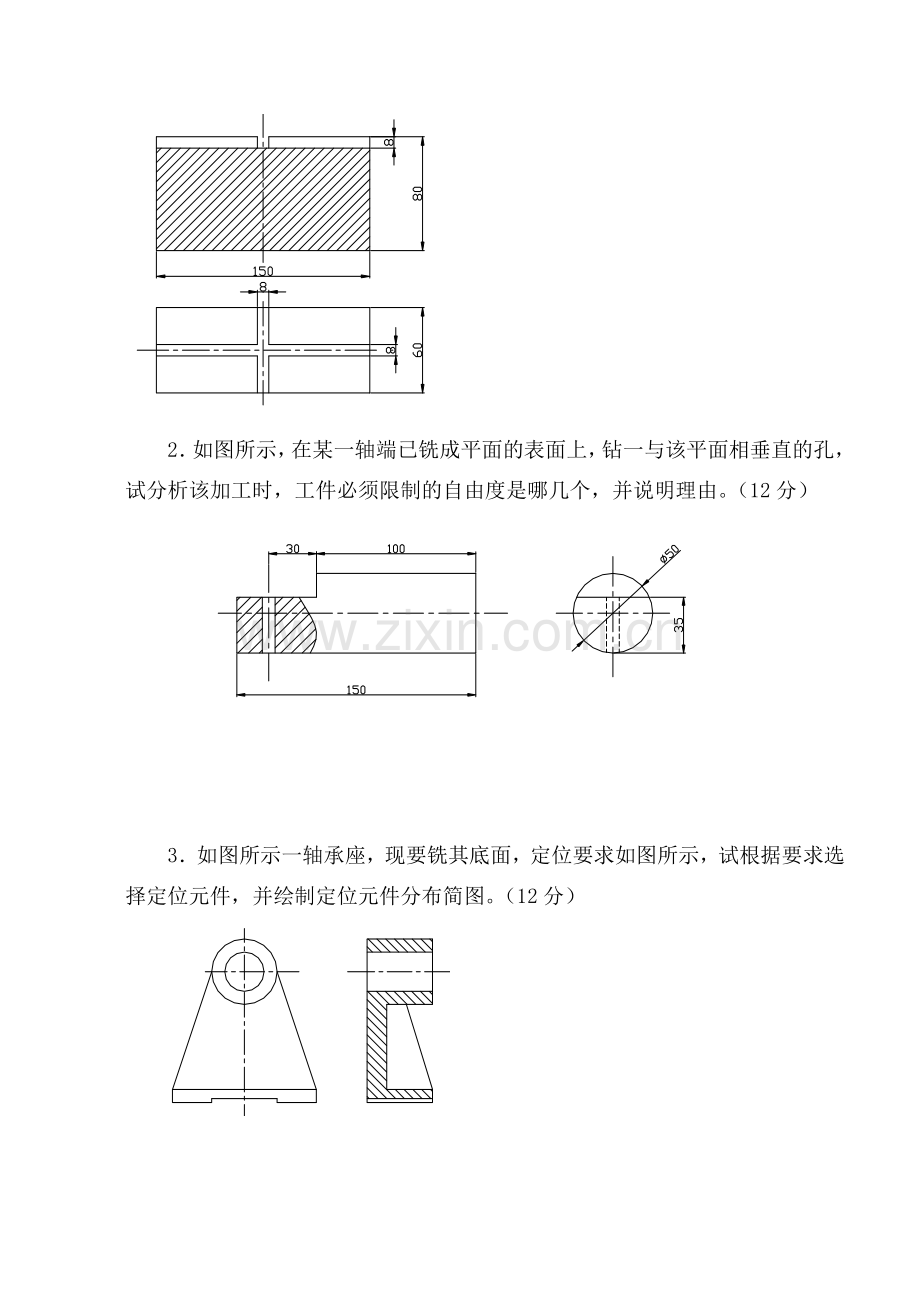

2．如图所示，在某一轴端已铣成平面的表面上，钻一与该平面相垂直的孔，试分析该加工时，工件必须限制的自由度是哪几个，并说明理由。（12分）

3．如图所示一轴承座，现要铣其底面，定位要求如图所示，试根据要求选择定位元件，并绘制定位元件分布简图。（12分）

4．图示夹紧机构设计或夹紧力的分置有无问题？若有，请改正并说明理由。
（1） 采用图示夹紧机构夹紧工件。（6分）

（2）在图示部位施加夹紧力夹紧工件。（6分）

四、综合题：
1．在一工件上表面上钻孔，底侧面均采用支承板定位，各尺寸如图所示，试计算该方式的定位误差，并判定定位方式是否合理，若要更进一步减少定位误差，可采取什么措施？（12分）

2．如图所示，在立式镗床上对一箱体表面上的孔进行镗孔操作，采用箱体底面一面两孔定位，试分析该定方式的定位误差，并判定定位方式是否合理？若要进一步减少定位误差，可采取什么措施？
机床夹具设计结业考试试卷（B卷）

学号 姓名 成绩

一、名词解释（12分）
1．夹紧
2．欠定位
3．六点定位原则
4．基准位移误差

二、判断题（14分）
1．在工件底面上布置两个支承板，则它们同时限制工件的四个自由度。（ ）
2．工件必须限制的自由度是指工件上影响加工精度获得的自由度。（ ）
3．一个菱形销可限制工件的两个自由度。 （ ）
4．偏心夹紧机构的自销条件为～20。 （ ）
5．定位误差可以减少，但不能消除。 （ ）
6．分度方式可分为轴向分度和径向分度两大类。 （ ）
7．夹具装配图中工件应用粗实线绘出。 （ ）

三、分析题：
1．如图所示一轴，需沿其径向钻互成120º夹角的两个径向孔，尺寸要求如图所示，试分析该加工时工件必须限制的自由度是哪几个，并说明理由。（12分）

2．如图所示，在某一轴端已铣成的平面上钻一与该平面垂直的孔。试分析该工件加工时，工件必须限制的自由度是哪几个，并说明理由。（12分）

3．如图所示一工件，底面用两支承板，两端用短V块定位，试分析该定位方式中各定位元件限制的自由度。该定位方式是否合理？若不合理，试提出改进方法。（14分）

4．图示夹紧机构及夹紧力的分置有无问题，若有，请改正并说明理由。（10分）

四、综合题：
1．如图所示，在一轴端钻孔，采用α=90º的V块定位，试计算该方式的定位误差大小，该定位方式是否合理？若不合理，请指出改进措施。（12分）

2．如图所示一工件，采用一面两孔定位，各尺寸标注如图，试确定菱形销与孔的配合尺寸，并计算该定位方式的定位误差。（14分）
