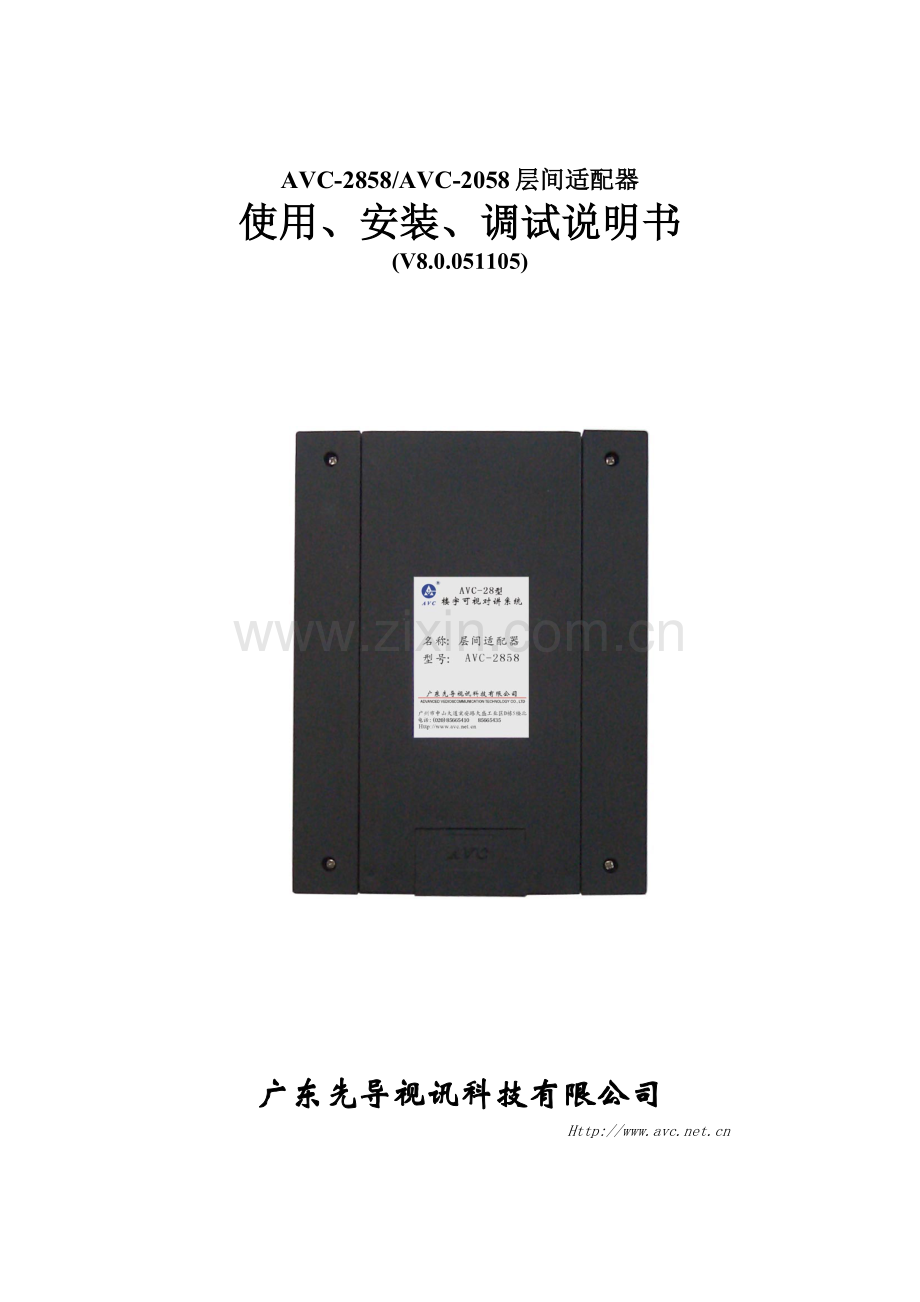

AVC-2858/AVC-2058层间适配器
使用、安装、调试说明书
(V8.0.051105)

广东先导视讯科技有限公司
Http://

AVC-28楼宇可视对讲系统 AVC-2858 /2058层间适配器

AVC-2858/AVC-2058层间适配器

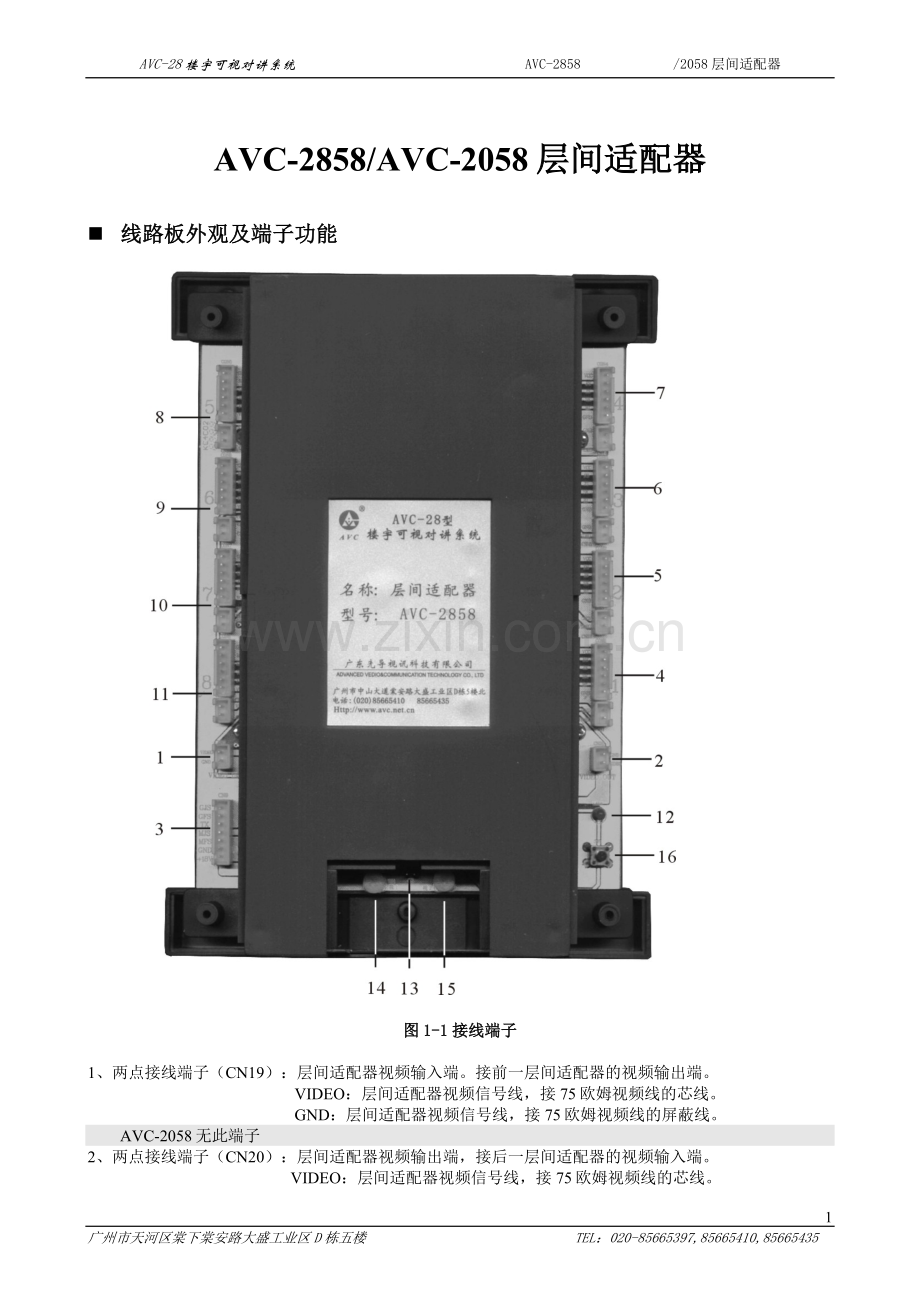

n 线路板外观及端子功能

图1-1接线端子

1、 两点接线端子（CN19）：层间适配器视频输入端。接前一层间适配器的视频输出端。
VIDEO：层间适配器视频信号线，接75欧姆视频线的芯线。
GND：层间适配器视频信号线，接75欧姆视频线的屏蔽线。
AVC-2058无此端子
2、 两点接线端子（CN20）：层间适配器视频输出端，接后一层间适配器的视频输入端。
VIDEO：层间适配器视频信号线，接75欧姆视频线的芯线。
GND：层间适配器视频信号线，接75欧姆视频线的屏蔽线。
AVC-2058无此端子
3、 七点接线端子（CN9）：连接到联网切换器对应的端口或层间总线上。
+18：层间适配器电源（+18V）进线。
GND：层间适配器电源地。
MFS：门口机声音发送线。
MJS：门口机声音接收线。
TX：层间适配器通信线。
GFS：管理机声音发送线。
GJS：管理机声音接收线。
4、第一路分机端口：接到第一路室内分机端口。含有一个两点接线端子和一个六点接线端子。若要省线，“JS”和“SK”可共用一根线。 （八路分机的各接线端子相同，以后的省略。）
两点接线端子（CN11）：
VIDEO：视频信号线。
GND：视频信号地。
六点接线端子（CON1）：
+15：室内分机电源（+15V）进线。
FS：室内分机声音接收线。
JS：室内分机声音发送线。
SK：室内分机开锁信号线。
BJ：室内分机报警信号线。
GND：室内分机电源地。
对于AVC-2058，无CN11端子，六点接线端子（CON1）改为五点接线端子，+15不接

5、第二路分机端口：接到第二路室内分机端口。各接线端功能同第一路。
6、第三路分机端口：接到第三路室内分机端口。各接线端功能同第一路。
7、第四路分机端口：接到第四路室内分机端口。各接线端功能同第一路。
8、第五路分机端口：接到第五路室内分机端口。各接线端功能同第一路。
9、第六路分机端口：接到第六路室内分机端口。各接线端功能同第一路。
10、第七路分机端口：接到第七路室内分机端口。各接线端功能同第一路。
11、第八路分机端口：接到第八路室内分机端口。各接线端功能同第一路。
12、功能设置指示灯
13、视频匹配电阻跳线JP1：如无重影则不接。（AVC-2058无此跳线）
14、电位器（VR1）：调节输入视频的大小。（AVC-2058无此电位器）
15、电位器（VR2）：调节调节放大器放大倍数大小。（AVC-2058无此电位器）
16、功能设置按钮

n 性能特点
l 一个层间适配器最多可接八户室内分机，且各路分立。
l 内有室内分机电源短路保护电路，若某个室内分机电源有短路时，层间适配器内相应的自恢复保险丝自动将电源切断，从而保证其它设备不受影响。故障解除后自恢复保险丝自动复原。（AVC-2058无此功能）
l 内有视频放大电路，补偿视频信号经过长距离传输后的衰减。（AVC-2058无此功能）
l 可任意设置各个房间的房间号码，操作简单方便。

n 调试指南：
一．恢复房号到出厂状态
按下“功能设置按钮”三秒，此时“功能设置指示灯”闪烁三次，表示房间号码已恢复到出厂状态（出厂的房间号为101~108）。

二．设置房间号码
在系统已经连接好，门口机能够呼叫室内分机的情况下就可以设置房间号码了。为了方便调试，要预先做一根连接线用于连接层间适配器和室内分机。必须要两个人配合才能设置好房间号码：一个人在门口机旁，我们称之为甲；一个人在层间适配器旁，我们称之为乙。设置房间号码有两种方法，下面我们逐一介绍。
方法一：
1） 乙将室内分机接在层间适配器的第一路分机端口。
2） 甲在门口机按“1*”，显示“----”，输入四位管理员密码（出厂状态为“6666”），显示“PASS”，显示“ SyS”，再按“7*”，屏幕显示“0 ”，此时暂时停下来，通知乙按下层间适配器的“功能设置按钮”。
3） 乙收到甲的通知后，按下“功能设置按钮”，此时“功能设置指示灯”闪烁，表示可以进行各个房间号码的设置了，此时通知甲进行下一步骤的操作。
4） 甲收到乙的通知后，按下原来第一路的房间号码（如“101”），然后按“*”键，如果屏幕显示“PASS”，同时蜂鸣器发出“嘀”的一声长响，接着显示“1 ”，表示可以输入 “现房间号1”，按下现在要设置第一路的房间号码（如“201”），然后按“*”键，如果屏幕显示“PASS”，同时蜂鸣器发出“嘀”的一声长响，接着显示“2 ”，表示可以输入 “现房间号2”…… 最多可接连输入八个新的房间号（因为一个层间适配器只能接八个室内分机）。如想中途退出设置，只需按两下“*”键即可。

小提示：
当在步骤4甲按下原来第一路的房间号码成功后，第一路的分机会发出振铃声，乙可提起话筒与甲通话。如果甲按下原来第一路的房间号码＋“*”键后屏幕显示“Err0”，则有可能乙没有按下层间适配器的“功能设置按钮”，“功能设置指示灯”也没有闪烁；也有可能是该房间号码不存在。

方法一次可设置8个房间号码，但比较烦琐，而且门口机一定是数码的才可以。相对而言，方法二比较简单，数码式和直按式门口机都可以使用，但一次只能设置一个房间号码。

方法二：
1） 乙将室内分机接在层间适配器的要设置房号的分机端口。
2） 乙按下层间适配器的“功能设置按钮”，此时“功能设置指示灯”闪烁，然后一直按住室内分机的“呼叫/报警”键；接着通知甲输入房号。
3） 甲在门口机输入要设置的房号（如“201”），这时该路分机发出振铃声，表明该路房号已设置成功，乙可放开室内分机的“呼叫/报警”键
小提示：
安装时如不小心按到“功能设置按钮”，导致指示灯闪烁，可拔掉CN9插头和交流电源使层间适配器断电，然后再把CN9插回，接上交流电源即正常。

三．视频调整
1） 视频调整电位器VR1、VR2一般情况下在出厂时已经调好，不需要再调整。如需调整，则先将VR1调到最大，然后调节VR2使图像清晰不扭曲、不翻滚。
2） 如果分机图像有重影，请在JP1插座端插上短路插板，如无重影则不必插。

n 安装方法：
外形尺寸：210X160X45mm
P.N.：A3-28-580-00A
安装在墙上、弱电井或配电柜内
