知豆整车培训资料文档幻灯片.ppt

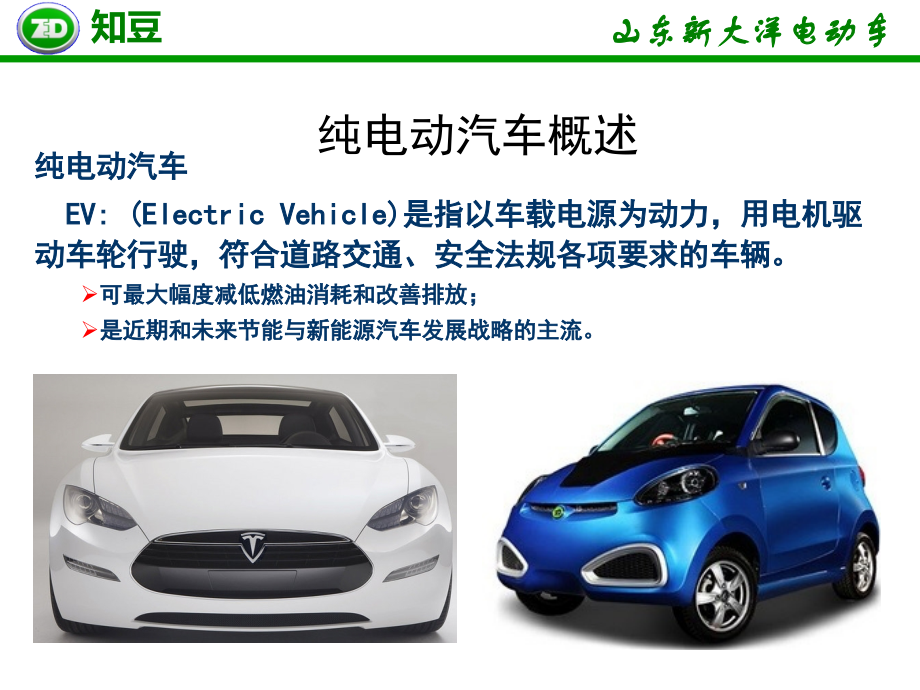

山东新大洋电动车,知豆,知豆纯电动汽车整车控制系统培训,纯电动汽车概述,纯电动汽车,EV:(Electric Vehicle)是指以车载电源为动力，用电机驱动车轮行驶，符合道路交通、安全法规各项要求的车辆。,可最大幅度减低燃油消耗和改善排放；,是近期和未来节能与新能源汽车发展战略的主流。,纯电动汽车概述,知豆电气术语解释,主要内容,知豆电气系统简介,1,仪表显示,驾驶操作,3,充电维护与注意事项,4,实车讲解,5,2,知豆电气系统简介,-,整车概述,1,1,整车尺寸,2765 x 1540 x 1555,解决城市交通拥堵的精灵,锂电池动力，无污染,真正的零排放纯电动车,百公里耗电,8,度,老百姓开得起的车,220,V,交流充电，续行里程,160Km,便利出行，愉快驾驶,知豆电气系统简介,-,整车性能,1,1,知豆电气系统简介,-,整车配置,1,1,知豆电气系统简介,-,整车,电控,1,BMS,电机,控制器,充电器,VMS,电池,多媒体,仪表,CAN1,CAN2,CAN BUS,动力电缆,知豆电气系统简介,-VMS,1,整车电控系统,整车控制器,（,VMS,）,整车的控制中心、网络中心,兼具网关和部分电器件的控制功能,知豆电气系统简介,-,电机电控,1,电机系统,驱动电机,电机是车辆行驶的动力源，直接或通过传动装置驱动车轮,采用永磁直流无刷电动机，取消了有电刷强制换相的机械结构,免于维护且启动转矩大、比功率高、寿命长、效率高,电机控制器,完成电动机的驱动转矩和旋转方向的控制。,将当前电机信息通过,CAN,总线传回,VMS,，供整车控制及仪表显示,体积小，电池容量大，安全可靠，防护等级高。,知豆电气系统简介,-,电池系统,1,单体电池,高压继电器,高压熔断器,BMS,高压接插件,电池箱,分流器,动力线,知豆动力电池系统组成,知豆电气系统简介,-,电池系统,1,知豆动力电池系统结构,电池箱,功能：,1,、集中安装、固定单体电芯；,2,、电芯及,BMS,防护,设计要点：,1,、单体电芯、包内器件的排布要合理；,2,、防护（防尘、水、碰撞,）；,3,、热管理；,5,、使用寿命（,BMS,、,VMS,、充电机配合）,电池箱,高压连接线束带接插件总成,箱体侧高压接插件,知豆动力电池系统结构,高压插件,出线端为高压航空插件，可以保证可靠连接,知豆动力电池包结构,高压零件,高压接触器,高压熔断器,分流器,知豆动力电池系统结构,BMS,主控模块,功能：,1,、单体电芯状态获取并判断、均衡控制；,2,、剩余电量,SOC,估算、健康度,SOH,估算；,3,、高压接触器开关控制、热管理、系统绝缘检测；,4,、对外通信，接收指令并反馈自身状态。,设计要点：,1,、系统架构、,EMC,设计；,2,、系统硬件设计并测试；,3,、功能定义及算法开发；,4,、系统软件开发并测试；,5,、集成测试。,知豆电气系统简介,-,充电机,/DC,1,知豆车载充电机,/DC-DC,车载充电机功能：,1,、交直流转换；,2,、对外通信，接收指令并反馈自身状态。,DC,功能,:,1,、实现电压变换,(72V,转,12VDC),2,、稳定输出,(13.8VDC-14.2VDC),知豆充电接口,车身侧充电插座,随车充电枪,1,、,IP55,防护等级，更好地维护人员安全；,2,、接口符合欧标要求，适用于电动汽车交流充电模式,2,连接方式,B,的充电模式；,3,、具备主动断电保护开关，防止拔枪拉弧；,充电机,BMS,电池,电机控制器,电机,DC-DC,交流充电插头,整车低压用电,12V,蓄电池,整车充,/,供电系统,220V AC,72VDC,72VDC,72VDC,12VDC,充电流程图,供电流程图,仪表显示,2,知豆组合仪表,功能：,用于指示车辆各种行车状态，包括车速、剩余电量、行驶里程及各种灯光指示等；,基本参数：,输入电压：,12V,；,工作电压：,9-16V,；,静态电流：,3mA,；,最大负载电流：,2A,仪表的作用就是把信息直观的显示给驾驶员让驾驶员知道了解车子的状况，仪表本身出现故障的可能性很小，大多数问题不是仪表本身的问题，例如，仪表显示的,SOC,不准、仪表不显示车速、仪表不显示灯光符号、电池单体温度过低、总线通讯故障等。,仪表显示,1,2,仪表显示,1,2,注意：当钥匙打到ACC的时候，相关报警灯会进行自检,自检完成以后，如果系统正常，故障灯为熄灭状态。,驾驶操作,1,3,Key,钥匙介绍,OFF:,点火开关关闭，方向盘锁止,ACC:,位置转向系统开锁,电气附件电路接通,ON:,接通低压电路，所有高低压电气回路可工作；,整车使能，车辆处于可行驶状态,Pedal,踏板介绍,踏板机构由制动踏板和油门踏板组成，无离合器踏板。,Gear,档位介绍,选换挡采用电子信号来控制，有三种状态：,D,（前进）,N,（空挡）,R,（后退）,同自动档车辆，无需踩刹车进行,D,和,R,换档。,充电维护与注意事项,1,4,从后备箱取出充电线，先将充电手柄与车身的充电插座连接，然后将,三相充电插头接入电网，即可进行自动充电；,选择,220V/16A,有可靠接地的三相插座，拔掉车钥匙，取下后车辆右侧的充电座盖；,充电完成后，先拔掉三相充电插头，然后断开充电手柄与车身充电插座的连接。,Step1,Step 2,Step 3,正确的充电步骤,停车后，拉手刹制动，关断钥匙；,从后备箱取出充电枪及线束；,将线束一端的三脚插头插入家用,16A,插座中，充电枪插入车身插座；,充电过程中，可以通过仪表观察充电状态及动力电池电量；,确认充电结束后，先拔掉充电枪，最后拔下三脚插头；,注意事项：,充电连接线两端插头插入插座时，务必确保插接到位；,充电过程中禁止直接拔掉充电枪。,正确的行车步骤,确认红色急停开关已拉起闭合；,插入钥匙旋转至,ON,位置，,Ready,灯亮；,通过按钮将挡位切换至需要位置（,D-,前进或,N-,倒车）；,慢踩加速踏板，控制车辆前进或后退；,由,R,换至,D,档或由,D,换为,R,档时，均需要先按下至,N,档，再切换至目标档位。,注意事项：,行车过程中除特殊情况，禁止按下急停控制开关；,为保证用电经济性，行车过程中建议不要急踩加速踏板。,实车讲解,6,实车讲解,6,实车讲解,6,完毕，谢谢！,
