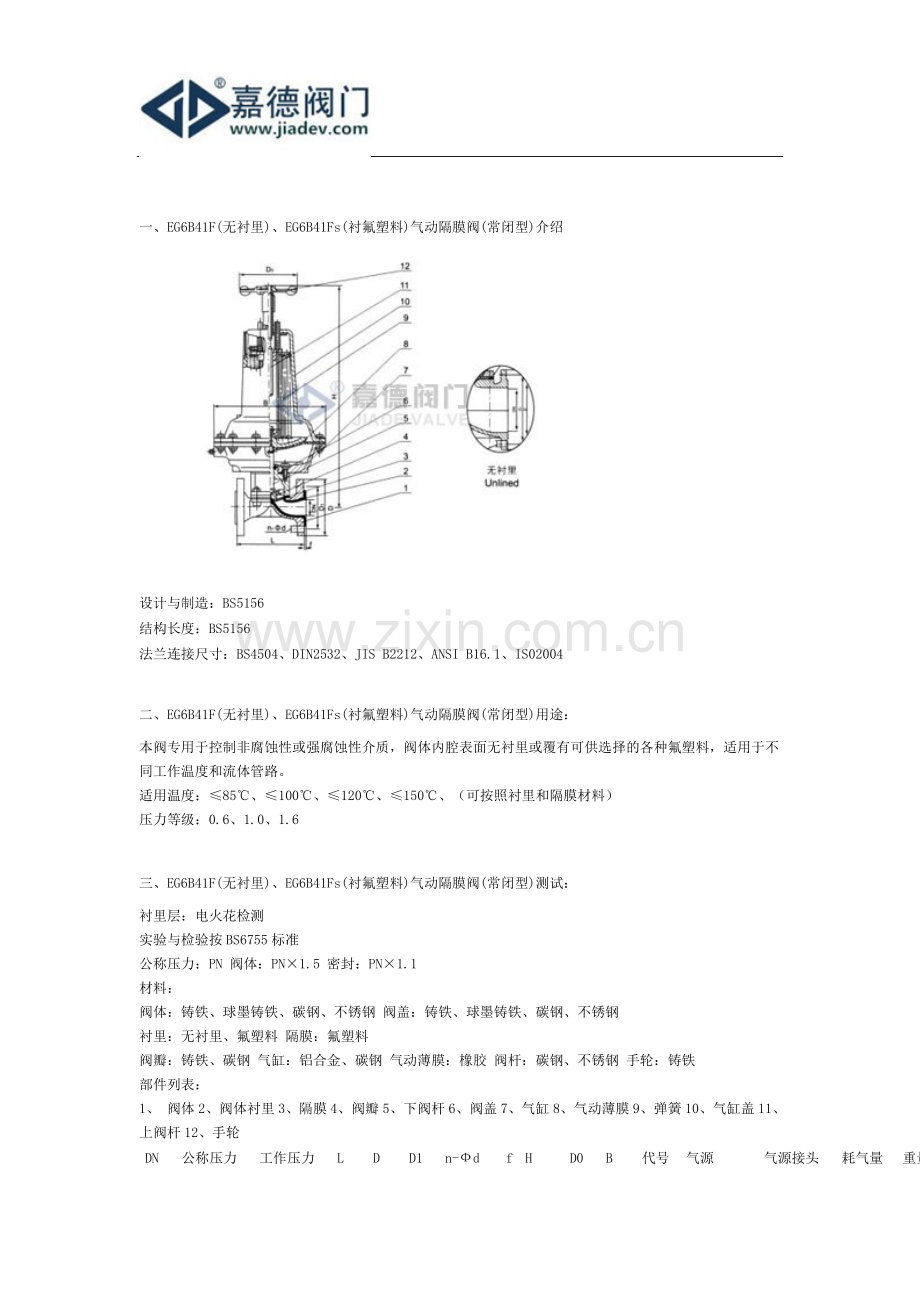

一、EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)介绍

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004
二、EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)用途：
本阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
三、EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)测试：
衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 手轮：铸铁
部件列表：
1、 阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、气动薄膜9、弹簧10、气缸盖11、上阀杆12、手轮
DN
公称压力
工作压力
L
D
D1
n-Фd
f
H
D0
B
代号
气源
压力
气源接头
耗气量
重量
15
1.6
1.6
108
95
65

2

20
117
105
75
4-13.5
2

120
168
61
0.3
1/8
163.87
7.2
25
127
115
85
4-13.5
2
394
120
168
61
0.3～0.4
1/8
196.65
8.9
32
146
140
100
4-17.5
2
400
120
168
61
0.3～0.4
1/8
229.4
10.6
40
259
150
110
4-17.5
2
485
165
260
62
0.3～0.4
1/4
1425.7
19.5
50
190
165
125
4-17.5
2
635
165
318
63
0.3～0.4
1/4
2284.1
34.9
65
1.0
1.0
216
185
145
4-17.5
2
650
165
318
63
0.3～0.4
1/4
3048
39.9
80
254
200
160
8-17.5
2
660
165
318
63
0.4～0.5
1/4
3244.7
51.9
100
305
220
180
8-17.5
2
816
280
425
64
0.4～0.5
3/8
6964.5
93.2
125
0.6
356
250
210
8-17.5
3
825
280
425
64
0.4～0.5
3/8
7439.7
105.3
150
406
285
240
8-22
3
1013
310
549
65
0.5
3/8
14912
184.5
200
0.4
521
340
295
8-22
3
1300
483
749
66
0.6
1/2
49161
407.4

注：1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端
4.当气源发生故障时，可操作手轮使阀门开启。
1. 气动隔膜阀可根据不同的介质和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2. 下表中带★标记的为本厂基型配置产品。
3. 当用户不提出要求时，气动隔膜阀的密封压力一般调试为0.66MPa，只有LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
4. 表中的OP为气源操作压力，LP为管道压力。

EG6B41Fs常闭型气动隔膜阀的气动装置型式、代号及适用范围
公称通径
工况条件
气动装置操作压力范围
ES60
ES61
ES62
ES63
ES64
ES65
ES66
20
OP

0.3

LP

1.0★

25
OP

0.46
0.29

LP

0.8★
1.0

32
OP

LP

40
OP

0.41
0.38
0.26

LP

0.2
1.0★
1.0

50
OP

0.42
0.36
0.2

LP

0.4
1.0★
1.0

65
OP

0.36
0.44
0.3

LP

0.2
1.0
1.0

80
OP

0.42
0.4

LP

0.4
1.0

100
OP

0.45
0.42

LP

0.5★
0.7

125
OP

0.48
0.5

LP

0.3★
0.6

150
OP

0.46
0.52
0.4
LP

0.1
0.4★
0.7
200
OP

0.4
LP

0.3★
250
OP

LP

常闭型气动隔膜阀的外形尺寸和参考质量
代号w
ES61
ES62
ES63
ES64
ES65
ES66
D0w
120
165
165
280
310
483
Bw
168
260
318
425
459
749
DN
H
Kg
H
Kg
H
Kg
H
Kg
H
Kg
H
Kg
20
390
9

25
391
10
452
18.5

32
413
12
474
20

40
418
13
478
22

50
449
16.5
487
25
620
34.5

65

503
30
636
40

80

512
39
645
46.5
799
82.5

100

549
48.5
686
56.5
819
93
918
151

125

702
64
835
104
940
159.5

293.5
150

898
113.5
998
186
1153
324
200

1231
407
250

1297
475

注：表中重均为短结构阀体。
