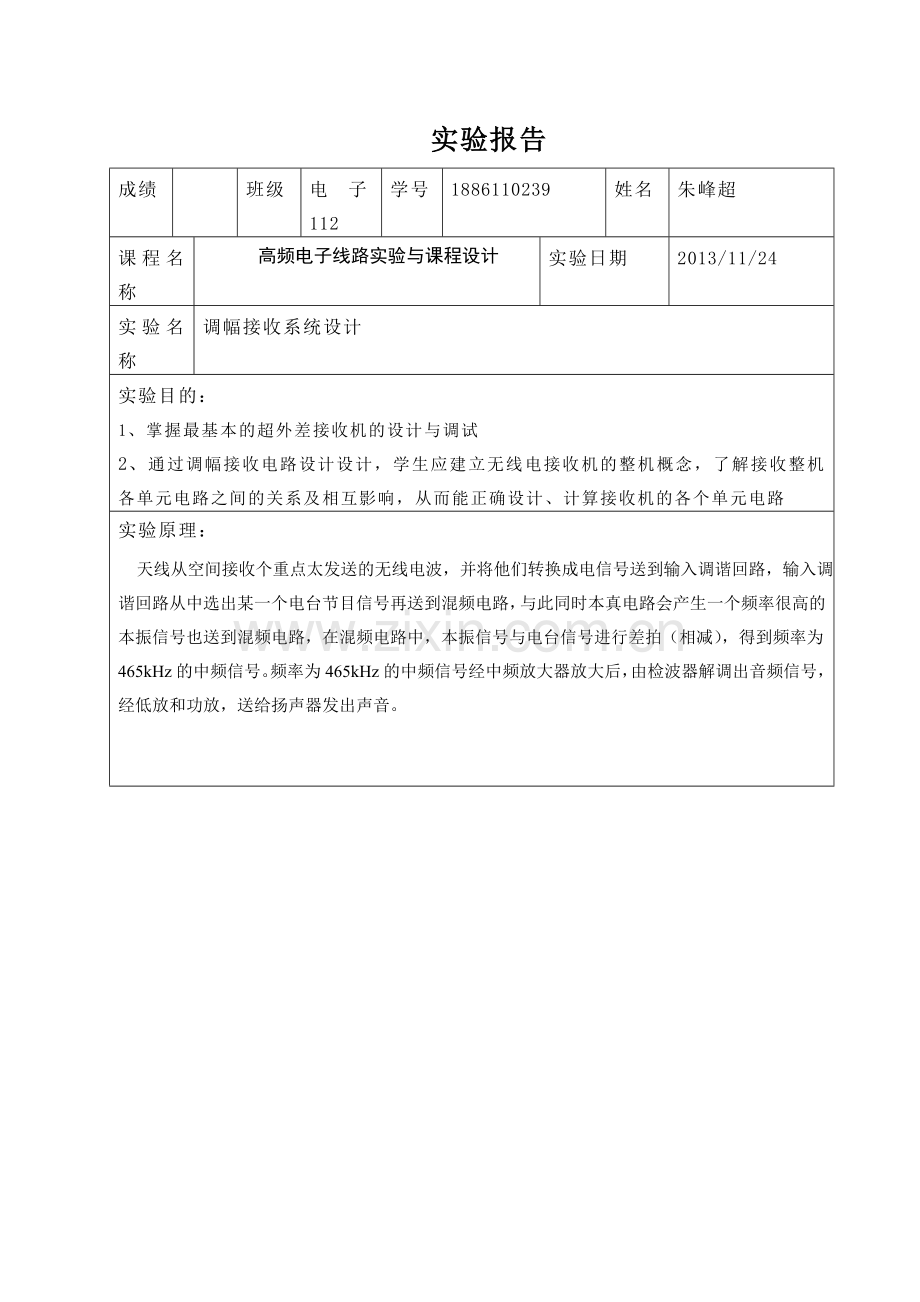

调幅接收系统设计.doc_第1页
第1页 / 共7页
调幅接收系统设计.doc_第2页
第2页 / 共7页
点击查看更多>>
资源描述
实验报告 成绩 班级 电子112 学号 1886110239 姓名 朱峰超 课程名称 高频电子线路实验与课程设计 实验日期 2013/11/24 实验名称 调幅接收系统设计 实验目的: 1、 掌握最基本的超外差接收机的设计与调试 2、 通过调幅接收电路设计设计,学生应建立无线电接收机的整机概念,了解接收整机各单元电路之间的关系及相互影响,从而能正确设计、计算接收机的各个单元电路 实验原理: 天线从空间接收个重点太发送的无线电波,并将他们转换成电信号送到输入调谐回路,输入调谐回路从中选出某一个电台节目信号再送到混频电路,与此同时本真电路会产生一个频率很高的本振信号也送到混频电路,在混频电路中,本振信号与电台信号进行差拍(相减),得到频率为465kHz的中频信号。频率为465kHz的中频信号经中频放大器放大后,由检波器解调出音频信号,经低放和功放,送给扬声器发出声音。 高频小信号放大电路 变频电路 中频放大电路 音频放大电路 该波形是由调幅源输出0.1mV、10MHz波形经高频放大器放大后得出38mV、10MHz的无失真信号 信号是由高频放大器输出信号直接输入变频器后得到的465KHz的微小失真波形。 该波形是由包络峰值检波输出的波形,失真较小,没有出现惰性和削底失真,其输出幅值达到了2.4V 实验总结: 1、没有实践,再好的理论也是没有用; 2、学到了很多在书本上所没有学到过的知识; 3、通过本实验提高了自己的实际动手能力和独立思考的能力。
