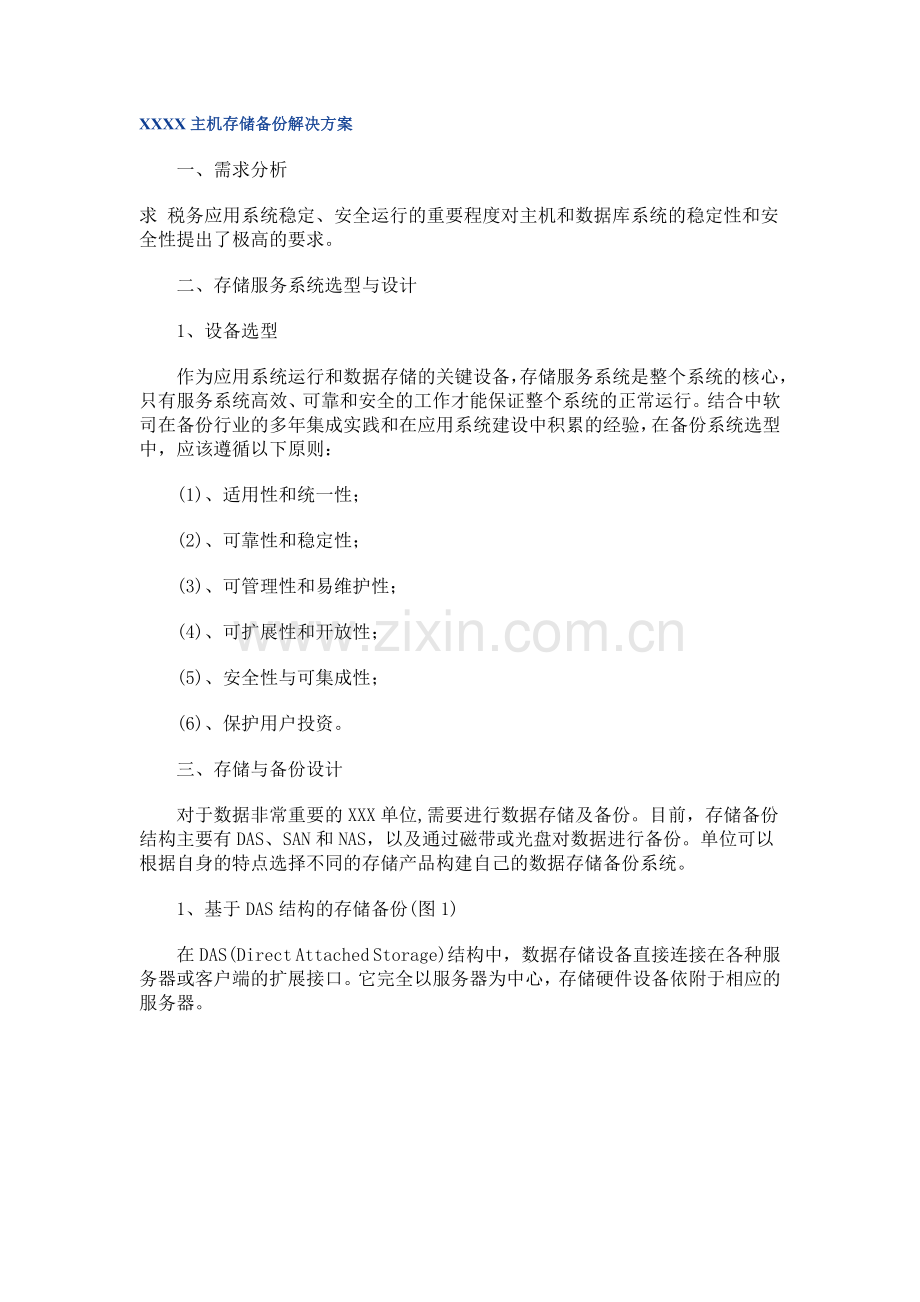

XXXX主机存储备份解决方案

　　一、需求分析
求 税务应用系统稳定、安全运行的重要程度对主机和数据库系统的稳定性和安全性提出了极高的要求。
　　二、存储服务系统选型与设计
　　1、设备选型
　　作为应用系统运行和数据存储的关键设备，存储服务系统是整个系统的核心，只有服务系统高效、可靠和安全的工作才能保证整个系统的正常运行。结合中软司在备份行业的多年集成实践和在应用系统建设中积累的经验，在备份系统选型中，应该遵循以下原则：
　　(1)、适用性和统一性；
　　(2)、可靠性和稳定性；
　　(3)、可管理性和易维护性；
　　(4)、可扩展性和开放性；
　　(5)、安全性与可集成性；
　　(6)、保护用户投资。
　　三、存储与备份设计
　　对于数据非常重要的XXX单位,需要进行数据存储及备份。目前，存储备份结构主要有DAS、SAN和NAS，以及通过磁带或光盘对数据进行备份。单位可以根据自身的特点选择不同的存储产品构建自己的数据存储备份系统。
　　1、基于DAS结构的存储备份(图1)
　　在DAS(Direct Attached Storage)结构中，数据存储设备直接连接在各种服务器或客户端的扩展接口。它完全以服务器为中心，存储硬件设备依附于相应的服务器。

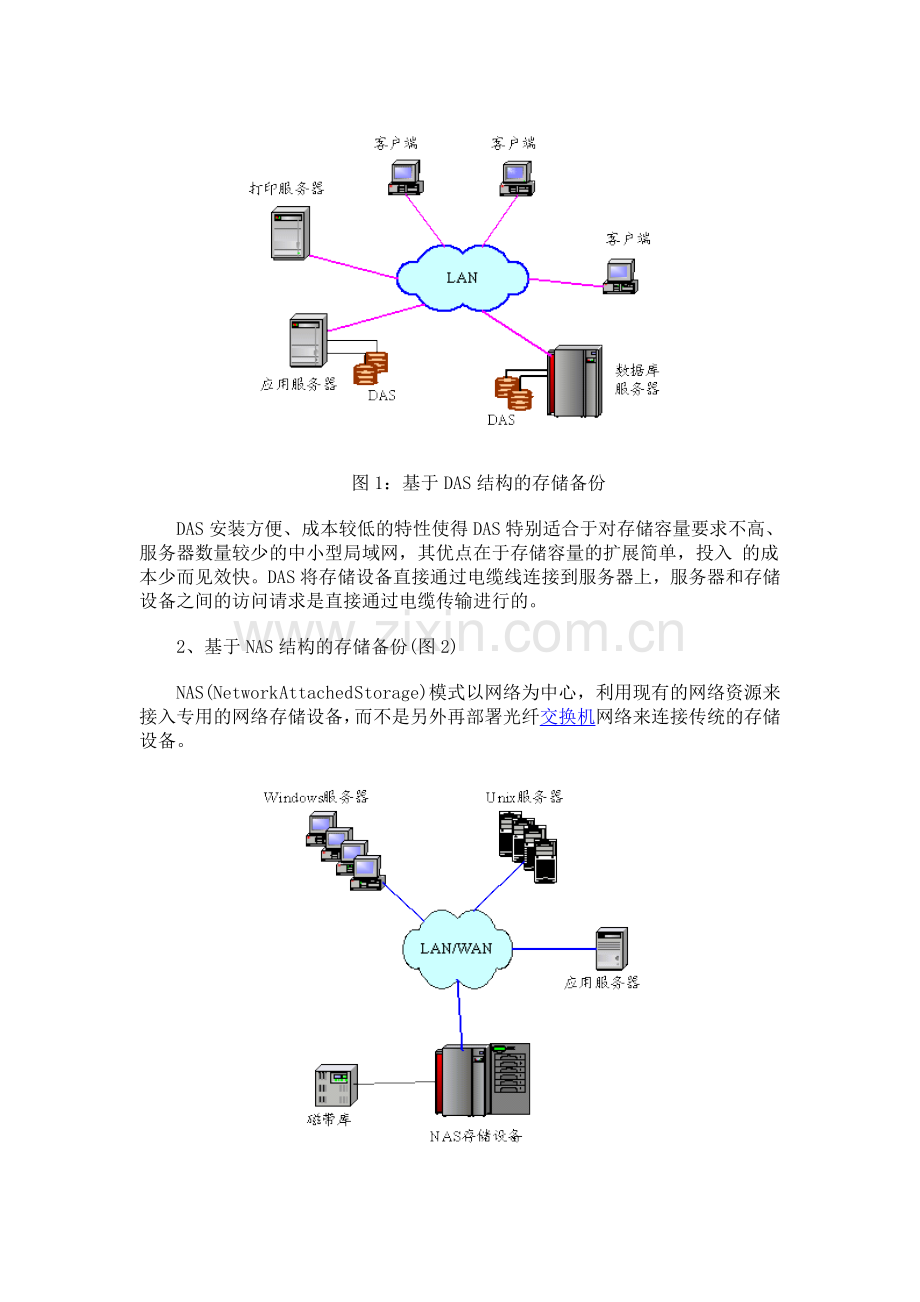

　　图1：基于DAS结构的存储备份
　　DAS安装方便、成本较低的特性使得DAS特别适合于对存储容量要求不高、服务器数量较少的中小型局域网，其优点在于存储容量的扩展简单，投入 的成本少而见效快。DAS将存储设备直接通过电缆线连接到服务器上，服务器和存储设备之间的访问请求是直接通过电缆传输进行的。
　　2、基于NAS结构的存储备份(图2)
　　NAS(Network Attached Storage)模式以网络为中心，利用现有的网络资源来接入专用的网络存储设备，而不是另外再部署光纤交换机网络来连接传统的存储设备。

　　图2：基于NAS结构的存储备份
　　NAS以LAN为基础，使用TCP/IP协议进行通信，以文件的I/O方式进行数据传输。由于采用NAS的模式，文件系统放置于存储设备之上，用户的数据只要保存一个拷贝，即可被前端的各种类型的主机所使用，因此，具备主机无关性。
　　对于数据量相对较小、对数据读取速度要求不是很苛刻的税务应用，可采用NAS技术和产品。
　　3、基于SAN结构的存储备份(图3)
　　SAN(Storage Area Networking)以数据存储为中心，采用可伸缩的网络拓扑结构，通过具有高传输速率的光纤通道直接连接，提供SAN内部任意节点之间的多路可选择的数据交换，并且将数据存储管理集中在相对独立的存储区域网内。

　　图3：基于SAN结构的存储备份
　　如图所示，SAN存储系统由光纤交换机、存储设备、备份设备和存储管理软件等组成，具有较强的可伸缩性。对于大数据量存储、需要实时访问数据的税务应用，我们推荐使用此方案进行数据的存储和备份。
　　四、备份策略及数据恢复
　　系统备份是避免系统和数据丢失的最基本也是最后的手段，是任何冗余和高可靠的方案不能替代的。有效的备份不是万能的，没有备份是万万不能的。
　　系统备份可以由专门的存储备份软件进行管理，单位可以根据实际情况制定相应的备份策略，典型的备份策略如下图4所示：

　　图4：典型的备份策略
　　一般来说，操作系统在稳定运行后，不会出现经常性的不稳定运行和崩溃，属于不需要经常进行备份的部分。操作系统的备份和恢复主要通过服务器配置 的磁带机进行备份。在系统稳定运行后，需要做一次操作系统的全备份，并且在每个季度末和每年底分别进行系统的全备份。在系统出现问题后，可以采用系统初始 备份或全备份中的系统备份进行恢复。
　　数据恢复必须建立在数据备份的基础上，因此，根据备份策略的设计，对业务数据每天、每周进行不同级别的增量备份，每个月、每个季度、每年进行一次数据的完全备份，可以通过手工或脚本方式实现业务数据在备份区域上的备份。
　　恢复数据时，首先恢复最近的一次数据全备份，数据全备份会在每个月和每个星期的末尾进行。然后，依次恢复之后的增量备份，直至故障发生时为止。
五. DBLoad应用触发的网格级同步备份

以上所述的三中备份方案有一个共同特点那就是面向文件或盘区的备份,不能有效地区分实际的应用有效数据,数据无法做到”即备即用”,而采用DBLoad同步备份系统,可以兼容以上三种系统结构,同时是”即备即用”的系统，可做到有效的静态负载均衡,同步备份的数据单元可精确到应用系统的文件,数据库, 数据库表, 数据库表记录, 数据库表字段等,用何种备份单元可根据需要灵活进行设置.因进行的是有效数据同步,因此备份效率高,产生的网络流量比较小.

备份单元粒度
是否支持
同步备份时目标是否可同时服务
支持异构
是否需要特殊结构
数据库
支持
可同时服务
支持
不需要
数据库表
支持
可同时服务
支持
不需要
数据库记录
支持
可同时服务
支持
不需要
数据库字段
支持
可同时服务
支持
不需要
文件
支持
可同时服务
支持
不需要
目录
支持
可同时服务
支持
不需要

备份主机服务器 Ba
(可带盘柜)

主机服务器系统S

备份主机服务器 Bb
(可带盘柜)

备份主机服务器Bc
(可带盘柜)

一对多备份:
备份主机Ba,Bb,Bc 可各自备份主机S的全部数据,也可备份部分数据,支持映射备份.

多对一备份

主机服务器系统Sa

备份主机服务器 B
(可带盘柜)

主机服务器系统Sb

主机服务器系统Sc
