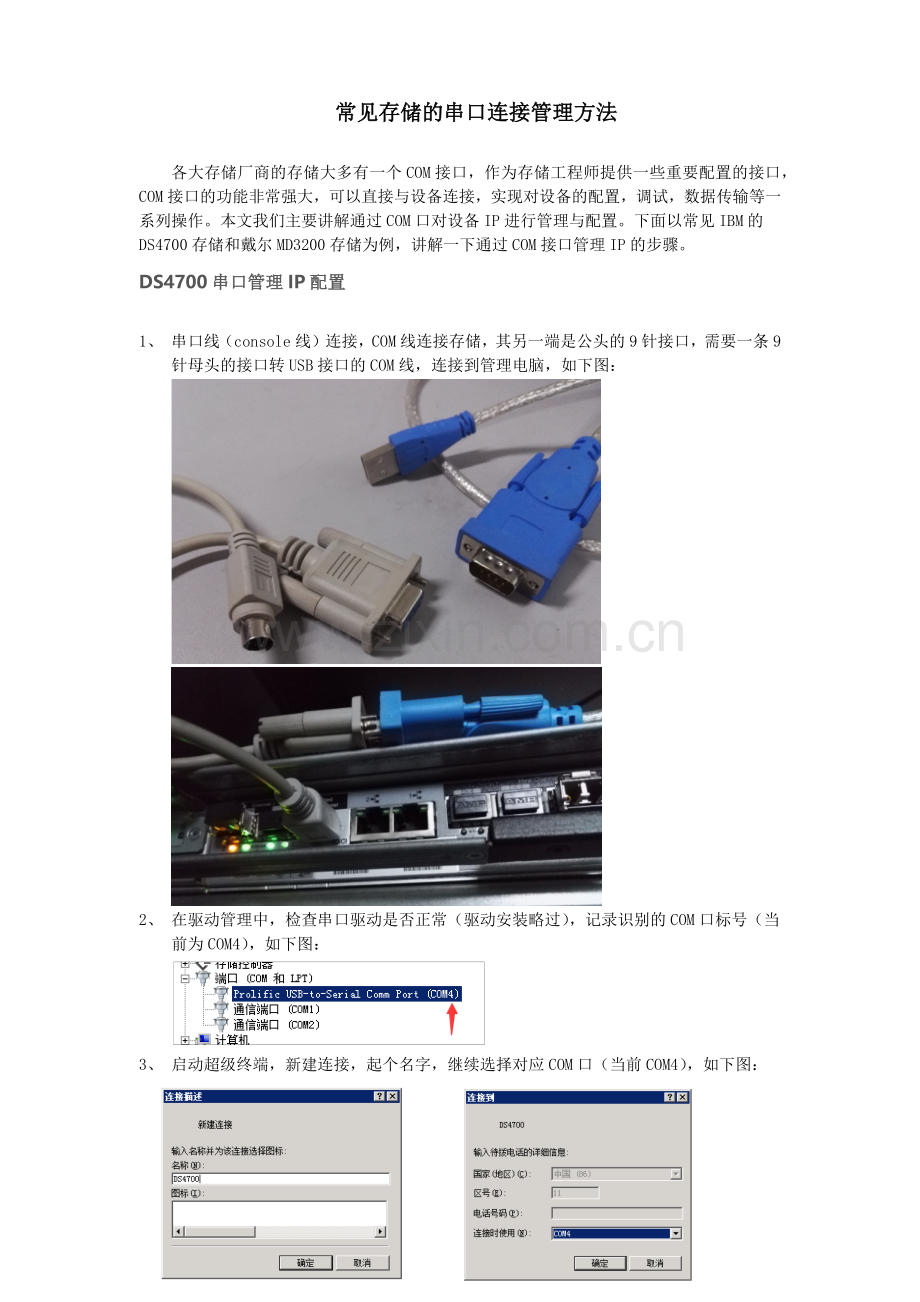

常见存储的串口连接管理方法

各大存储厂商的存储大多有一个COM接口，作为存储工程师提供一些重要配置的接口，COM接口的功能非常强大，可以直接与设备连接，实现对设备的配置，调试，数据传输等一系列操作。本文我们主要讲解通过COM口对设备IP进行管理与配置。下面以常见IBM的DS4700存储和戴尔MD3200存储为例，讲解一下通过COM接口管理IP的步骤。
DS4700串口管理IP配置

1、 串口线（console线）连接，COM线连接存储，其另一端是公头的9针接口，需要一条9针母头的接口转USB接口的COM线，连接到管理电脑，如下图：

2、 在驱动管理中，检查串口驱动是否正常（驱动安装略过），记录识别的COM口标号（当前为COM4），如下图：

3、 启动超级终端，新建连接，起个名字，继续选择对应COM口（当前COM4），如下图：

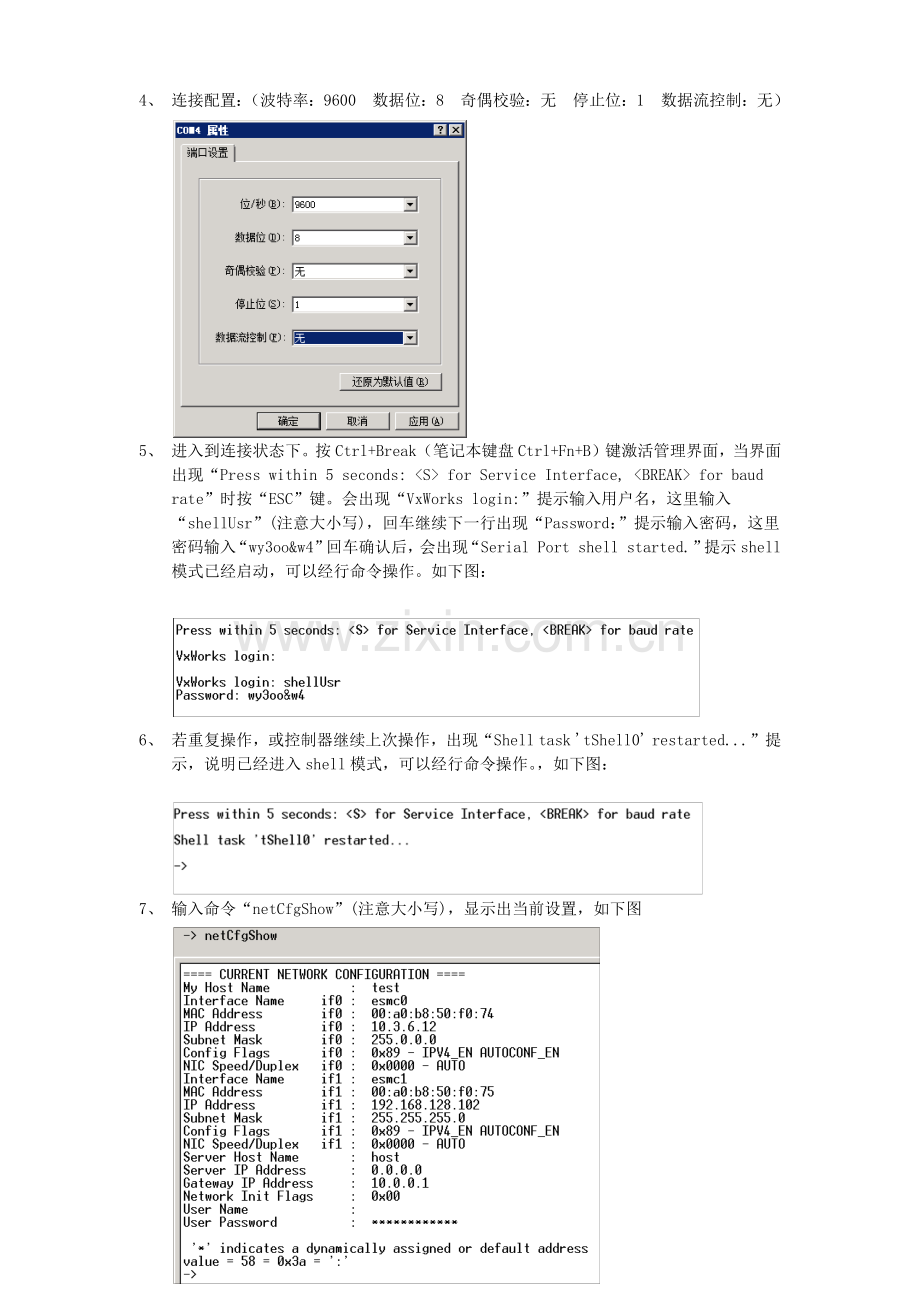

4、 连接配置：（波特率：9600 数据位：8 奇偶校验：无 停止位：1 数据流控制：无）
5、 进入到连接状态下。按Ctrl+Break（笔记本键盘Ctrl+Fn+B）键激活管理界面，当界面出现“Press within 5 seconds: <S> for Service Interface, <BREAK> for baud rate”时按“ESC”键。会出现“VxWorks login:”提示输入用户名，这里输入“shellUsr”(注意大小写)，回车继续下一行出现“Password：”提示输入密码，这里密码输入“wy3oo&w4”回车确认后，会出现“Serial Port shell started.”提示shell模式已经启动，可以经行命令操作。如下图：

6、 若重复操作，或控制器继续上次操作，出现“Shell task 'tShell0' restarted...”提示，说明已经进入shell模式，可以经行命令操作。，如下图：

7、 输入命令“netCfgShow”(注意大小写)，显示出当前设置，如下图

8、 输入命令“netCfgSet”,可以进入更改这些配置，更改时每项逐一列出更改，回车确认
更改成功会出现“Network Configuration successfully written to NVSRAM.”提示，为了确认更改，我们可以再输入“netCfgShow”查看配置。

实际上，华为设备的市场占有量也很大，而华为的存储设备S3100、S3200就是OEM的IBM DS4700，所以连接配置中的参数与DS4700一致，所不一样的是用户名和密码，用户名：“root”,密码：“infiniti”。
注：
1、若串口终端提示设置波特率，请按空格键，之后再发中断信号Ctrl + Break。
2、不要输入S或Ctrl + S，否则无法进入shell命令行。如果已经错误的进入了Service
Interface 界面，可多次按回车键退出该状态，并重新发送中断信号激活串口。
MD3200串口管理IP配置
1、 串口线（console线）连接，COM线连接存储，其另一端是公头的9针接口，连接到管理电脑需要一条9针母头的接口转USB接口的COM线，连接到管理电脑，如下图：

2、 在驱动管理中，检查串口驱动是否正常，记录识别的COM口标号（当前为COM4）
3、 启动超级终端，新建连接，起名，继续选择对应COM口（当前COM4），如下图：
4、 连接配置：（波特率：115200 数据位：8 奇偶校验：无 停止位：1 数据流控制：无）比特率首选115200，如不能连接成功尝试使用9600连接。如下图：

5、 进入到连接状态下。按Ctrl+Break（笔记本键盘Ctrl+Fn+B）键激活管理界面，当界面出现，如下图：

6、
在5秒钟内按“S”(注意大写)键，出现提示输入密码，输入密码“supportDell”。
Enter Password to access Service Interface <60 sec timeout>:supportDell
回车确认后，界面会显示出服务菜单。
Service Interface Main Menu
========================
1> Display IP Configuration
2> Change IP Configuration
3> Reset Storage Array <SYMbol> Password
4> Quit Menu

Enter Selection:
7、 此时输入数字进入选项操作，输入“1”，查看当前Ip设置。如下图：

8、 服务菜单界面输入“2”，进入IP设置，如下图：

9、 服务菜单界面输入“3”，重置密码，如下图：

通过COM接口连接，不仅可以实现IP的配置、重置密码，还可以通过命令实现设备的配置、调试、数据传输等管理软件可以实现的操作，当然，我们通过COM接口连接得到管理IP，就可以连接管理软件进行您需要的管理操作了。
