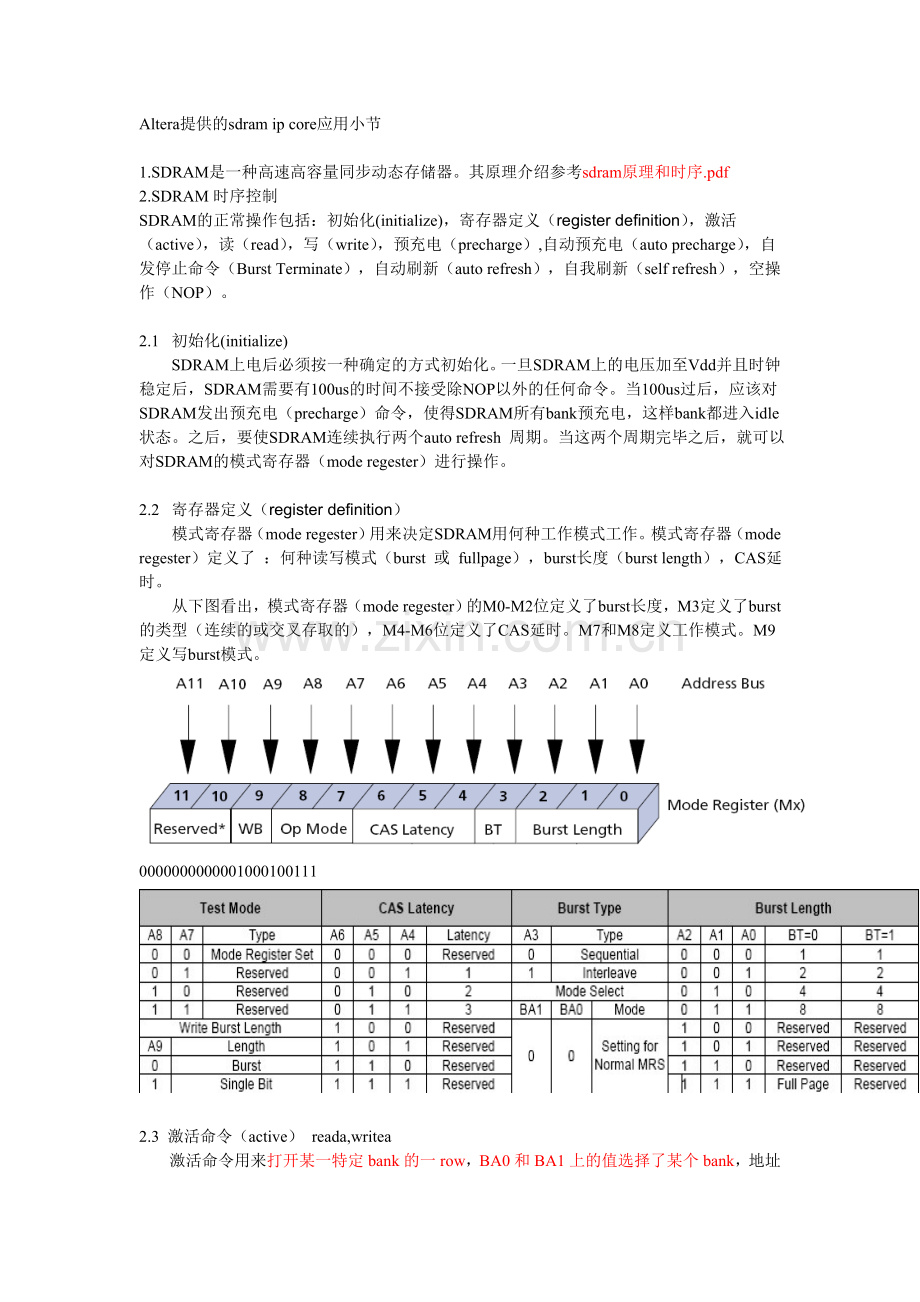

Altera提供的sdram ip core应用小节

1.SDRAM是一种高速高容量同步动态存储器。其原理介绍参考sdram原理和时序.pdf
2.SDRAM时序控制
SDRAM的正常操作包括：初始化(initialize)，寄存器定义（register definition），激活（active），读（read），写（write），预充电（precharge）,自动预充电（auto precharge），自发停止命令（Burst Terminate），自动刷新（auto refresh），自我刷新（self refresh），空操作（NOP）。

2.1 初始化(initialize)
SDRAM上电后必须按一种确定的方式初始化。一旦SDRAM上的电压加至Vdd并且时钟稳定后，SDRAM需要有100us的时间不接受除NOP以外的任何命令。当100us过后，应该对SDRAM发出预充电（precharge）命令，使得SDRAM所有bank预充电，这样bank都进入idle状态。之后，要使SDRAM连续执行两个auto refresh 周期。当这两个周期完毕之后，就可以对SDRAM的模式寄存器（mode regester）进行操作。

2.2 寄存器定义（register definition）
模式寄存器（mode regester）用来决定SDRAM用何种工作模式工作。模式寄存器（mode regester）定义了 ：何种读写模式（burst 或 fullpage），burst长度（burst length），CAS延时。
从下图看出，模式寄存器（mode regester）的M0-M2位定义了burst长度，M3定义了burst的类型（连续的或交叉存取的），M4-M6位定义了CAS延时。M7和M8定义工作模式。M9定义写burst模式。

0000000000001000100111

2.3 激活命令（active） reada,writea

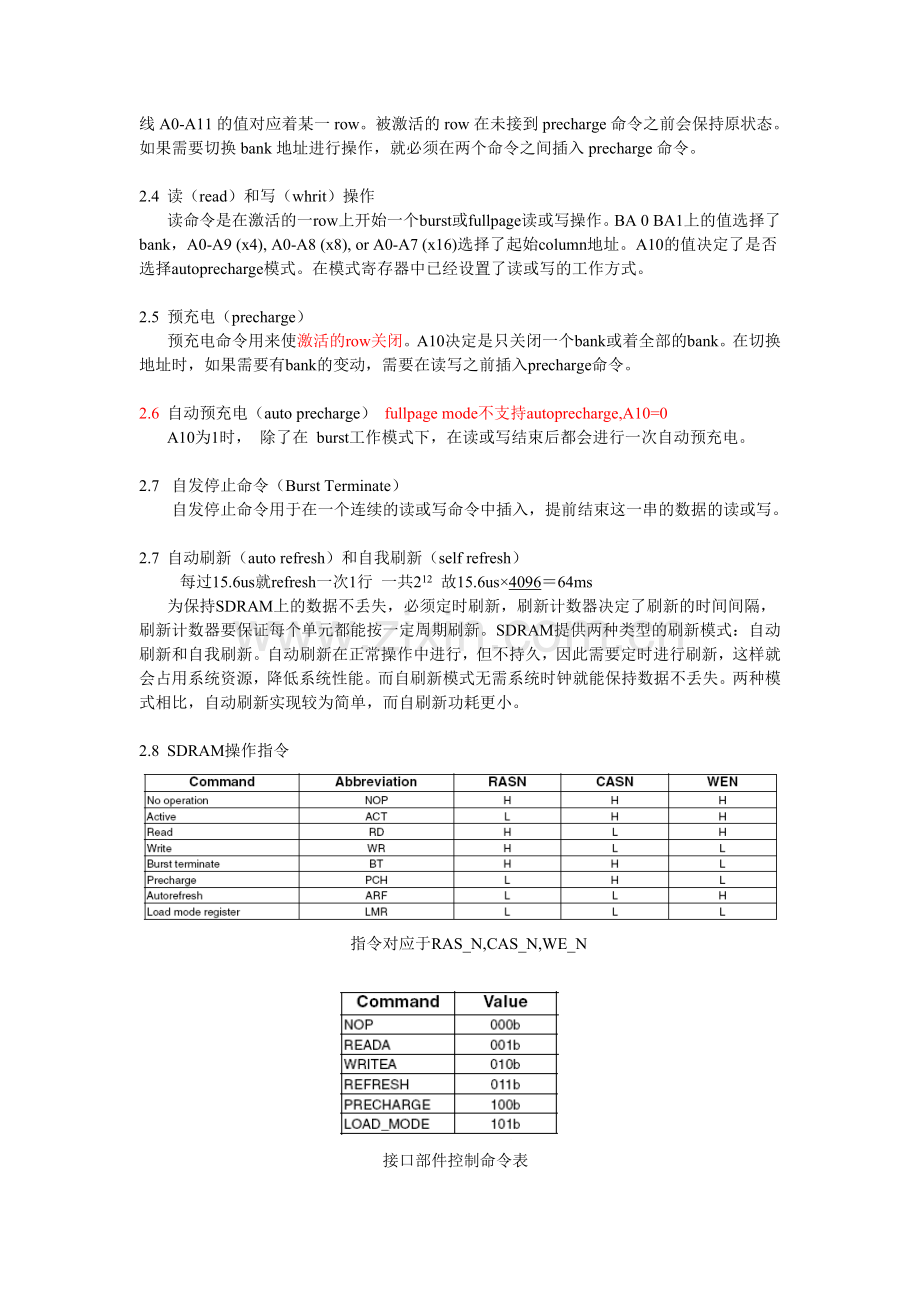

激活命令用来打开某一特定bank的一row，BA0和BA1上的值选择了某个bank，地址线A0-A11的值对应着某一row。被激活的row在未接到precharge命令之前会保持原状态。如果需要切换bank地址进行操作，就必须在两个命令之间插入precharge命令。

2.4 读（read）和写（whrit）操作
读命令是在激活的一row上开始一个burst或fullpage读或写操作。BA 0 BA1上的值选择了bank，A0-A9 (x4), A0-A8 (x8), or A0-A7 (x16)选择了起始column地址。A10的值决定了是否选择autoprecharge模式。在模式寄存器中已经设置了读或写的工作方式。

2.5 预充电（precharge）
预充电命令用来使激活的row关闭。A10决定是只关闭一个bank或着全部的bank。在切换地址时，如果需要有bank的变动，需要在读写之前插入precharge命令。

2.6 自动预充电（auto precharge） fullpage mode不支持autoprecharge,A10=0
A10为1时， 除了在 burst工作模式下，在读或写结束后都会进行一次自动预充电。

2.7 自发停止命令（Burst Terminate）
自发停止命令用于在一个连续的读或写命令中插入，提前结束这一串的数据的读或写。

2.7 自动刷新（auto refresh）和自我刷新（self refresh）
每过15.6us就refresh一次1行 一共212 故15.6us×4096＝64ms
为保持SDRAM上的数据不丢失，必须定时刷新，刷新计数器决定了刷新的时间间隔，刷新计数器要保证每个单元都能按一定周期刷新。SDRAM提供两种类型的刷新模式：自动刷新和自我刷新。自动刷新在正常操作中进行，但不持久，因此需要定时进行刷新，这样就会占用系统资源，降低系统性能。而自刷新模式无需系统时钟就能保持数据不丢失。两种模式相比，自动刷新实现较为简单，而自刷新功耗更小。

2.8 SDRAM操作指令

指令对应于RAS_N,CAS_N,WE_N

　接口部件控制命令表

3 ALTERA提供的通用SDRAM控制器的结构
这是总体示意图，左边是用户操作端，右边则与SDRAM相连。

该通用控制器由3部分组成，分别是：commend，control_interface，str_data_path。主要功能是将外部提供的read write precharge等命令转化为SDRAM理解的RAS_N，CAS_N，WE_N指令。
1：control_interface

功能：从CMD[2：0]接收外部指令，ADDR[21：0]接受地址，REF_ACK接收refresh的反馈信号。CM_ACK接收命令结束信号反馈。本模块将CMD编码信号转化为逐个的单个信号，将lode mode中的控制信息也存入寄存器。再传给下一级commend模块。
2：commend

功能:将上一级control_interface模块初步翻译过的单个控制命令翻译成RAS_N，CAS_N，WE_N组合的指令。并且将控制信息中的延时信息体现出来。OE是用来使能str_data_path模块中数据是否可以出现在数据线上的。只有当写有效时才会令其使能。
特别指出的是如果外部输入的控制命令是read/write，则本模块将此命令转化为两步，先输出一个 RAS_N，CAS_N，WE_N组合的active 命令，再输出一个RAS_N，CAS_N，WE_N组合的 read/write命令。
3：str_data_path

功能：控制有效数据出现在数据线上，有OE提供使能。外部数据由此进入，SDRAM的数据也由此读出。

该通用控制器具有极大的开放性，即没有归定死某个读写流程。但需要在外部加一个适合应用环境的状态控制模块来配合使用。该控制模块可以有使用者自由设计，只要读写时序正确，就可以正常使用SDRAM。相对于一些专用的控制器而言，其开放性还体现在模式控制的重新设定。比如在fullpage和burst方式间的切换，只要在100us的NOP命令之后重新做一次初始化命令即可。

4 功能时序操作
FULLPAGE 方式下SDRAM控制步骤：
一 初始化：
对SDRAM IP左端依次输入 10个clk的 nop命令（CMD<=3'b000），10个clk的precharge命令（CMD<=3'b100），20个clk的refresh命令，10个clk的precharge命令（CMD<=3'b011）。
接下来写控制字：
1 装载SDRAM模式寄存器-------确定控制信息
CMD<=3'b101;
ADDR<=`ASIZE'b0000000000001000100111;
2 装载REG2--------------------------选择fresh周期
CMD<=3'b111;
ADDR<=1000;
3 装载REG1--------------------------确定控制信息
CMD<=3'b110;
ADDR<=`ASIZE'b0000000000000101111100;
3者之间相隔10个CLK即可；

二 写操作
再执行完上述操作后，输入如下命令：
CMD<=3'b010;--------------输入写命令
ADDR<=22'b0000000000000000000000;--------------输入写地址

执行写命令时我们设定一个计数器counter。
在计数器counter=0时发出写命令，则在counter=5时写的数据是第一个有效数据，是可以读出来的。接着从5到260 共256个数据均为有效写数据。在第一个写有效信号发出后，要把发出NOP命令CMD<=3'b000。在数据接受完之前，counter=259时发出precharge命令CMD<=3'b100。维持prcharge的时间要延续 7个clk。

二 读操作
输入如下命令并启用计数器counter：
CMD<=3'b001;--------------输入读命令
ADDR<=22'b00000000000000000000000;--------------输入读地址

在计数器counter=0时发出读命令，并发出地址信号，保持5个相同输出。8时读到第一个有效数据。在counter=5时CMD<=3'b000发出nop命令。这时都有数据读出。
263时读出最后一个数据。但是必须在计数器counter=259时发出precharge命令。

＊＊＊Fullpage模式下注意事项：
1.refresh操作，full page的refresh的命令要靠你自己来发，这确实是一个英明的决策，因为只有把这个控制权交给你，你才会在既保证数据不会丢失的情况下，也能保证刷新的完成，给出refresh命令以后必须要注意一点就是　后面必须给出一段空操作的延时，或者是读操作，要不然数据就会丢哦！
2.关于precharge 和burst terminate 有一个小小的分歧。结束full page 读写操作用的是precharge的命令，如果在没有给出正确的refresh操作情况下， 其实实际中解析出来的却是burst terminate的波形，要再发一次precharge 才能真正的产生precharge 的波形。在refresh操作正确的情况下可产生正确的precharge波形。
3.如果验证ｓｄｒａｍ是不是读写正常，最好是一次大量写入很多ｐａｇｅ的数据，然后再一次读出很多行，这样才能找到问题，如果是写一行就读出来，可能不容易发现问题的，就像３上面提到的刷新，很可能会被写一行读一行的操作给掩盖掉！

BURST8方式下SDRAM控制步骤：
一 初始化：
对SDRAM IP左端依次输入 10个clk的 nop命令（CMD<=3'b000），10个clk的precharge命令（CMD<=3'b100），20个clk的refresh命令（CMD<=3'b011），10个clk的precharge命令。
接下来写控制字：
1 装载SDRAM模式寄存器-------确定控制信息
CMD<=3'b101;
ADDR<=`ASIZE'b0000000000000000110011;;
2 装载REG2--------------------------选择fresh周期
CMD<=3'b111;
ADDR<=1000;
3 装载REG1--------------------------确定控制信息
CMD<=3'b110;
ADDR<=`ASIZE'b0000000001000001111111;
3者之间相隔10个CLK即可；

二 写操作
再执行完上述操作后，输入如下命令：
CMD<=3'b010;--------------输入写命令
ADDR<=22'b0000000000000000000000;--------------输入写地址
执行写命令时我们设定一个计数器counter。
在计数器counter=0时发出写命令，则在counter=5时写的数据是第一个有效数据，是可以读出来的。接着从5到32 共8个数据均为有效写数据。在第一个写有效信号发出后，要把发出NOP命令CMD<=3'b000。在数据接受完之前，counter=31时发出precharge命令CMD<=3'b100。维持prcharge的时间要延续 7个clk。

二 读操作
输入如下命令并启用计数器counter：
CMD<=3'b010;--------------输入写命令
ADDR<=22'b00000000000000000000000;--------------输入写地址

在计数器counter=0时发出写命令，并发出地址信号，保持5个相同输出。8时读到第一个有效数据。在counter=5时CMD<=3'b000发出nop命令。这时都有数据读出。
263时读出最后一个数据。但是必须在计数器counter=10时发出precharge命令。

注：write read命令发出后要发出nop命令（否则读出的数据是写数据的最后几位）。Precharg的时间点要恰好（影响到最后几位的数据正常写入读出）。Precharg的时间要够长（不够长的话，bank不能正常关闭，下一次读写虽然换了地址，但是还是会读写上一次的地址）。

另外：
1.CAS是行地址有效时的延迟，RAS是列地址有效时的延迟，BURST LENGTH(1,2,4,5 and full page)是SDRAM读写时的方式。1就是送一个列地址，读写1个数据；2就是送一个列地址，读写2个数据，依次类推。
2. BANK的选择不一定依次，根据你的需要而定。想用哪个BANK，就用哪个。
3.地址复用的何实现靠送给SDRAM的指令来实现，在行地址锁存期间送行地址，在列地址锁存期间送列地址。
4.AP(A10,第10根地址线)在不同状态下要求不同状态，不矛盾，靠不同的状态来区分。
5.有关de1上的sdram采用的是64M（4*1M*16bit），A2V64S40CTP。其具体资料参见A2V64S40CTP.pdf
