各种型号光纤跳线产品大全
FC 圆型带螺纹(配线架上用的最多，SC 卡接式方型(路由器交换机上用的最多，
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

1
FC-FC 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

2

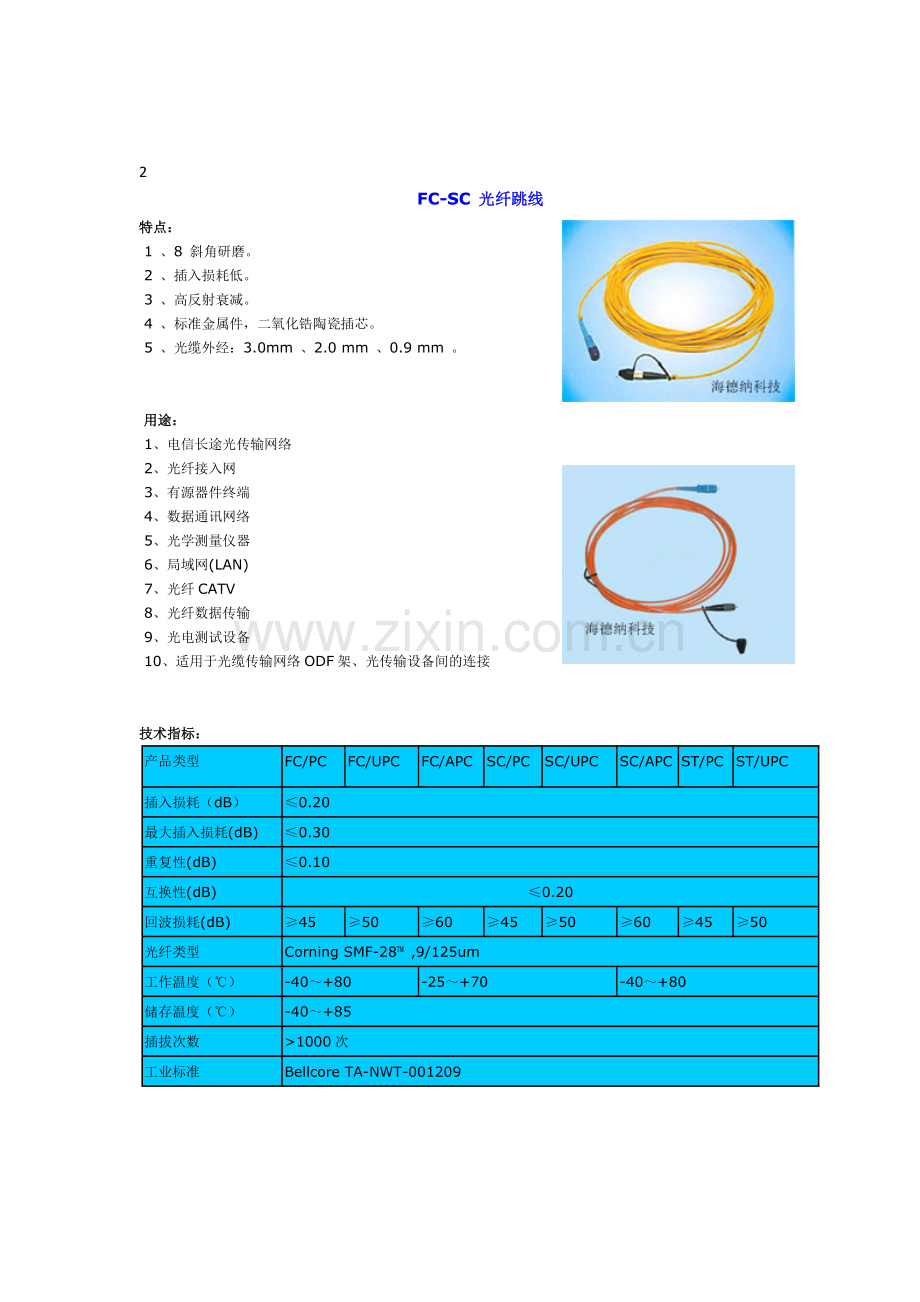

FC-SC 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

3
SC-SC 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

4
ST-ST 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

5
LC-LC 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

6
ST-SC 光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

7
ST-LC光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

8
SC-LC光纤跳线
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、光缆外经：3.0mm 、2.0 mm 、0.9 mm 。

 用途：
 1、电信长途光传输网络
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、局域网(LAN)
 7、光纤CATV
 8、光纤数据传输
 9、光电测试设备
 10、适用于光缆传输网络ODF架、光传输设备间的连接

技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

9
  机架式/壁挂式 光纤配线架
特 点：
    适用于19英寸标准机架
    采用优质钢板，稳固可靠，外观精美。
    采用聚乙烯塑料，安全无污染
    适配器安装板，可选用多种类型适配器
    跳线部分和熔接部分同处一箱
    熔接和盘纤均在箱类完成
应 用：
　 　光纤通信系统
　 　光纤接入局域网
　　 光纤数据传输
　　 室内光纤网络配线系统

12口机架式光纤配线架（铁制）
24口机架式光纤配线架（铁制）

光纤配线架内部俯视图   （尺寸：43.5CM*19.5CM*4.5CM ）

12口机架式光纤配线架（塑料）
24口机架式光纤配线架（塑料）

壁挂式光纤配线盒
壁挂式光纤配线盒
适用行业：
· 城域光纤宽带网：适用于电信、广电、联通、铁通等数据网络运营商；
· 光纤网络工程网：适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网。

10
  光缆终端盒
特 点：
    适用于光缆终端使用。
    采用优质钢板，稳固可靠，外观精美。
    采用聚乙烯塑料，安全无污染
    适配器安装板，可选用多种类型适配器
    跳线部分和熔接部分同处一箱，节约空间。
    熔接和盘纤均在箱类完成
应 用：
　 　光纤通信系统
　 　光纤接入局域网
　　 光纤数据传输
　　 室内光纤网络配线系统

8口光缆终端盒（铁制 灰色）
8口光缆终端盒（铁制 黑色）

8口光缆终端盒内部结构图（塑料）
适用行业：
· 城域光纤宽带网：适用于电信、广电、联通、铁通等数据网络运营商；
· 光纤网络工程网：适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网。
11、
光纤接头连接器散件

FC/APC3.0连接头
SC/PC3.0连接头
FC/PC0.9连接头

FC/APC0.9连接头
SC/APC3.0连接头
FC/PC3.0连接头

ST/PC3.0连接头
ST/PC连接头
FC/APC连接头

形状分类：
FC型
　　我公司提供附合IEC和JIS规格的高质量PF2系列。带无级调芯（360°可调）的PF1系列以及组装简便而且组装后可进行90°四级调芯的PF3系列产品。
SC型
　　我公司提供附合IEC和JIS规格的高质量PC1系列以及组装简单且组装后可进行90°四级调芯的PC3系列产品。
ST型
　　附合IEC的BFOC/2.5连接器的规格要求，提供高性价比的零件。
MU型
　　高密度接插型器件。插芯的直径也采用原来的一半，即φ1.25mm。本公司提供高质量的零件。
LC型
　　高密度接插器件的另一种形态，本公司提供高质量LC零件。
用途：
    用于直角平面及球面研磨的PC和斜角平面及球面研磨的APC各种规格的光纤连接器产品。根据使用光纤的种类及先端研磨形状的不同，外壳及尾部采用不同的颜色。如APC型采用绿色，PC型采用蓝色，保偏型采用红色等可供识别。

12、
光纤熔接专用尾纤
特点：
 1 、8 斜角研磨。
 2 、插入损耗低。
 3 、高反射衰减。
 4 、标准金属件，二氧化锆陶瓷插芯。
 5 、缆外经：3.0mm 、2.0 mm 、0.9 mm 。

用途：
 1、 局域网(LAN)
 2、光纤接入网
 3、有源器件终端
 4、数据通讯网络
 5、光学测量仪器
 6、光纤CATV

0.9尾套 ST型光纤尾纤

0.9尾套 ST型光纤尾纤 外包装

3.0尾套 FC型光纤尾纤                                    3.0尾套 SC型光纤尾纤
技术指标：
产品类型
FC/PC
FC/UPC
FC/APC
SC/PC
SC/UPC
SC/APC
ST/PC
ST/UPC
插入损耗（dB）
≤0.20
最大插入损耗(dB)
≤0.30
重复性(dB)
≤0.10
互换性(dB)
≤0.20
回波损耗(dB)
≥45
≥50
≥60
≥45
≥50
≥60
≥45
≥50
光纤类型
Corning SMF-28™ ,9/125um
工作温度（℃）
-40～+80
-25～+70
-40～+80
储存温度（℃）
-40～+85
插拔次数
>1000次
工业标准
Bellcore TA-NWT-001209

13、

转接型光纤适配器
产品介绍：

　　光纤适配器（又称法兰盘）是光纤活动连接器对中连接部件。本系列产品品种齐全、包括FC、SC、ST、LC、MTRJ，广泛用于光配线架（ODF）、光纤通信设备、仪表等，性能稳定可靠。

主要性能：
　　光纤之间是由适配器通过其内部的开口套管连接起来。我们提供各种形状的高性能适配器，以保证光纤跳线之间的最高连接性能。为了固定在各种板面上，我公司设计了多种精细的固定法兰。

　　变换型适配器可连接不同类型光纤跳线接口，并提供APC端面之间的连接。双连或多连可提高安装密度。无论在选材还是在尺寸公差，及美观上都体现了精工技研的高品质。

 FC-FC适配器                   FC-SC适配器                   SC-SC适配器                         ST-ST适配器

  FC-FC适配器                   FC-SC适配器                    SC-SC适配器                   ST-ST适配器
 性能指标：
　型    号
FC/PC
FC/APC
SC/PC
SC/APC
ST/PC
　插入损耗（dB）
≤0.20
　重 复 性（dB）
≤0.10
　互 换 性（dB）
≤0.20
　套筒材料
陶瓷或金属
　工作温度（℃）
-40 — +80
-25—+70
-40 — +80
　储存温度（℃）
-40 — +85
　工业标准
Bellcore TA-NWT-001209

14、
光缆型号鉴别

◆型号的组成内容、代号及意义
型式由型式和规格两大部分组成。型号组成的格式，如下图所示

型式由型式和规格两大部分组成。型号组成的格式，如下图所示型式由5个部分构成，
各部分均用代号表示，如下图所示

外护套
护套
结构特征
加强构件
分类

◆分类的代号
GY------------------通信用室（野）外光缆
◆加强构件的代号
加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。
(无符号)——金属加强构件
F------------------非金属加强构件
◆缆芯和光缆的派生结构特征的代号
光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，
可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。
D……………………………光纤带状结构
(无符号)…………………光纤松套被覆结构
J ……………………………光纤紧套被覆结构
(无符号)…………………层绞结构
X……………………………缆中心管（被覆）结构
T……………………………油膏填充式结构
(无符号)…………………………干式阻水结构
R……………………………………充气式结构
C……………………………………自承式结构
B……………………………………扁平结构
E……………………………………椭圆结构
Z……………………………………阻燃结构
◆ 护套的代号
Y…………………………………聚乙烯护套
V……………………………聚氯乙烯护套
U…………………………………聚氨酯护套
A……………………………铝-聚乙烯护套
S…………………………………钢-聚乙烯护套
W…………………………夹带平行钢丝的钢聚乙烯护套
L…………………………………铝护套
G……………………………钢护套
Q…………………………………铅护套

◆ 外护层的代号
当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示
（垫层不需表示），第一组表示铠装层，
它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，见表2。
◆光缆规格的构成
光缆的规格是由光纤和导电线芯的有关规格组成
◆光纤数的代号
光缆中同类光纤的实际有效数目用数字表示
◆光纤类别的代号
光纤类别采用光纤产品的分类代号表示，即用大写A和B分别表示多模光纤和单模光纤，用数字和小写字母表示不同类别的多模或单模光纤，A——多模光纤，见表3。

ST、SC、FC、LC光纤接头区别
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。 适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)
② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)
③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）
⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体
常见的几种光纤线
光纤接口大全

各种光纤接口类型介绍
光纤接头
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型
使用的光纤:
单模: L ,波长1310 单模长距LH 波长1310,1550
多模:SM 波长850
SX/LH表示可以使用单模或多模光纤
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l
“/”前面部分表示尾纤的连接器型号l
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
l 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图

/”后面表明光纤接头截面工艺，即研磨方式。l
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
u 另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题
光纤连接器l
u 光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器：
(1)FC型光纤连接器
这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器
这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器（Biconic Connector）
这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器
MU（Miniature unit Coupling）连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
光纤配线箱l

u 光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。也适用于光缆和配线尾纤的保护性连接。
如图为3M公司的8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用
l

光端机l
l 目前，常用的光端机一端是接光传输系统（一般是SDH光同步数字传输网），另一端（用户端）出来的是2M接口。另外光端机还有PDH（准同步数字系列）的。光端机要比光纤收发器复杂得多，除光电的耦合还有复用－解复用，影射－解影射等信号的编码过程。
光纤收发器l
u 简单的讲，光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。光纤收发器都是实现光电信号转换作用的。光纤收发器的主要原理是通过光电耦合来实现的，对信号的编码格式没有什么变化 。
目前国外和国内生产光纤收发器的厂商很多，产品线也极为丰富。为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u等以太网标准，。除此之外，在EMC防电磁辐射方面应符合FCC Part15标准。时下由于国内各大运营商正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更好地满足接入网建设的需要。
光纤收发器通常具有以下基本特点。u
1．提供超低时延的数据传输。
2．对网络协议完全透明。
3．多采用专用ASIC芯片实现数据线速转发。可编程ASIC将多项功能集中到一个芯片上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本。
4．设备多采用1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换。
5．支持超宽的工作温度范围。
6．支持齐全的传输距离（0～120公里）
