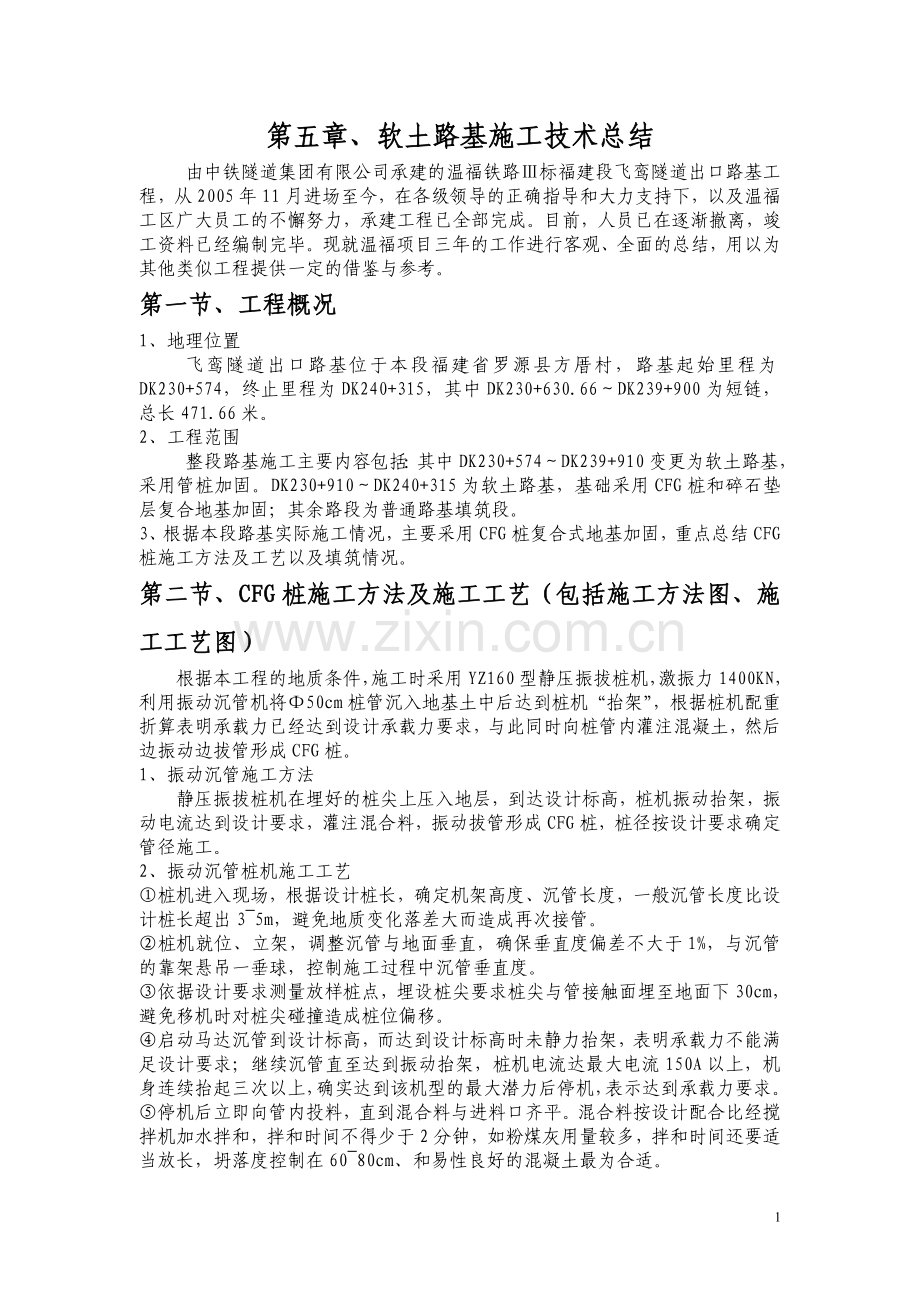

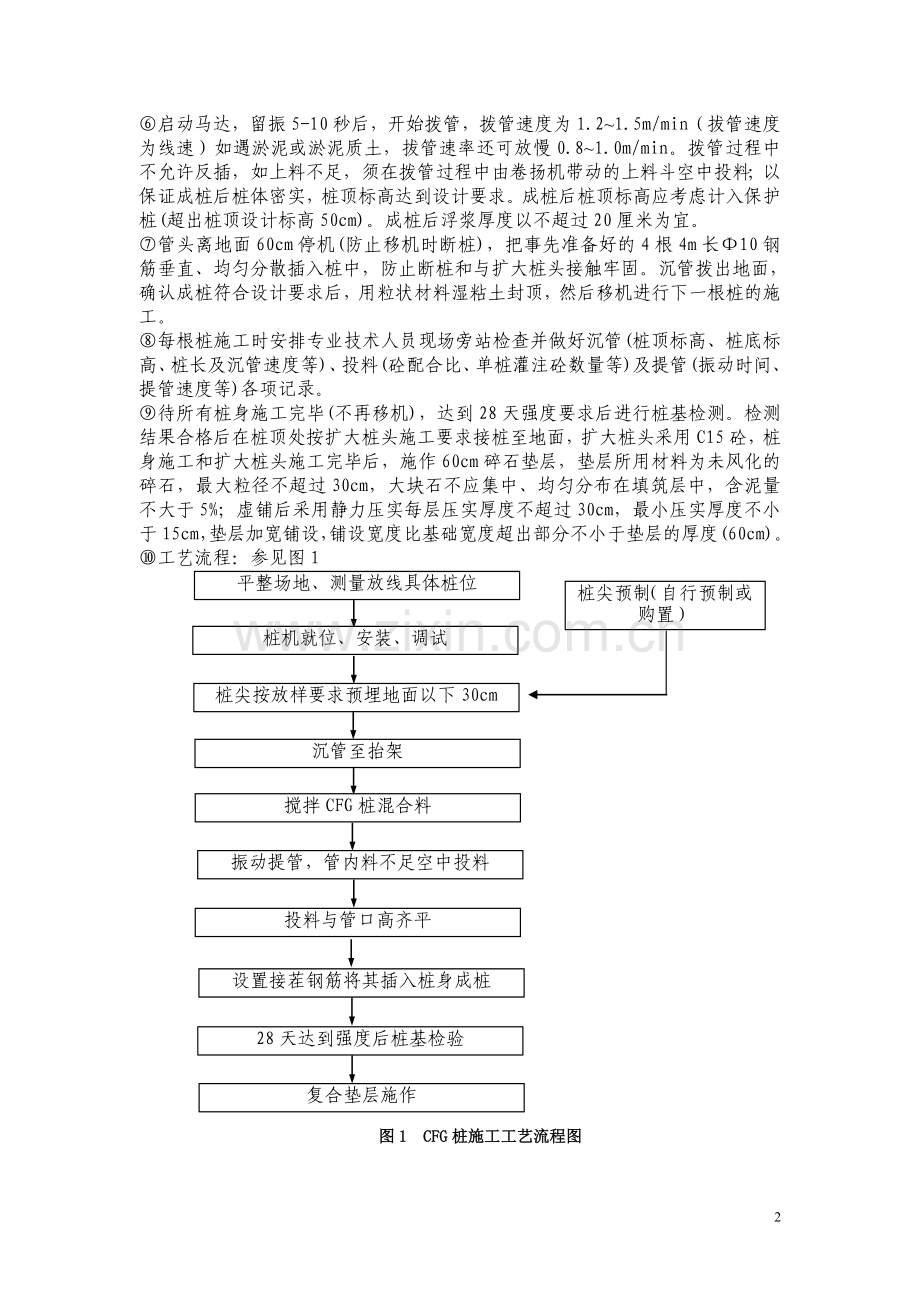

第五章、软土路基施工技术总结 由中铁隧道集团有限公司承建的温福铁路Ⅲ标福建段飞鸾隧道出口路基工程,从2005年11月进场至今,在各级领导的正确指导和大力支持下,以及温福工区广大员工的不懈努力,承建工程已全部完成。目前,人员已在逐渐撤离,竣工资料已经编制完毕。现就温福项目三年的工作进行客观、全面的总结,用以为其他类似工程提供一定的借鉴与参考。 第一节、工程概况 1、地理位置 飞鸾隧道出口路基位于本段福建省罗源县方厝村,路基起始里程为DK230+574,终止里程为DK240+315,其中DK230+630.66~DK239+900为短链,总长471.66米。 2、工程范围 整段路基施工主要内容包括:其中DK230+574~DK239+910变更为软土路基,采用管桩加固。DK230+910~DK240+315为软土路基,基础采用CFG桩和碎石垫层复合地基加固;其余路段为普通路基填筑段。 3、根据本段路基实际施工情况,主要采用CFG桩复合式地基加固,重点总结CFG桩施工方法及工艺以及填筑情况。 第二节、CFG桩施工方法及施工工艺(包括施工方法图、施工工艺图) 根据本工程的地质条件,施工时采用YZ160型静压振拔桩机,激振力1400KN,利用振动沉管机将Φ50cm桩管沉入地基土中后达到桩机“抬架”,根据桩机配重折算表明承载力已经达到设计承载力要求,与此同时向桩管内灌注混凝土,然后边振动边拔管形成CFG桩。 1、振动沉管施工方法 静压振拔桩机在埋好的桩尖上压入地层,到达设计标高,桩机振动抬架,振动电流达到设计要求,灌注混合料,振动拔管形成CFG桩,桩径按设计要求确定管径施工。 2、振动沉管桩机施工工艺 ①桩机进入现场,根据设计桩长,确定机架高度、沉管长度,一般沉管长度比设计桩长超出3~5m,避免地质变化落差大而造成再次接管。 ②桩机就位、立架,调整沉管与地面垂直,确保垂直度偏差不大于1%,与沉管的靠架悬吊一垂球,控制施工过程中沉管垂直度。 ③依据设计要求测量放样桩点,埋设桩尖要求桩尖与管接触面埋至地面下30cm,避免移机时对桩尖碰撞造成桩位偏移。 ④启动马达沉管到设计标高,而达到设计标高时未静力抬架,表明承载力不能满足设计要求;继续沉管直至达到振动抬架,桩机电流达最大电流150A以上,机身连续抬起三次以上,确实达到该机型的最大潜力后停机,表示达到承载力要求。 ⑤停机后立即向管内投料,直到混合料与进料口齐平。混合料按设计配合比经搅拌机加水拌和,拌和时间不得少于2分钟,如粉煤灰用量较多,拌和时间还要适当放长,坍落度控制在60~80cm、和易性良好的混凝土最为合适。 ⑥启动马达,留振5-10秒后,开始拨管,拨管速度为1.2~1.5m/min(拔管速度为线速)如遇淤泥或淤泥质土,拔管速率还可放慢0.8~1.0m/min。拨管过程中不允许反插,如上料不足,须在拨管过程中由卷扬机带动的上料斗空中投料;以保证成桩后桩体密实,桩顶标高达到设计要求。成桩后桩顶标高应考虑计入保护桩(超出桩顶设计标高50cm)。成桩后浮浆厚度以不超过20厘米为宜。 ⑦管头离地面60cm停机(防止移机时断桩),把事先准备好的4根4m长Φ10钢筋垂直、均匀分散插入桩中,防止断桩和与扩大桩头接触牢固。沉管拨出地面,确认成桩符合设计要求后,用粒状材料湿粘土封顶,然后移机进行下一根桩的施工。 ⑧每根桩施工时安排专业技术人员现场旁站检查并做好沉管(桩顶标高、桩底标高、桩长及沉管速度等)、投料(砼配合比、单桩灌注砼数量等)及提管(振动时间、提管速度等)各项记录。 ⑨待所有桩身施工完毕(不再移机),达到28天强度要求后进行桩基检测。检测结果合格后在桩顶处按扩大桩头施工要求接桩至地面,扩大桩头采用C15砼,桩身施工和扩大桩头施工完毕后,施作60cm碎石垫层,垫层所用材料为未风化的碎石,最大粒径不超过30cm,大块石不应集中、均匀分布在填筑层中,含泥量不大于5%;虚铺后采用静力压实每层压实厚度不超过30cm,最小压实厚度不小于15cm,垫层加宽铺设,铺设宽度比基础宽度超出部分不小于垫层的厚度(60cm)。 ⑩工艺流程:参见图1 桩尖预制(自行预制或购置) 平整场地、测量放线具体桩位 桩机就位、安装、调试 桩尖按放样要求预埋地面以下30CM 搅拌CFG桩混合料 振动提管,管内料不足空中投料 沉管至抬架 投料与管口高齐平 设置接茬钢筋将其插入桩身成桩 28天达到强度后桩基检验 复合垫层施作 图1 CFG桩施工工艺流程图 第三节、CFG桩施工质量控制措施 ①严把材料进场关,保证施工符合规范要求的水泥和粗、细骨料和粉煤灰等材料,并作好材料试验,形成有关记录,不合格原材料不准使用。 ②桩机就位应准确,桩机机架及沉管与地面保持垂直,垂直度误差≤1%。 ③CFG桩混合料坍落度每台班抽样检验3次,不满足60~80cm,立即通知拌和站调整。 ④CFG桩混合料强度每一工作日做一组(3块)试块,进行28d标准养护试件抗压强度检验。 ⑤CFG桩的布置形式数量必须按设计图纸要求严格施作。 ⑥单桩混凝土灌注量:单桩混凝土量大于设计值而且必须连续灌注,以保证成桩的连续性从而不出现断桩、缩颈的现象; ⑦CFG桩顶端浮浆应清除干净,直至露出新鲜混凝土面,保证有效长度。施工中设置保护桩长,在料斗加料时,比设计桩长多加0.5米左右,将沉管拔出后,用插入式振捣棒对桩顶混合料加振3~5秒,提高桩顶混合料密实度。之后用土封项,增大混合料表面的高度即增加了自重压力,可提高混合料抵抗周围土挤压的能力,避免新打桩振动导致已打桩受振动挤压,混合料上涌使桩径缩小。 ⑧作好并收集、整理好各种施工原始记录,质量检查记录、设计变更、现场记录等原始资料并作好施工日志。 ⑨CFG桩的桩身质量、完整性,按总桩数的10%抽检;单桩承载力按总桩数的2‰抽检,必须满足设计要求。 ⑩如有缩颈和断桩情况出现,检测根据桩的分布就其周围进行补打,断桩处如距离地面较近,可以进行开挖后扩大桩径接至地面。 第四节、CFG桩的检测方法与检测结果 我单位委托铁道第四勘察设计院工程检测中心进行CFG桩成桩后质量检测工作,桩身混凝土质量等级评定标准: ⑴Ⅰ类桩——桩身混凝土完整性好,桩身混凝土强度达到设计强度; ⑵Ⅱ类桩——桩身混凝土基本完整,有小缺陷,截面稍有削弱,但对桩的受力无影响,桩身混凝土强度达到设计强度; ⑶Ⅲ类桩——桩身有缺陷,但不是断桩等严重缺陷或桩身混凝土低于设计强度,但达到或大于设计强度的80%; ⑷类桩——桩身混凝土有断桩等严重缺陷,或混凝土强度小于设计强度的80%; 飞鸾隧道出口路基施工CFG桩5042根,低应变检测按设计要求抽检10%,504根,按上述标准评定:其中Ⅰ类桩451根,Ⅱ类桩48根,Ⅲ桩5根,无Ⅳ类桩存在,低应变检测完整性良好。单桩静载实验按设计要求抽检2‰,11根,全部满足设计及规范要求。 第五节、路基填筑方法及工艺(填筑方法图、施工工艺图) 1、C组填料施工方法 整平碾压 松铺填料 基地处理 测量放样 路基修整 试验检测 下层填筑 图2 C组填料施工方法图 2、C组填料填筑基床底层以下施工工艺 ①测量放线,确定中线、坡脚线。 ②基底处理:基底已经进行CFG桩复合式地基处理后铺设碎石垫层,内铺设土工格室。在碎石垫层铺设完成检测合格后进行C组填料的填筑。 ③施工前疏通两侧临时排水边沟,保证排水畅通路基填筑过程中无积水。 ④分层填筑:采用沿横断面全宽、纵向分层填筑。由于原地面高低不平,先从最低处分层填筑,两边向中部填筑。填料采用自卸汽车运至施工场地(每车按8m3考虑),事先用石灰在场地上做出4m×5m网格,卸料时每个网格内卸一车,以保证在摊铺时好控制分层厚度(松铺厚度不超过45cm、压实厚度不超过40cm)。 ⑤分层摊铺、整平:采用挖掘机、推土机协调摊铺,人工配合整平。每一层摊铺的粗细料应铺设均匀,不应有粗集料或细集料窝。为保证路基边缘压实度满足要求,路基边缘必须超宽不小于50cm进行压实,待路基整修时,刮除多余的方量用于平整护坡道。摊铺前打好桩点做好分层厚度标志,以便施工过程中控制。 ⑥分层压实:路基压实采用YZ18B型振动压路机碾压,压实顺序为先两侧后中间,先静压再动压,再强振的操作程序进行碾压;碾压遍数根据路基施工总结确定为6遍;压路机的最大行驶速度小于4Km/h,沿线路纵向两轮迹之间的压实重叠不小于40cm,上下两层填筑接头错开不小于3.0m。每一层压实时要不断地进行整平,较大填料不应集中,应均匀分布于填筑层中,对于部分粒径超标的进行清除或改小,每一层填筑内部和表面石块间的空隙用填塞料石屑填充密实,使得层厚均匀和层面平整。 ⑦分层检查:每施工完一层进行孔隙率(n)、每90cm厚进行地基系数(K30)试验,并对标高、平整度和横坡进行检查,各项指标均满足设计及规范要求后方可填筑下一层。 图3 C组填料施工工艺框图 AB组填料填筑基床底层、级配碎石填筑基床表层施工方法和施工工艺与C组填料相同,仅检测标准不同, C组填料、AB组填料、级配碎石检测标准如下: 表1 C组填料压实及路堤检验标准 序号 项目 允许限差 1 压实 标准 地基系数K30(MPa/m) ≥130 孔隙率n <31% 2 中线至边缘距离 ±50mm 3 宽度 不小于设计值 4 平整度 不大于15mm 5 横坡 ±0.5%(4.0%) 表2 基床底层AB组填料质量标准 序号 项目 允许限差 1 压实 标准 地基系数K30(MPa/m) ≥150 孔隙率n <28% 动态变形模量Evd(MPa) ≥40 2 中线至边缘距离 +50,0mm 3 宽度 不小于设计值 4 平整度 不大于15mm 5 横坡 ±0.5%(4.0%) 6 厚度 ±30mm 表3 基床表层级配碎石质量标准 序号 项目 允许限差 1 压实 标准 地基系数K30(MPa/m) ≥190 孔隙率n <18% 动态变形模量Evd(MPa) ≥55 2 中线高程 ±10mm 3 路肩高程 ±10mm 4 中线至边缘距离 +20,0mm 5 宽度 不小于设计值 6 平整度 不大于10mm 7 横坡 ±0.5%(4.0%) 8 厚度 -20mm 路基队施工完成每一层填筑后,及时报检,试验室组织人员协同质检,监理进行现场见证检测,检测各项指标达到上述检测标准后方可进行下层施工。 第六节、软土路基沉降观测的布设及沉降结果 DK239+910~DK240+315段软土路基,在DK230+942、DK240+103、DK240+170、DK240+250、DK240+300处设置5个中心沉降板,坡角外设两排水平位移桩,在整个施工过程中进行沉降、位移观测的监控。 1、沉降量累计值: DK230+942桩0.0242m;DK240+103桩0.0994m;DK240+170桩0.1068m;DK240+250桩0.1073m;DK240+300桩0.0255m。 2、位移量累计值: DK240+007桩0.069m; DK240+011桩0.031;DK240+035桩0.037m;DK240+037桩0.045m;DK240+108桩0.045m;DK240+109桩0.082m;DK240+100桩0.027m;DK240+104桩0.079m;DK240+198桩0.056m;DK240+193桩0.011m;DK240+159桩0.023m;DK240+161桩0.062m;DK240+179桩0.004m;DK240+282桩0.002m;DK240+263桩0.019m;DK240+267桩0.055m。 路基沉降预测采用曲线回归法分析,路基填筑完成和堆载预压后观测数据作曲线回归分析,曲线回归的相应系数R高于规定的0.92。沉降预测的可靠性经过间隔3个月的两次预测最终沉降的差值小于8mm。路基填筑完成或堆载预压后,最终的沉降预测时间满足: S(t)/S(t=∞)≥75% 式中 S(t)——预测时的沉降观测值; S(t=∞)——预测的最终沉降值。 第七节、施工管理、机械设备和劳动力组织 1、桩机施工作业的劳动组织及人员配备情况参见表4 表4 CFG桩施工劳动力组织及人员配备表 职务 人数 基本要求 职责划分 队长 1 有一定的组织与管理能力,掌握本施工方法的施工要求及质量标准 组织协调与施工安排 机长 2 熟悉机械性能,掌握本施工方法的施工程序及操作要求 机械操作与维修 技术员 1 熟悉本施工方法的施工技术,掌握设计标准和质量标准 安全检查,质量控制,技术指导,现场记录 测工 3 能熟练根据技术交底进行现场放样 测量定位 普工 6 吃苦耐劳,爱岗敬业 负责桩尖埋设,移机定位,搬运 修理工 熟悉机械性能 机械维修,保养 电工 1 具有劳动部门颁发 的上岗证 电器设备的安装和安全运转 合计 12 2、CFG桩机施工作需配备的主要机具设备参见表5 表5 主要机具设备配备表 设备名称 型号 数量 备注 振动沉管桩机 YZ140 2 沉管 搅拌机 JS1000 1 混凝土搅拌 混凝土罐车 8DC9-1A 4 8m3混凝土运输 电焊机 BX1-350 1 机械及器具维修 3、路基填筑施工作业的劳动组织及人员配备情况参见表6 表6路基填筑施工劳动力组织及人员配备表 职务 人数 基本要求 职责划分 队长 1 有一定的组织与管理能力,掌握本施工方法的施工要求及质量标准 组织协调与施工安排 技术员 1 熟悉本施工方法的施工技术,掌握设计标准和质量标准 安全检查,质量控制,技术指导,现场记录 驾驶员 8 持证上岗,数量操作机械 保证施工用料到位 普工 10 吃苦耐劳,爱岗敬业 负责场地修整,倒运填料 修理工 1 熟悉机械性能 机械维修,保养 电工 1 具有劳动部门颁发 的上岗证 电器设备的安装和安全运转 合计 14 4、路基填筑施工作需配备的主要机具设备参见表7 表7 主要机具设备配备表 设备名称 型号 数量 备注 推土机 T140-1 1 粗平填料 挖掘机 CAT-320B 1 精平填料 压路机 YZ-18B 1 压实填料 上料汽车 T850 5 10m3填料运输 电焊机 BX1-350 1 机械及器具维修 水准仪 DSZ2 1 测量标高 全站仪 徕卡TCR402 1 放样定位 第八节、施工绩效 1、水泥粉煤灰碎石桩(CFG桩)不仅可以作为永久性工程加固软土的一种施工方法,也可以加大桩径以及深度用来加固永久建筑物的地基基础。 2、操作方法较容易掌握,原材料购置、现场施工比较方便。 3、混凝土中一般以价格低廉的425号普通硅酸盐水泥为主,用石屑代替细骨料河砂,可以大幅度的节约工程造价,增加经济效益。 4、由于本段路基CFG桩施工过程控制严格,填筑后沉降累计极小,没有产生任何由于沉降导致的工程问题,例如不均匀沉降、路基开裂等。 5、路基填筑每层按验收标准要求全部检查合格后进行下一层填筑,质量高,保证了铺轨的需要,减少了由于施工不完善而造成的工程质量问题,例如表面平整度不足不能满足道碴厚度要求等。 第九节、经验及教训 1、混合料要求 原材料碎石、石屑、粉煤灰、水泥等经检验合格后才能使用,拌合料配合比经试配后确定,投料计量,搅拌按规范规定时间进行且每天检验坍落度,并备有试块,其试块强度等级均大于设计要求。 2、达到承载力标准 沉管深度一定要求桩机达到额定电流后“抬架” 而且抬架为振动抬架至少三次;或者进入持力层不小于2m,才能保证CFG桩的单桩承载力要求。 3、抬架后停留时间不宜过长 达到承载力抬架后,应立即加满料振动提管,停留时间过长,造成沉管和周围土质的摩擦力变大,难以提管。 4、控制好混合料的坍落度 实际施工中表明,混合料坍落度过大,会形成桩顶浮浆过多,桩体强度也会降低。坍落度控制在6~8厘米,和易性好,当拔管速率为0.8~1.0m/min时,一般桩顶浮浆可控制在10厘米左右,成桩质量容易控制。 5、严格控制拔管速率 拔管速率太快可能导致桩径偏小或缩颈断桩,而拔管速率过慢又会造成水泥浆分布不匀,桩项浮浆过多,桩身强度不足和形成混和料离析现象,导致桩身强度不足。故施工时,应严格控制拔管速率,振动提管速率必须控制在V=0.8~1.0m/min,在提管过程中边提升边入料,始终保证管内混凝土面高于地面,才能保证成桩的完整性不出现缩颈。 6、施打顺序 在饱和淤泥土中成桩,振动桩机的振动力较小,但当采用连打作业时,由于饱和软土的特性,新打桩将挤压已打桩,形成椭圆或不规则形态,产生严重的缩颈和断桩。为避免产生缩颈和断桩,施工CFG桩应采用隔桩跳打施工方案。 7、拔管过程避免反插 在拔管过程中若出现反插,由于桩管垂直度的偏差,容易使土与桩体材料混合,导致桩身掺土影响桩身质量,应避免反插。 8、路基填料的最大粒径、级配必须满足设计要求,不然会导致碾压后压实度达不到验收标准要求。 9、路基填筑一定做好松铺厚度的控制,这样可以使层厚均匀,碾压更加密实。 8
