路基路面施工技术-教学课件-王美宽等模块一-任务三-挖方路基施工.pptx

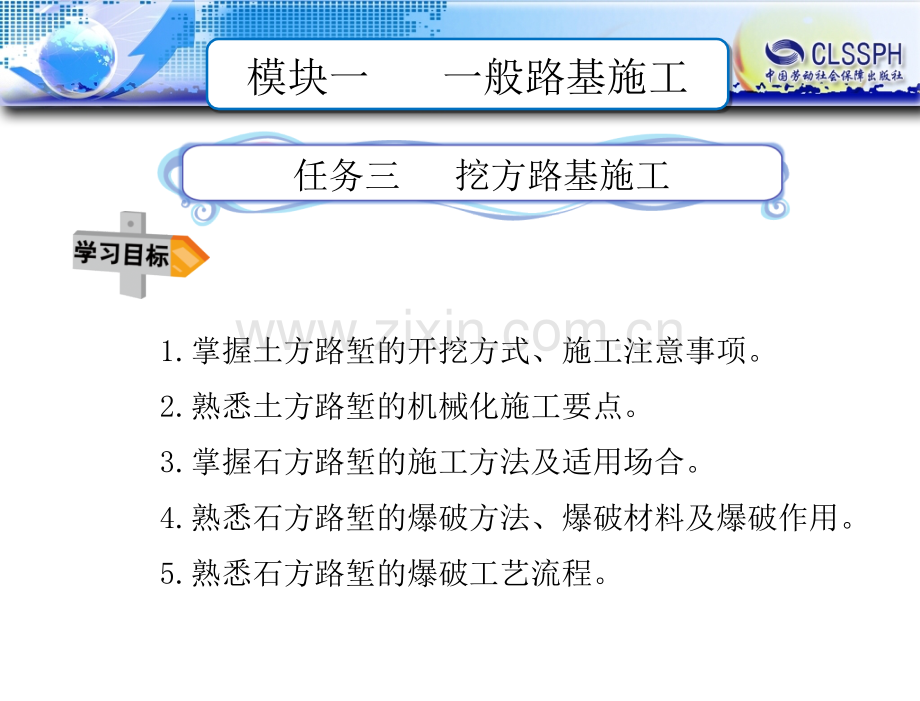

模块一 一般路基施工1.掌握土方路堑的开挖方式、施工注意事项。2.熟悉土方路堑的机械化施工要点。3.掌握石方路堑的施工方法及适用场合。4.熟悉石方路堑的爆破方法、爆破材料及爆破作用。5.熟悉石方路堑的爆破工艺流程。任务三 挖方路基施工模块一 一般路基施工1.平原地区公路挖方段路基施工。2.山岭地区公路挖方段路基施工。模块一 一般路基施工一、土方路堑施工一、土方路堑施工 由于路堑容易发生路基病害，为保证路堑边坡的稳定，在施工中应注意：1.路堑排水。2.废方处理。3.宽度保证。4.设置支挡工程。模块一 一般路基施工 二、石方路堑施工二、石方路堑施工 1.松土法 松土器示意图松土器示意图1-安装架；安装架；2-倾斜油缸；倾斜油缸；3-提升油缸；提升油缸；4-横梁；横梁；5-齿杆；齿杆；6-保护盖；保护盖；7-齿尖；齿尖；8-松土器臂松土器臂模块一 一般路基施工 2.爆破法 （1）常见的爆破方法简介 1）光面爆破 2）预裂爆破 3）定向爆破 4）微差爆破 （2）石方爆破材料及引爆设备简介 1）爆破材料 2）引爆材料模块一 一般路基施工（3）爆破作用爆破作用圈示意图爆破作用圈示意图模块一 一般路基施工 工作任务一：工作任务一：平原地区公路挖方段路基施工。平原地区公路挖方段路基施工。平原地区具有一定厚度的土壤覆盖层，因此平原地区挖方段路基属于土质路堑的施工。1.土质路堑开挖方式（1）横向挖掘法模块一 一般路基施工a a）b b）图图2-3-3 2-3-3 横向全宽挖掘法横向全宽挖掘法a a）单层横向全宽挖掘法）单层横向全宽挖掘法 b b）多层横向全宽挖掘法）多层横向全宽挖掘法模块一 一般路基施工（2）纵向挖掘法 a a）b b）c c）图图2-3-4 2-3-4 纵向开挖法纵向开挖法a a）分层纵挖法）分层纵挖法 b b）通道纵挖法）通道纵挖法 c c）分段纵挖法）分段纵挖法模块一 一般路基施工（3）混合式挖掘法a a）b b）图图2-3-5 2-3-5 混合式挖掘法混合式挖掘法a a）横面和平面）横面和平面 b b）平面纵、横通道示意图）平面纵、横通道示意图模块一 一般路基施工推土机开挖路堑推土机开挖路堑2.机械化施工（1）推土机开挖路堑施工模块一 一般路基施工（2）铲运机开挖路堑施工铲运机开挖路堑铲运机开挖路堑 模块一 一般路基施工（3）挖掘机开挖路堑施工 挖掘机开挖路堑挖掘机开挖路堑 模块一 一般路基施工 工作任务二：工作任务二：山岭地区公路挖方段路基施工。山岭地区公路挖方段路基施工。山岭地区一般土壤覆盖层较薄，因此山岭地区挖方段路基属于石质路堑的施工，可以采用松土法和爆破法两种施工方法。1.松土法 2.爆破法 （1）工艺流程 1）爆破设计阶段模块一 一般路基施工 地形地质及现场环境勘测设计、施工、业主审定爆破方案送当地公安机关审批梯段高度的确定炮孔布置药量计算起爆网络设计及计算爆破振动速度检算施工组织设计。2）爆破施工阶段 平整工作面孔位放线钻孔孔位检查装药填塞布线连接安全警戒 发令起爆爆破后检查解除警戒。模块一 一般路基施工（2）操作要点1）平整工作面2）孔位放线 3）钻孔钻孔钻孔 模块一 一般路基施工4）孔位检查5）装药 装药装药 6）堵塞模块一 一般路基施工布线连接布线连接7）布线连接8）安全警戒9）爆破后安全检查模块一 一般路基施工 1.土方路堑开挖根据路堑深度和纵向长度，开挖方式可分为 、纵向挖掘法和 几种。2.公路工程施工中比较常用的有 、微差爆破等。二、选择题二、选择题 1.路堑开挖时所采用的单层横向全宽挖掘法，适用于开挖深度 的路堑。一、填空一、填空题题模块一 一般路基施工A、小且较短 B、小且较长 C、大且较短 D、大且较长 2.土方开挖量很大的路堑施工宜采用 和自卸汽车配合进行土方挖运。A、铲运机 B、推土机 C、挖掘机 D、平地机 三、判断题三、判断题 1.松土法开挖避免了爆破作业的危险性，且有利于挖方边坡的稳定和附近建筑的安全，故凡能用松土法开挖的石质路堑应尽量不采用爆破法施工。（）模块一 一般路基施工 2.分层纵挖法适用于路堑过长，弃土运距过远的傍山路堑，其一侧堑壁不厚的路堑开挖。（）3.在爆破工程中，通常把压缩、抛掷、松动三圈连在一起而称为破坏作用圈，其所形成的作用半径，称为破坏半径或药包的爆破作用半径，以R破表示。（）四、简答题四、简答题 1.土质路堑可采取哪些开挖方式?各自适合哪些场合？2.简述土质路堑的机械作业方式。3.石质路堑爆破法包括哪些施工流程？
