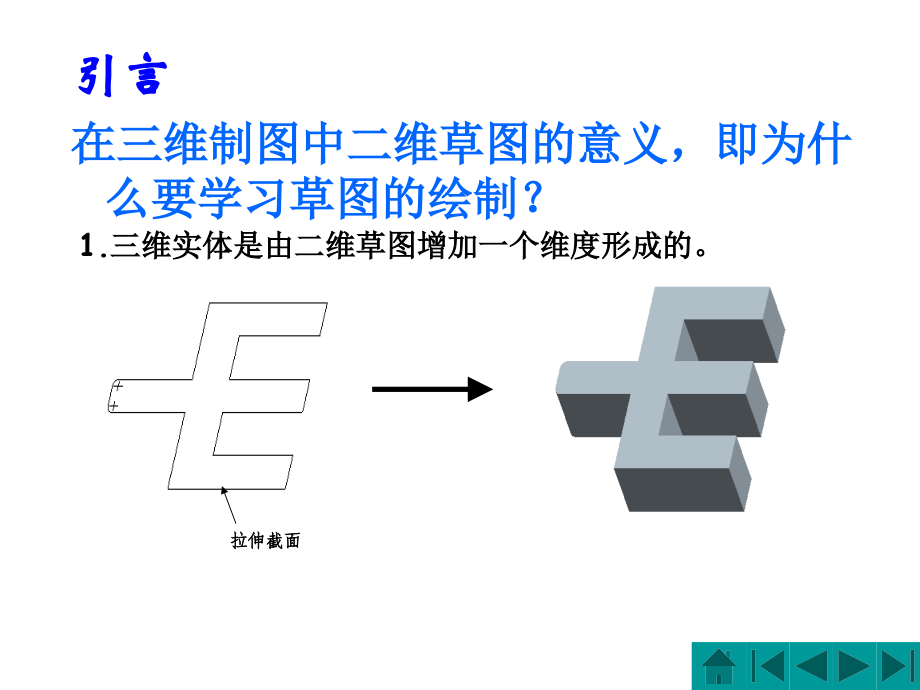

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第,2,讲 二维草图的绘制,草绘环境概述,2.1,绘制基本图元,2.2,编辑草图,2.3,标注草图,2.4,编辑尺寸,2.5,几何约束,2.6,典型案例,典型案例,2.7,引言,在三维制图中二维草图的意义，即为什么要学习草图的绘制？,拉伸截面,1.,三维实体是由二维草图增加一个维度形成的。,2.,生成的草绘文件保存后，可直接调入三维制图中使用。,单击鼠标左键定义放置位置,输入比例值和旋转角度，单击 ，确定输入,1,草绘环境,1.1,进入草绘环境,3,种方法进入草绘环境。,1.,新建草绘文件进入草绘环境。,1.,选择该选项,2.,设置文件名,进入草绘环境,2.,单击,【,草绘工具,】,按钮进入草绘环境。,这样绘制出来的是基准曲线。,3.,在绘制零件实体时，通过建模工具进入草绘环境。,1.,选择草绘平面,4.,选择参照平面,2.,调整草绘方向,3.,单击该文本框,5.,指定参照方向,这是实体绘图的一部分。,1.,设置草绘环境背景颜色,1.2,设置草绘环境,原背景颜色,设置后颜色,设置背景颜色,选择,【,视图,】【,显示设置,】【,系统颜色,】,2.,设置草图图元颜色,1.,单击该按钮,2.,指定新颜色,原草图颜色,修改后草图颜色,选择,【,视图,】【,显示设置,】【,系统颜色,】,草绘专用按钮：,“,草绘器”工具栏,草绘工作界面,1.3,草绘界面,2,绘制基本图元,2.1,绘制直线,绘制直线的四种命令及工具按钮,1.,绘制两点直线,单击草绘工具栏中的,“,创建,2,点线,”,按钮，然后在工作区通过单击指定一点，然后移动鼠标指针并单击指定另外一点，即可绘制一条以两点为端点的直线。如果连续单击左键，可绘制连接的直线段。,第,1,个图形切点,第,2,个图形切点,单击草绘工具栏中的,“,创建与,2,个图元相切的线,”,按钮，单击选中工作区中的一个图元，移动鼠标指针，此时会有一条固定了端点的线出现，找到与另外一个图元相切的点，单击，即可绘制出两个图元的切线,2.,绘制与两个图元的相切直线,3,绘制中心线,单击草绘工具栏中的,“,创建,2,点中心线,”,按钮，在工作区单击指定一点，然后移动鼠标指针并单击指定另外一点，可以绘制一条经过这两点的无限延伸的中心线,2.2,绘制矩形,第,1,个点,第,2,个点,单击草绘工具栏中的按钮 ，然后在工作区的两个对角点位置各单击一次即可绘制一个矩形。,2.3,绘制圆类曲线,1,选取圆心和点绘制圆,在工作区单击指定一点作为圆心，移动鼠标指针，单击指定另外一点作为圆上的一点，即可创建一个圆。,创建的圆,鼠标点选一点作为圆心,2,绘制同心圆,3,选取,3,点绘制圆,单击草绘工具栏中的“创建同心圆”按钮，单击工作区中已经存在的圆或圆弧，移动鼠标指针，然后在合适位置单击即可创建同心圆,在工作区中,3,个不共线的位置各单击一次即可创建一个圆。,点击作为参照的圆,与参照圆同心的圆,4,绘制相切圆,单击草绘工具栏中的,“,创建与,3,个图元相切的圆,”,按钮，依次单击工作区中的两个图元，然后移动鼠标指针到第,3,个图元的位置并单击，由此就可以绘制与这,3,个图元相切的圆,创建的相切圆,鼠标点选第,1,个图元,鼠标点选第,2,个图元,鼠标点选第,3,个图元,5,绘制椭圆,在工作区单击一点作为椭圆的中心，然后移动鼠标指针，在选定位置单击可确定椭圆的大小和形状,.,椭圆中心,椭圆上的一点,2.4,绘制圆弧,1,三点创建圆弧,单击草绘工具栏中 ，,在工作区依次单击两点作为圆弧的端点，移动鼠标指针到合适位置，单击可创建圆弧。,第,1,个点,第,2,个点,第,3,个点,2,通过选取弧圆心和端点来创建圆弧,单击草绘工具栏中,在工作区单击一点作为圆弧的圆心，然后移动鼠标指针单击指定圆弧的两个端点,第,1,个端点,第,2,个端点,圆心,3,创建与,3,个图元相切的弧,第,1,个图元的切点,第,2,个图元的切点,第,3,个图元的切点,单击草绘工具栏按钮 ，依次单击工作区中的,3,个图元，即可创建与这,3,个图元相切的弧,4,绘制同心圆弧,单击草绘工具栏中按钮 ，在工作区单击选中已经存在的圆弧，移动鼠标指针确定圆弧的半径，在两个不同位置各单击一次确定出圆弧的两个端点,第,1,个端点,第,2,个端点,作为参照的弧,5,绘制锥形圆弧,单击草绘工具栏中的按钮 ，然后在工作区单击鼠标一点作为锥形弧的起点，移动鼠标指针到另外一个位置并单击作为锥形弧的终点，最后移动鼠标指针到新的位置并单击确定锥形弧的半径和弧度。,终点,弧线上的一点,起点,通过调整曲线的曲率数值，可以产生三种不同类型的曲线。,曲率为,0.5,时，抛物线曲线。,曲率为,0.050.5,时，椭圆形曲线。,可以双击修改曲率值。,曲率为,0.50.95,时，双曲线曲线。,2.5,绘制圆角,1,创建圆形圆角,单击草绘工具栏中按钮 ，然后在工作区依次单击已经存在的两个图元，由此便可在两图元之间创建一个圆角。,圆角,依次单击两个图元,2,创建椭圆圆角,单击草绘工具栏中按钮 ，然后在工作区分别单击已经存在的两个图元，由此便可在两图元之间创建一个椭圆形圆角,椭圆圆角,依次单击两个图元,2.6,绘制样条曲线,单击草绘工具栏中的按钮 ，在工作区依次单击选取若干点，系统会用平滑的曲线依次将这些点按顺序连接起来，按鼠标中键可结束样条曲线的创建,指定各控制点,2.7,草绘器调色板,单击草绘工具栏中按钮 ，选择,Pro/E,提供的多边形，轮廓、形状和星形，,单击,要使用的图形，即可,预览,图形；,双击,图形，,在工作区再单击鼠标左键，通过调节图形的缩放、旋转、位置，就可以使用图形了,。,2.8,转换现有模型的边线,1,通过边,使用单个边,2.,选择边线,1.,选择“单个”选项,实体边在草绘平面的投影,使用边线链,1.,选择“链”选项,2.,选择链,3.,接受,生成的边,使用环,1.,选择该选项,2.,选择该表面,3.,接受或使用“下一个”上一个“选择其他环,4.,生成的边,2,偏移边,1.,选择“链”选项,2.,选择链,3.,接受,4.,输入偏移距离,5.,生成的边,2.9,创建文本,4.,添加文字效果,2.,输入文本内容,3.,设置文本属性,1.,选择文字工具，在绘图区单击两点指定文字的高度和放置角度,选择可输入文本符号,1.,选择该复选框,2.,选择该曲线,沿曲线放置文字效果,3,编辑草图,3.1,修剪和分割,1.,修剪图元,动态修剪,拖动鼠标划过要去除的线条,曲线去除后的效果,选择,【,编辑,】【,修剪,】【,删除段,】,或选取工具栏中 ，以画链方式划过需要取出的多余线段。,删除的另外一种方式：选择需要去除的多余线段，按,Delete,键。但如果是删除线段的某一段，就需要借助“分割图元”工具。,如果两个图元相交，则系统将保留单击点一侧图形，而将交叉点另一侧图形删除。,如果两个图元未相交，但延伸后能相交，则删除相交点以外的部分，并将两个图元延伸至相交点,边界修剪,2.,分割图元,选择,【,编辑,】【,修剪,】【,分割,】,，或者单击草绘工具栏中的按钮，然后在要分割的图形上单击选择一点作为分割点，将在该点处将图元分割成两部分。,圆弧上添加的两个分割点,3.2,镜像工具,1.,镜像图元,镜像出来的图元,2.,选择“编辑”,“,镜像”菜单或者单击草绘工具栏中的“镜像选定的图元”按钮，单击选取一条,中心线,作为对称轴,1.,选择要镜像复制的图元,2.,缩放旋转,1.,选中工作区中的图元，选择“编辑”,“,缩放和旋转”菜单，或者单击草绘工具栏中的“缩放并旋转选定图元”按钮,2.,在弹出的“缩放旋转”对话框中，设置图元的缩放比例和旋转角度，或者直接拖动移动 、旋转 、缩放 图柄最后单击“接受更改”按钮完成操作,1.,编辑样条拟合,显示曲率分析,显示控制点,显示内插点,创建,/,删除控制多边形,3.3,编辑工具,单击样条曲线，选择,【,草绘器工具,】,工具栏中的,【,编辑,】,按钮 ，或者双击样条曲线，打开,【,样条修改,】,操控面板。,（,1,）,【,点,】,上滑面板,1.,启用该选项,2.,选择控制点,3.,输入坐标值,编辑后效果,草绘原点,局部坐标系,1.,选择该选项,2.,激活该按钮,3.,选择坐标系,4.,指定控制点,5.,修改坐标值,编辑后效果,（,2,）,【,拟合,】,上滑面板,稀疏,原样条效果,修改偏差后效果,平滑,原样条效果,修改偏差后效果,1.,启用该选项,2.,指定该数值,（,3,）,【,文件,】,上滑面板,1.,设置坐标系选项,2.,指定坐标系,3.,查看曲线属性,4.,打开的信息窗口,打开文件插入样条曲线,保存现有样条曲线，便于以后重复使用,（,4,）控制多边形编辑样条曲线,单击操控面板中的 ，即可在曲线上显示虚线形式的控制多边形，可以拖动多边形的控制点编辑样条曲线，还可以右击鼠标添加控制点或右击现有控制点，删除该点。,1.,拖动控制点,2.,拖动后效果,3.,添加控制点,4.,添加控制点后拖动效果,（,5,）内差点和控制点,2.,拖动控制点,3.,拖动后效果,1.,单击该按钮,内差点,控制点,2.,拖动控制点,3.,拖动后效果,1.,单击该按钮,（,6,）曲率分析,曲率显示效果,调整比例和密度,2.,编辑文本图元,选择,【,草绘器工具,】,工具栏中的,【,编辑,】,按钮，或者双击文字，打开,【,文本,】,对话框。,同,2.2.8,。,3.4,草图诊断工具,1.,着色封闭环,利用,【,着色封闭环,】,工具，可以对图形的封闭区域进行着色显示，从而可以快速诊断出所绘制草图截面的封闭性，以方便对截面图形的修改。,封闭环亮显效果,2.,加亮开放端点,开放端点的亮显,开放端点就是不为多个图元共有的图元顶点。,利用,【,加亮开放端点,】,工具，可以对此类顶点加亮显示，便于查找形成开放图形的草图图元。,3.,重叠几何图元,重叠图元的亮显,该工具对具有重叠、交叉关系的草图图元对象加亮显示，以便于图形的判断和修改。,4.,建模要求分析,该工具能够以建模要求为参考依据，从草图截面图形的基本图元、图形的闭合情况、图形中的环以及草图的参照等方面，对草图进行综合性的分析，最后以对话框的形式显示分析结果。,建模要求,状态显示,4,标注草图,4.1,尺寸标注方法,1.,双击修改,系统给出的尺寸是,“,弱尺寸,”,，修改尺寸或加强后的尺寸为,“,强尺寸,”,。,灰色为弱尺寸,1.,双击尺寸出现编辑框,2.,输入新值,2.,弱尺寸转化为强尺寸,1.,选取该右尺寸边右击,2.,选择该选项,3.,尺寸标注命令,若弱尺寸标注方式不符合设计要求，即可用手动方式添加强尺寸。,单击,【,草绘器工具,】,工具栏中的,【,创建定义尺寸,】,按钮，选择需要标注的图元，在合适的位置单击鼠标中键，完成尺寸添加。,尺寸标注又分为,“,线性尺寸标注,”,、,“,角度标注,”,、,“,径向尺寸标注,”,、,“,基线标注,”,、,“,参照尺寸标注,”,、,“,周长尺寸标注,”,。,4.2,线性尺寸标注,1.,单一线段标注,2.,按中键添加尺寸,1.,单击工具栏按钮 ，选取该直线,2.,点与点的间距,两圆心间的距离,1.,单击工具栏按钮,依次选取两点,2.,按中键添加尺寸,3.,点与线的间距,2.,按中键添加尺寸,1.,单击工具栏按钮,依次选取点和直线,4.,两平行线间的间距,2.,按中键添加尺寸,1.,单击工具栏按钮,依次选取两平行线,平行四边形两平行线间的距离，只能标注水平或垂直的距离,5.,线与弧的距离,2.,按中键添加尺寸,1.,单击工具栏按钮,依次选取弧和线段,6.,弧与弧的距离,添加尺寸效果,1.,单击工具栏按钮,依次选取弧和线段,2.,按中键添加尺寸，,指定尺寸方向,4.3,角度标注,1.,标注两直线夹角,2.,单击中键，添加尺寸,1.,单击工具栏按钮,依次选取两直线,2.,标注弧度,2.,选取弧线,1.,单击工具栏按钮,依次选取圆弧端点,3.,单击鼠标中键，添加尺寸,3.,曲线角度标注,3.,指定参照线,1.,单击工具栏按钮,选择曲线上的点,2.,选取曲线,角度标注效果,4.4,径向尺寸标注,1.,标注圆,标注方法：在圆或弧线上双击鼠标左键再单击中键可产生直径，单击鼠标左键再单击中键可产生半径。,圆的直径标注,:,双击圆轮廓线，在合适位置点鼠标中键,圆的半径标注,:,单击圆轮廓线，在合适位置点鼠标中键,2.,标注椭圆,1.,单击选取椭圆,2.,单击鼠标中键，选取半径选项,添加的标注效果,4.5,基线标注,1.,指定基线,1.,选取的基准图元,添加的基线标志,2.,单击该按钮,使用基线标注，可以为所标注的图元尺寸建立一个统一的标准，不仅可以提高草图截面的绘制精度，还可以改善图形的清晰度。,2.,添加基线标注,1.,单击工具栏按钮,选取基线,2.,选取要标注的图元,4.6,参照尺寸标注,1.,标注参照尺寸,参照尺寸可以为其他尺寸起参照作用，尺寸后都注有,REF,字样。它可以随其它尺寸变化而变化，但不能驱动草图的变化。有两种方式标注参照尺寸：,2.,选择尺寸，单击中键,1.,单击工具栏按钮,选择参照菜单,2.,转换为参照尺寸,标注尺寸时，当尺寸与尺寸之间发生重复标注时，或标注间发生冲突时，可以将一个尺寸转化为参照尺寸。,1.,选取转化尺寸,2.,单击该按钮,转化为参照尺寸效果,4.7,周长尺寸标注,1.,全部选中要标注周长的封闭图形,3.,单击选择图形上的一段尺寸,作为由周长驱动变化的尺寸,2.,选择,“,编辑,”,“,切换到,”,“,周长,”,菜单,5,编辑尺寸,5.1,移动或删除尺寸,1.,移动尺寸,单击选取要移动的尺寸，移动到合适的位置，放开鼠标左键即可。,2.,删除尺寸,选中尺寸，按,Delete,键，或者选择,【,编辑,】【,删除,】,选项，或者右击，选择快捷菜单中的,【,删除,】,选项。,删除尺寸，只能删除除弱尺寸以外的尺寸，即强尺寸、参照尺寸和周长尺寸等,5.2,控制尺寸显示,在绘制较为复杂的草图截面时，过多的尺寸显示会给图形的绘制和图形尺寸的标注带来很大的影响，这时可以控制尺寸的显示。,1.,禁用选项,尺寸隐藏效果,选择,【,草绘,】【,选项,】,选择,【,工具,】【,选项,】,1.,查找配置文件隐藏效果,2.,输入设定值,尺寸隐藏效果,1.,依次选取编辑尺寸,2.,打开该对话框,3.,输入修改后的尺寸,4.,滚动滑轮动态调节尺寸,5.,随时更新,6.,锁定尺寸比例,编辑后图形,单击,【,编辑,】,按钮 ，按住,CTRL,键选择多个尺寸，打开,【,修改尺寸,】,对话框，输入尺寸数值即可调整对应尺寸图元的大小。,5.3,修改尺寸值,或者双击尺寸，在弹出的对话框中直接修改尺寸。,5.4,锁定,/,解锁尺寸,默认尺寸标注,拖动后尺寸发生变化,转化为锁定尺寸,拖动后尺寸不变化,选择,【,编辑,】【,切换锁定,】,6,几何约束,6.1,设定自动约束,选择,【,草绘,】【,选项,】,，打开,【,草绘器优先选项,】,对话框，勾选自动几何约束选项，系统会在每个符合约束条件的图元上产生一个几何约束标志。,约束类型,符 号,说 明,垂直,V,使直线或两图元端点成垂直,水平,H,使直线或两图元端点成水平,正交,使两图元正交，会附加流水号,1,、,2,相切,T,使两图元相切,中点,*,将图元端点放在直线中间,对齐,使端点吻合、点落于图元上、共线,对称,使两图元端点相对中心线成两侧对称,相等,L1,、,R1,使两图元等长、等半径，会附加流水号,L1,、,L2,、,R1,、,R2,平行,/1,使两线平行，会附加流水号,/1,、,/2,约束类型的说明,6.2,添加手动约束,1.,垂直约束,单击垂直按钮再单击斜直线，即将斜直线约束成垂直线,单击垂直按钮再单击两图元端点，即约束成垂直,2.,水平约束,单击水平按钮再单击斜直线，即约束成水平线,单击水平按钮再单击两图元端点，即约束成水平,3.,正交约束,单击正交按钮再单击两图元，即约束成正交,4.,相切约束,单击相切按钮再单击两图元，即约束成相切,5.,中点约束,单击中点按钮再单击图元端点与直线，即约束在直线中点上。,6.,共线约束,单击对齐按钮再单击两图元端点，两端点会重合,单击对齐按钮再单击圆弧端点与直线，直线会落在弧上,7.,对称约束,单击对称按钮再单击中心线及两图元端点，则两端点将以中心线成两侧对称,8.,等长约束,单击相等按钮再单击两直线，则约束为等长,单击相等按钮再单击两圆（一圆一弧亦可），则约束为等半径,9.,平行约束,单击平行按钮再单击两直线，则约束为平行,6.3,编辑几何约束,1.,取消约束,绘制较为复杂的草图截面时，可能在图元上出现多重约束的情况。,选择不重要的约束，利用右键快捷菜单中的,【,删除,】,取消约束条件。,2.,锁定约束,绘制图元时，当约束条件呈红色显示时，按住,Shift,键并右击。,取消约束锁定，按住,Shift,键并右击；若需要取消所锁定的多个约束条件，可使用,Tab,键进行切换选取。,约束锁定标志,3.,解决过约束,当图形中的图元对象都被相应的尺寸标注或几何约束限制后，还需要对其添加必要的几何约束时，就会出现过约束现象。,可删除新添加的约束；或选择不必要的约束，将其删除；或把某一尺寸转化为参照。,7,典型案例,7.1,绘制槽轮图,槽轮主要应用于机械传动中的间隙运动，例如电影放映机中胶片的传动机构。,槽轮机构一般由主动转臂和槽轮两部分组成，主动转臂转动一周，从动槽轮可以转过的角度可由槽轮的结构和转臂的个数决定。,本例中槽轮是六槽的槽轮。,1.,新建名称为,caolun,的,草绘文件,3.,绘制两条倾斜中心线,2.,选择工具按钮，绘制水平和竖直中心线,4.,修改倾斜角度,5.,以中心线交点为圆心绘制两个圆,6.,分别修改圆直径为,30,和,65,7.,分别绘制,55,、,18,和,7,的圆,8.,绘制两条线段,9.,裁剪多余的线条,10.,约束三线段平行,12.,选择中心线镜像,11.,按住,Ctrl,键选择图元，选择镜像工具,13.,再次按住,Ctrl,键选择图元，选择镜像工具,14.,选择中心线镜像,15.,绘制倾角为,60,的中心线,16.,按住,Ctrl,键选择图元，选择镜像工具,17.,按住,Ctrl,键选择图元，选择镜像工具,18.,选择中心线镜像,20.,选择,30,和,65,的圆，选择,【,编辑,】【,切换构造,】,19.,单击动态修剪工具 ，修剪多余圆弧。,7.2,绘制支座草图,支座零件用于轴类零件和其他零件之间的横向位置定位。,其左侧的底板用于与其他零件表面的配合，右侧的空心圆柱结构可与轴类零件配合，中部的支撑板可以起到主要的支撑和定位作用。,1.,绘制水平和竖直中心线,2.,绘制直径为,20,的圆,3.,绘制直径为,30,的同心圆,4.,绘制线段并修改长度,5.,绘制两条正交线段，并修改长度,6.,绘制切线,7.,绘制垂直于中心线的线段,8.,绘制平行线段，并约定距离,9.,选择圆角工具 ，选两线段添加圆角，并修改圆角直径,10.,和上步同样方法，添加圆角并修改圆角半径,11.,在绘图区任意位置处绘制直径为,10,的圆,12.,选择约束工具中的相切工具 ，选择线段和圆,13.,按住,Ctrl,键，选择多个图元,14.,选择镜像工具 ，选择中心线，完成镜像,7.3,绘制滑杆草图,滑杆零件的主要作用是对与其相配合的轴及轮盘类零件起周向的角度定位作用。,1.,绘制中心线并修改尺寸,2.,以中心线交点为圆心并修改直径为,46,3.,绘制同圆心圆弧，并修改半径为,130,4.,在圆弧和中心线的交点处绘制两个直径为,32,的圆,5.,以中心线的交点为圆心，使用 ，绘制两段和小圆相切的圆弧,6.,绘制一条垂直线,7.,选择镜像工具 ，镜像直线,8.,修剪多余线条,9.,倒圆角，直径修改为,10,和,5,，并修剪图形,11.,绘制圆并修改直径，修剪两个小圆,12.,以中心线的交点为圆心，绘制两端圆弧分别与小圆相切,13.,使用,【,封闭链内部着色,】,按钮 ，显示图形封闭情况,小结,本次课介绍了,PRO/E,的草图绘制，共分,7,个方面介绍：,草绘环境概述,绘制基本图元,编辑草图,标注草图,编辑尺寸,几何约束,典型案例,重点：基本图元的绘制和编辑；尺寸的标注和编辑；添加几 何约束；,
