华为BSC A接口对接原理和应用.docx

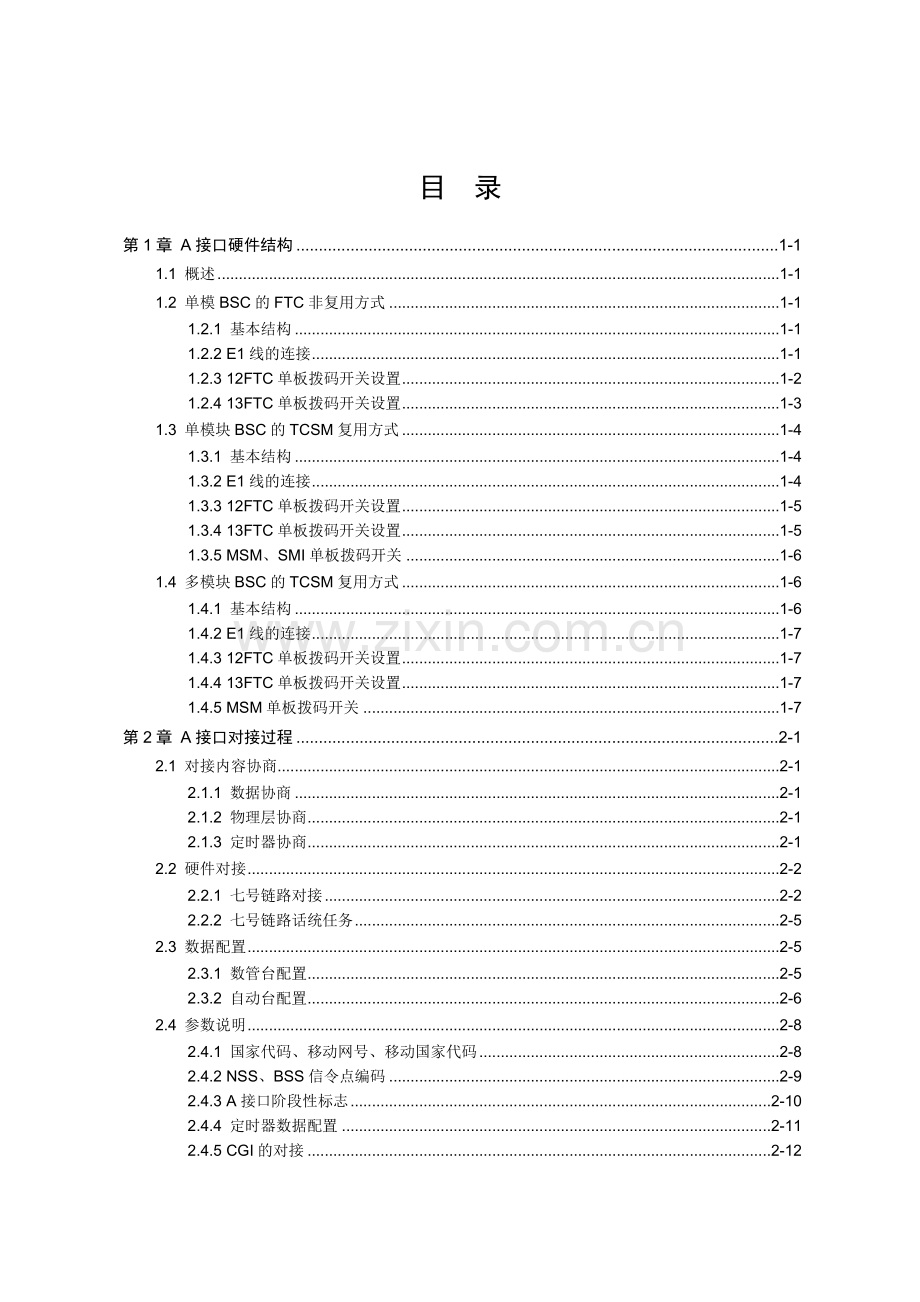

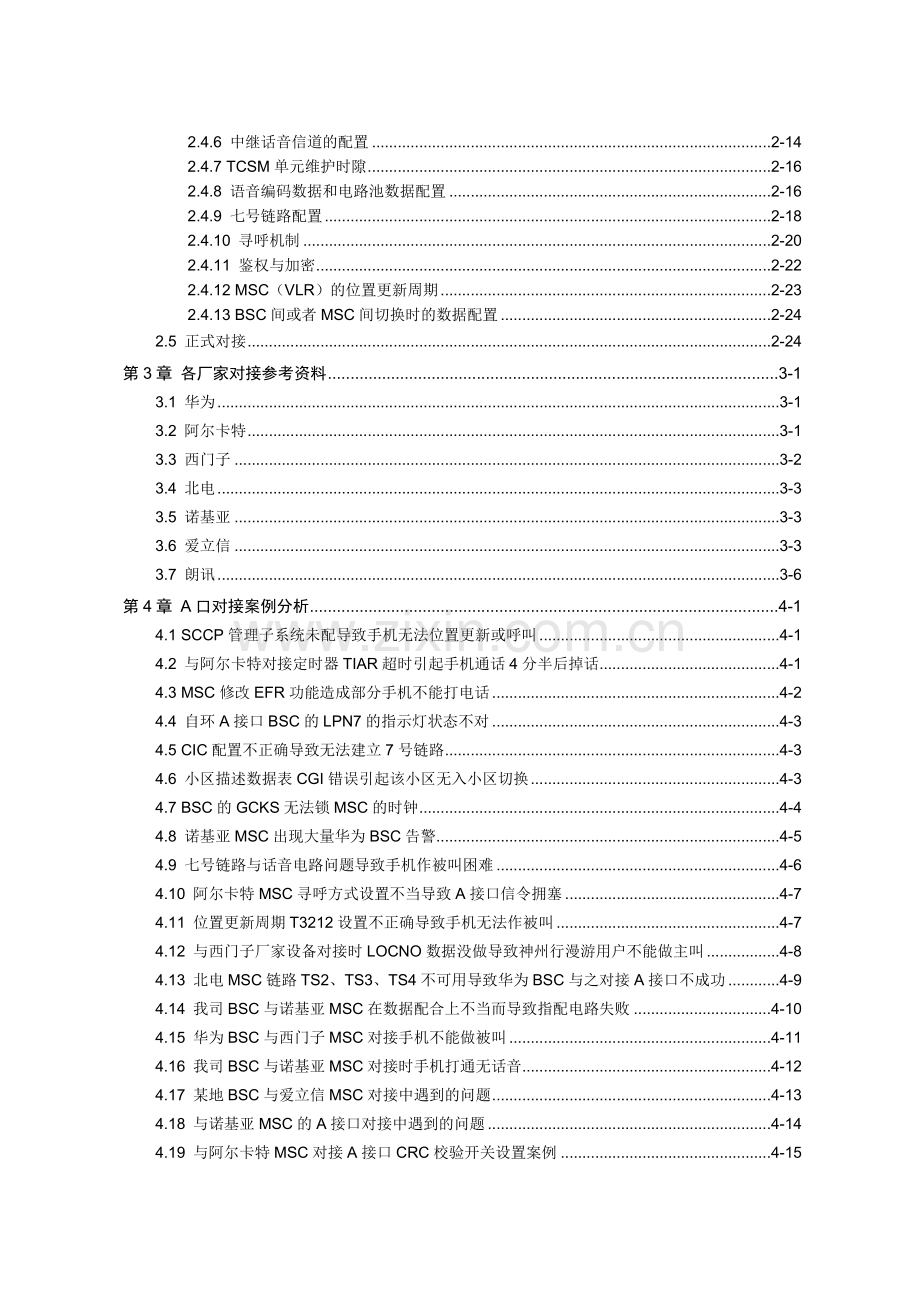

目 录
第1章 A接口硬件结构 1-1
1.1 概述 1-1
1.2 单模BSC的FTC非复用方式 1-1
1.2.1 基本结构 1-1
1.2.2 E1线的连接 1-1
1.2.3 12FTC单板拨码开关设置 1-2
1.2.4 13FTC单板拨码开关设置 1-3
1.3 单模块BSC的TCSM复用方式 1-4
1.3.1 基本结构 1-4
1.3.2 E1线的连接 1-4
1.3.3 12FTC单板拨码开关设置 1-5
1.3.4 13FTC单板拨码开关设置 1-5
1.3.5 MSM、SMI单板拨码开关 1-6
1.4 多模块BSC的TCSM复用方式 1-6
1.4.1 基本结构 1-6
1.4.2 E1线的连接 1-7
1.4.3 12FTC单板拨码开关设置 1-7
1.4.4 13FTC单板拨码开关设置 1-7
1.4.5 MSM单板拨码开关 1-7
第2章 A接口对接过程 2-1
2.1 对接内容协商 2-1
2.1.1 数据协商 2-1
2.1.2 物理层协商 2-1
2.1.3 定时器协商 2-1
2.2 硬件对接 2-2
2.2.1 七号链路对接 2-2
2.2.2 七号链路话统任务 2-5
2.3 数据配置 2-5
2.3.1 数管台配置 2-5
2.3.2 自动台配置 2-6
2.4 参数说明 2-8
2.4.1 国家代码、移动网号、移动国家代码 2-8
2.4.2 NSS、BSS信令点编码 2-9
2.4.3 A接口阶段性标志 2-10
2.4.4 定时器数据配置 2-11
2.4.5 CGI的对接 2-12
2.4.6 中继话音信道的配置 2-14
2.4.7 TCSM单元维护时隙 2-16
2.4.8 语音编码数据和电路池数据配置 2-16
2.4.9 七号链路配置 2-18
2.4.10 寻呼机制 2-20
2.4.11 鉴权与加密 2-22
2.4.12 MSC（VLR）的位置更新周期 2-23
2.4.13 BSC间或者MSC间切换时的数据配置 2-24
2.5 正式对接 2-24
第3章 各厂家对接参考资料 3-1
3.1 华为 3-1
3.2 阿尔卡特 3-1
3.3 西门子 3-2
3.4 北电 3-3
3.5 诺基亚 3-3
3.6 爱立信 3-3
3.7 朗讯 3-6
第4章 A口对接案例分析 4-1
4.1 SCCP管理子系统未配导致手机无法位置更新或呼叫 4-1
4.2 与阿尔卡特对接定时器TIAR超时引起手机通话4分半后掉话 4-1
4.3 MSC修改EFR功能造成部分手机不能打电话 4-2
4.4 自环A接口BSC的LPN7的指示灯状态不对 4-3
4.5 CIC配置不正确导致无法建立7号链路 4-3
4.6 小区描述数据表CGI错误引起该小区无入小区切换 4-3
4.7 BSC的GCKS无法锁MSC的时钟 4-4
4.8 诺基亚MSC出现大量华为BSC告警 4-5
4.9 七号链路与话音电路问题导致手机作被叫困难 4-6
4.10 阿尔卡特MSC寻呼方式设置不当导致A接口信令拥塞 4-7
4.11 位置更新周期T3212设置不正确导致手机无法作被叫 4-7
4.12 与西门子厂家设备对接时LOCNO数据没做导致神州行漫游用户不能做主叫 4-8
4.13 北电MSC链路TS2、TS3、TS4不可用导致华为BSC与之对接A接口不成功 4-9
4.14 我司BSC与诺基亚MSC在数据配合上不当而导致指配电路失败 4-10
4.15 华为BSC与西门子MSC对接手机不能做被叫 4-11
4.16 我司BSC与诺基亚MSC对接时手机打通无话音 4-12
4.17 某地BSC与爱立信MSC对接中遇到的问题 4-13
4.18 与诺基亚MSC的A接口对接中遇到的问题 4-14
4.19 与阿尔卡特MSC对接A接口CRC校验开关设置案例 4-15
附录A MTP链路任务性能测量原始指标统计点说明表 A-1
附录B BSC A接口对接技术建议书 B-1
B.1信令、接口数据协商 B-1
B.2物理层协商 B-2
B.3定时器协商 B-3
附录C 移动呼叫移动（主叫、被叫在同一个MSC内） C-1

第1章 A接口硬件结构
1.1 概述
GSM系统A接口是移动业务交换中心（MSC）和基站子系统（BSS）间的标准接口。
A接口硬件连接有多种方式分别是：单模块BSC的TC非复用方式、单模块BSC的TCSM复用方式、多模块BSC的TCSM复用方式等。其中FTC单板硬件上有12FTC及13FTC两种单板，12FTC单板只支持全速率语音编码（FR）功能，而13FTC单板既可支持FR语音编码功能，同时还支持增强型全速率语音编码（EFR）功能。
1.2 单模BSC的FTC非复用方式
1.2.1 基本结构
单模块BSC的FTC非复用方式如图1-1所示。

图1-1 单模块FTC非复用中继示意图
图中FTC是GM12FTC以上版本，它实现无线语音编码解码功能。这种方式也被称为FTC位于BSC中继方式。BSC通过GNOD单板以邮箱方式管理FTC。
1.2.2 E1线的连接
在无复用方式下，FTC直接和MSC侧DTM板相连，E1线连接如图1-2中上排灰色部分：

图1-2 GM11TCB母板E1连线图（无复用）
1.2.3 12FTC单板拨码开关设置
1. S1拨码开关含义如表1-1:
表1-1 S1拨码开关含义
状态
S1-1
S1-2
S1-3
S1-4
ON
不采用CRC4校验
TC配置在BSC（非复用）
固定配置
固定配置
OFF
采用CRC4校验
TC配置在MSC（复用）

2. S2拨码开关含义如表1-2:
表1-2 S2拨码开关含义
状态
S2-1
S2-2
S2-3
S2-4
S2-5
S2-6
S2-7
S2-8
ON
75欧姆同轴电缆
75欧姆同轴电缆
120欧姆双绞线
120欧姆双绞线
同轴电缆屏蔽层接地

TC配置在BSC侧（非复用）

OFF
120欧姆双绞线
120欧姆双绞线
75欧姆同轴电缆
75欧姆同轴电缆
同轴电缆屏蔽层不接地
固定配置
TC配置在MSC侧（复用）
固定配置

3. 单模块12FTC非复用时拨码开关设置如图1-3所示：

图1-3 12TC板放在BSC侧S1和S2所处的位置
1.2.4 13FTC单板拨码开关设置
1. 拨码开关S1的说明如表1-3：
表1-3 拨码开关S1说明
状态
S1-1
S1-2
S1-3
S1-4
S1-5
S1-6
S1-7
S1-8
ON
TC配置在MSC侧
不采用CRC4校验
固定配置
固定配置
硬件控制Watchdog
固定配置
固定配置
固定配置
OFF
TC配置在BSC侧
采用CRC4校验

软件控制Watchdog

2. 拨码开关S2的说明如表1-4
表1-4 拨码开关S2说明
开关位
配置状态
1
2
3
4
5
6
ON
ON
OFF
OFF
ON
ON
接75 Ω电缆/绝缘层接地
ON
ON
OFF
OFF
OFF
OFF
接75 Ω电缆/绝缘层不接地
OFF
OFF
ON
ON
ON
ON
接120 Ω双绞线/绝缘层接地
OFF
OFF
ON
ON
OFF
OFF
接120 Ω双绞线/绝缘层不接地
3. 单模块13FTC非复用时拨码开关设置如图1-4所示：

图1-4 单模块13FTC非复用时拨码开关设置
1.3 单模块BSC的TCSM复用方式
1.3.1 基本结构
单模块BSC的TCSM复用方式如图1-5所示。

图1-5 单模块TCSM复用中继示意图
TCSM单元包括FTC、MSM和SMI，SM（MSM和SMI）实现中继线路4：1复用解复用。这种方式也被称为FTC位于MSC中继方式。BSC通过GNOD以邮箱方式管理FTC、MSM和SMI。
1.3.2 E1线的连接
在复用方式下，E1线连接如图1-6，TCSM单元（图中下排阴影4对E1）直接和MSC侧DTM板相连，TCSM单元（图中上排阴影）与SMI相连。

图1-6 GM11TCB母板E1连线图（复用）
1.3.3 12FTC单板拨码开关设置
拨码开关含义参见1.2.3，具体设置如图1-7所示：

图1-7 12FTC板放在MSC侧S1和S2所处的位置
1.3.4 13FTC单板拨码开关设置
拨码开关含义参见1.2.4，具体设置如图1-8：

图1-8 13FTC板放在MSC侧S1和S2所处的位置
1.3.5 MSM、SMI单板拨码开关
单模块下，SMI和MSM的S6拨码就采用出厂的缺省值，如下图1-9所示。

图1-9 单模复用时SMI与MSM拨码方式
1.4 多模块BSC的TCSM复用方式
1.4.1 基本结构
多模块BSC的TCSM复用方式如图1-10所示。

图1-10 多模块TCSM复用中继示意图
TCSM单元包括FTC、MSM，没有SMI。多模块BSC的AM/CM管理E3M，BM通过E3M管理TCSM单元。1块E3M最多管理4个TCSM单元，BIE完成A接口信令的透传功能。
1.4.2 E1线的连接
在复用方式下，E1线连接如图1-6。
1.4.3 12FTC单板拨码开关设置
拨码开关含义参见1.2.3，具体设置如下图1-7所示
1.4.4 13FTC单板拨码开关设置
拨码开关含义参见1.2.4，具体设置如图1-8所示：
1.4.5 MSM单板拨码开关
多模块下，SMI和MSM的S6拨码就采用出厂的缺省值，如下图1-11所示。

图1-11 多模复用时GM11MSM单板S6拨码方

第2章 A接口对接过程
2.1 对接内容协商
2.1.1 数据协商
需要NSS、BSS双方协商的数据有：
(1) NSS、BSS信令点编码；
(2) 移动国家代码，国家码，移动网号，本地区号等；
(3) A接口电路CIC号范围及具体编码；
(4) A接口信令链路数目、链路时隙、信令链路编码等；
(5) 接口阶段标志；
(6) 语音版本；
(7) TCSM单元维护时隙配置；
(8) BSS的CGI编码；
(9) 周期位置更新时间；
(10) 寻呼机制；
(11) 鉴权与加密；
(12) BSC间或者MSC间切换时的数据配置。
2.1.2 物理层协商
A接口的E1线传输需要双方协商：
(13) E1线的匹配电阻是75欧还是120欧，如果是75欧就是通常的E1线，如果120欧需要接到备板插槽中；
(14) E1线是否需要CRC4校验，具体校验开关可参考相应硬件拨码开关；
(15) 时钟选择，要求BSC锁定MSC的时钟信号。具体参见《BSS时钟系统》专题报告。
2.1.3 定时器协商
双方需要协商SCCP不活动性接收定时器TIAR和不活动性发送定时器TIAS的时长。
当MSC为华为MSC时，取值为270。当MSC为其它厂家的MSC时，该值为两次不活动性检测的时间间隔的两倍，若对方不能准确提供也可采用NO.7消息跟踪获得，方法如下：
当用NO.7消息跟踪时，MSC发给BSC的两次10（DPC后面的两位）消息的时间间隔，设为T，参见图2-1所示的红色字体部分，则TIAR定时器值取值为2T，注意时间单位为毫秒，而TIAR定时器单位为秒，应注意转换。
打通电话后，TIAS超时需要向对方发送不活动性检测消息；
收到不活动性检测消息方重起TIAR定时器，如果TIAR定时器超时会产生掉话现象。

图2-1 七号信令跟踪消息图
2.2 硬件对接
2.2.1 七号链路对接
在对接七号信令时，维护台查询［七号信令/状态查询］查询信令链路状态，此时“链路激活”应该等于“是”或LAP7单板对应LINK指示灯常亮，则此七号链路正常建链；若为“链路激活”状态为“否”或LAP7单板对应LINK指示灯闪则说明七号链路未能正常建链。
七号链路若不能建链，可沿着七号信令路径，通过“自环”来检查七号链路不通是硬件问题还是软件问题，七号信令路径为：
MPU－LPN7－BNET－透传BIE－E3M－TCSM（MSM）－MSC
基本方法为：把承载七号信令的E1端口收发两端用自环电缆连接起来，如果相应的七号信令指示灯能保持“12秒闪断”（指示灯亮12秒左右，然后闪几下；再亮12秒左右，再闪几下），则表明该端口以前的路径上MTP层是正常的，硬件连接和数据配置均正常。如此逐级自环，就可以逐渐缩小故障范围，最后找到故障。
在BSC的七号信令链路路径上，一般可以在两个地方自环：
(16) 在A接口TCSM单元上把承载七号信令的E1端口自环；如果链路不能“12秒闪断”，说明BSC侧有问题；如果链路“12秒闪断”，说明BSC侧基本没问题，要么，是MSC侧有问题（这是有可能的，特别是在现场开局时），要么，是MSC和BSC相关的数据不一致，比如E1端口不对应、或时隙不对应。
(17) 如果在TCSM单元自环，已经证明是BSC的问题，可以在透传BIE的对应端口自环；如果链路“12秒闪断”，说明透传BIE以前的环节没问题，只可能是透传BIE到A接口TCSM单元的这段硬件或数据配置（只涉及一张表：“E3M E1配置表”）有问题。
通过自环判断出是硬件问题还是软件问题、以及故障点的位置，一般对于硬件问题，应着重从电缆连接（是否有接反的、是否接触不良）、各单板的拨码开关等方面进行检查。
对于软件问题，在排除了单板硬件配置错误和A接口中继电路配置错误后，最大可能是因为NO.7信令数据配置错误，与NO.7信令数据配置相关的表格。
注意：
LPN7板有CB01LAP0、CB03LAPA0两种硬件版本，CB01LAP0一共有6个指示灯，其中1个红灯和5个绿灯，参见表2-5，此板网上很少使用。CB03LAPA0一共有9个指示灯，其中1个红灯和8个绿灯指示灯。CB03LAPA0板的有两种不同的软件版本，当为e103，则其单板指示灯含义如表2-6所示，若软件版本为e104版本，CB03LAP0单板软件应产品要求对于点灯做了修改，改成和CB01LAP0的点灯情况保持一致，具体如下如 表2-5所示，差异主要是RUN/LINK0的含义不同。

软件版本的查询方法为：1、拔出LAP7板，查看其芯片；2、可通过发送伪消息进行查询。
表2-5 CB01LAP0板、CB03LAPA0配作LAPN7（E104版本）时的指示灯含义灯名

颜色
含义
说明
正常状态
VCC
红
电源指示灯

亮
RUN/LINK0
绿
工作状态指示灯

每秒钟闪一次
LINK1
绿
链路0状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK2
绿
链路1状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK3
绿
链路2状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK4
绿
链路3状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
其他灯

未用
灭

表2-6 CB03LAPA0作为LAPN7（E103软件版本）的指示灯含义

颜色
含义
说明
正常状态
VCC
红
单板运行状态指示灯

每两秒钟闪一次
RUN/LINK0
绿
链路0状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK1
绿
链路1状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK2
绿
链路2状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
LINK3
绿
链路3状态指示灯

亮：链路建立成功
闪：链路未建立
灭：链路未配置
其他灯

未用
灭

2.2.2 七号链路话统任务
为便于日常维护七号链路，建议须登记“MTP链路任务性能测量”话统任务，通过话统指标检查链路闪断情况，如是对端MSC问题还是BSC问题，链路负荷是否异常等，具体附录A，MTP链路任务性能测量原始指标统计点说明表。
2.3 数据配置
2.3.1 数管台配置
1. A接口中继电路相关数据表
(18) ［配置/机框描述表］配置正确码变换框；
(19) ［配置/槽位描述表］配置正确FTC或SM信息；
(20) 单模块BSC中［配置/HW描述表］配置正确的HW号；
(21) 单模块BSC中［配置/主节点描述表］配置单板邮箱通信参数；
(22) ［中继/局向表］中根据协商结果配置正确的MSC信令点信息；
(23) ［中继/中继群表］配置中继电路群号；
(24) ［中继/中继电路表］配置电路的正确信息，包括每条电路对应A接口CIC号，电路状态等；
(25) ［信令/CIC模块表］配置协商后的CIC范围。
2. 信令相关数据表
(26) ［信令/MTP目的信令点表］配置正确的MSC信令点信息；
(27) ［信令/MTP路由表］配置链路集号与目的信令点之间路由关系；
(28) ［信令/MTP链路集表］配置信令链路集信息；
(29) ［信令/MTP链路表］配置填充链路信息，包括信息链路时隙对应中继电路号，信令链路编码等；
(30) ［信令/SCCP目的信令点表］配置MSC的信令点；
(31) ［信令/SCCP子系统表］配置MSC和BSC子系统号=0XFE的子系统，如果对方存在SCCP管理子系统，需要增加MSC和BSC子系统号=1的子系统。
2.3.2 自动台配置
1. A接口中继电路相关数据表
(32) 硬件配置：在相应模块下，［硬件设备］配置中继单板，如FTC等，如图2-2所示。

图2-2 中继单板硬件配置图
(33) 配置CIC号：双击对应的FTC，修改CIC号。可在<修改对应关系>修改电路池号。

图2-3 中继电路CIC配置图
2. 信令相关数据表
(34) 在［本局信息］菜单下，配置信令点

图2-4 信令点配置图
(35) 在［硬件设备］菜单下，双击与该模块对应的E3M，可配置七号信令链路通路，如图2-7所示

图2-5 七号链路配置图
2.4 参数说明
2.4.1 国家代码、移动网号、移动国家代码
1. 数管台
在数管台的［本局］/［本局信息］中，可以输入国家代码、移动网号、移动国家代码等参数。
例如：在中国，移动国家代码为460，国家代码为86，移动公司的移动网号为00；联通公司的移动网号为01。
在海外，一定需要客户提供这些数据。
2. 自动数据配置台
在自动配置台的［本局信息］菜单下，可以输入国家代码、移动网号、移动国家代码等参数。

图2-6 配置本局信息界面
2.4.2 NSS、BSS信令点编码
1. 数管台
BSC所属MSC的DPC和BSC本局的信令点编码必须填写正确。数据配置主要在一下几张表中涉及到NSS、BSS信令点编码：
［本局/本局信息］
［中继/局向表］
［信令/CIC模块表］
［信令/MTP目的信令点］
［信令/SCCP子系统表］
［信令/SCCP目的信令点表］
注意：
(1) 注意信令点编码等信息必须和MSC侧保持一致，否则7号链路将建不起来。
(2) 一般在国内，选用“国内备用”，则信令编码采用14位信令编码。在海外，根据需要，可选配“国内主用”，信令编码可采用14位信令编码，也可能选择24信令编码。这些不同MSC设备要求不同，需要协商。
(3) 当信令出现异常时可检查信令点编码前是否有零，可尝试增加或去掉信令编码前面的“零”。

2. 自动数据配置台
在自动配置台的［本局信息］菜单下，可以输入BSS、NSS信令点编码，必须要求与MSC侧配置一致。并点击［本局信息］窗口下面［高级属性］，可弹出如下图所示窗口，配置与信令点相关信息。

图2-7 信令相关配置图
2.4.3 A接口阶段性标志
1. 数管台
不同厂家的A接口阶段性标志不同，尽量要协商成相同的阶段性标志对接，但有的公司可能是PHASE1，或采用了较高的PHASE II+，建议BSC开局一般采用PHASEII，该阶段与电路池的关系参见语音编码数据配置。但必须对A口仔细拨测，检查A口消息是否正常，如闭塞电路、打开电路消息；位置更新消息是否正常；呼叫流程是否正确等等；若出现异常，则BSC需要尝试PHASE 1，检查通话是否正常。
2. 自动数据配置台
同上。见图2-6。
2.4.4 定时器数据配置
1. 数管台
［配置/软件参数/定时器数据表］中修改TIAR定时器值如图2-8所示。表中值是TIAR定时时长（秒）

图2-8 定时器数据表
2. 自动数据配置台
自动配置台已不再需要修改定时器数据表格，由系统固定生成，查看数管台定时器表格固定配置如下表。
PID号
固定取值，“58”
定时器序列
固定取值，“0”
定时器
固定取值，“2”
值
固定取值，“1,000”

若实际开局中需要更改定时器值时，需要使用超级口令进入数管台进行修改即可；而使用自动台修改数据时，自动台不会对数管台该表进行刷新。
2.4.5 CGI的对接
1. 数管台
注意点一：
BSC下的CGI数据，要求MSC一定要有相应的CGI数据，否则，会出现手机无法上网、或作主被叫、或出现单通等现象。因在对接中，MSC设备为不同厂商，我司BSS工程师不一定会查看其数据，为判断MSC是否正确配置一个小区的CGI参数，可以在BSC侧将另一个已正常运行小区的CGI配置给该小区，通过拨测检查配置新CGI后该小区的业务情况，若业务正常，则说明MSC原来未正确配置该小区的CGI，若业务异常，则说明该小区业务异常与原CGI不相关。操作方法：
(36) 清空［操作/命令行参数表］的记录。
(37) ［本局/BSC小区表］中，将有问题的A小区CGI与已正常的B小区CGI对调，建议在同一个模块下，可不需要修改［小区/小区模块信息表］；修改后设定发送本模块。
(38) ［操作/命令行参数表］中增加“修改小区CGI”的记录，并保存改修改。
(39) ［切换/小区描述数据表］中相应对调这两个小区的CGI，保存 并设定。
(40) 基站维护台上检查CGI是否修改正确，若有问题的A小区能够正常，同时B小区也异常，可断定MSC的CGI数据不正确，可要求MSC修改数据。若A小区仍有问题，则检查该小区其他数据是否正确。
注意点二：
当新增加一个基站或小区，若通过命令行参数设定，则注意［小区模块信息表］中的CGI数据需要设定发送所有模块，否则，当寻呼消息发送到其他模块时，因其他模块不认识该小区的CGI，而使得该小区下的手机作被叫困难。
注意点三：
我司CGI是采用的十六进制，而有些MSC厂家CGI采用的十进制，在对接中，要将MSC的CGI由十进制转换成十六进制，即保证两侧的CGI在相同的进制时数值一致。
2. 自动数据配置台
在小区特性数据中，可以配置此小区的CGI，见图2-9：

图2-9 CGI配置图
注意点：
(41) MSC一定要有BSC的CGI数据，否则，会出现手机无法上网、或作主被叫、或出现单通等现象。因在对接中，MSC设备为不同厂商，我司BSS工程师不一定会查看其数据，只能通过在BSC侧调整小区CGI来检查MSC的数据是否正确。
基站维护台上检查CGI是否修改正确，若有问题的A小区能够正常，同时B小区也异常，可断定MSC的CGI数据不正确，可要求MSC修改数据。若A小区仍有问题，则检查该小区其他数据是否正确。
(42) 当新增加一个基站或小区，若通过自动配置台动态数据配置设定，则注意将CGI数据需要设定发送所有模块，否则，当寻呼消息发送到其他模块时，因其他模块不认识该小区的CGI，而使得该小区下的手机作被叫困难。
(43) 我司CGI是采用的十六进制，而有些MSC厂家CGI采用的十进制，在对接中，要将MSC的CGI由十进制转换成十六进制，即保证两侧的CGI在相同的进制时数值一致。
(44) CGI采用十六进制，会出现字母形式，必须采用大写。若采用小写，会出现改小区无寻呼消息。
2.4.6 中继话音信道的配置
1. 数管台
确认整个BSC下，CIC只能与一条中继电路对应，且是唯一确定的，不能存在多条中继电路号对应一个CIC号。并要与MSC商量对应关系，每条中继电路的CIC的对应关系。
例如：与阿尔卡特MSC对接，其CIC号是从32开始编号。
数据配置牵涉如下几张表：
［信令/CIC模块表］，确定BSC下每个模块的CIC编码范围；
［中继/局向表］确定MSC的局向号；
［中继/中继群表/中继群表］，确定BSC每个模块去MSC的中继群号；
［中继/中继群表/中继七号数据表］，每条中继群的CIC变换类型：不变换；
［中继/中继电路表］，每个模块（中继群）的中继电路配置CIC号要正确。注意：A接口电路选择模式，如循环选择。
2. 自动数据配置台
确认整个BSC下，CIC只能与一条中继电路对应，且是唯一确定的，不能存在多条中继电路号对应一个CIC号。并要与MSC商量对应关系，每条中继电路的CIC的对应关系。双击TC单板，弹出窗口如图2-10所示，在［基本信息］中取消选择“自动计算电路属性”，可对单个中继电路状态、电路类型等进行修改。

图2-10 电路状态配置图
注：在具体对接时，要与MSC商量七号链路所占用的中继时隙、中继传同步的0时隙等是否要编CIC号，具体修改可参加图2-11所示。

图2-11 个别时隙是否配置CIC号示意图
2.4.7 TCSM单元维护时隙
1. 数管台
每个TCSM单元的最后一个时隙用来传输TCSM的维护信息，与它对应的中继电路必须相应地配置为“A接口维护电路”，否则将导致呼损。
数据配置为：
［中继/中继群表］中，电路状态配置为“不可用”，CIC号与其他中继电路一起编号，电路类型配为“A接口维护电路”。
注意：同时将该中继电路对应的MSC侧要求配置成不可用。
2. 自动数据配置台
每个TCSM单元的最后一个时隙用来传输TCSM的维护信息，与它对应的中继电路必须相应地配置为“A接口维护电路”，否则将导致呼损。
数据配置参见图2-10，针对该时隙进行修改。
注意：同时将该中继电路对应的MSC侧要求配置成不可用。
2.4.8 语音编码数据和电路池数据配置
1. 数管台
BSC侧：
（1）使用12FTC
［本局信息表］中将“A接口阶段性标志”选择为“GSM_PHASE_2”。
［小区呼叫控制表］中的“电路池功能选择”选择为“选择电路池功能”。
［中继电路］中将相应的A接口电路的“该电路所在电路池号”修改为“1”。
（2）使用13FTC
［本局信息表］中将“A接口阶段性标志”选择为“GSM_PHASE_2”。
［小区呼叫控制表］中的“电路池功能选择”选择为“选择电路池功能”。
［中继电路］中将相应的A接口电路的“该电路所在电路池号”修改为“5”。“5”表示EFR和FR都支持，“1”表示只支持FR。
注意：
(1) ［小区配置数据表］中“语音版本”，“语音版本优先选择”两字段在0520B以后版本中已为无效字段。
(2) 如果没有选择“GSM_PHASE_2”和“选择电路池功能”两项中的任何一项，我们系统会强制选择FR的语音编码。
MSC侧：

对应的A接口电路池表增选全速率语音版本2。
2. 自动数据配置台
BSC侧：
（1）使用12FTC
在［本局信息］菜单下，如图2-4，将“A接口阶段性标志”选择为“GSM_PHASE_2”。
双击TC单板，选择［高级属性］如图2-12，将相应的A接口电路的“该电路所在电路池号”修改为“1”。

图2-12 修改电路号与电路池号对应关系
（2）使用13FTC
在［本局信息］菜单下，如图2-4，将“A接口阶段性标志”选择为“GSM_PHASE_2”。
双击TC单板，选择［高级属性］如图2-12，将相应的A接口电路的“该电路所在电路池号”修改为“5”。
& 备注：
(1) “5”表示EFR和FR都支持，“1”表示只支持FR。
(2) 如果没有选择“GSM_PHASE_2”和“选择电路池功能”两项中的任何一项，我们系统会强制选择FR的语音编码。
(3) MSC侧：对应的A接口电路池表增选全速率语音版本2。
(4) 在配置语音版本参数时，可以参见图2-17所示，将语音版本1、2、3都选上。

2.4.9 七号链路配置
1. 数管台
需要与MSC商量确定A接口信令链路数目、链路时隙、信令链路编码等，即要求硬件连线正确、BSC与MSC的信令链路编码（SLC）一致、同时所走的中继时隙都一致如16时隙。
数据上要求信令链路编码发送： 即发送的SLC值。这个标志主要用于自环发送时。如果在实际的装机环境中，这个域的值应该总是等于“信令链路编码”域的值。如果在自环测试环境下，这个域的值应该等于与该信令链路自环的同一信令链路组内的另外一条信令链路的信令链路编码。
对七号信令链路的配置，每个BSC至少2条，每个BM一般2条，注意：一个TCSM单元最多只能配置一条七号信令。
2. 自动数据配置台
多模块设备配置No.7信令操作集中在E3M中，同时要在相应的BM中指定透传的BIE单板。
配置E3M：在多模块设备的AM/CM的接口框双击E3M（或鼠标右键选择E3M的［单板属性］菜单），弹出配置E3M属性界面，如图2-13所示。

图2-13 配置E3M板属性界面
& 说明：
MSM板时隙表示No.7信令在MSM中使用的时隙，需要与MSC统一。可选范围0～31，一般选16。
BIE板时隙表示No.7信令在透明传输BIE中使用的时隙。
FTC板号表示No.7信令在TCSM单元中具体由哪块FTC传送到MSC，可选范围0～3，缺省选择0号板。
信令链路表明了该条信令链路建立在LPN7中的信令位置。
连接TCSM表示E3M中的四个E1端口分别对应着TCSM机框中的从左到右的四个TCSM单元。这些设置项决定了BSC在A接口上与MSC信令链路在物理上的连接。
七号信令所在透传BIE端口号组合框中的选项，指定了No.7信令使用透明传送信令的BIE单板中的哪个端口进行传送，可选范围0～5，一般选0号端口。以上的各个选项一定要和系统的实际连接相对应。

多模块BSC中，每个BM对应两块E3M，这种对应关系在E3M的属性对话框中已经进行了相应的提示。同时要注意的是，自动数据配置台在设计时将每个BM对应的两块E3M与该BM中的两框TCSM单元机框进行了逻辑映射，其中单板号为奇数的E3M对应BM中逻辑号为0的TCSM单元机框，单板号为偶数的E3M对应BM中逻辑号为1的TCSM单元机框。
在图2-13配置E3M属性界面中双击对应端口的<信令链路>按钮，弹出信令链路属性配置界面，如图2-14所示。

图2-14 信令链路属性配置界面
信令链路编码方面的信息，要和MSC侧的信息相一致。
配置透传BIE：配置透传BIE须在相应的BM指定某BIE作为透传No.7信令设备，配置透传BIE的界面如图2-15所示。

图2-15 配置透传BIE板属性
选择BIE单板组中的主板，然后选中透传No.7信令复选框即可。
2.4.10 寻呼机制
1. 数管台
在对接中，注意MSC的寻呼机制，避免A口不必要、大量的“Paging”寻呼消息，而增加了七号信令链路的负荷以及多模BSC的模块间的转发消息。一般建议寻呼机制以LAC方式来寻呼，位置区容量参见《无线网络规划与优化》一书，若超过位置区容量，应建议客户进行位置区分裂。
判断MSC的寻呼机制方法：
在A口“Paging”消息中，参见下图图2-16中最后几行字节，只带有一个LAC，则寻呼机制为LAC寻呼，若带一个LAC并另有一组小区号，则为LAC+CI寻呼。

图2-16 A接口Paging消息
当MSC 采用按LAC方式进行寻呼，在一个位置区的范围内寻呼某部手机时，MSC只需向BSC发一条寻呼消息即可。
而阿尔卡特MSC下发Paging消息采用的是LAC+CI的寻呼方式，BSC的A口寻呼成功率比较低。若要在一个位置区（Location Area）的范围内寻呼某部手机，MSC将以每12个小区为一组组成一条寻呼消息下发至BSC，该寻呼消息中带有这12个小区的编号。
2. 自动数据配置台
同数管台配置。
2.4.11 鉴权与加密
1. 数管台
关于鉴权加密，需要了解MSC是否采用了加密以及其加密算法，若两者不一致，将影响通话及切换关系。目前有三个地方涉及到加密位。手机通过上报ClassMark Change报告支持何种加密算法，一般只有A5/1，A5/2。MSC有一个总的开关设置是否支持加解密，另外还有一个字节表明支持何种加密算法。BSC自己也有一个字节表明BSC支持何种加密算法。
我司的BSC自己配置支持的算法，为了确保兼容性，我司缺省的是不支持加密。当MSC采用加密时，我司可配置选择A5/2算法。
说明：如果MSC允许加密位置为1（即允许），A口和Abis口都有加密流程，但是是否真正加密采用何种加密算法，还要看BSC计算后的最后结果，并在Encry_cmd命令中下发给BTS执行。
2. 自动数据配置台
操作如下：选择需要加密的小区，［小区信息］菜单下，选择［缺省数据］中，选择［小区配置数据］中配置是否加密。

图2-17 鉴权加密配置
2.4.12 MSC（VLR）的位置更新周期
1. 数管台
位置更新周期即T3212，Timeout value，定义了位置更新的周期长度。要求MSC位置更新周期大于BSC位置更新周期，具体值由现场控制。
BSC的位置更新周期时间越短，网络的信令流量增大，对无线资源的利用率降低；此外，使MS的功耗增大，使系统中MS的平均待机时间大大缩短。在设定本参数值时，MSC、BSC的处理能力，A接口、Abis接口、Um接口以及HLR、VLR的流量等都要全面考虑。一般市区设置较大，郊区和农村设置较小。
2. 自动数据配置台
BSC的位置更新修改操作如下：选择要修改的小区，在［小区属性］菜单下选择［系统消息］，出现如下图所示的界面，可以配置位置更新周期。
注：共位置区配置的小区，其“周期位置更新时限值（T3212）”必须设置为同一值。如果不同小区的“周期位置更新时限值”设置不一，会导致某些手机在正常开机状态做被叫时回“用户已关机”录音。

图2-18 MSC（VLR）的位置更新周期
2.4.13 BSC间或者MSC间切换时的数据配置
1. 数管台
当存在BSC间、MSC间的切换关系，需要在［切换/外部小区描述表］中，描述外部小区的特性，如CGI、BCCH频点、网络色码与基站色码、是否共MSC，这些需要客户提供这些数据，然后外部小区与内部小区类似，配置切换关系相应的数据表
