施工平面图图例
序 号
名 称
图 例
序 号
名 称
图 例
一、地形及控制点
5
蒙古包

1
三角点

2
水准点

6
坟地、有树坟地

3
原有房屋

7
石油、盐、天然气井

4
窑洞：地上、地下

8
竖井、矩形、圆形

9
钻 孔

二、建筑物、构筑物
10
浅深井、试坑

4
临时房屋：密闭式
敞棚式

11
等高线：基本的、补助的

5
拟建的多种材料围墙

12
土堤、土堆

6
临时围墙

13
坑 穴

7
建筑工地界线

14
断崖（2.2为断崖高度）

8
工地内的分区线

15
滑 坡

9
烟 囱

16
树 林

10
水 塔

17
竹 林

11
房角座标

18

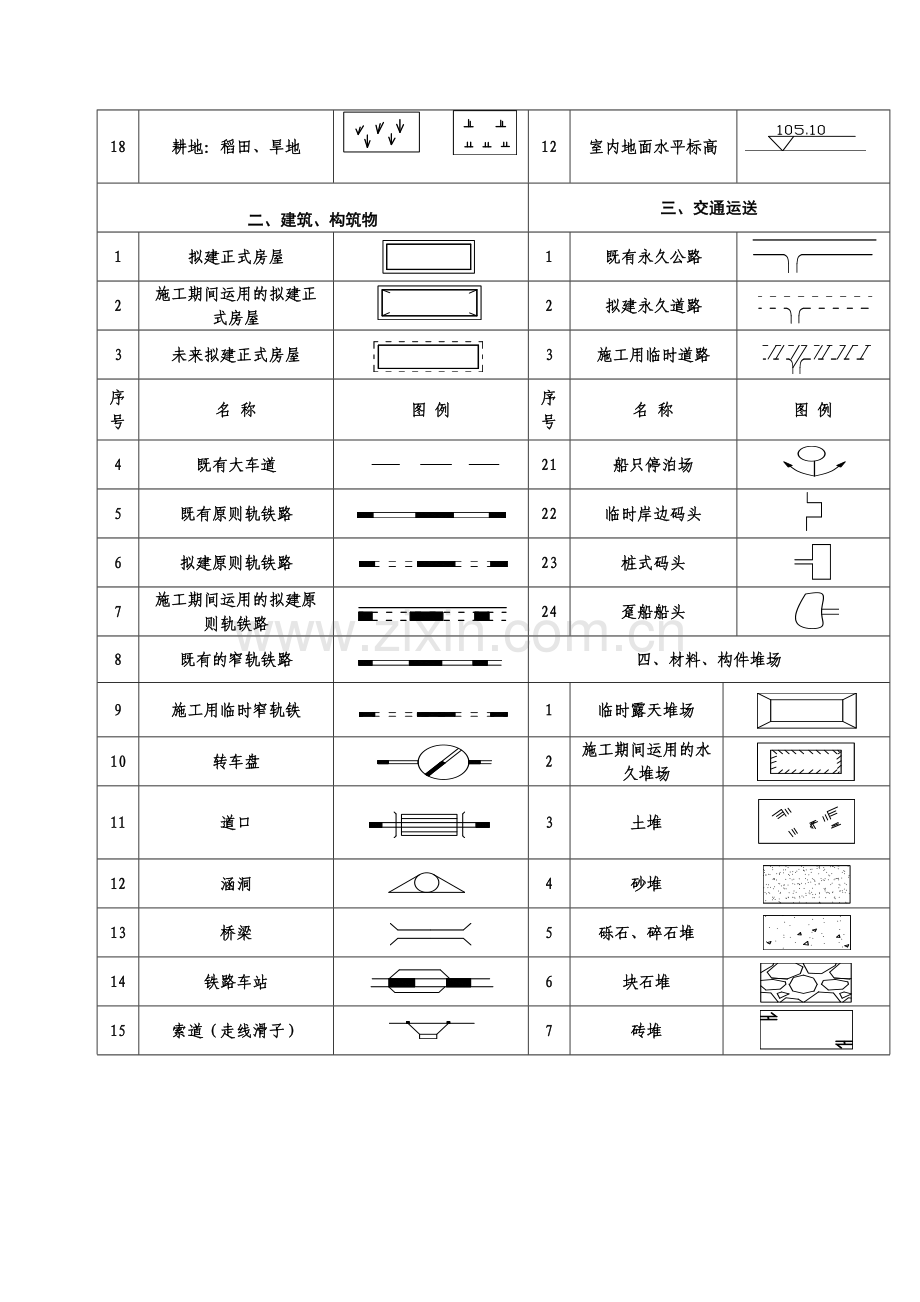

耕地：稻田、旱地

12
室内地面水平标高

二、建筑、构筑物
三、交通运送
1
拟建正式房屋

1
既有永久公路

2
施工期间运用的拟建正式房屋

2
拟建永久道路

3
未来拟建正式房屋

3
施工用临时道路

序 号
名 称
图 例
序号
名 称
图 例
4
既有大车道

21
船只停泊场

5
既有原则轨铁路

22
临时岸边码头

6
拟建原则轨铁路

23
桩式码头

7
施工期间运用的拟建原则轨铁路

24
趸船船头

8
既有的窄轨铁路

四、材料、构件堆场
9
施工用临时窄轨铁

1
临时露天堆场

10
转车盘

2
施工期间运用的水久堆场

11
道口

3
土堆

12
涵洞

4
砂堆

13
桥梁

5
砾石、碎石堆

14
铁路车站

6
块石堆

15
索道（走线滑子）

7
砖堆

16
17
18
19
20
水系流向
人行桥
车行桥
渡口
码头
顺岸式
趸船式
堤坝式

8
钢筋堆场

9
型钢堆场

10
铁管堆场

11
钢筋成品场

12
钢构造场

序号
名 称
图 例
序号
名 称
图 例
13
屋面板寄存场

11
消火栓（原有）

14
砌块寄存场

12
消火栓（临时）

15
墙板寄存场

13
消火栓

16
一般构件寄存场

14
原有上下水井

17
原木堆场

15
拟建上下水井

18
锯材堆场

16
临时上下水井

19
细木成品场

17
原有的排水管线

20
粗木成品场

18
临时排水管线

21
矿渣、灰渣堆

19
临时排水沟

22
废料堆场

20
原有化粪池

23
脚手、模板堆场

21
拟建化粪池

24
五、动力设施
22
水源

1
临时水塔

23
电源

2
临时水池

24
总降压变电站

3
贮 水 池

25
发电站

4
永 久 井

26
变电站

5
临 时 井

27
变压器

6
加 压 井

28
投光灯

7
原有的上水管线

29
电杆

8
临时给水管线

30
既有高压6KV线路

9
给水阀门（水嘴）

31
施工期间运用的水久高压6KV线路

10
支管接管位置

32
临时高压3～5千伏线路

序号
名 称
图 例
序号
名 称
图 例
33
既有低压线路

12
少先吊

34
施工期间运用的永久低压线路

13
挖土机：正 铲
反 铲
抓 铲
拉 铲

35
临时低压线路

14
多斗挖土机

36
电话线

15
推土机

37
既有暖气管道

16
铲运机

38
临时暖气管道

17
混凝土搅拌机

39
空压气站

18
灰浆搅拌机

40
临时压缩空气管道

19
洗石机

六、施工机械
20
打桩机

1
塔 轨

21
水 泵

2
塔 吊

22
圆 锯

3
井 架

七、其 它
4
门 架

1
脚手架

5
卷扬机

2
壁板插放架

6
履带式起重机

3
淋灰池

7
汽车式起重机

4
沥青锅

8
缆式起重机

5
避雷针

9
铁路式起重机

6

10
皮带运送机

7

11
外用电梯

8
