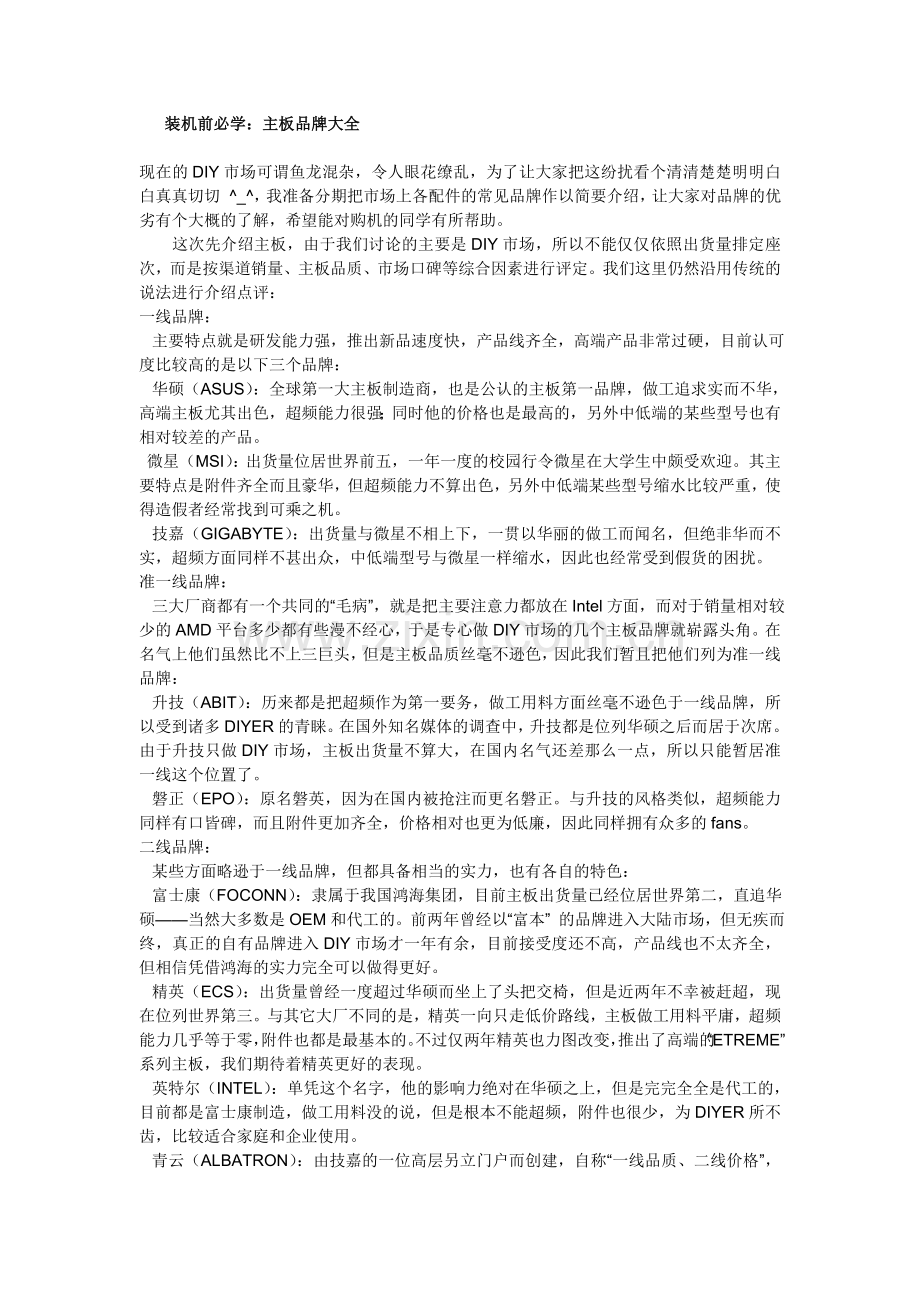

装机前必学：主板品牌大全

现在的DIY市场可谓鱼龙混杂，令人眼花缭乱，为了让大家把这纷扰看个清清楚楚明明白白真真切切  ^_^，我准备分期把市场上各配件的常见品牌作以简要介绍，让大家对品牌的优劣有个大概的了解，希望能对购机的同学有所帮助。
　　这次先介绍主板，由于我们讨论的主要是DIY市场，所以不能仅仅依照出货量排定座次，而是按渠道销量、主板品质、市场口碑等综合因素进行评定。我们这里仍然沿用传统的说法进行介绍点评：
一线品牌：
  主要特点就是研发能力强，推出新品速度快，产品线齐全，高端产品非常过硬，目前认可度比较高的是以下三个品牌：
  华硕（ASUS）：全球第一大主板制造商，也是公认的主板第一品牌，做工追求实而不华，高端主板尤其出色，超频能力很强；同时他的价格也是最高的，另外中低端的某些型号也有相对较差的产品。
  微星（MSI）：出货量位居世界前五，一年一度的校园行令微星在大学生中颇受欢迎。其主要特点是附件齐全而且豪华，但超频能力不算出色，另外中低端某些型号缩水比较严重，使得造假者经常找到可乘之机。
  技嘉（GIGABYTE）：出货量与微星不相上下，一贯以华丽的做工而闻名，但绝非华而不实，超频方面同样不甚出众，中低端型号与微星一样缩水，因此也经常受到假货的困扰。
准一线品牌：
  三大厂商都有一个共同的“毛病”，就是把主要注意力都放在Intel方面，而对于销量相对较少的AMD平台多少都有些漫不经心，于是专心做DIY市场的几个主板品牌就崭露头角。在名气上他们虽然比不上三巨头，但是主板品质丝毫不逊色，因此我们暂且把他们列为准一线品牌：

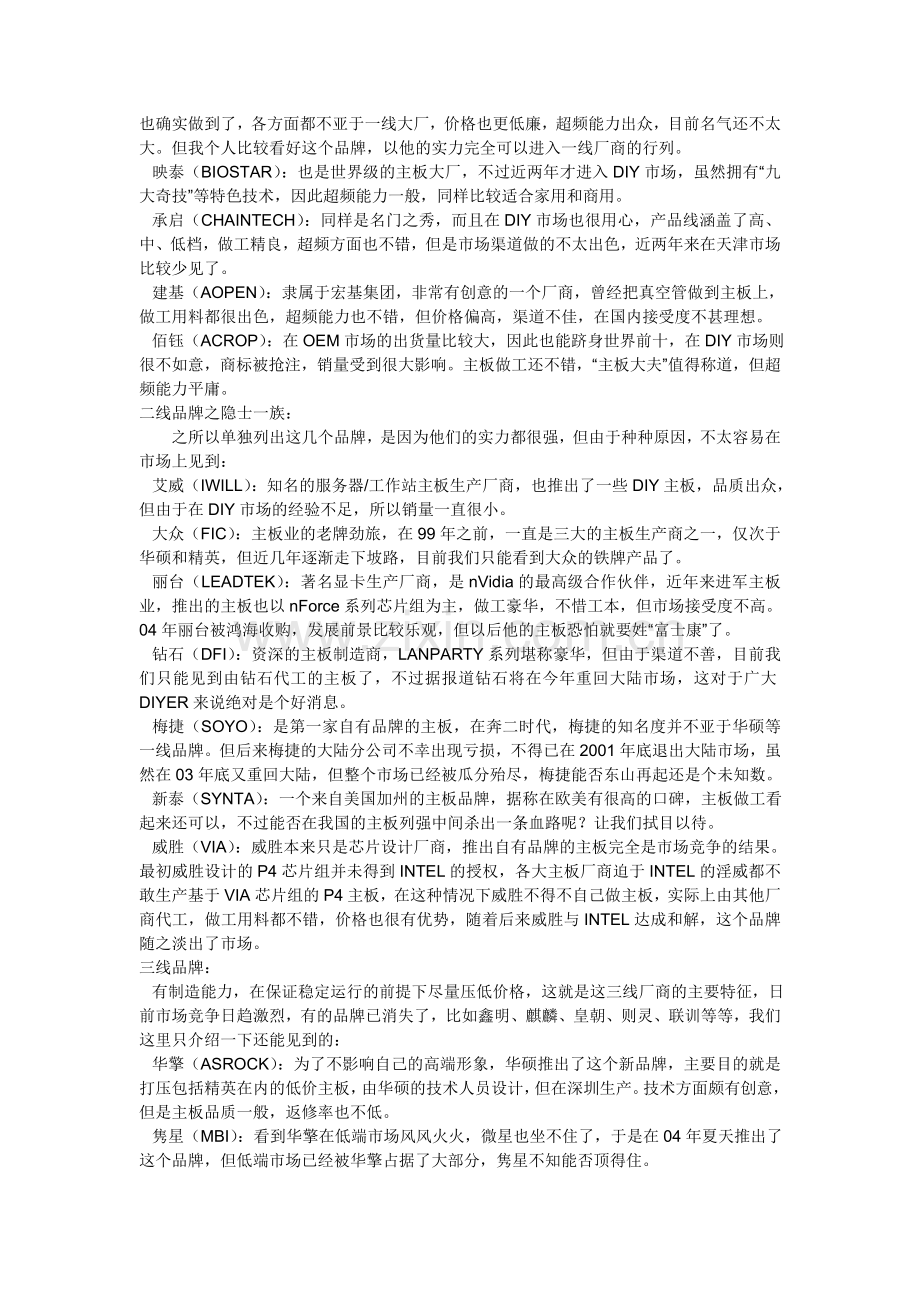

  升技（ABIT）：历来都是把超频作为第一要务，做工用料方面丝毫不逊色于一线品牌，所以受到诸多DIYER的青睐。在国外知名媒体的调查中，升技都是位列华硕之后而居于次席。由于升技只做DIY市场，主板出货量不算大，在国内名气还差那么一点，所以只能暂居准一线这个位置了。
  磐正（EPO）：原名磐英，因为在国内被抢注而更名磐正。与升技的风格类似，超频能力同样有口皆碑，而且附件更加齐全，价格相对也更为低廉，因此同样拥有众多的fans。
二线品牌：
  某些方面略逊于一线品牌，但都具备相当的实力，也有各自的特色：
  富士康（FOCONN）：隶属于我国鸿海集团，目前主板出货量已经位居世界第二，直追华硕——当然大多数是OEM和代工的。前两年曾经以“富本” 的品牌进入大陆市场，但无疾而终，真正的自有品牌进入DIY市场才一年有余，目前接受度还不高，产品线也不太齐全，但相信凭借鸿海的实力完全可以做得更好。
  精英（ECS）：出货量曾经一度超过华硕而坐上了头把交椅，但是近两年不幸被赶超，现在位列世界第三。与其它大厂不同的是，精英一向只走低价路线，主板做工用料平庸，超频能力几乎等于零，附件也都是最基本的。不过仅两年精英也力图改变，推出了高端的“ETREME”系列主板，我们期待着精英更好的表现。
  英特尔（INTEL）：单凭这个名字，他的影响力绝对在华硕之上，但是完完全全是代工的，目前都是富士康制造，做工用料没的说，但是根本不能超频，附件也很少，为DIYER所不齿，比较适合家庭和企业使用。
  青云（ALBATRON）：由技嘉的一位高层另立门户而创建，自称“一线品质、二线价格”，也确实做到了，各方面都不亚于一线大厂，价格也更低廉，超频能力出众，目前名气还不太大。但我个人比较看好这个品牌，以他的实力完全可以进入一线厂商的行列。
  映泰（BIOSTAR）：也是世界级的主板大厂，不过近两年才进入DIY市场，虽然拥有“九大奇技”等特色技术，因此超频能力一般，同样比较适合家用和商用。
  承启（CHAINTECH）：同样是名门之秀，而且在DIY市场也很用心，产品线涵盖了高、中、低档，做工精良，超频方面也不错，但是市场渠道做的不太出色，近两年来在天津市场比较少见了。
  建基（AOPEN）：隶属于宏基集团，非常有创意的一个厂商，曾经把真空管做到主板上，做工用料都很出色，超频能力也不错，但价格偏高，渠道不佳，在国内接受度不甚理想。
  佰钰（ACROP）：在OEM市场的出货量比较大，因此也能跻身世界前十，在DIY市场则很不如意，商标被抢注，销量受到很大影响。主板做工还不错，“主板大夫”值得称道，但超频能力平庸。
二线品牌之隐士一族：
　　之所以单独列出这几个品牌，是因为他们的实力都很强，但由于种种原因，不太容易在市场上见到：
  艾威（IWILL）：知名的服务器/工作站主板生产厂商，也推出了一些DIY主板，品质出众，但由于在DIY市场的经验不足，所以销量一直很小。
  大众（FIC）：主板业的老牌劲旅，在99年之前，一直是三大的主板生产商之一，仅次于华硕和精英，但近几年逐渐走下坡路，目前我们只能看到大众的铁牌产品了。
  丽台（LEADTEK）：著名显卡生产厂商，是nVidia的最高级合作伙伴，近年来进军主板业，推出的主板也以nForce系列芯片组为主，做工豪华，不惜工本，但市场接受度不高。04年丽台被鸿海收购，发展前景比较乐观，但以后他的主板恐怕就要姓“富士康”了。
  钻石（DFI）：资深的主板制造商，LANPARTY系列堪称豪华，但由于渠道不善，目前我们只能见到由钻石代工的主板了，不过据报道钻石将在今年重回大陆市场，这对于广大DIYER来说绝对是个好消息。
  梅捷（SOYO）：是第一家自有品牌的主板，在奔二时代，梅捷的知名度并不亚于华硕等一线品牌。但后来梅捷的大陆分公司不幸出现亏损，不得已在2001年底退出大陆市场，虽然在03年底又重回大陆，但整个市场已经被瓜分殆尽，梅捷能否东山再起还是个未知数。
  新泰（SYNTA）：一个来自美国加州的主板品牌，据称在欧美有很高的口碑，主板做工看起来还可以，不过能否在我国的主板列强中间杀出一条血路呢？让我们拭目以待。
  威胜（VIA）：威胜本来只是芯片设计厂商，推出自有品牌的主板完全是市场竞争的结果。最初威胜设计的P4芯片组并未得到INTEL的授权，各大主板厂商迫于INTEL的淫威都不敢生产基于VIA芯片组的P4主板，在这种情况下威胜不得不自己做主板，实际上由其他厂商代工，做工用料都不错，价格也很有优势，随着后来威胜与INTEL达成和解，这个品牌随之淡出了市场。
三线品牌：
  有制造能力，在保证稳定运行的前提下尽量压低价格，这就是这三线厂商的主要特征，日前市场竞争日趋激烈，有的品牌已消失了，比如鑫明、麒麟、皇朝、则灵、联训等等，我们这里只介绍一下还能见到的：
  华擎（ASROCK）：为了不影响自己的高端形象，华硕推出了这个新品牌，主要目的就是打压包括精英在内的低价主板，由华硕的技术人员设计，但在深圳生产。技术方面颇有创意，但是主板品质一般，返修率也不低。
  隽星（MBI）：看到华擎在低端市场风风火火，微星也坐不住了，于是在04年夏天推出了这个品牌，但低端市场已经被华擎占据了大部分，隽星不知能否顶得住。
  倍嘉（APER）：技嘉的低端品牌，目的与隽星一样，而且基本在同一时间推出，三大厂商在低端市场也将展开火拼。
  硕泰克（SOLTEK）：原本可以列为二线品牌，主板性价比颇高，而且曾经给威盛主板代工，但近两年来受价格战影响，主板品质每况愈下，现在也只能沦为三线品牌了。
  硕菁（SOKING）：名字跟硕泰克很像，也来自，但实际上是另一家厂商，具备研发制造能力，但目前市场影响还不太大。
  捷波（JETWAY）：还算是一个说得过去的主板品牌，拥有一系列以“精灵”命名的特色技术，主板品质一般，曾经把P4266A芯片组的主板命名为“848P”，品牌形象受到很大影响，
  科迪亚（QDI）：就是以前的联想主板，隶属于联想集团的QDI事业部，是中国内地最大的主板供应商。04年初联想集团把QDI事业部分离出来，成立了独立子公司，科迪亚这个品牌便应运而生。但是QDI的实力、名气都不及厂商，眼下能做的恐怕也只能是拼价格了。
  浩鑫（SHUTTLE）：一家颇具实力的厂商，在主板业竞争空前激烈的情况下转型生产准系统，目前市场上很难见到他的主板了。
  博登（F）：制造商是松景科技，这是一个以造显卡为主的厂商，主板做得也不错，不过同样比较少见。
  海洋（OCTEK）：是香港第一大主板厂商，在486时代红极一时，后来由于市场调整而淡出零售市场，虽然曾经在02年重返大陆，但是未能打开局面，不知以后还能否见到。
  顶星（TOPSTAR）：来自深圳的品牌，有独立的研发制造能力，自称要做中国第一品牌，不过他要走的路还很长。
  金鹰（EAGLE）：由深圳镭之光电子有限公司制造，多年来一直专供低端市场，除了价格低廉之外没什么太多优势。
  翔升（ASZ）：同样产自深圳，制造商是东方恒健电子有限公司，拥有一定的制造能力，还给其他一些品牌做代工，但仅仅是便宜而已，质量并不出众。
  信步（SEAVO）：做工还算不错，但厂商比较低调，没见到什么市场宣传，想打开局面恐怕也只能以价格取胜了。
无能品牌：
　　这一级别的主板大都是渠道商，没有制造能力，完全由其他厂商代工，所以我把它们叫做无能品牌。做工方面基本上也就是三线的水准，但其中也不乏一些精品，比如七彩虹的龙战士实际上是大众的AU13、昂达的NK7U由钻石代工，双敏的部分型号由青云代工，选购的时候要擦亮眼睛。这里只把这些品牌的名称列举出来，就不一一赘述了：
七彩虹、昂达、双敏、美达、奥美嘉、盈通、斯巴达克、祺祥、建达兰德、蓝科、同维、钛腾、双捷、三帝、建邦、红船.
杂牌：
　　不用多说了，价格低，质量差，返修率高，最好别买：
　　众成、至达、智盟、联冠、杰灵、科脑、冠盟、科盟、万邦龙、维斯达、捷嘉、华基、华美、天虹、丰威、红狐、银狐、翼驰、联胜、杰微、双硕、中凌、福扬、思普、博达、松立、辉煌、天域、赛风、致铭.
垃圾主板：
　　本来跟那些杂牌主板同属一丘之貉，但能做到这么大的名气也实属不易，堪称杂牌主板中的“领袖”品牌：
　　磐英：来自深圳的新天下公司抢注了“磐英”商标，不但做工垃圾，而且混淆视听，称自己的才是正品，大言不惭！
　　奔驰：也是新天下抢注的，和磐英狼狈为*，可以说是对奔驰汽车的严重侮辱！
　　佰钰：为了佰钰相区分，一般把它叫做大陆佰钰，同样抢注起家，做工低劣，严重干扰了市场秩序。
　　神六：一个比较搞笑的名字，害怕叫“神五”吃官司，所以他叫神六^_^
　　五粮液：在中国，他的名字可谓家喻户晓，妇孺皆知，INTEL恐怕也只能望其项背。可他自己不珍惜，找深圳的某个杂牌主板代工，然后低价卖出，赔本赚吆喝，随即宣布企业进军IT业，以此来拉动他的股票，实在是中国企业的悲哀！
主板各部分图解---菜鸟必看！
大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。而下面我们就以图解的形式带你来全面了解主板。
　　一、主板图解
　　一块主板主要由线路板和它上面的各种元器件组成
　　1.线路板
　　PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
　　接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
　　在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
　　然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
　　最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
　　线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。
　　此主题相关图片如下：

另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依*连线才能输出。另外ATX还有一种Micro ATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
　　2.北桥芯片
　　芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片，如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成；而VIA KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。
　　此主题相关图片如下：

北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，通常在主板上*近CPU插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。
　　3.南桥芯片
　　此主题相关图片如下：

南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅，其提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持，在*近PCI槽的位置。
　　4.CPU插座
　　CPU插座就是主板上安装处理器的地方。主流的CPU插座主要有Socket370、Socket 478、Socket 423和Socket A几种。其中Socket370支持的是PIII及新赛扬，CYRIXIII等处理器；Socket 423用于早期Pentium4处理器，而Socket 478则用于目前主流Pentium4处理器。
　　此主题相关图片如下：

而Socket A(Socket462)支持的则是AMD的毒龙及速龙等处理器。另外还有的CPU插座类型为支持奔腾/奔腾MMX及K6/K6-2等处理器的Socket7插座；支持PII或PIII的SLOT1插座及AMD ATHLON使用过的SLOTA插座等等。
　　5.内存插槽
　　此主题相关图片如下：

内存插槽是主板上用来安装内存的地方。目前常见的内存插槽为SDRAM内存、DDR内存插槽，其它的还有早期的EDO和非主流的RDRAM内存插槽。需要说明的是不同的内存插槽它们的引脚，电压，性能功能都是不尽相同的，不同的内存在不同的内存插槽上不能互换使用。对于168线的SDRAM内存和184线的DDR SDRAM内存，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个。
　　6.PCI插槽
　　此主题相关图片如下：

PCI(peripheral component interconnect)总线插槽它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。
　　7.AGP插槽
　　此主题相关图片如下：

AGP图形加速端口(Accelerated Graphics Port)是专供3D加速卡(3D显卡)使用的接口。它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。
　　8.ATA接口
　　ATA接口是用来连接硬盘和光驱等设备而设的。主流的IDE接口有ATA33/66/100/133，ATA33又称Ultra DMA/33，它是一种由Intel公司制定的同步DMA协定，传统的IDE传输使用数据触发信号的单边来传输数据，而Ultra DMA在传输数据时使用数据触发信号的两边，因此它具备33MB/S的传输速度。
　　此主题相关图片如下：

而ATA66/100/133则是在Ultra DMA/33的基础上发展起来的，它们的传输速度可反别达到66MB/S、100M和133MB/S，只不过要想达到66MB/S左右速度除了主板芯片组的支持外，还要使用一根ATA66/100专用40PIN的80线的专用EIDE排线。
此主题相关图片如下：

此外，现在很多新型主板如I865系列等都提供了一种Serial ATA即串行ATA插槽，它是一种完全不同于并行ATA的新型硬盘接口类型，它用来支持SATA接口的硬盘，其传输率可达150MB/S。
　　9.软驱接口
　　此主题相关图片如下：

软驱接口共有34根针脚，顾名思义它是用来连接软盘驱动器的，它的外形比IDE接口要短一些。
10.电源插口及主板供电部分
　　电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。
　　此主题相关图片如下：

主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。
　　11.BIOS及电池
　　BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。
　　此主题相关图片如下：

常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
　　此主题相关图片如下：

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。现在的ROM BIOS多采用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。
　　目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
　　AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMI BIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于*作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。
　　12.机箱前置面板接头
　　机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
　　而硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。
　　此主题相关图片如下：

在主板上，插针通常标记为Power LED，连接时注意绿色线对应于第一针( )。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应1的位置。
　　13.外部接口
　　此主题相关图片如下：

ATX主板的外部接口都是统一集成在主板后半部的。现在的主板一般都符合PC'99规范，也就是用不同的颜色表示不同的接口，以免搞错。一般键盘和鼠标都是采用PS/2圆口，只是键盘接口一般为蓝色，鼠标接口一般为绿色，便于区别。而USB接口为扁平状，可接MODEM，光驱，扫描仪等USB接口的外设。而串口可连接MODEM和方口鼠标等，并口一般连接打印机。
　　14.主板上的其它主要芯片
　　除此而外主板上还有很多重要芯片：
　　声卡芯片
　　现在的主板集成的声卡大部分都是AC'97声卡，全称是Audio CODEC＇97，这是一个由Intel、Yamaha等多家厂商联合研发并制定的一个音频电路系统标准。主板上集成的AC97声卡芯片主要可分为软声卡和硬声卡芯片两种。所谓的AC'97软声卡，只是在主板上集成了数字模拟信号转换芯片(如ALC201、ALC650、AD1885等)，而真正的声卡被集成到北桥中，这样会加重CPU少许的工作负担。
　　此主题相关图片如下：

所谓的AC'97硬声卡，是在主板上集成了一个声卡芯片(如创新CT5880，雅马哈的744,VIA的Envy 24PT)，这个声卡芯片提供了独立的声音处理，最终输出模拟的声音信号。这种硬件声卡芯片相对比软声卡在成本上贵了一些，但对CPU的占用很小。
　　网卡芯片
　　此主题相关图片如下：

现在很多主板都集成了网卡。在主板上常见的整合网卡所选择的芯片主要有10/100M的RealTek公司的8100(8139C/8139D芯片)系列芯片以及威盛网卡芯片等。除此而外，一些中高端主板还另外板载有Intel、3COM、Alten和Broadcom的千兆网卡芯片等，如Intel的i82547EI、3COM 3C940等等。
　　IDE阵列芯片
　　此主题相关图片如下：

一些主板采用了额外的IDE阵列芯片提供对磁盘阵列的支持，其采用IDE RAID芯片主要有HighPoint、Promise等公司的产品的功能简化版本。例如Promise公司的PDC20276/20376系列芯片能提供支持0，1的RAID配置，具自动数据恢复功能。美国高端HighPoint公司的RAID芯片如HighPoint HPT370/372/374系列芯片，SILICON SIL312ACT114芯片等等。
　　I/O控制芯片
　　I/O控制芯片(输入/输出控制芯片)提供了对并串口、PS2口、USB口，以及CPU风扇等的管理与支持。常见的I/O控制芯片有华邦电子(WINBOND)的W83627HF、W83627THF系列等，例如其最新的W83627THF芯片为I865/I875芯片组提供了良好的支持，除可支持键盘、鼠标、软盘、并列端口、摇杆控制等传统功能外，更创新地加入了多样新功能，例如，针对英特尔下一代的Prescott内核微处理器，提供符合VRD10.0规格的微处理器过电压保护，如此可避免微处理器因为工作电压过高而造成烧毁的危险。
　　此主题相关图片如下：

此外，W83627THF内部硬件监控的功能也同时大幅提升，除可监控PC系统及其微处理器的温度、电压和风扇外，在风扇转速的控制上，更提供了线性转速控制以及智能型自动控转系统，相较于一般的控制方式，此系统能使主板完全线性地控制风扇转速，以及选择让风扇是以恒温或是定速的状态运转。这两项新加入的功能，不仅能让使用者更简易地控制风扇，并延长风扇的使用寿命，更重要的是还能将风扇运转所造成的噪音减至最低。
　　频率发生器芯片
　　频率也可以称为时钟信号，频率在主板的工作中起着决定性的作用。我们目前所说的CPU速度，其实也就是CPU的频率，如P4 1.7GHz，这就是CPU的频率。电脑要进行正确的数据传送以及正常的运行，没有时钟信号是不行的，时钟信号在电路中的主要作用就是同步；因为在数据传送过程中，对时序都有着严格的要求，只有这样才能保证数据在传输过程不出差错。
　　时钟信号首先设定了一个基准，我们可以用它来确定其它信号的宽度，另外时钟信号能够保证收发数据双方的同步。对于CPU而言，时钟信号作为基准，CPU内部的所有信号处理都要以它作为标尺，这样它就确定CPU指令的执行速度。
　　此主题相关图片如下：

时钟信号频率的担任，会使所有数据传送的速度加快，并且提高了CPU处理数据的速度，这就是我们为什么超频可以提高机器速度的原因。要产生主板上的时钟信号，那就需要专门的信号发生器，也称为频率发生器。
　　但是主板电路由多个部分组成，每个部分完成不同的功能，而各个部分由于存在自己的独立的传输协议、规范、标准，因此它们正常工作的时钟频率也有所不同，如CPU的FSB可达上百兆，I/O口的时钟频率为24MHz，USB的时钟频率为48MHz，因此这么多组的频率输出，不可能单独设计，所以主板上都采用专用的频率发生器芯片来控制。
　　此主题相关图片如下：

频率发生器芯片的型号非常繁多，其性能也各有差异，但是基本原理是相似的。例如ICS 950224AF时钟频率发生器，是在I845PE/GE的主板上得到普遍采用时钟频率发生器，通过BIOS内建的“AGP/PCI频率锁定”功能，能够保证在任何时钟频率之下提供正确的PCI/AGP分频，有了起提供的这“AGP/PCI频率锁定”功能，使用多高的系统时钟都不用担心硬盘里面精贵的数据了，也不用担心显卡、声卡等的安全了，超频，只取决于CPU和内存的品质而已了。
　　总结：
　　最后再让我们通过一张详细的图来对主板来个彻底注释。
　　此主题相关图片如下：

1是整合音效芯片，
2是I/O控制芯片，
3是光驱音源插座，
4是外接音源辅助插座，
5是SPDIF插座，
6是USB插头，
7是机箱被开启接头，
8是PCI插槽，
9是AGP4X插槽，
10是机箱前端通用USB接口，
11是BIOS，
12是机箱面板接头，
13是南桥芯片，
14是IDE1插口，
15是IDE2插口，
16是电源指示灯接头，
17是清除CMOS记忆跳线，
18是风扇电源插座，
19是电池，
20是软驱插座，
21是ATX电源插座，
22是内存插槽，
23是风扇电源插座，
24是北桥芯片，
25是CPU风扇支架，
26是CPU插座，
27是12VATX电源插座，
28是第二组音源插座，
29是PS/2键盘及鼠标插座，
30是USB插座，
31是并串口，
32是游戏控制器及音源插座，
33是SUP_CEN插座。
Posted: 2007-03-29 21:40 | [楼 主]
计算机硬件常识[推荐]
本帖被 老董 设置为精华(2007-03-29)

一、关于CPU

1.CPU频率越高性能就越高吗？
不一定。这是在很多新手当中存在的误区。CPU性能取决于很多综合参数，不一定根频率成正比。当然，在同系列的CPU中，比如都是赛扬4，频率越高性能越高。

2.为什么赛扬高频低能？而速龙系列低频高能？
说这个问题之前先讲一下什么叫缓存。缓存（英文名Cache），即高速缓冲存储器，是位于CPU和主存储器DRAM（也就是内存）之间的规模较 小的但速度很高的存储器（其实硬盘、刻录机缓存也都是一个道理）。CPU的缓存分两个，一个是内部缓存，也叫一级缓存（L1 Cache）：封闭在CPU芯片内部的高速缓存，用于暂时存储CPU运算时的部分指令和数据，存取速度与CPU主频一致。L1缓存越大，CPU工作时与存取速度较慢的L2缓存和内存间交换数据的次数越少，相对电脑的运算速度可以提高；外部缓存，也叫二级数据缓存（L2 Cache）：CPU外部的高速缓存，现在处理器的L2 Cache是和CPU运行在相同频率下的（以前P2 P3的二级缓存运行在相当于CPU频率一半下）。
赛扬的基本架构和同时代的奔腾是差不多的，但它的外频低、前端总线低，而且缓存与奔腾系列相比严重缩水（Northwood核心赛扬4的二级缓存只有128K，而Northwood核心P4的二级缓存有512K）。减少了四分之三的缓存大大降低了成本，但也造成了CPU能力的急剧下降。而速龙系列的一级缓存高达128K，TA、TB核心的速龙二级缓存为256K，Barton及以后核心的速龙二级缓存达到了512K，再加上其比较精确的指令分支预测以及三路数据校验（或者叫三角形数据校验回路），所以处理器虽然工作频率不高，但性能很出色。

3.我的CPU温度为什么那么高？
首先是散热器的问题，再者就是机箱内通风不好，可能是电源线和数据排线影响了通风。另外不必对CPU的温度太过敏感，一些朋友看到五六十度就吓坏了。其实没有那么夸张，一般来说，CPU在75度以下都可以安全工作（通常认为安全工作温度=极限工作温度的80%）。

4.为什么我的CPU外频只有100而其他人的都是400、533等等？
问这类问题的朋友都存在着一个很大的误区，那就是他们把外频和前端总线的概念混淆了。外频是由主板为CPU提供的基准时钟频率，一般常见的有100、133、166、200。而我们说的FSB（Front System Bus）指的是系统前端总线，它是处理器与主板北桥芯片或内存控制集线器之间的数据通道，常见频率有400、333、533、800。作为新手不必掌握那么多概念性的东西，只要记住以下几个公式：
    主频=外频*倍频（MHz）
    Intel CPU前端总线=外频*4（MHz）
    AMD CPU前端总线=外频*2（MHz）
    CPU数据带宽=前端总线*8（MB/s）
    内存带宽=内存等效工作频率*8（MB/s）

5.什么是超线程？超线程对我有用吗？为什么我用了超线程CPU  系统性能没有得到多少提升？
所谓超线程技术（HT）就是利用特殊的硬件指令，把多线程处理器内部的两个逻辑内核模拟成两个物理芯片，从而使单个处理器就能“享用”线程级的并行计算的处理器技术。多线程技术可以在支持多线程的操作系统和软件上，有效的增强处理器在多任务、多线程处理上的处理能力。简单来说就是模拟两个CPU进行工作。
采用超线程技术的CPU在处理多任务的能力上显著强过非超线程的CPU，但在单任务的工作方面并没有太大的性能优势，甚至在运行不支持超线程技术的软件时性能还略有下降。一般来说，超线程的CPU主要用在高端机及服务器上，普通的家用或办公机器，如果没有特殊要求，不必使用HT。
关于很多朋友反映使用超线程CPU性能提升不大的问题做一下解释，这当中存在一个误区，很多朋友认为只要使用超线程的CPU就能用上超线程技术，事实上并非如此。要将超线程的威力发挥出来需要五大基本的条件
    a)CPU要支持HT，目前支持超线程技术的CPU有P4C系列、P4E系列以及部分型号的Xeon
    b)主板芯片要支持HT，这是很容易被忽略的条件之一。目前支持HT的主板芯片组主要有 Intel i925/i915/i875/i865全系列、VIA PT800/PT880、SIS 655FX/655TX/661FX、ATI 9100IGP。
    c)内存需要双通道的DDR400。由于开启超线程的CPU前端总线高达800MHz，数据带宽高达6.4GB/s，因此要求内存带宽也必须达到6.4GB/s，避免系统瓶颈的产生。单通道的DDR400带宽只有3.2G/s，而双通道技术可使其带宽增加一倍，达到6.4G/s，满足超线程CPU的需要。我见到不少朋友拿848配P4C，这就是超线程性能无法发挥出来的原因之一。（顺便提醒一句，i848、PT800只是支持超线程，却不支持双通道，这是一些朋友将其称之为鸡肋的原因）
    d)操作系统的支持。这是被人们忽略最多的前提条件！绝大多数朋友认为只要硬件全方面满足超线程的需要就可以了，其实不是如此，小心操作系统会从中作梗！目前支持超线程技术的操作系统极为有限，只有WinXP专业版（打上SP1补丁）以后的操作系统才支持超线程技术，另外Windows2000打上最新的SP4补丁也可以支持超线程。
    e)应用软件的支持。一般来说，只要能够支持多处理器的软件均可支持超线程技术，但是实际上这样的软件并不多，而且偏向于图形、视频处理等专业软件方面，游戏软件极少有支持的。应用软件有Office 2000、Office XP等。
其实，使用超线程并非人们想象得那么简单。

6.什么叫超频？超频有什么用？对系统有害吗？如何超频？
所谓超频，就是让CPU（显卡、内存也一样，后面省略，仅以CPU为例）工作在高于其额定的频率之下，以榨取其潜力和性能。
超频可以使CPU的性能得到一定的提升，举个例子，把P4 2.4的频率超频至2800MHz，就可以让它达到P4 2.8的性能水平，从而少花钱用好东西。
合理的超频对系统不会有太大的危害，只是发热量大一些罢了，如果超的太过火，会严重缩短配件的寿命，甚至烧毁。
超频须要主板的BIOS支持，至于能超多少则取决于主板和CPU还有散热系统。最普通的超法：进入BIOS，再进入“频率/电压控制”（具体名称不一定相同，一般带有Frequency字样的就是了，而且不一定所有
