资源描述

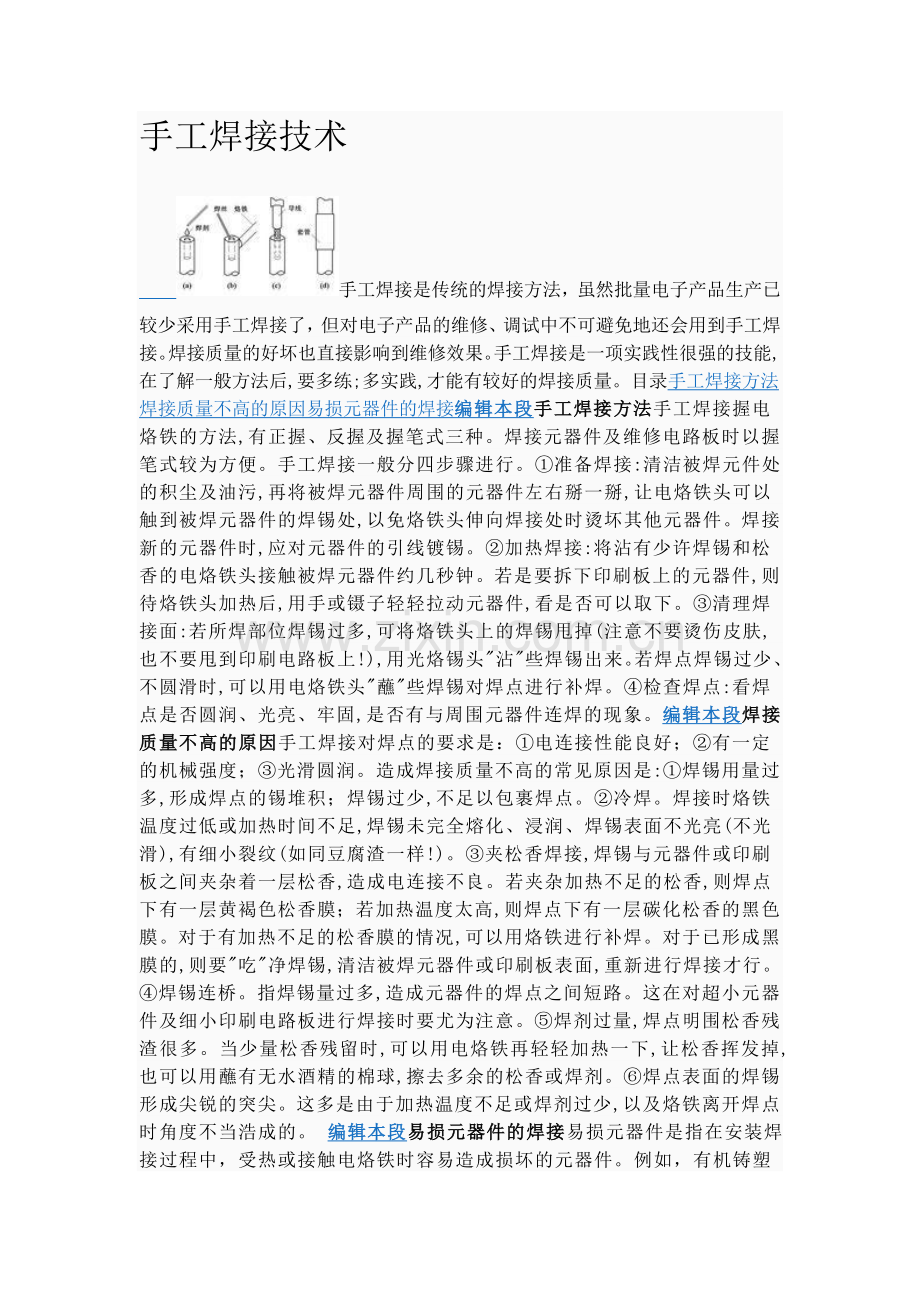

手工焊接技术
手工焊接是传统的焊接方法，虽然批量电子产品生产已较少采用手工焊接了，但对电子产品的维修、调试中不可避免地还会用到手工焊接。焊接质量的好坏也直接影响到维修效果。手工焊接是一项实践性很强的技能,在了解一般方法后,要多练;多实践,才能有较好的焊接质量。目录手工焊接方法焊接质量不高的原因易损元器件的焊接编辑本段手工焊接方法手工焊接握电烙铁的方法,有正握、反握及握笔式三种。焊接元器件及维修电路板时以握笔式较为方便。 手工焊接一般分四步骤进行。①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头可以触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其他元器件。焊接新的元器件时,应对元器件的引线镀锡。②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或镊子轻轻拉动元器件,看是否可以取下。③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉(注意不要烫伤皮肤,也不要甩到印刷电路板上!),用光烙锡头"沾"些焊锡出来。若焊点焊锡过少、不圆滑时,可以用电烙铁头"蘸"些焊锡对焊点进行补焊。④检查焊点:看焊点是否圆润、光亮、牢固,是否有与周围元器件连焊的现象。 编辑本段焊接质量不高的原因手工焊接对焊点的要求是：①电连接性能良好；②有一定的机械强度；③光滑圆润。 造成焊接质量不高的常见原因是:①焊锡用量过多,形成焊点的锡堆积；焊锡过少,不足以包裹焊点。②冷焊。焊接时烙铁温度过低或加热时间不足,焊锡未完全熔化、浸润、焊锡表面不光亮(不光滑),有细小裂纹(如同豆腐渣一样!)。③夹松香焊接,焊锡与元器件或印刷板之间夹杂着一层松香,造成电连接不良。若夹杂加热不足的松香,则焊点下有一层黄褐色松香膜；若加热温度太高,则焊点下有一层碳化松香的黑色膜。对于有加热不足的松香膜的情况,可以用烙铁进行补焊。对于已形成黑膜的,则要"吃"净焊锡,清洁被焊元器件或印刷板表面,重新进行焊接才行。④焊锡连桥。指焊锡量过多,造成元器件的焊点之间短路。这在对超小元器件及细小印刷电路板进行焊接时要尤为注意。⑤焊剂过量,焊点明围松香残渣很多。当少量松香残留时,可以用电烙铁再轻轻加热一下,让松香挥发掉,也可以用蘸有无水酒精的棉球,擦去多余的松香或焊剂。⑥焊点表面的焊锡形成尖锐的突尖。这多是由于加热温度不足或焊剂过少,以及烙铁离开焊点时角度不当浩成的。 编辑本段易损元器件的焊接易损元器件是指在安装焊接过程中，受热或接触电烙铁时容易造成损坏的元器件。例如，有机铸塑元器件、MOS集成电路等。易损元器件在焊接前要认真作好表面清洁、镀锡等准备工作,焊接时切忌长时间反复烫焊,烙铁头及烙铁温度要选择适当,确保一次焊接成功。此外,要少用焊剂,防止焊剂侵人元器件的电接触点(例如继电器的触点)。焊接MOS集成电路最好使用储能式电烙铁,以防止由于电烙铁的微弱漏电而损坏集成电路。由于集成电路引线间距很小,要选择合适的烙铁头及温度,防止引线间连锡。焊接集成电路最好先焊接地端、输出端、电源端,再焊输入端。对于那些对温度特别敏感的元器件,可以用镊子夹上蘸有元水乙醇(酒精)的棉球保护元器件根部,使热量尽量少传到元器件上。手工电弧焊焊接施工作业指导书内容介绍目的：指导施工队伍及相关工种进行手工焊焊接作业。2. 适用范围：本作业指导书适用钢结构制作与安装手工电弧焊焊接。指导书规定了一般低碳钢、普通低合金钢的手工电弧焊的基本要求。3. 材料要求3.1 钢材选用要求钢材应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。3.2 焊条选用原则A、符合使用要求，焊缝金属的性能要符合使用要求（达到设计要求），一般要求焊缝金属的力学性能，包括抗拉强度，塑性和冲击韧性达到母材金属标准规定的性能指标的下限值。 B、尽量降低成本，尽量选用生产率高成本低的焊条，即“低成本”原则。C、结构钢焊条的选择a.根据母材的抗拉强度，按照“等强”原则选择抗拉强度级别相同的焊条。由于熔敷金属的抗拉强度比焊条牌号的名义强度高不少，在焊接高强钢时因母材熔入影响，焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。因此，可以选用抗拉强度低一等级的焊条，使焊缝金属与母材实际等强。b.对于易裂的母材或结构(碳当量较高或工作厚度大、结构刚性大、施焊环境温度低)，对于塑性、韧性要求高的重要结构，应选用塑性韧性好、含氢量低及抗裂性能好的碱性焊条(即低氢焊条)。最好选用高韧性、超低氢焊条，以提高接头的抗冷裂性能。c.对于管道焊接、立向下焊接、底层焊缝、盖面焊缝等，最好相应选用管道焊接专用焊条、立向下焊条、底层焊条和盖面焊条等。d.应选用碱性焊条(即低氢焊条)而无直流焊接电源时，可选用低氢钾型焊条。e.对于接头由不同强度的钢材组成，则按强度较低的钢材选用焊条。f.大型结构，可选用熔敷速度较高的铁粉焊条。D、铸铁焊条的选择a.根据铸铁种类、工件的使用要求和加工要求等，选择符合要求的成本低的铸铁焊条。焊件坡口形式的选择要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊条，提高劳动生产率，降低成本轻钢龙骨是以优质的连续热镀锌板带为原材料，经冷弯工艺轧制而成的建筑用金属骨架。

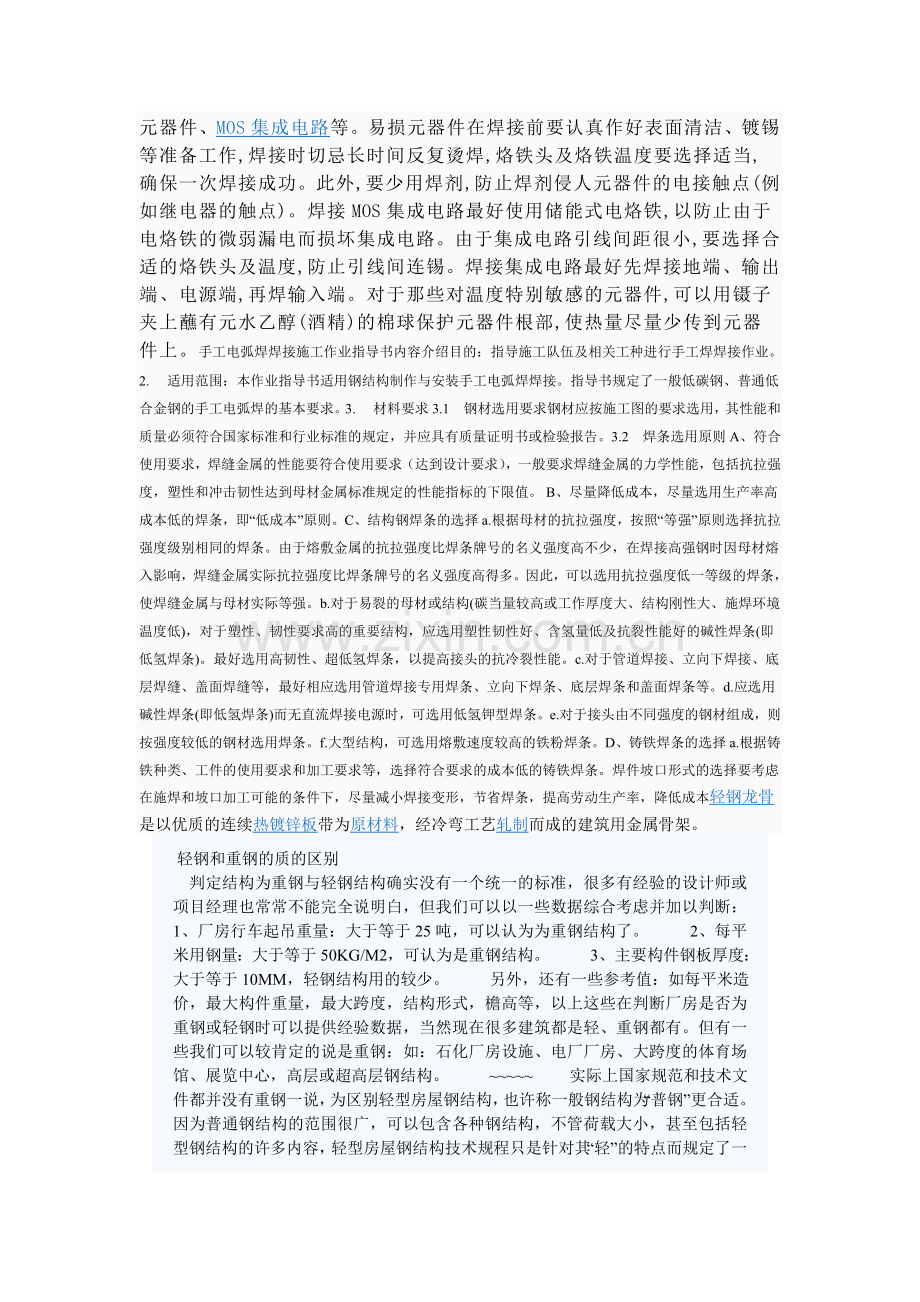

轻钢和重钢的质的区别
判定结构为重钢与轻钢结构确实没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，但我们可以以一些数据综合考虑并加以判断： 1、厂房行车起吊重量：大于等于25吨，可以认为为重钢结构了。 2、每平米用钢量：大于等于50KG/M2，可认为是重钢结构。 3、主要构件钢板厚度：大于等于10MM，轻钢结构用的较少。 另外，还有一些参考值：如每平米造价，最大构件重量，最大跨度，结构形式，檐高等，以上这些在判断厂房是否为重钢或轻钢时可以提供经验数据，当然现在很多建筑都是轻、重钢都有。但有一些我们可以较肯定的说是重钢：如：石化厂房设施、电厂厂房、大跨度的体育场馆、展览中心，高层或超高层钢结构。 ~~~~~ 实际上国家规范和技术文件都并没有重钢一说，为区别轻型房屋钢结构，也许称一般钢结构为“普钢”更合适。因为普通钢结构的范围很广，可以包含各种钢结构，不管荷载大小，甚至包括轻型钢结构的许多内容，轻型房屋钢结构技术规程只是针对其“轻”的特点而规定了一些更具体的内容，而且范围只局限在单层门式刚架。 轻钢也是一个比较含糊的名词，一般可以有两种理解。一种是现行《钢结构设计规范》（GBJ 17－88）中第十一章“圆钢、小角钢的轻型钢结构”，是指用圆钢和小于L454和L56364的角钢制作的轻型钢结构，主要在钢材缺乏年代时用于不宜用钢筋混凝土结构制造的小型结构，现已基本上不大采用，所以这次钢结构设计规范修订中已基本上倾向去掉。另一种是《门式刚架轻型房屋钢结构技术规程》所规定的具有轻型屋盖和轻型外墙（也可以有条件地采用砌体外墙）的单层实腹门式刚架结构，这里的轻型主要是指围护是用轻质材料。既然前一种已经快取消，所以现在的轻钢含义主要是指后一种。 由此可见，轻钢与重钢之分不在结构本身的轻重，而在所承受的围护材料的轻重，而在结构设计概念上还是一致的 .
轻钢结构
轻钢结构主要构件钢板厚度：≥10MM。轻钢也是一个比较含糊的名词，一般可以有两种理解。一种是现行《钢结构设计规范》中第十一章“圆钢、小角钢的轻型钢结构”，是指用圆钢和小于L45×4和L56×36×4的角钢制作的轻型钢结构，主要在钢材缺乏年代时用于不宜用钢筋混凝土结构制造的小型结构，现已基本上不大采用，所以这次钢结构设计规范修订中已基本上倾向去掉。另一种是《门式刚架轻型房屋钢结构技术规程》所规定的具有轻型屋盖和轻型外墙的单层实腹门式刚架结构，这里的轻型主要是指围护是用轻质材料。外，还有一些参考值：如每平米造价，最大构件重量，最大跨度，结构形式，檐高等，以上这些在判断厂房是否为重钢或轻钢时可以提供经验数据，当然现在很多建筑都是轻、重钢都有。 国家规范和技术文件都并没有重钢一说，为区别轻型房屋钢结构，也许称一般钢结构为“普钢”更合适。因为普通钢结构的范围很广，可以包含各种钢结构，不管荷载大小，甚至包括轻型钢结构的许多内容，轻型房屋钢结构技术规程只是针对其“轻”的特点而规定了一些更具体的内容，而且范围只局限在单层门式刚架。 由此可见，轻钢与重钢之分不在结构本身的轻重，而在所承受的围护材料的轻重，而在结构设计概念上还是一致的 . 钢结构是现代建筑工程中较普通的结构形式之一。我国是最早用铁制造承重结构的国家，远在秦始皇时代(公元前246-219年)，就已经用铁做简单的承重结构， 而西方国家在17世纪才开始使用金属承重结构。公元3-6世纪， 聪明勤劳的我国人民就用铁链修建铁索悬桥，著名的四川泸定大渡河铁索桥，云南的元江桥和贵州的盘江桥等都是我国早期铁体承重结构的例子。 我国虽然早期在铁结构方面有卓越的成就，但由于2000多年的封建制度的束缚，科学不发达，因此，长期停留于铁制建筑物的水平。直到19世纪末，我国才开始采用现代化钢结构。新中国成立后，钢结构的应用有了很大的发展，不论在数量上或质量上都远远超过了过去。在设计、制造和安装等技术方面都达到了较高的水平，掌握了各种复杂建筑物的设计和施工技术，在全国各地已经建造了许多规模巨大而且结构复杂的钢结构厂房、大跨度钢结构民用建筑及铁路桥梁等，我国的人民大会堂钢屋架，北京和上海等地的体育馆的钢网架，陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等。 《钢结构设计规范》GBJ17-88已经于2003年12月1日起废除，现时实行的是《钢结构设计规范》GB50017-2003 轻钢结构即轻型钢结构建筑体系，是以热轧轻型 H 钢、轻型焊接型钢、高频焊接型钢、冷弯薄壁型钢、薄钢板和薄壁钢管等高效能结构钢材和高效功能材料为主，以各类高效装饰连接材料为辅组装而成，能满足建筑特定使用功能和特定空间需求的轻型全装配钢结构建筑。 轻钢结构和重钢结构的区别 判定结构为重钢与轻钢结构确实没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，但我们可以以一些数据综合考虑并加以判断： 1、厂房行车起吊重量：大于等于25吨，可以认为为重钢结构了。 2、每平米用钢量：大于等于50KG/M2，可认为是重钢结构。 3、主要构件钢板厚度：大于等于10MM，轻钢结构用的较少。 另外，还有一些参考值：如每平米造价，最大构件重量，最大跨度，结构形式，檐高等，以上这些在判断厂房是否为重钢或轻钢时可以提供经验数据，当然现在很多建筑都是轻、重钢都有。但有一些我们可以较肯定的说是重钢：如：石化厂房设施、电厂厂房、大跨度的体育场馆、展览中心，高层或超高层钢结构。 实际上国家规范和技术文件都并没有重钢一说，为区别轻型房屋钢结构，也许称一般钢结构为“普钢”更合适。因为普通钢结构的范围很广，可以包含各种钢结构，不管荷载大小，甚至包括轻型钢结构的许多内容，轻型房屋钢结构技术规程只是针对其“轻”的特点而规定了一些更具体的内容，而且范围只局限在单层门式刚架。 轻钢也是一个比较含糊的名词，一般可以有两种理解。一种是现行《钢结构设计规范》（GBJ 17－88）中第十一章“圆钢、小角钢的轻型钢结构”，是指用圆钢和小于L45＊4和L56＊36＊4的角钢制作的轻型钢结构，主要在钢材缺乏年代时用于不宜用钢筋混凝土结构制造的小型结构，现已基本上不大采用，所以这次钢结构设计规范修订中已基本上倾向去掉。另一种是《门式刚架轻型房屋钢结构技术规程》所规定的具有轻型屋盖和轻型外墙（也可以有条件地采用砌体外墙）的单层实腹门式刚架结构，这里的轻型主要是指围护是用轻质材料。既然前一种已经快取消，所以现在的轻钢含义主要是指后一种。 由此可见，轻钢与重钢之分不在结构本身的轻重，而在所承受的围护材料的轻重，而在结构设计概念上还是一致的 . 轻钢结构是一种年轻而极具生命力的钢结构体系，已广泛应用于一般工农业、商业、服务性建筑，如办公楼、别墅、仓库、体育场馆、娱乐、旅游建筑和低、多层住宅建筑等领域，还可用于旧房增层、改造、加固和建材缺乏地区、运输不便地区、工期紧、活动式可拆迁建筑等，倍受业主青睐，主要有以下特点： 1）采用高效轻型薄壁型材，自重轻、强度高、占用面积小。 2）构配件均为自动化、连续化、高精度生产，产品规格系列化、定型化、配套化。各部分尺寸精确。 3）结构设计、详图设计、计算机模拟安装、工厂制造、工地安装等以较小时间差同步进行。 4）基础以上干式工法没有湿作业，内装饰等易于一次到位。型材经过镀锌、涂层后外观优美且防腐，有利于减少围护和装修费用。 5）便于扩大柱距和提供更大分隔空间，可降低层高和增加建筑面积（住宅实用面积可达92%）。在增层、改造、加固方面优势明显。 6）新墙材应用范围广，大量使用采光带，通风条件好。 7）室内水暖电气管线全部隐蔽在墙体中和楼层间，布置灵活，修改方便。 8）房子可以搬迁、材料可全部回收利用，不会造成垃圾，符合可持续发展战略。 目前发达国家在非居住建筑上的应用十分迅速，并正在向多层居住建筑拓展。非居住建筑以四层以下的门式轻钢结构为主，跨径一般大于20m，普遍用在大跨的轻工、电子、仓库、加工等车间的建造，也有应用在日用的超市、临时用房、飞机库等。轻钢结构居住建筑一般用于多层（4～6 层）与高度 24m 以下（7～9 层）的高层。通过增设耗能支撑等消能部件，居住轻钢结构也可用于更高层。居住轻钢结构多采用由热轧H 型钢组成的框架结构，结点采用高强螺栓连接（辅以焊接），楼板多采用压型钢板衬底代替模板的钢筋砼结构，屋面板与外墙多采用集保温、防水于一体的彩色涂层钢板，分户墙多采用防水轻质墙板。 轻钢结构安装 门式钢架轻钢结构的制作、门式钢架轻钢结构的安装、门式钢架轻钢结构的质量检验、门式钢架轻钢结构质量检验常用表格 编辑本段轻钢的优点 抗震性：低层别墅的屋面大都为坡屋面，因此屋面结构基本上采用的是由冷弯型钢构件做成的三角型屋架体系，轻钢构件在封完结构性板材及石膏板之后，形成了非常坚固的"板肋结构体系"，这种结构体系有着更强的抗震及抵抗水平荷载的能力，适用于抗震烈度为8度以上的地区。 抗风性：型钢结构建筑重量轻、强度高、整体刚性好、变形能力强。建筑物自重仅是砖混结构的五分之一，可抵抗每秒70米的飓风，使生命财产能得到有效的保护。 耐久性：轻钢结构住宅结构全部采用冷弯薄壁钢构件体系组成，钢骨采用超级防腐高强冷轧镀锌板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命。结构寿命可达100年。
保温性：采用的保温隔热材料以玻纤棉为主，具有良好的保温隔热效果。用以外墙的保温板，有效的避免墙体的“冷桥”现象，达到了更好的保温效果。100mm左右厚的R15保温棉热阻值可相当于1m厚的砖墙。 隔音性：隔音效果是评估住宅的一个重要指标，轻钢体系安装的窗均采用中空玻璃，隔音效果好，隔音达40分贝以上；由轻钢龙骨、保温材料石膏板组成的墙体，其隔音效果可高达60分贝。 健康性：干作业施工，减少废弃物对环境造成的污染，房屋钢结构材料可100%回收，其他配套材料也可大部分回收，符合当前环保意识；所有材料为绿色建材，满足生态环境要求，有利于健康。 ? 舒适性：轻钢墙体采用高效节能体系，具有呼吸功能，可调节室内空气干湿度；屋顶具有通风功能，可以使屋内部上空形成流动的空气间，保证屋顶内部的通风及散热需求。 快捷：全部干作业施工，不受环境季节影响。一栋300平方米左右的建筑，只需5个工人30个工作日可以完成从地基到装修的全过程。 环保：材料可100%回收，真正做到绿色无污染。 节能：全部采用高效节能墙体，保温、隔热、隔音效果好，可达到50%的节能标准。 编辑本段轻钢结构在国外的发展历程 由于环保意识的加强和木材短缺等因素，许多国家如美国、日本、英国、澳大利亚等，正积极地推动中低层轻钢结构住宅 的应用与发展。 澳大利亚：
早在20世纪60年代就提出了“快速安装预制住宅”的概念，但由于市场尚未成熟，并未得到很好发展。到了1987年，高强度冷弯薄壁钢结构出现，澳大利亚与新西兰的联合规范AS／NZS4600冷弯成型结构钢规范于1996年发布实施。这种钢材承载力高，与相同承载力的木材相比，只是木材的1／3重，表面经镀锌处理，在免大修的情况下，耐久性可达75年。在澳大利亚，每年约建造6亿美元的轻钢龙骨独立式住宅120 000栋，约占澳大利亚所有建筑业务产值的24％ 美国： 轻钢结构在美国发展最快，1965年轻钢结构在美国仅占建筑市场15％；1990年就上升到53％，而1993年则已上升到68％，到2000年已经上升到75％。住宅用构件和部晶的标准化、系列化，及其专业化、商品化、社会化程度很高，几乎达到100％，各种施工机械、设备、仪器等租赁化非常发达，商品化程度达到40％，在美国，采用该体系建造的房屋从20世纪90年代中期的55 000栋剧增为2000年的325 000栋[3]。目前这种轻型钢结构己成为发达国家的主要建筑结构形式。 编辑本段轻钢结构的市场前景 由于其结构体系自身的因素（无论是从理论上，还是从实践上看），认为此种结构体系只适合5-6层以下的住宅建设，而目前大中城市土地供应的限制和价格因素，大量多层住宅的建设不是最理想的投入产出比，实际上多层住宅一般都建在土地价格适当便宜的城乡结合部或中小城市，而其工业化程度以及造价（目前统计数据建安造价为2500元/m2），对于那个地区的项目增加了相当的难度；最后是市场价格的问题，城乡结合部或中小城市目前的房价本身适当，大幅度的增加造价成本，开发商恐怕难以接受。
编辑本段轻钢结构住宅体系的构造一、轻质楼盖系统
轻质楼盖系统其楼盖由C型的轻钢搁栅与铺于搁栅上的薄板组成。搁栅一般跨度为3.6米～4.8米，搁栅高为254毫米（搁栅的最大跨度可达11米），搁栅间距为 600毫米。由美国迪垂驰公司研发的搁栅专利产品在腹板上开有大孔，这样对于管线的穿越与布置极为方便。楼面有三种做法，分别为：高密度木纤维水泥板；满铺压型钢板再浇筑20毫米的陶粒轻骨料混凝土；满铺定向木纤维板或高密度层压胶合板。在这些轻质楼盖上每平方米可承受316～365公斤的荷载。 二、竖向墙体结构
竖向墙体结构一般将内横墙作为结构的承重墙，墙柱为C形轻钢构件，其壁厚根据所受的荷载而定，通常为0.84～2毫米，墙柱间距一般为400～600毫米，墙柱的下端为U形开口朝上的底槽梁，墙柱上端为U形开口向下的顶槽梁，搁栅固定于上槽梁侧边。为提高墙柱的稳定性，一般墙柱高度范围内设三道轻钢拉条。这种墙体结构布置方式，可有效承受并可靠传递竖向荷载，且布置方便，但该墙体结构不能承受水平荷载。 三、建筑保温节能技术 建筑保温节能技术美方轻钢住宅体系中，对保温节能技术十分重视，对于墙来说为确保达到保温效果，一般除了在墙的墙柱间填充玻璃纤维外，在墙外侧再贴一层保温材料，有效隔断了通过墙柱至外墙板的热桥；楼层之间搁栅内填充玻璃纤维，减少通过楼层的热传递；所有内墙墙体的墙柱之间均填充玻璃纤维，减少户墙之间的热传递。 四、建筑防火技术
建筑防火技术对于轻钢结构一个最关键的问题是防火技术的应用，在墙的两侧与楼盖的天花处贴防火石膏板，对于普通防火墙和分户墙用25.4 毫米厚（1吋）石膏板保护，以达到1个小时的防火要求，另外在墙体墙柱间与楼盖搁栅间填充的玻璃纤维对于防火与热传递也起了积极的保护作用。 五、建筑隔声技术
建筑隔声技术在轻钢建筑中，在内外墙及楼盖搁栅间填充玻璃棉，有效阻止了通过空气传播的音频部分，而对于通过固体传播的冲击声，在美国的多层轻钢住宅中，作了如下构造处理：对于分户墙用二道墙柱构成带有中间空隙的二道墙体；而对于吊顶用的固定石膏板的小龙骨，用带有小切槽的弹性构造以有效减少楼层间的固体声传播 钢分为碳素钢（简称碳钢）和合金两大类。碳钢是指含碳量小于2.11%并含有少量硅、锰、硫、磷杂质的铁碳合金。工业用碳钢的含碳量一般为0.05%～1.35%。 为了提高钢的力学性能、工艺性能或某些特殊性能（如耐腐蚀性、耐热性、耐磨性等），冶炼中有目的地加入一些合金元素（如Mn、Si、Cr、Ni、Mo、W、V、Ti等），这种钢称为合金钢。
（一）碳钢 1。碳钢的分类 碳钢的分类方法有多种，常见的有以下三种。（1）按钢的含碳量多少分类 分为三类： 低碳钢，含碳量<0.25%； 中碳钢，含碳量为0.25%～0.60%；高碳钢，含碳量>0.60%。 （2）按钢的质量（即按钢含有害元素S、P的多少）分类分为三类：普通碳素钢，钢中S、P含量分别≤0.055%和0.045%； 优质碳素钢，钢中S、P含量均≤0.040%； 高级碳素钢，钢中S、P含量分别≤0.030%和0.035%。 （3）按钢的用途分类 分为两类： 碳素结构钢，主要用于制造各种工程构件和机械零件； 碳素工具钢，主要用于制造各种工具、量具和模具等。 2。碳钢牌号的表示方法 （1）碳素结构钢 碳素结构钢的牌号由屈服点“屈”字汉语拼音第一个字母Q、屈服点数值、质量等级符号（A、B、C、D）及脱氧方法符号（F、b、Z）等四部分按顺序组成。其中质量等级按A、B、C、D顺序依次增高，F代表沸腾钢，b代表镇静钢，Z代表镇静钢等。如Q235-A·F表示屈服强度为235Mpa的A级沸腾碳素结构钢。
（2）优质碳素结构钢 优质碳素结构钢的牌号用两位数字表示。这两位数字代表钢中的平均含碳量的万分之几。例如45钢，表示平均含碳量为0.45%的优质碳素结构钢。08钢，表示平均含碳量为0.08%的优质碳素结构钢。
（3）碳素工具钢 碳素工具钢的牌号是用碳字汉语拼音字头T和数字表示。其数字表示钢的平均含碳量的千分之几。若为高级优质，则在数字后面加“A”。例如，T12钢，表示平均含碳量为1.2%的碳素工具钢。T8钢，表示平均含碳量为0.8%的碳素工具钢。T12A，表示平均含碳量为1.2%的高级优质碳素工具钢。
3。碳钢的用途举例
Q195、Q215，用于铆钉、开口销等及冲压零件和焊接构件。
Q235、Q255，用于螺栓、螺母、拉杆、连杆及建筑、桥梁结构件。
Q275，用于强度较高转轴、心轴、齿轮等。
Q345，用于船舶、桥梁、车辆、大型钢结构。
08钢，含碳量低，塑性好，主要用于制造冷冲压零件。
10、20钢，常用于制造冲压件和焊接件。也常用于制造渗碳件。
35、40、45、50钢属中碳钢，经热处理后可获得良好的综合力学性能，主要用制造齿轮、套筒、轴类零件等。这几种钢在机械制造中应用非常广泛。
T7、T8钢，用于制造具有较高韧性的工具，如冲头、凿子等。
T9、T10、T11钢，用作要求中等韧性、高硬度的刃具，如钻头、丝锥、锯条等。
T12、T13钢，用于要求更高硬度、高耐磨性的锉刀、拉丝模具等。
（二）合金钢
合金钢的分类方法有多种，常见的有以下两种。
（1）按用途分类 分为三类：
合金结构钢，用于制造各种性能要求更高的机械零件和工程构件；
合金工具钢，用于制造各种性能要求更高的刃具、量具和模具；
特殊性能钢，具有特殊物理和化学性能的钢，如不锈钢、耐热钢、耐磨钢等 （2）铵合金元素总含量多少分类 分为三类： 低合金钢，合金元素总含量小于5%； 中合金钢，合金元素总含量为5%～10%； 高合金钢，合金元素总含量大于10%。
牌 号
性 能
用 途
08F
08
强度低，塑性、韧性好，易于深冲、拉延、弯曲和焊接
钢板用作深冲压和深拉延的容器，如搪瓷制品、仪表板、汽车驾驶室盖板等
圆钢用作心部强度要求不高的渗碳或氧化零件
10F
10
强度不大，塑性、韧性好，易冲压、拉延和弯曲，焊接性能好，在冷拉后容易切削加工
钢板用作汽车深冲钢板、搪瓷品、冲压容器、钢管、垫片等
圆钢用作拉杆、垫圈、铆钉等，并可用于冷拔钢和冷轧带钢等
15
15F
15Mn
塑性，韧性、焊接性、冷冲性能都好，强度较低，经冷拉或热处理增加硬度后，能改善切削加工性能
钢板作深冲容器、蒸汽锅炉等
型钢作渗碳零件、紧固零件、冲横锻件、如螺栓、螺钉、拉条、法兰盘等
20
20Mn
强度较15号高，塑性、韧性、焊接性都好，经880-900℃淬火后才有较好的切削加工性能
钢板作高压容器，如锅炉、高压缸等
圆钢作杠杆、轴套、链条、拉杆、起重钩和渗碳的轴、齿轮等，钢管作压力低于5.88MPa(60大气压)、温度低于450℃的管道
25
25Mn
性能与20号相似，经热处理可改善强度和韧性，焊接性能和冷应变塑性好，经加工或热处理硬化后，能改善切削加工性能
钢板、钢管用于制造受压容器、管道、温度小于450℃压力小于5.88Mpa（60大气压）的锅炉零件部
型钢用作不承受高应力的轴、辊子、连接器、垫圈、螺栓、螺钉、螺母等
30
30Mn
35
35Mn
截面不大的钢材，经淬火并回火后可获得良好的强度与韧性综合性能
制造应力不大、工作温度不高于150℃的零件，如螺钉、丝杠、拉杆、套简、轴等
35号钢作冷拉的冷顶锻钢材，制造螺钉和螺母、连杆、钩环等
40
40Mn
强度较高，经过淬火和回火后可得到良好的综合性能，预热到150℃，可以焊接
制造机器的运动零件，如辊子、轴、曲柄销、传动轴、活塞、杆、连杆、圆盘等
牌 号
性 能
用 途
45
45Mn
经过调质处理强度较高，综合性能也好，经高频或火焰表面淬火可以代替渗碳钢，预热后可焊接
制造蒸汽透平机叶片、压缩机、泵的传动轴、活塞杆、连杆以及齿轮、轴、活塞销等，但需进行表面淬火
50
50Mn
高强度，耐磨，但冲击韧性不好，动负荷不能太大，焊接性不好
制造齿轮、拉杆、轧辊、轴、摩擦盘、次要的弹簧、掘土犁铧、截面在80mm以下的重负荷心轴和轴等
55
有较好的表面硬度和强度，一般在正火或淬火并回火后使用，焊接性不好
适于制造齿轮、连杆、轮圈、轮缘、扁弹簧、轧辊等，也用来作耐磨的铸件
60
60Mn
强度和弹性都高，淬火易裂，只限于小件淬火，大件用正火
制造轧辊、轴、弹簧圈、弹簧、离合器、凸轮、钢丝绳等
65
65Mn
70
70Mn
75
80
85
在弹簧钢类中属优
制造弹簧、工具、切削刀具、耐磨工具、加工工具等
钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。建筑用钢材可以分为钢结构用钢材，及土建用钢材。
钢结构用钢材主要为低合金钢（Q345系列）及普通结构钢（Q235系列）板材，部分重要结构设计中要求钢材采用带有z15，Z25，Z35等Z向性能要求的材料。轻钢主结构多采用Q235材料，重钢主结构多采用Q345材料，预埋地脚螺栓多采用Q235圆钢，拉条多为热轧钢筋，另外角钢、槽钢、H型钢等型钢也有少量使用。土建钢材主要为螺纹钢、圆钢、线材及型钢等 建筑用钢材分类 1、型钢类 型钢品种很多，是一种具有一定截面形状和尺寸的实心长条钢材。按其断面形状不同又分简单和复杂断面两种。前者包括圆钢、方钢、扁钢、六角钢和角钢；后者包括钢轨、工字钢、槽钢、窗框钢和异型钢等。直径在6.5-9.0mm的小圆钢称线材。 ◆角钢◆ 角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。也可用型号表示，型号是边宽的厘米数，如∠3#。型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。热轧等边角钢的规格为 2#-20#。
角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。 ◆圆钢◆ 圆钢是指截面为圆形的实心长条钢材。其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。 圆钢分为热轧、锻制和冷拉三种。热轧圆钢的规格为5.5-250毫米。其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。 ◆螺纹钢◆ 钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。 光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。横肋的外形为螺旋形、人字形、月牙形3种。用公称直径的毫米数表示。变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。 钢筋在混凝土中主要承受拉应力。变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。 ◆槽钢◆ 槽钢是截面为凹槽形的长条钢材。其规格表示方法，如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称 12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。 槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热轧变通槽钢规格为6.5-30#。槽钢主要用于建筑结构、车辆制造和其它工业结构，槽钢还常常和工字钢配合使用。 2、钢板类 是一种宽厚比和表面积都很大的扁平钢材。按厚度不同分薄板（厚度<4mm）、中板（厚度4-25mm）和厚板（厚度>25mm）三种。钢带包括在钢板类内。 3、钢管类 是一种中空截面的长条钢材。按其截面形状不同可分圆管、方形管、六角形管和各种异形截面钢管。按加工工艺不同又可分无缝钢管和焊管钢管两大类。 4、钢丝类 钢丝是线材的再一次冷加工产品。按形状不同分圆钢丝、扁形钢丝和三角形钢丝等。钢丝除直接使用外，还用于生产钢丝绳、钢纹线和其他制品。
钢的分类方法多种多样，其主要方法有如下九种：
1.按品质分类
(1)普通钢（P≤0.045%，S≤0.050%）
(2)优钢材质钢（P、S均≤0.035%）
(3)高级优质钢（P≤0.035%，S≤0.030%）
2.按化学成份分类
(1)碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。
(2)合金钢：a.低合金钢（合金元素总含量≤5%）；b.中合金钢（合金元素总含量为5~10%）；c.高合金钢（合金元素总含量＞10%）。
3.钢材按成形方法分类：(1)锻钢；(2)铸钢；(3)热轧钢；(4)冷拉钢。
4.钢材按金相组织分类
(1)退火状态的：a.亚共析钢（铁素体+珠光体）；b.共析钢（珠光体）；c.过共钢材析钢（珠光体+渗碳体）；d.莱氏体钢（珠光体+渗碳体）。
(2)正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。
(3)钢材无相变或部分发生相变的
5.按用途分类
(1)建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。
(2)结构钢：a.机械制造用钢：(a)优质结构钢 (b)表面硬化结构钢：包括渗碳钢、渗氨钢、表面淬火用钢 (c)易切结构钢 (d)冷塑性成形用钢：包括冷冲压用钢、冷镦用钢； b.弹簧钢；c.轴承钢。
(3)工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。
(4)特殊性能钢：a.不锈耐酸钢；b.耐热钢：包括抗氧化钢、热强钢、气阀钢；c.电热合金钢；d.耐磨钢；e.低温用钢；f.电工用钢。
(5)专业用钢——如桥梁用钢、船舶用钢、锅炉用钢、压力容器用钢、农机用钢等。
6.综合分类
(1)普通钢 a.碳素结构钢：(a)Q195 (b)Q215(A、B) (c)Q235(A、B、C) (d)Q255(A、B) (e) Q275；b.低合金结构钢；c.特定用途的普通结构钢。
(2)优质钢（包括高级优质钢）：a.结构钢：(a)优质碳素结构钢 (b)合金结构钢 (c)弹簧钢 (d)易切钢 (e)轴承钢 (f)特定用途优质结构钢；b.工具钢：(a)碳素工具钢 (b)合金工具钢 (c)高速工具钢；c.特殊性能钢：(a)不锈耐酸钢 (b)耐热钢 (c)电热合金钢 (d)电工用钢 (e)高锰耐磨钢。
7.按冶炼方法分类
(1)按炉种分：a.平炉钢：(a)酸性平炉钢 (b)碱性平炉钢；b.转炉钢：(a)酸性转炉钢 (b)碱性转炉钢[或(a)底吹转炉钢 (b)侧吹转炉钢 (c)顶吹转炉钢]；c.电炉钢：(a)电弧炉钢 (b)电渣炉钢 (c)感应炉钢 (d)真空自耗炉钢 (e)电子束炉钢。
(2)钢材按脱氧程度和浇注温度分：a.沸腾钢；b.半镇静钢；c.镇静钢；d.特殊镇静钢。
8、按断面形状分
（1）线 材：普线 高线 螺纹钢
（2）型 材：工字钢 槽钢 角钢 方钢 重轨 高工钢 H型钢 圆钢 不等边角钢 扁钢 轻轨 齿轮钢 六角钢 耐热钢棒 合结圆钢 合工圆钢 方管 碳工钢 轴承钢 碳结圆钢 不锈圆钢 轴承圆钢 矩型管 弹簧钢
（3）板 材：中厚板 容器板 中板 碳结板 锅炉板 低合金板 花纹板 冷板 热板 冷卷板 热卷板 镀锌板 电镀锌板 电镀锌卷 锰板 不锈钢板 硅钢片 彩涂板 彩钢瓦楞铁 镀锌卷板 热轧带钢
（4）管 材：焊管 不锈钢管 热镀锌管 冷镀锌管 无缝管 螺旋管 热轧无缝 9、按便于组织生产订货和经营管理分： 重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢、优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。 钢材各品种用途如下： ⑴钢轨分重轨和轻轨两种、钢轨规格用每米长公称重量表示。 重轨：每米公称重量大于30公斤的钢轨，属于重轨，小于则称轻轨。重轨分为一般钢轨和起重机轨两种。 一般钢轨，指铺设铁路干线、专用线、弯道及隧道用轨。其中，标准轨长度有12.50米和25.00米两种，铺设弯道曲线轨，长度稍短，有12.46米、12.42米和24.96米、24.92米等几种，一般钢轨的规格为38、43、45、50、60（千克/米）。重轨比轻轨断面大，能够承受更大的力。早期的正线铁路，还有使用38公斤钢轨的，现在都是使用50公斤和60公斤的。 ⑵型钢是一种有一定截面形状和尺寸的条型钢材 1.型钢分类
按照钢的冶炼质量不同，型钢分为普通型钢和优质型钢。普通型钢按现行金属产品目录又分为大型型钢、中型型钢、小型型钢。普通型钢按其断面形状又可分为工字钢、槽钢、角钢、圆钢等。型钢的规格以反应其断面形状的主要轮廓尺寸来表示。例如，圆钢的规格以直径的毫米数表示；下径30毫米的圆钢记作Φ 30；方钢的规格用边长毫米数表示；扁钢的规格以厚度*宽度毫米数表示；工字钢、槽钢的规格以高*腿宽*腰厚表示，有的也用号数表示，号数表示高度的厘米数，例如
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
