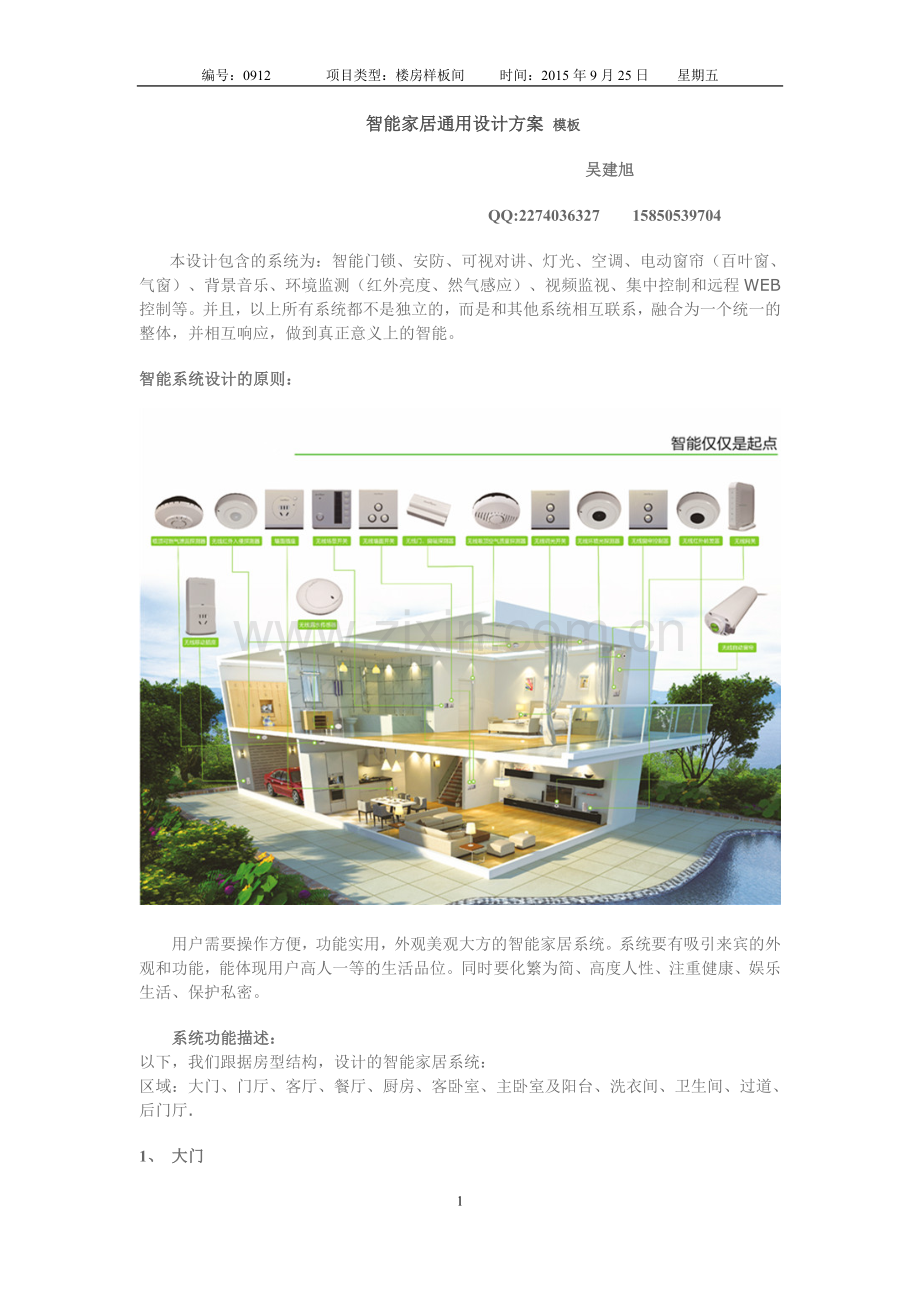

智能家居通用设计方案模板.doc

编号：0912 项目类型：楼房样板间 时间：2015年9月25日 星期五
智能家居通用设计方案 模板
吴建旭
QQ:2274036327 15850539704
  本设计包含的系统为：智能门锁、安防、可视对讲、灯光、空调、电动窗帘（百叶窗、气窗）、背景音乐、环境监测（红外亮度、然气感应）、视频监视、集中控制和远程WEB控制等。并且，以上所有系统都不是独立的，而是和其他系统相互联系，融合为一个统一的整体，并相互响应，做到真正意义上的智能。
智能系统设计的原则：

用户需要操作方便，功能实用，外观美观大方的智能家居系统。系统要有吸引来宾的外观和功能，能体现用户高人一等的生活品位。同时要化繁为简、高度人性、注重健康、娱乐生活、保护私密。
系统功能描述：
以下，我们跟据房型结构，设计的智能家居系统：
区域：大门、门厅、客厅、餐厅、厨房、客卧室、主卧室及阳台、洗衣间、卫生间、过道、后门厅.
1、 大门

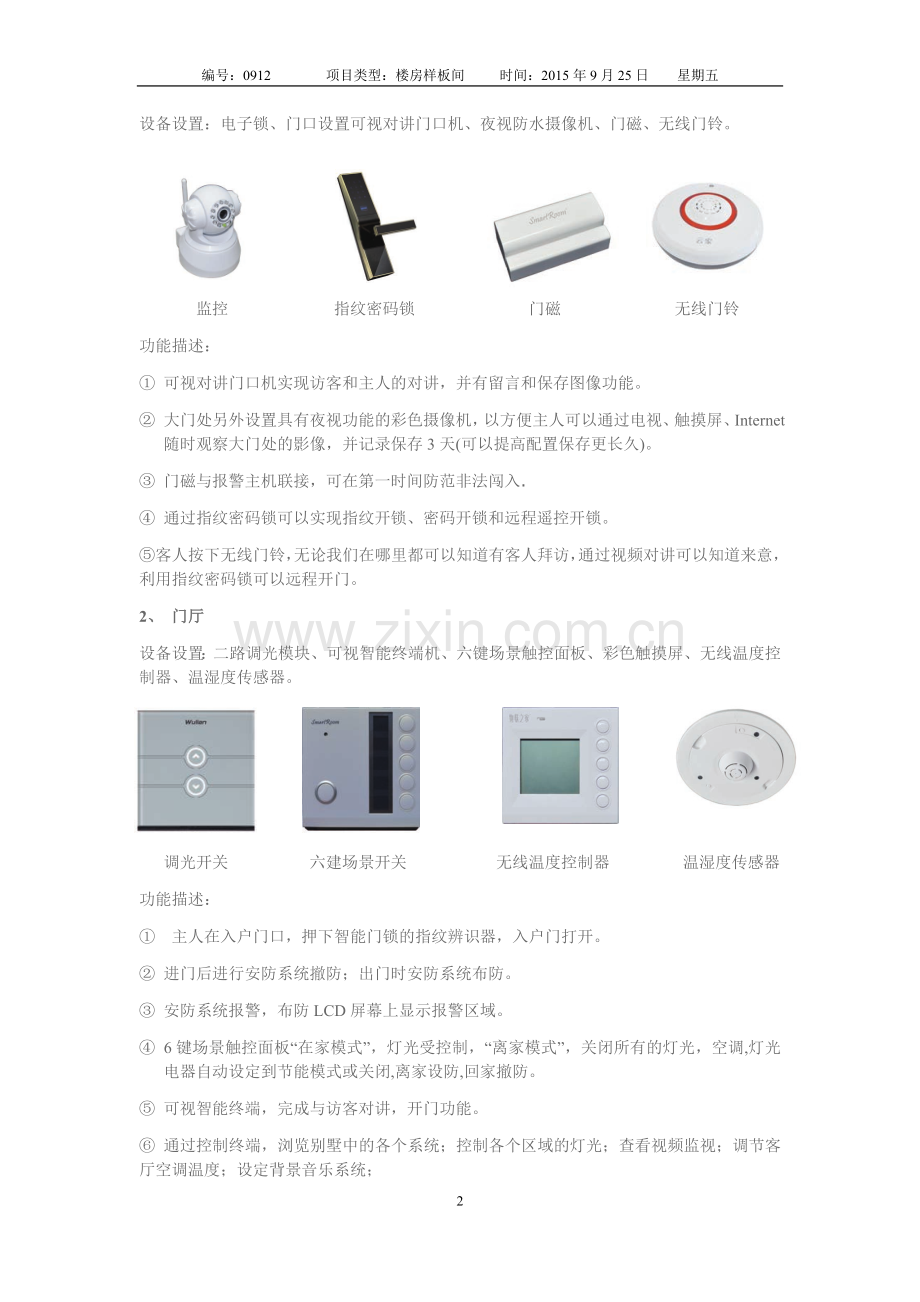

设备设置：电子锁、门口设置可视对讲门口机、夜视防水摄像机、门磁、无线门铃。

监控 指纹密码锁 门磁 无线门铃
功能描述：
① 可视对讲门口机实现访客和主人的对讲，并有留言和保存图像功能。
② 大门处另外设置具有夜视功能的彩色摄像机，以方便主人可以通过电视、触摸屏、Internet随时观察大门处的影像，并记录保存3天(可以提高配置保存更长久)。
③ 门磁与报警主机联接，可在第一时间防范非法闯入.
④ 通过指纹密码锁可以实现指纹开锁、密码开锁和远程遥控开锁。
⑤客人按下无线门铃，无论我们在哪里都可以知道有客人拜访，通过视频对讲可以知道来意，利用指纹密码锁可以远程开门。
2、 门厅
设备设置：二路调光模块、可视智能终端机、六键场景触控面板、彩色触摸屏、无线温度控制器、温湿度传感器。

调光开关 六建场景开关 无线温度控制器 温湿度传感器
功能描述：
①     主人在入户门口，押下智能门锁的指纹辨识器，入户门打开。
② 进门后进行安防系统撤防；出门时安防系统布防。
③ 安防系统报警，布防LCD屏幕上显示报警区域。
④ 6键场景触控面板“在家模式”，灯光受控制，“离家模式”，关闭所有的灯光，空调,灯光电器自动设定到节能模式或关闭,离家设防,回家撤防。
⑤ 可视智能终端，完成与访客对讲，开门功能。
⑥ 通过控制终端，浏览别墅中的各个系统；控制各个区域的灯光；查看视频监视；调节客厅空调温度；设定背景音乐系统；
⑦调光开关可以智能调节光照强度；温湿度传感器可以检测室内温度和湿度。
3、 客厅/餐厅 吧，
设备设置：电动窗帘面板、窗帘电机、背景音乐面板、RF多功能无线遥控器、三路调光模块、三路红外控制模块、无线接收模块。

调光开关 红外转发器 窗帘控制器 窗帘电机
功能描述：
① 用1只触控开关取代普通的多个开关，客厅设计出如下场景：会客、休闲、明亮、全关等；餐厅设置如下多个场景：用餐、酒会、烛光、全关等。不同场合，弹指之间，灯光瞬息变换，细微处彰显气派和尊贵。
② 通过LCD背景音乐面板，随时选定不同的音乐，播放CD、MP3、FM任由选择，并可调节音量的大小。
③ 灯光和窗帘同样可以通过RF遥控器轻松操作。
④ 如果发生危险的事情，可以触动紧急按钮报警。报警时，触摸屏显示报警区域，拨打指定的电话，并发送报警信息到手机,输入密码，可以消除报警。
⑤ 电动窗帘的角度可以通过遥控器、触摸屏控制，也可以定时控制：如每到晚上就自动关上，天亮时自动打开。
⑥家庭所有可以红外控制的电器均可以通过红外转发器控制，大大减少遥控器的使用，是生活更加轻松便捷。
4、 客卧室(1)
设备设置：双路调光模块、背景音乐面板、电动窗帘面板、智能插座、六键场景触控面板、PM2.5探测器、紧急按钮。

智能插座 六键场景开关 PM2.5探测器 无线紧急按钮
功能描述：
① 客卧的灯光比较简单，我们通过双路开关，控制客卧的两路灯光。同时，开关是连接到灯光控制系统中的，可以通过灯光系统进行控制。
② 通过LCD背景音乐面板，随时选定不同的音乐，播放CD、MP3、FM任由选择，并可调节音量的大小。
③ 电动窗帘的角度可以通过遥控器、触摸屏控制，也可以定时控制：如每到晚上就自动关上，天亮时自动打开。
④ 床头设置场景开关，设计如下场景：休闲、温馨、看书、休息、起夜、全关。按下“起夜”模式，卧室的小夜灯缓缓点亮，而不会打扰伴侣的休息，同时通向卫生间的走廊灯光也已经亮起，在回到卧室在按下一键“休息”随时灯光将一一关闭。
⑤ 智能插座管理两个床头灯。同时边接到控制系统当中，可实现“起夜”“全关”等功能。
⑥ 紧急按钮可以在出现危急情况时按下，会立即报警到手机和蜂鸣器。
⑦ PM2.5探测器可以实时监测空气颗粒程度，保证空气质量。
5、 客卧室及阳台(2)
设备设置：三路调光模块、背景音乐面板、开窗器、智能插座、六键场景触控面板、云声控场景传感器、空气质量探测器、环境光探测器。

自动开窗器 云声控场景传感器 空气质量探测器 环境光探测器
功能描述：
① 客卧的灯光比较简单，我们通过双路开关，控制客卧的两路灯光。同时，开关是连接到灯光控制系统中的，可以通过灯光系统进行控制。
② 通过LCD背景音乐面板，随时选定不同的音乐，播放CD、MP3、FM任由选择，并可调节音量的大小。
③ 电动窗帘和电动窗户的角度可以通过遥控器、触摸屏控制，也可以定时控制：如每到晚上就自动关上，天亮时自动打开。
④ 床头设置场景开关，设计如下场景：休闲、温馨、看书、休息、起夜、全关。按下“起夜”模式，卧室的小夜灯缓缓点亮，而不会打扰伴侣的休息，同时通向卫生间的走廊灯光也已经亮起，在回到卧室在按下一键“休息”随时灯光将一一关闭。
⑤ 智能插座管理两个床头灯。同时边接到控制系统当中，可实现“起夜”“全关”等功能。
⑥ 云声控场景传感器可以清晰感应到声音命令，利用内置声音和信号转换器实现对产品的控制。
⑦利用空气质量探测器时刻监视室内空气质量，自动打开窗户窗帘并启动新风系统。
⑧环境光探测器监视着周围光照强度，一旦亮度变暗，可以自动打开窗帘或者开启灯光。
6、 洗衣间
设备设置：双路开关模块、吸顶式红外感应器

吸顶式红外入侵探测器
功能描述： 字串2
① 进入洗衣间,灯光自动缓缓亮起，这样，即便在黑暗时，客人也不需要寻找开关了。同时，也可以通过智能灯光控制系统联动，起动“夜起”“全关”等功能。
② 打开洗衣间灯光后，红外感应器开始工作。如果无人活动，一段时间后，系统自动把灯光关掉，以防止忘记关灯。
7、 过道 字串9
设备设置：红外亮度感应器、光照强度感应器、声光报警器。

红外入侵探测器 光照强度感应器 声光报警器 Ipad墙面插座
功能描述： 字串8
①     红外感应器、亮度感应器协同工作，有人经过楼梯时，如果环境亮度不够，楼梯处的灯光自动亮起，人经过后自动熄灭。
② 声光报警器可以在接到报警时发出呜呜报警声，震慑外来人员。
③IPad墙面底座可以放置Pad操作家庭智能设备。
8、厨房
设备设置：双路开关模块、厨房可视对讲分机、烟感、机械手、漏水感应器。

无线烟雾火警探测器 漏水感应器 机械手 可燃气泄漏探测器
功能描述：
① 厨房的灯光比较简单，通过开关模块，控制厨房的灯光。同时，开关是连接到灯光控制系统中的，可以通过灯光系统进行控制。
② 厨房可视分机，主人做饭时也可以收听音乐；客人来了，厨房可视分机可以直接查看来访者。字串8
③ 在烟雾浓度超标时，发出报警。
④ 所有报警和灯光系统联动，报警发生时，整个别墅灯光通明，提醒主人。
⑤在接到报警后机械手可以把水阀和煤气阀关闭。
⑥水泄漏探测器可以感应到水泄漏。
⑦可燃气泄漏探测器可以感应到可燃气泄漏，报警同时启动机械手关闭可燃气。
9、 后门厅
设备设置：指纹锁、门口设置可视对讲门口机、夜视防水摄像机、门磁、红外感应器。
功能描述：
① 可视对讲门口机实现访客和主人的对讲，并有留言和保存图像功能。
② 大门处另外设置具有夜视功能的彩色摄像机，以方便主人可以通过电视、随时观察大门处的影像，并记录保存3天。
③ 门磁与报警主机联接，可在第一时间防范非法闯入.
④ 红外感应器、亮度感应器协同工作，有人经过门厅时，如果环境亮度不够，楼梯处的灯光自动亮起，人经过后自动熄灭。
10、洗手间
设备设置：双路开关模块、吸顶式红外感应器
功能描述：
① 进入洗手间,灯光自动缓缓亮起，这样，即便在黑暗时，客人也不需要寻找开关了。同时，也可以通过智能灯光控制系统联动，起动“夜起”“全关”等功能。
② 打开洗衣间灯光后，红外感应器开始工作。如果无人活动，一段时间后，系统自动把灯光关掉，以防止忘记关灯。
