拆解 MITSUMI 美上美 3.5寸 软盘驱动器.doc

软盘驱动器，现在说起这个东西，应该很多用电脑的人都不知道是什么东西了。想想96年时候，第一次看到这个东西，看到软驱，惊为天人。现在自己电脑上的软驱从04年电脑买回来，到现在真的是一次都没有用过。今天也应该把这个小东西解放了。
机器是方正的品牌机，软驱是MITSUMI。MITSUMI 日本品牌，有人叫米苏米，有人叫美上美，有人叫三美。

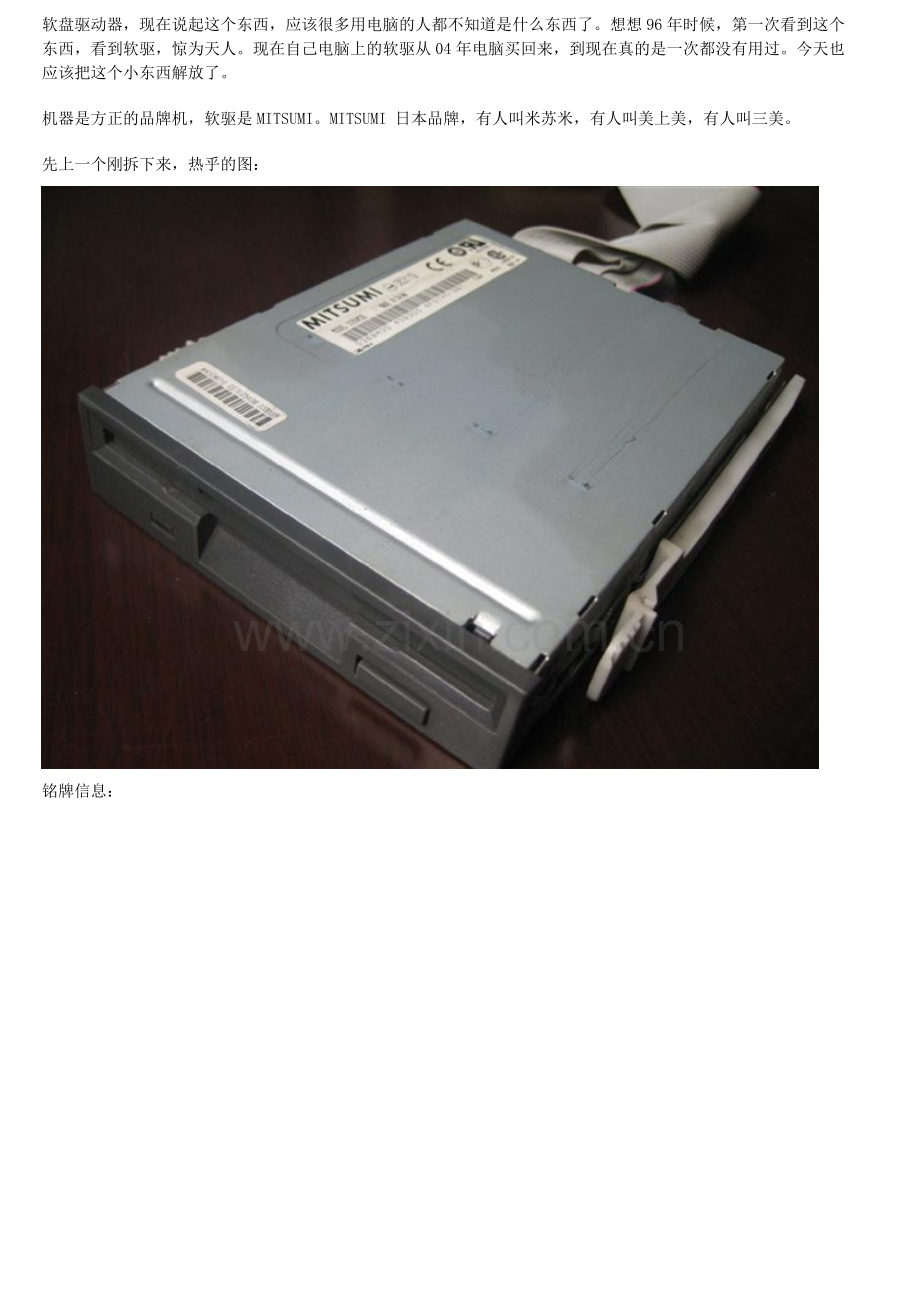

先上一个刚拆下来，热乎的图：

铭牌信息：

拔掉软驱线：

2边分别有如下的一条塑料，这个是用来很方便的在机箱里边拔插软驱用的，本来固定软驱至少需要2颗螺丝，但是使用这个装置后，最多使用一颗螺丝，就可以很方便的固定和拆装软驱了：

两边全部拆下来：

看看前边面板，是怎么扣的：

另外一边：

螺丝刀轻轻按一下卡榫，就可以拔出来了：

卸掉的前面板：

之前从来没有拆过软驱，不了解结构。先把能看到的螺丝拆掉吧：

对称位置，一边一个。一长一短：

准备打开上下盖子了：

这个位置的卡榫是关键：

螺丝刀撬开后，上盖很容易打开：

软盘从这个位置插进去：

盘的最里边推动这个位置：

往下推：

推到最低：

上边的“平板”压下来：

到了改拆“平板”了，找到关键位置，螺丝刀：

也不难：

就是这个塑料件来控制软盘进仓和出仓：

看看下图和上图的不同处：

尝试拆下一个能看到的螺丝：

这块铁皮用手按住，往下放拨，就可以拆下来：

看看大概结构：

就是这个弹簧作用，使软盘进去后下降，出来前上升的：

仔细看看：

这个是？  驱动软盘的电机：

这个位置？ 是感应转速的？：

继续拆，拆下刚才看起来很关键的塑料拨杆：

很容易就下来了：

刚才的螺丝拆了一半，发现没有什么用，就放上边了。现在这个螺丝到了最危险的时候了：

好像无从下手了，仔细再看一圈： 两边分别又有可以滑动的迹象：

把上图的小圆隼滑到中间开槽的位置，就可以打开了：

剩下的部件不多了，主要的电机支架和电路板：

这个东西？： 叫步进电机吗？

毫无意外，直接剪断：

拆掉电路板：

拔掉磁头排线：

小板上边还有个螺丝：

这边还有个电机：

电路板彻底分开了：

这个也是个小电机：

左右两个螺丝拧下来，电机就可以拿掉了：

仔细看看，先把其他东西搞定再回头详细看它：

这个是磁头：

可以向这个防线翻转：

是用这个铁片固定的：

只有一个螺丝：

拿掉铁片：

拿出磁头：

再看驱动软盘的电机，怎么拆呢？ 有螺丝头可以看到：

那另外一头是不是在这里？：

美工刀割掉上边：

没有任何东西：

随手翻动一下，上边的“大盖子”直接下来了：

哦，就是放在上边的：

刚才看到的两个螺丝，现在看清楚了：

绕组也可以拿下来了：

再来看看磁头，拆掉压磁头的弹簧：

可以翻起来看仔细了：

上下磁头合在一起的时候。怎么上下各一条黑线？：

这样更清楚：

再继续掰下来，上边的：

下边的：

尸体放一起：

现在到了仔细看看这个电机的时候了：

撬掉电路板：

？嗯？ 怎么可以看到这样的线圈？ 这个不一般呐？

把电机屁股后便撬开：

后盖拿掉：

转子抽出来：

看看定子里边的类似 三角形或者叫瓜子型的东西：

线圈估计拆下来有20米：

小东西全套：

磁头全套：

软盘驱动马达全套：

尸首全家福：

打完收宫：）
