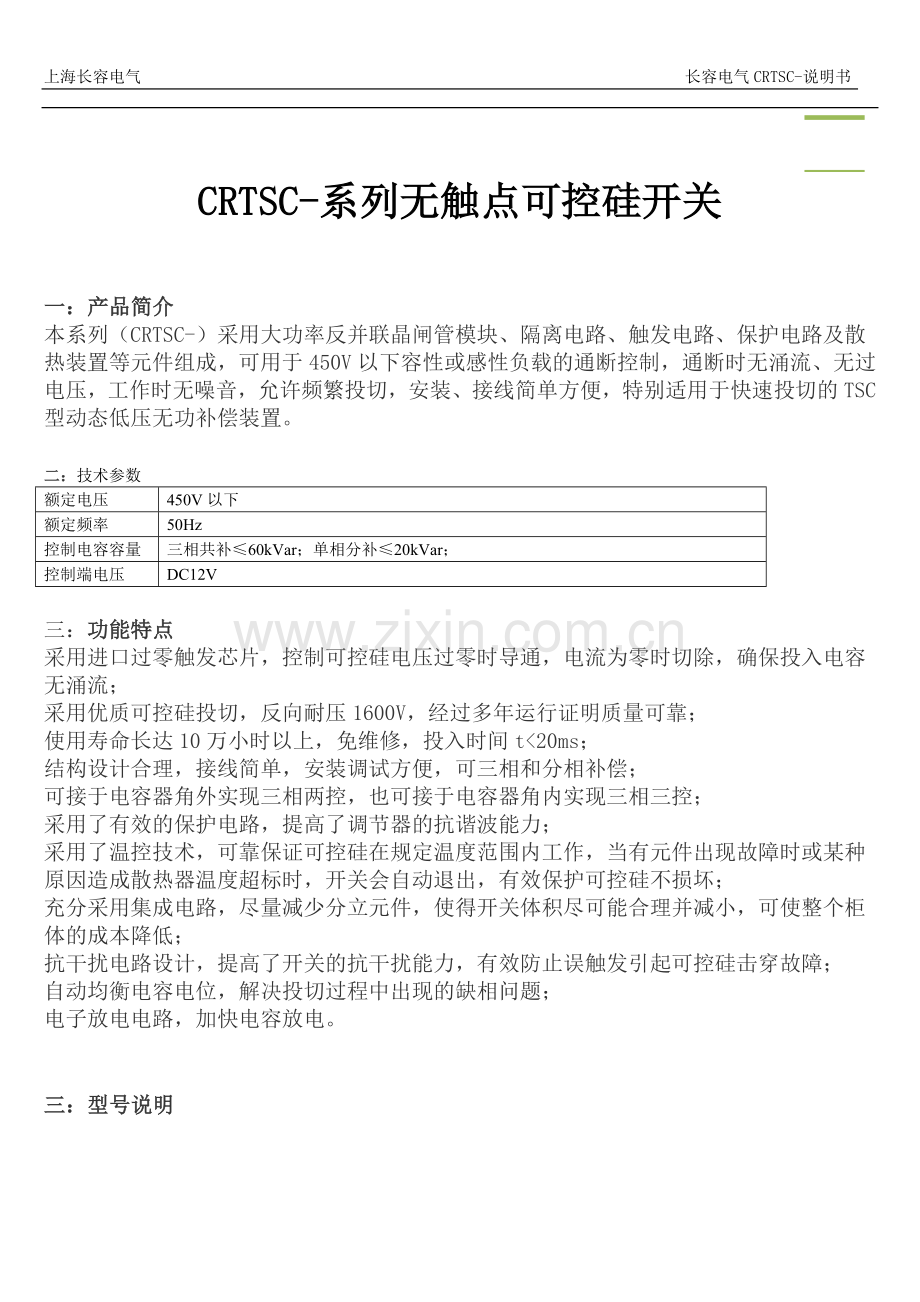

CRTSC-系列无触点可控硅开关

一：产品简介
本系列（CRTSC-）采用大功率反并联晶闸管模块、隔离电路、触发电路、保护电路及散热装置等元件组成，可用于450V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接线简单方便，特别适用于快速投切的TSC型动态低压无功补偿装置。

二：技术参数
额定电压
450V以下
额定频率
50Hz
控制电容容量
三相共补≤60kVar；单相分补≤20kVar；
控制端电压
DC12V

三：功能特点
采用进口过零触发芯片，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；
采用优质可控硅投切，反向耐压1600V，经过多年运行证明质量可靠；
使用寿命长达10万小时以上，免维修，投入时间t<20ms；
结构设计合理，接线简单，安装调试方便，可三相和分相补偿；
可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；
采用了有效的保护电路，提高了调节器的抗谐波能力；
采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成散热器温度超标时，开关会自动退出，有效保护可控硅不损坏；
充分采用集成电路，尽量减少分立元件，使得开关体积尽可能合理并减小，可使整个柜体的成本降低；
抗干扰电路设计，提高了开关的抗干扰能力，有效防止误触发引起可控硅击穿故障；
自动均衡电容电位，解决投切过程中出现的缺相问题；
电子放电电路，加快电容放电。

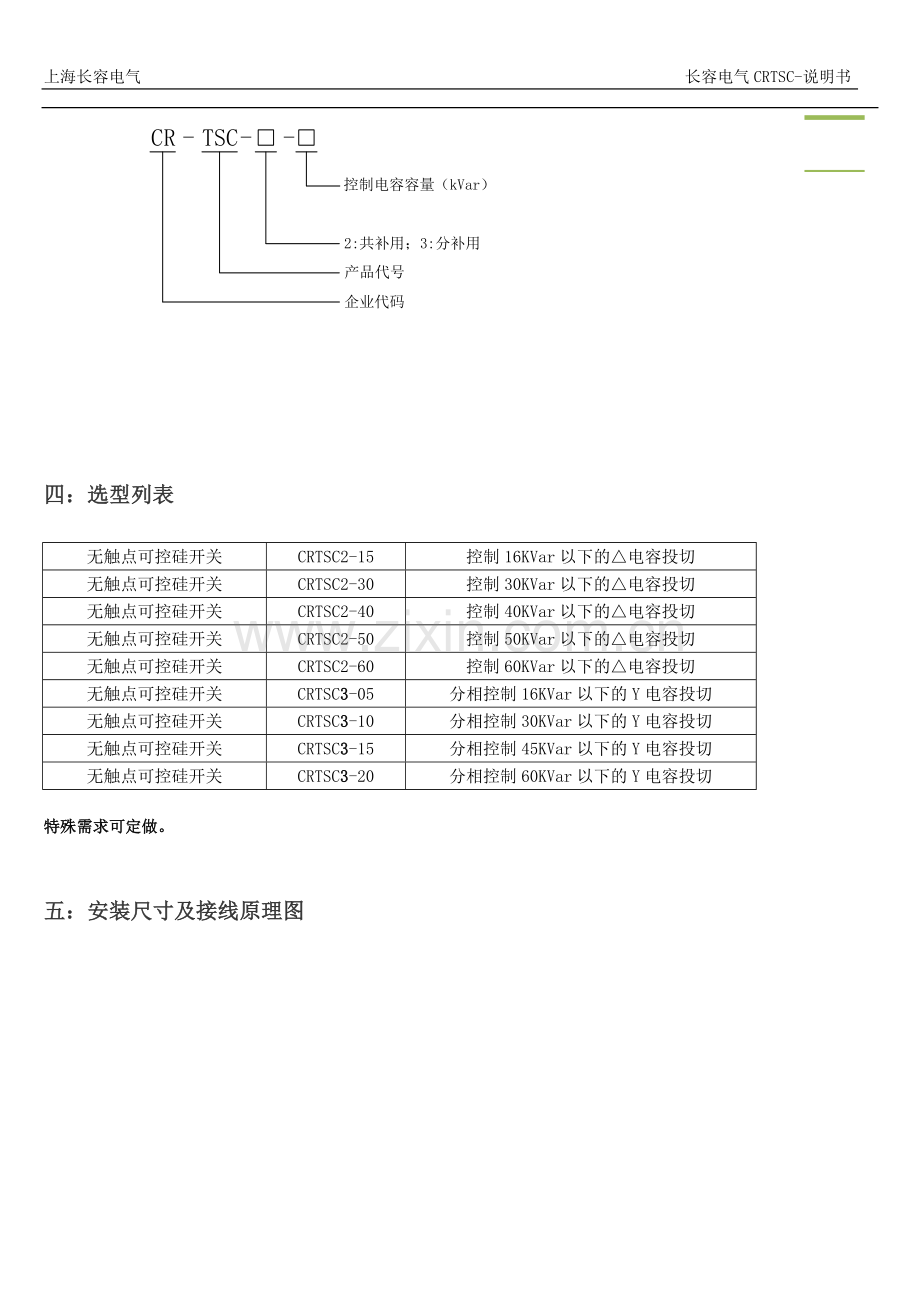

三：型号说明

四：选型列表

无触点可控硅开关
CRTSC2-15
控制16KVar以下的△电容投切
无触点可控硅开关
CRTSC2-30
控制30KVar以下的△电容投切
无触点可控硅开关
CRTSC2-40
控制40KVar以下的△电容投切
无触点可控硅开关
CRTSC2-50
控制50KVar以下的△电容投切
无触点可控硅开关
CRTSC2-60
控制60KVar以下的△电容投切
无触点可控硅开关
CRTSC3-05
分相控制16KVar以下的Y电容投切
无触点可控硅开关
CRTSC3-10
分相控制30KVar以下的Y电容投切
无触点可控硅开关
CRTSC3-15
分相控制45KVar以下的Y电容投切
无触点可控硅开关
CRTSC3-20
分相控制60KVar以下的Y电容投切

特殊需求可定做。

五：安装尺寸及接线原理图

角外共补接线图 分相补偿接线图

角内共补接线图 安装尺寸
