卷材防水层机械固定法的施工方法.docx

卷材防水层机械固定法的施工措施
机械固定法是使用专用螺钉、垫片、压条及其他配件将合成高分子卷材固定在基层上的施工措施。它具有便捷、可靠、实用，对基层无严格规定，缩短工期等长处。
1．材料规定
应选用拉伸强度高、抗扯破、耐穿刺、接缝强度好的热塑性高分子防水卷材。目前，国内市场多采用P型一等品聚氯乙烯（PVC）宽幅防水卷材。
（1）材料规格
长度：20m；
宽度：2.1m；

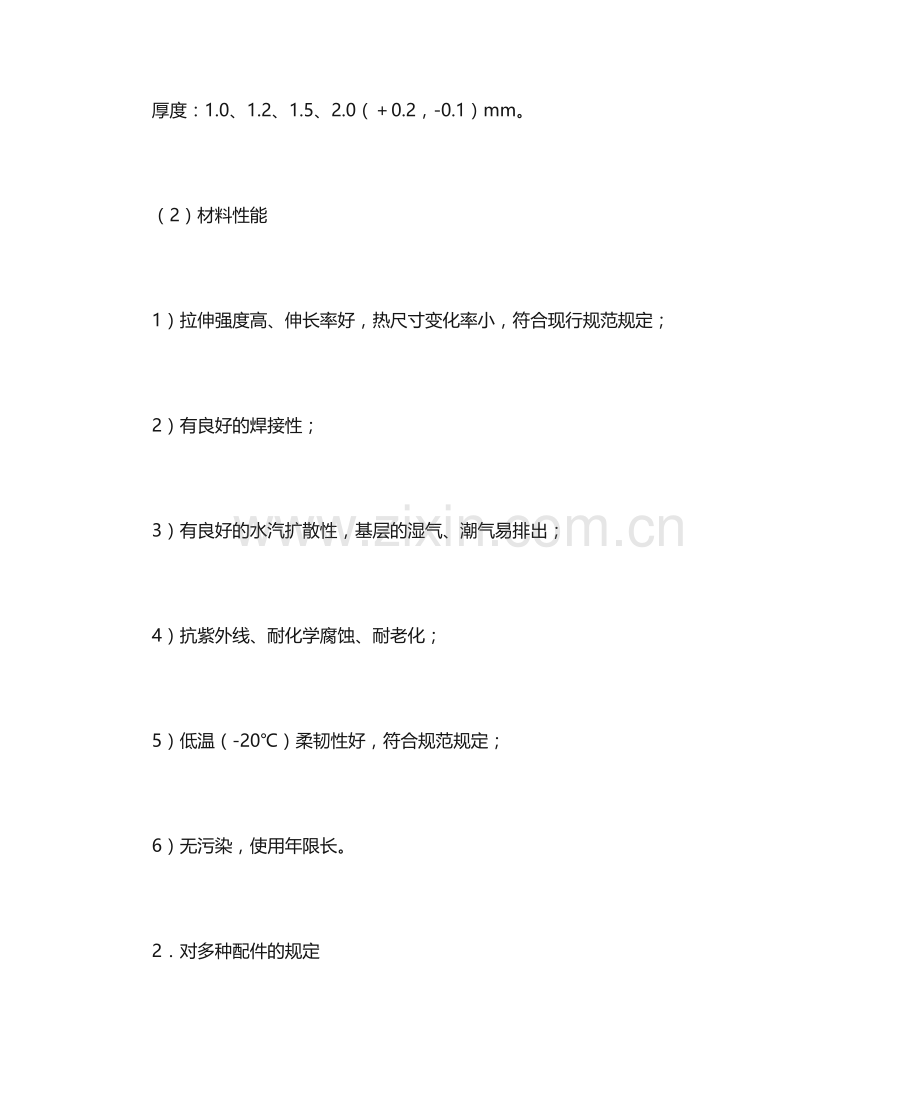

厚度：1.0、1.2、1.5、2.0（＋0.2，-0.1）mm。
（2）材料性能
1）拉伸强度高、伸长率好，热尺寸变化率小，符合现行规范规定；
2）有良好的焊接性；
3）有良好的水汽扩散性，基层的湿气、潮气易排出；
4）抗紫外线、耐化学腐蚀、耐老化；
5）低温（-20℃）柔韧性好，符合规范规定；
6）无污染，使用年限长。
2．对多种配件的规定
耐腐蚀、受力均匀且具足够的强度，施工以便。
3．施工
（1）基层规定
1）具有足够的强度，不得有酥松、起皮现象；
2）表面应平整，不得有突起锋利物；
3）阴阳角做成圆弧形。
（2）施工要点
外防外贴法应先铺平面，后铺立面；外防内贴法应先铺立面，后铺平面。平面一般采用空铺；立面用机械固定法更便捷。
1）在符合规定的基层上，根据卷材施工尺寸（长边搭接100mm，短边对接）放线；
2）在立墙顶端固定挂一层150~200g无纺布，重要为起保护卷材的作用；
3）铺设卷材：根据施工条件沿卷材长边每隔1~2m用垫圈、螺钉和胀塞将卷材固定就位；两幅卷材长边搭接部位（100mm）可采用手持电热风焊枪进行焊接。焊接时速度不适宜过快，焊接长度以1m/min为宜，以形成PVC熔体为准，若焊接效果不理想，应用PVC胶粘剂或密封材料进行嵌缝处理。搭焊节点见图1。卷材短边相接为对接，另用150mm宽的不复合PVC卷材搭接焊接，见图2。

图1 搭焊节点

图2 卷材短边对接搭焊示意图
4）在立面与平面的转角处，卷材的接缝应留在平面上，且距离立面不应不不小于600mm。
5）在转角处或阴阳角、三面角等特殊部位，应增铺1~2层PVC卷材，其宽度不不不小于500mm，作为卷材增强层。
4．注意事项
（1）机械固定可用冲击钻制孔，孔径应略不不小于固定螺钉的外径；固定件就位后，用电动螺刀加固。
（2）必须保证卷材长边搭接宽度≥100mm，其中50mm宽用于垫片、螺钉等固定件，必要时可用压条固定，搭接后使固定件覆在卷材之下。
（3）热风焊接时，焊缝有效焊接宽度不应不不小于30mm。
（4）做增强处理的附加卷材可用胶粘剂进行满粘法施工。
（5）焊接施工前可做试焊，以确定合适的焊接温度，以卷材搭接缝经热风烘烤后，被压辊挤压出熔体粘成一体、且粘合面不被熔坏为准。
（6）使用电动机具必须注意安全。采用有效措施防止触电及烫伤。
（7）注意做好施工现场的防火、防毒工作。
（8）做好卷材防水层竣工后的保护工作。
