数据机房智能通风地板
ADU 4600操作手册

上海风科电气有限公司
2010年11月份制

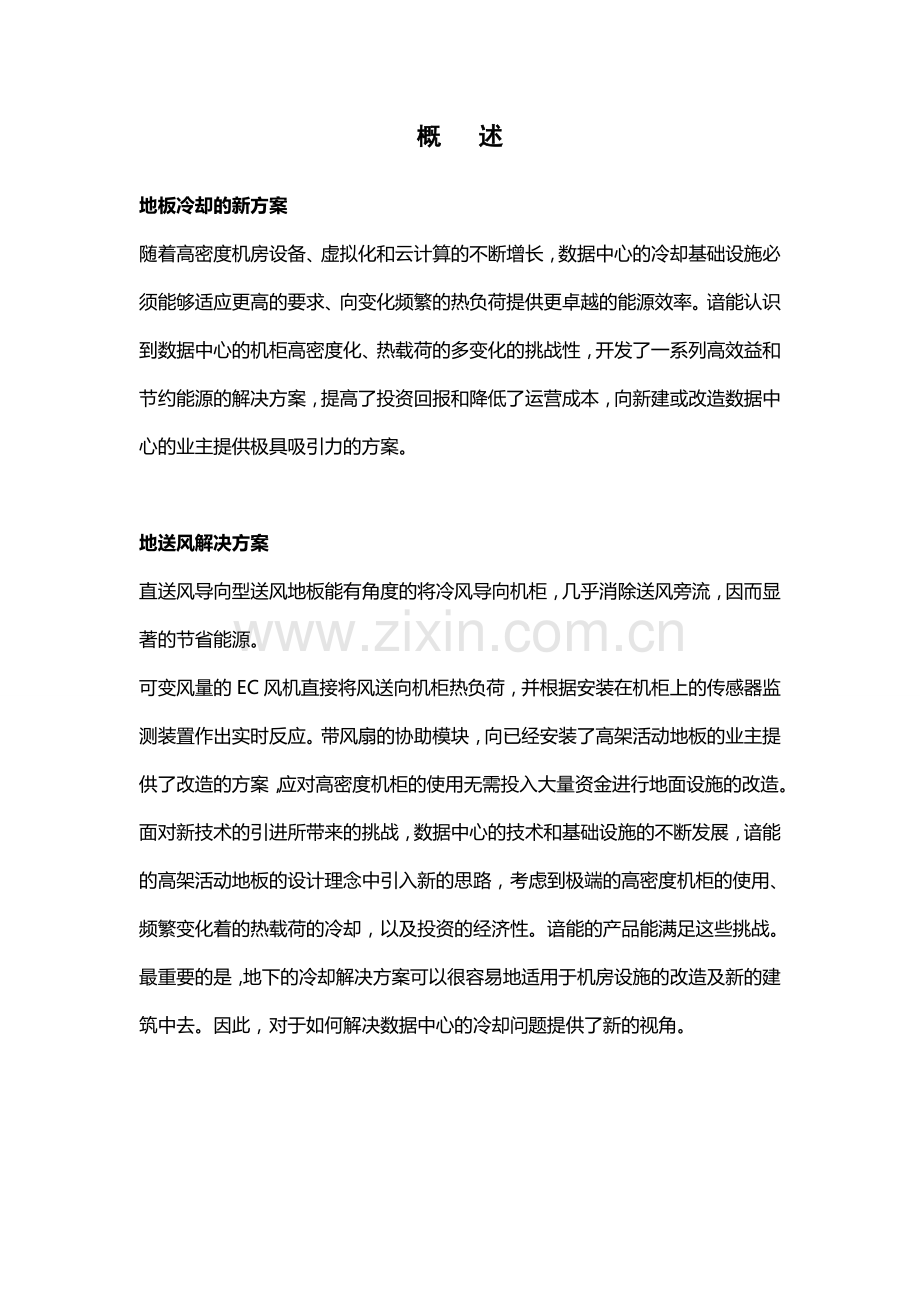

概 述
地板冷却的新方案
随着高密度机房设备、虚拟化和云计算的不断增长，数据中心的冷却基础设施必须能够适应更高的要求、向变化频繁的热负荷提供更卓越的能源效率。谙能认识到数据中心的机柜高密度化、热载荷的多变化的挑战性，开发了一系列高效益和节约能源的解决方案，提高了投资回报和降低了运营成本，向新建或改造数据中心的业主提供极具吸引力的方案。

地送风解决方案
直送风导向型送风地板能有角度的将冷风导向机柜，几乎消除送风旁流，因而显著的节省能源。
可变风量的EC风机直接将风送向机柜热负荷，并根据安装在机柜上的传感器监测装置作出实时反应。带风扇的协助模块，向已经安装了高架活动地板的业主提供了改造的方案，应对高密度机柜的使用无需投入大量资金进行地面设施的改造。面对新技术的引进所带来的挑战，数据中心的技术和基础设施的不断发展，谙能的高架活动地板的设计理念中引入新的思路，考虑到极端的高密度机柜的使用、频繁变化着的热载荷的冷却，以及投资的经济性。谙能的产品能满足这些挑战。最重要的是，地下的冷却解决方案可以很容易地适用于机房设施的改造及新的建筑中去。因此，对于如何解决数据中心的冷却问题提供了新的视角。

产品系统结构

ADU4600主要指标
Ø 地板型号： ADU4600
Ø 下部支架结构：激光焊接横梁固定系统
Ø 设计荷载 ：1000Kg
Ø 安全系数：>2
Ø 滚动负载情况描述
Ø 保持 10000次滚动通过 750Kg以上
Ø 冲击负荷：70Kg
Ø 送风量：5200m3/h （考虑噪音，一般建议设定 4600m3/h)
Ø 送风获取率：93% 以上

风量与机柜功耗对应关系

ADU4600的安装与设定
地板的安装
安装效果示意图

传感器的安装
1） 请注意传感器安装位置：确保传感器安装在服务器的进气端。气流方向应该和服务器排气扇的气流风向一直。

2） 一般在一排服务器安装温度传感器时，采用以下方式分布传感器的位置：

地板安装和横梁系统匹配
一 配合硫酸钙地板的安装
安装过程中，地板的支架系统必须和地板相配。一般情况下，如果之前采用的是硫酸钙地板，支架系统采用的是横梁支撑的方式，此时，地板相应的是不需要地脚和折边的。如下图：

采用上横梁结构 无需地脚和折边

二 配合钢制地板的安装

如果之前安装的就是静电地板，使用的是脚支撑的支架系统，则通风地板也相应采用脚支撑方式即可。如下图：

采用下横梁结构 地板需要地脚和折边

接线示意图

参数设定

1、当通风器处于运行状态且为定风量时，数码管显示对应风量级的风机转速，通过“《》”键可改变风量。
2、当通风器为自动定风量时，数码管显示传感器检测到的温度，当超过一个传感器时将轮流显示各传感器检测到的温度（5秒变换一次），通过“《》”键可加速查看所需传感器对应温度。

在主显示界面，长按“Set”键5秒，进入参数设置状态，数码管显示参数代码。
通过“”键可选择参数代码，按“Set”键则显示该代码对应的参数值；
通过“”键即可对参数值进行设置（按住“或“”键不放可加速修改）；
设置完成后按“Set”键，回到显示参数代码状态并保存新设置的参数；按“M”键表示 放弃，退回显示参数代码但不改变参数值。
附录
消防联动解决方案

注明：消防控制系统不是系统标配，如果需要，请联系本公司。
装箱清单
地板（含EC风机） 1 套
温度传感器（接好） 1 个
梅花三角电源线 2 个
说明书 1 本
保修卡 1 份
