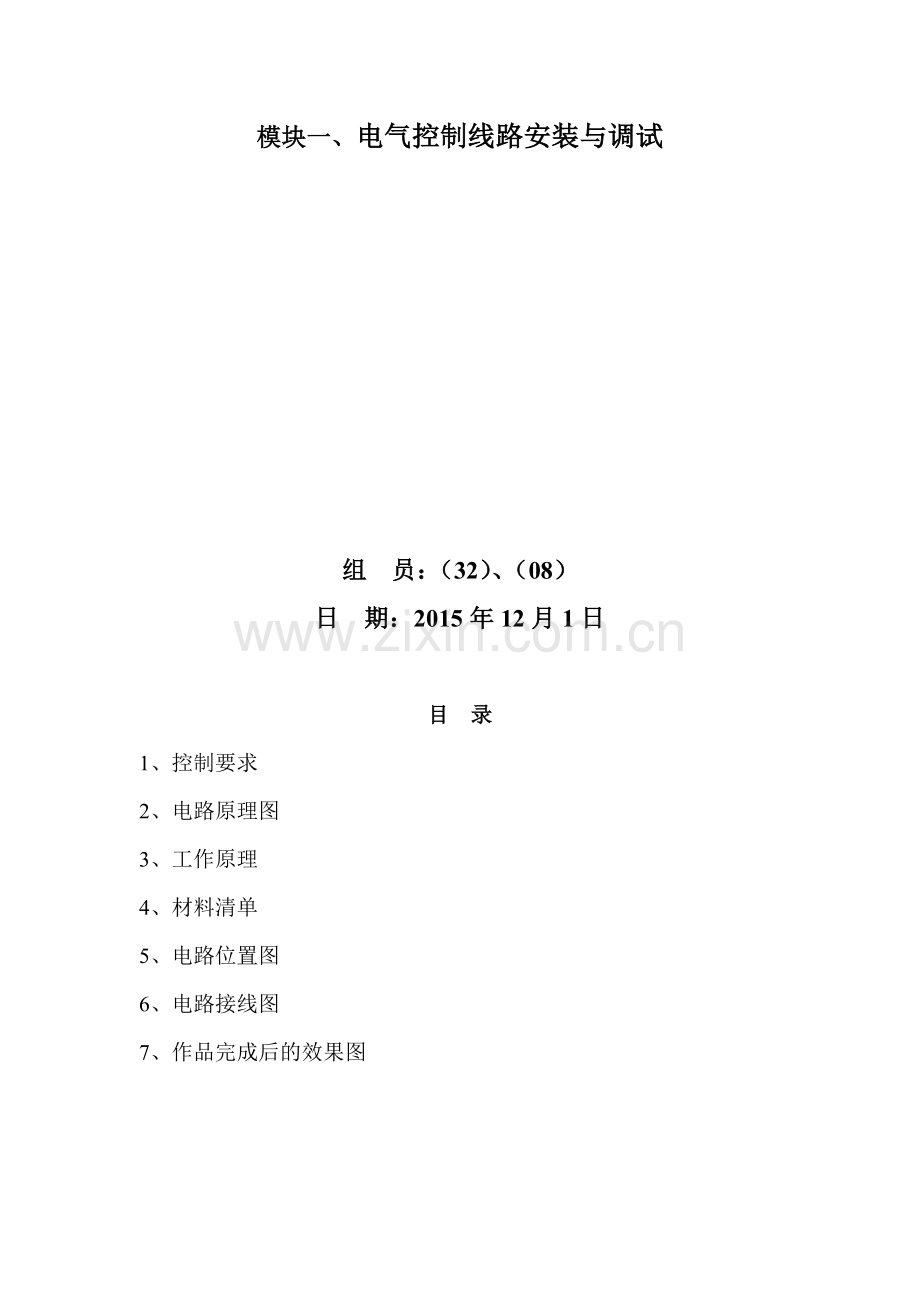

模块一、电气控制线路安装与调试

组 员：（32）、（08）
日 期：2015年12月1日

目 录
1、控制要求
2、电路原理图
3、工作原理
4、材料清单
5、电路位置图
6、电路接线图
7、作品完成后的效果图

1、电气控制要求
实现星—三角降压延时启动。

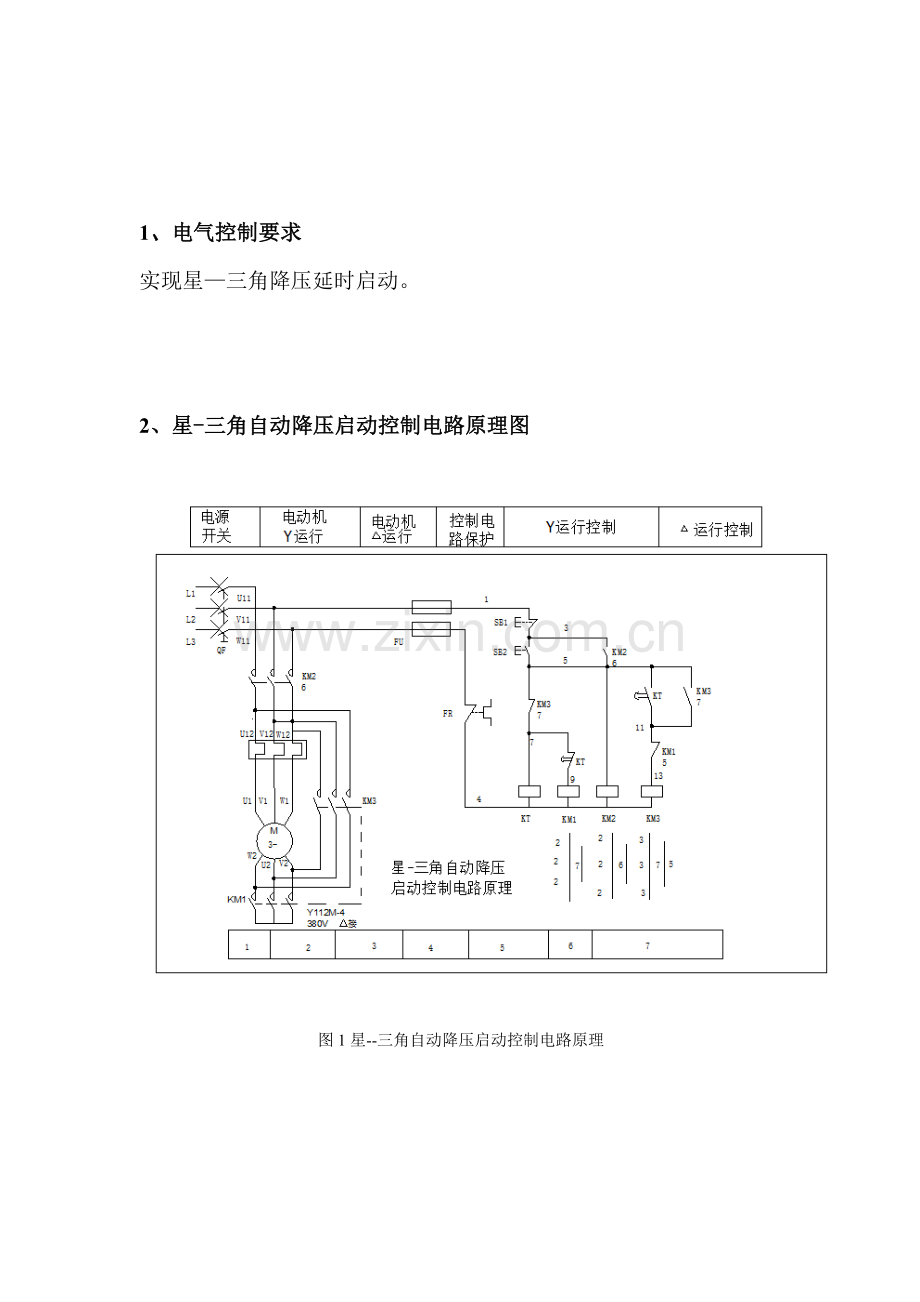

2、星-三角自动降压启动控制电路原理图

图1星--三角自动降压启动控制电路原理

3、电路工作原理

合上电源开关QF 按下启动按钮SB2
KM1线圈得电 KM1辅助常闭触点断开（互锁）
KM1主触点闭合 电机M-Y启动
KM2主触点闭合
KM2线圈得电
KM2辅助常开触点闭合（自锁）
计时时间到 常闭触点先断开 KM1线圈失电
KT线圈得电
常开触点后闭合 KM3常开触点闭合

KM1主触点断开
KM1辅助常开触点闭合
KM3线圈得电 KM3主触点闭合 电动机M由Y启动装换成三角形运行
（KM2主触点闭合）
按下停止SB1 KM2、KM3线圈失电 KM2常开触点断开、KM3常开触点断开
电动机停止运行。

4、材料清单

序号
名称
型号规格
单位
数量
备注
1
三相异步电动机
Y112M-4、4KW、380V
台
1

2
交流接触器
CFC10-10、380V
只
3

3
熔断器
RL1-60、380V/60A
只
3

4
熔断器
RL1-20、380V/20A
只
2

5
时间继电器
JSZ3(ST3P)A-A
只
1

6
断路器
DZ47-63
只
1

7
按钮
LA2
枚
2
红、绿
8
接线端子排
TD 20A/380V
条
2

9
热继电器
GB14048.4 /20A
只
1

10
导线
2.5mm²
米
20

5、位置图

星--三角自动降压启动控制电路电器位置图

6、接线图

星--三角自动降压启动控制电路接线图

7、安装效果图
