鄂尔多斯市和硕嘉苑回填土施工方案

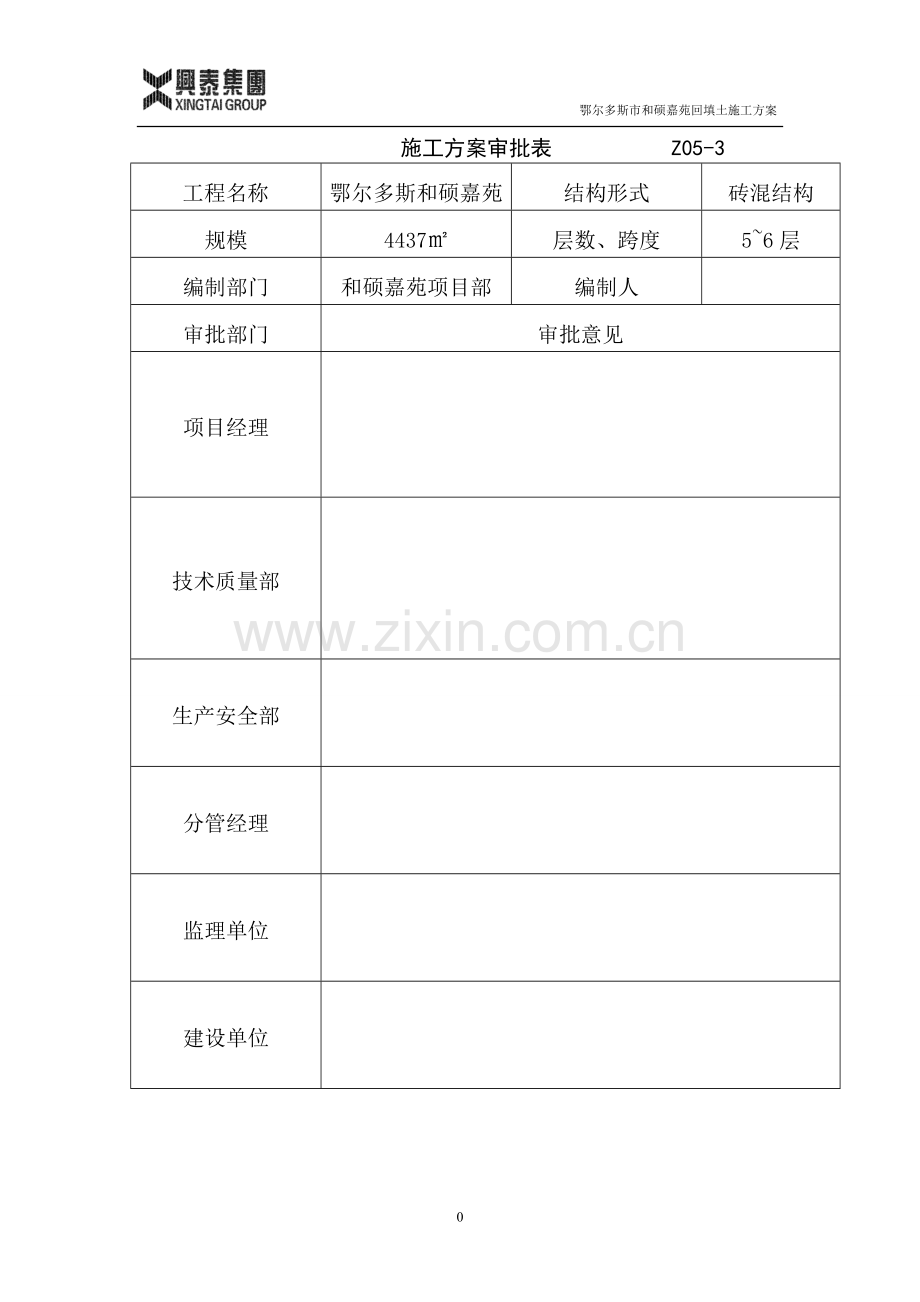

施工方案审批表 Z05-3
工程名称
鄂尔多斯和硕嘉苑
结构形式
砖混结构
规模
4437㎡
层数、跨度
5~6层
编制部门
和硕嘉苑项目部
编制人

审批部门
审批意见
项目经理

技术质量部

生产安全部

分管经理

监理单位

建设单位

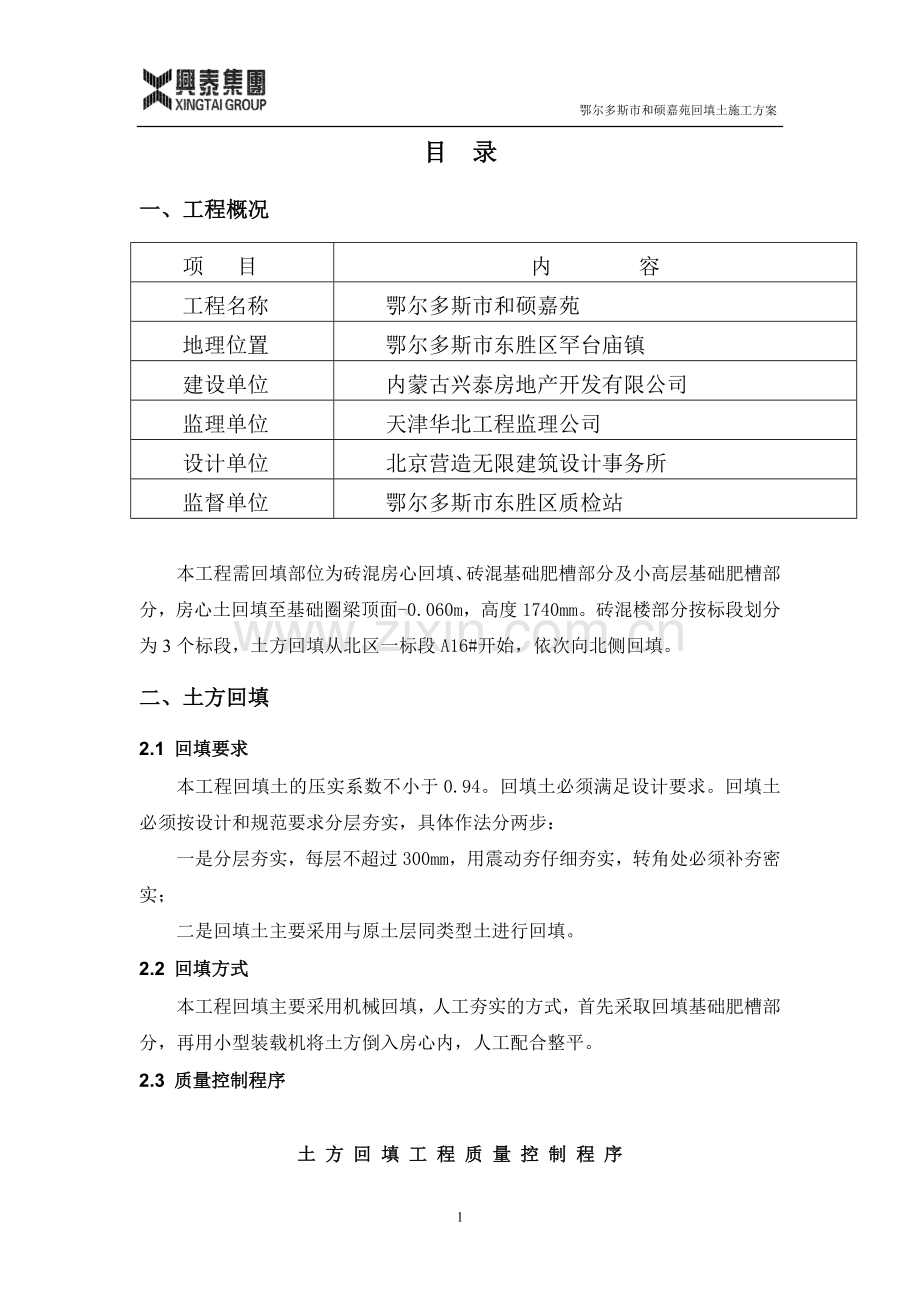

目 录
一、 工程概况
项 目
内 容
工程名称
鄂尔多斯市和硕嘉苑
地理位置
鄂尔多斯市东胜区罕台庙镇
建设单位
内蒙古兴泰房地产开发有限公司
监理单位
天津华北工程监理公司
设计单位
北京营造无限建筑设计事务所
监督单位
鄂尔多斯市东胜区质检站

本工程需回填部位为砖混房心回填、砖混基础肥槽部分及小高层基础肥槽部分，房心土回填至基础圈梁顶面-0.060m，高度1740mm。砖混楼部分按标段划分为3个标段，土方回填从北区一标段A16#开始，依次向北侧回填。
二、土方回填
2.1 回填要求
本工程回填土的压实系数不小于0.94。回填土必须满足设计要求。回填土必须按设计和规范要求分层夯实，具体作法分两步：
一是分层夯实，每层不超过300mm，用震动夯仔细夯实，转角处必须补夯密实；
二是回填土主要采用与原土层同类型土进行回填。
2.2 回填方式
本工程回填主要采用机械回填，人工夯实的方式，首先采取回填基础肥槽部分，再用小型装载机将土方倒入房心内，人工配合整平。
2.3 质量控制程序

土 方 回 填 工 程 质 量 控 制 程 序
熟习图纸和技术资料
熟习操作规程和质量标准
确定回填方案
测量仪器准备
回填机械准备
清理现场、作好排水
分部分项工程书面交底
操作人员参加

准备工作
中 间 抽 查

技术交底

施 工

质量评定
清除基地杂物
自 检
办理回填土隐蔽验收签证
清理现场文明施工
回填分层，控制厚度
土料拌合均匀
清除大土快和生石灰快
分层测量填土标高
分层检验填土质量

资料管理
执行验评标准
干密度取样数量：基坑每100m2取样1组（每个基坑不少于1组）；
施 工 记 录
回填土夯实，干密度实验
记录
隐蔽验收记录
自 检 记 录
质量评定记录

2.4 施工准备
1.人员准备
土方回填设力工20人，其中10人平整土方，10人夯实。
实验员3名：土方取样。
2. 材料及主要机具
1）利用基坑槽中挖出的土进行回填，但不得含有有机杂质。
2）主要机具：
装运土方机械：翻斗车5辆，小型装载机2台、小型勾机1台。
一般机具：震动夯2台、手推车5辆、铁锹(平头或尖头)若干把、钢尺5把等。
3. 作业条件
1）土方回填之前，应根据设计要求通过试压实验来确定土方密实度、压实遍数、填方土料，应明确控制范围及虚铺厚度等参数。
2）填土前应对填方基底和己完工程进行检查和中间验收。合格后要作好隐蔽检查和验收手续。
3）施工前，应做好水平高程标志布置。回填场地上每隔一定距离钉上水平桩。
4）确定好土方机械、车辆的行走路线，应事先经过检查。必要时要进行加固加宽等准备工作。
5）施工机械准备就绪。
6）基础圈梁梁模板拆除完毕，房心内的杂物清理干净。图一
7）基础肥槽：肥槽土方回填前，必须将肥槽内清理干净，高度与室外地坪一致：图二
图一

图二

2.5 操作工艺
1. 工艺流程
房心基层面清理→检验土质→分层铺土→分层夯实→检验密实度→修整找平验收。
2. 填土前，应将房心内的周转材料、垃圾等杂物都处理完毕，清除干净。
3. 检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定。以及土料的含水量是否在控制范围内。
4. 填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。
压实机具
每层铺土厚度(mm)
每层压实遍数(遍)
蛙式打夯机
200～300
3～4
振动夯
250~300
3-4
5. 在打夯机夯实不到的填土部位，应人工推土填充，人工分层夯实。
人工夯填操作方法：
夯填土采用60～80kg的木夯或铁、石夯，由4～8人拉绳，二人扶夯，举高不小于0.5m，一夯压半夯，按次序进行。较大面积人工回填用打夯机夯实。两机平行时其间距不得小于3m。
6. 回填土方每层压实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。
7. 填方全部完成后。表面应进行拉线找平，凡超过标高的地方，及时依线铲平；凡低于标高的地方，应补土找平夯实。
三、质量控制、检验及注意的质量问题
3.1 质量控制、检验
1．填土施工过程中应检查排水措施，每层填筑厚度、含水量控制和压实程序。
2．对有密实度要求的填方，在夯实或压实之后，要对每层回填土的质量进行检验，一般采用环刀法取样测定土的干密度，求出土的密实度，或用小轻便触探仪直接通过锤击数来检验干密度和密实度，符合设计要求后，才能填筑上层。
3．基坑和室内填土，每层按规范要求进行取样，取样部位在每层压实后的下半部。
4．填土压实后的干密度应有90%以上符合设计要求，其余10%的最低值与设计值之差，不得大于0.08t/m3，且不应集中。
5．填方施工结束后应检查标高、压实程度等，检验标准参见下表。
填土工程质量检验标准（mm）
项
序
检查项目
允许偏差或允许值
检查方法
桩基、基坑、基槽
场地平整
管沟
地（路）面基础层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设计要求
按规定方法
一般项目
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
用靠尺或水准仪
3.2 应注意的质量问题
1.未按要求测定土的干土质量密度
回填土每层都应测定压实后的干土质量密度，符合设计要求后才能铺摊上层土。试验报告要注明土料种类、试验日期、试验结论及试验人员签字。未达到设计要求部位，应有处理方法和复验结果。
2.回填土下沉
因虚铺土超过规定厚度，或压实不够遍数，甚至漏压，基底有机物或树根、落土等杂物清理不彻底等原因，造成回填土下沉。为此，应在施工中认真执行规范的有关规定，并要严格检查，发现问题及时纠正。
3.回填土压不密实
应在碾压时对干土适当洒水加以润湿；如回填土太湿同样压不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予压实。
4.填方应按设计要求预留沉降量，如设计无要求时，可根据工程性质、填方高度、填料种类、密实要求和地基情况等，与建设单位共同确定（沉降量一般不超过填方高度的3%）。
四、安全措施
1．房心（肥槽）回填前，应检查坑（肥槽）壁有无塌方迹象，下坑（槽）操作人员要戴安全帽。
2．在填土夯实过程中，要随时注意边坡上的变化，对坑（槽）、沟壁有松土掉落或塌方的危险时，应采取适当的支护措施。基坑（槽）边上不得堆放重物。
3．非机电设备操作人员不准擅自动用机电设备。使用蛙式打夯机时，要两人操作，其中一人负责移动胶皮线。操作夯机人员，必须戴胶皮手套，以防触电。打夯时要精神集中，两机平行间距不得小于3m；在同一夯行路线上，前后距离不得小于10m。
