第三卷-天线技术规范书(定向双极化).doc

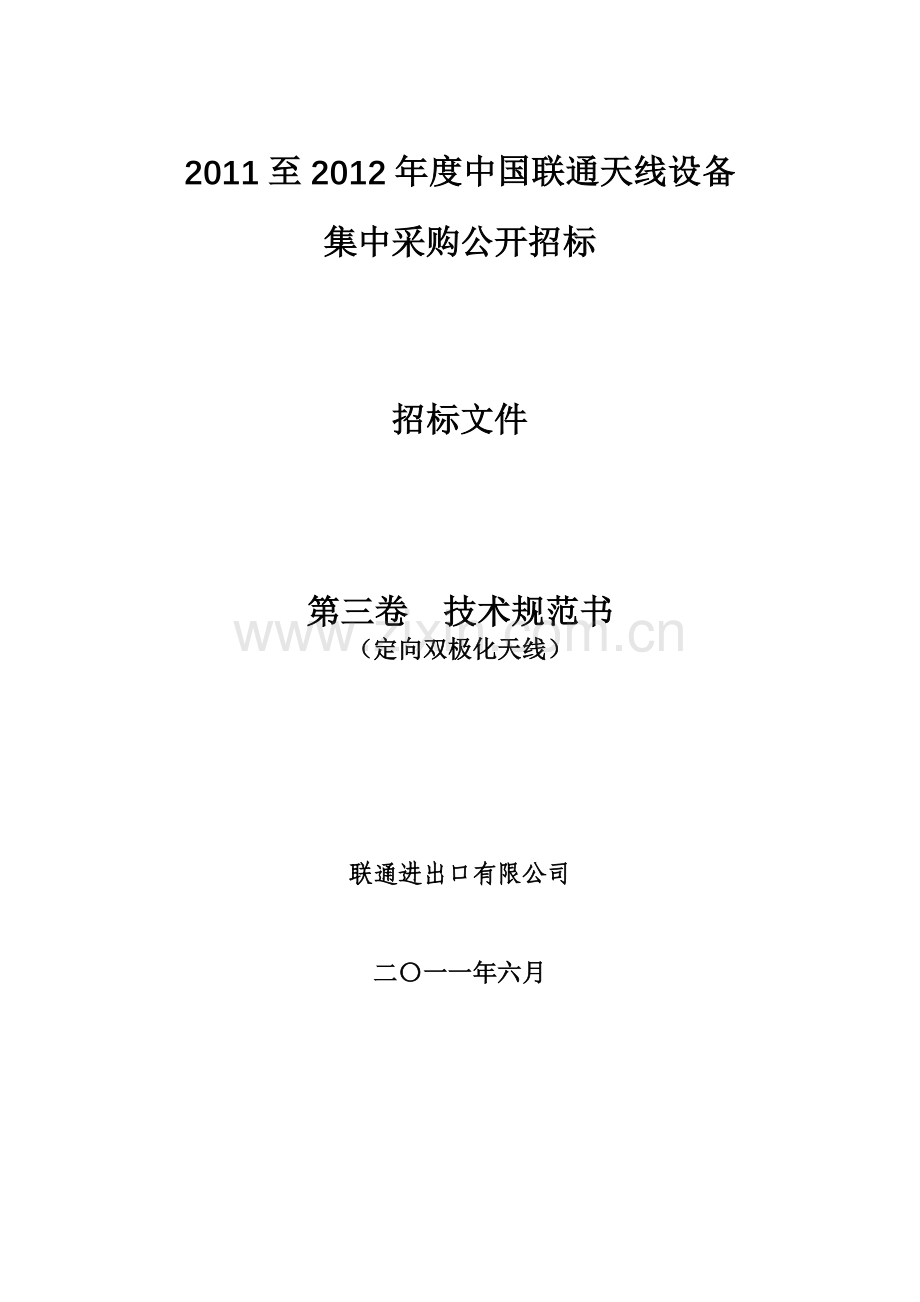

2011至2012年度中国联通天线设备
集中采购公开招标

招标文件

第三卷　技术规范书
（定向双极化天线）

联通进出口有限公司

二〇一一年六月

****************************************

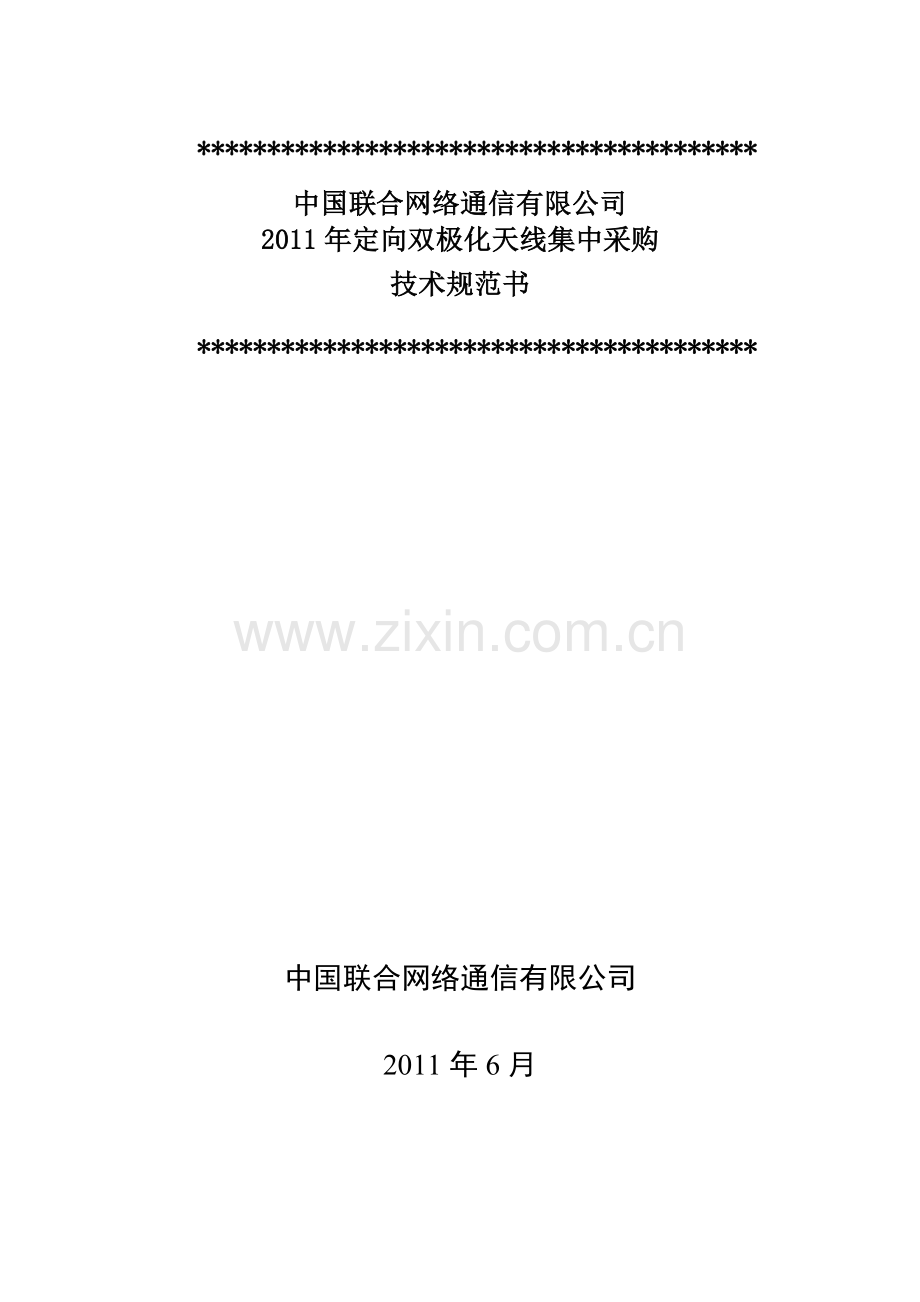

中国联合网络通信有限公司
2011年定向双极化天线集中采购
技术规范书

****************************************

中国联合网络通信有限公司

2011年6月

目 录
一、 总则 1
二、 规范性引用文件 6
三、 质量管理与保障体系 6
四、 天线主要技术指标及要求 6
五、 供货及验收 22
六、 产品检测 23
七、 售后服务 24
八、 技术资料和技术培训 26

中国联合网络通信有限公司2011年定向双极化天线集中采购技术规范书
本技术规范书是中国联合网络通信有限公司就向其提供基站用天线设备的投标人提出的技术要求，作为投标人制定技术应答书的依据。
一、 总则
1. 对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，应答要求为“满足并优于”、“满足”、“不满足”。对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，并填写附表一、点对点应答偏离表，同时应在投标文件中提供相应的测试报告或其他证明文件资料。
2. 对于本规范书中未能提出的系统性能指标和不合理的功能配置，投标人应在建议书中加以补充说明，并提供有关详细资料。
3. 投标人应根据招标项目的要求提出完整的设备配备和实施方案，如有缺漏，由投标人免费补足。
4. 天线使用经验
为本项目提供的天线类型必须是经过工程实际使用、同时必须是为两个以上电信运营商提供一年以上满意服务的天线类型。
5. 投标方应如实、准确填写下表（表1和表2），招标方保留核实的权力。
表1：2009－2010年（对中国联通）双极化天线供货记录
省公司
生产厂家
供货数量（副）
供货时间
工程联系人及电话

总计

注：填报对中国联通各省（市）联通通信公司的双极化天线供货记录，直放站和室内覆盖天线不填写。
表2：2009－2010年（对其它电信运营商）双极化天线供货记录
省公司
生产厂家
供货数量（副）
供货时间
工程联系人及电话

总计

注：只填报对国内外其他运营商的双极化天线供货记录，直放站和室内覆盖天线不填写。
6. 本技术规范书根据投标人的应答，经完善后将作为商务合同的附件之一.
7. 采购清单
表3：定向双极化天线采购清单
天线类别
型号
频段 (MHz)
增益(dBi)
应答
定向双极化(内置倾角可选)
(900M)
30°15 dBi
880～960
15

30°17 dBi
880～960
17

30°21dBi
880～960
21

65°12.5dBi
880～960
12.5

65°14dBi
880～960
14

65°15dBi
880～960
15

65°16.5dBi
880～960
16.5

65°17.5dBi
880～960
17.5

90°15dBi
880～960
15

90°16dBi
880～960
16

定向双极化(内置倾角可选)
(1800M)
30°20/21dBi
1710～1880
20/21

65°12dBi
1710～1880
12

65°15dBi
1710～1880
15

65°16.5dBi
1710～1880
16.5

65°17.5dBi
1710～1880
17.5

90°15dBi
1710～1880
15

90°16/17dBi
1710～1880
16/17

双频双极化（800/900)
二端口
65°14dBi
65°14dBi
825～960
14

65°16.5dBi
65°16.5dBi
825～960
16.5

双频双极化（900+1800)
二端口
65°13dBi
65°14dBi
880～960
1710～1880
13
14

65°15dBi
65°16.5dBi
880～960
1710～1880
15
16.5

双频双极化（900+1800)
四端口
65°13dBi
65°14dBi
880～960
1710～1880
13
14

65°15dBi
65°16.5dBi
880～960
1710～1880
15
16.5

三频双极化（800/900+1800)
二端口
65°13dBi
65°13dBi
65°15dBi
825～960
1710～1880
13
13
15

65°15dBi
65°15dBi
65°16.5dBi
825～960
1710～1880
15
15
16.5

65°16dBi
65°16dBi
65°17dBi
825～960
1710～1880
16
16
17

三频双极化（800/900+1800)
四端口
65°13dBi
65°13dBi
65°15dBi
825～960
1710～1880
13
13
15

65°15dBi
65°15dBi
65°16.5dBi
825～960
1710～1880
15
15
16.5

65°16dBi
65°16dBi
65°17dBi
825～960
1710～1880
16
16
17

定向双极化（内置倾角可选）（WCDMA 二端口）
30°20dBi
1920～2170
20

65°12dBi
1920～2170
12

65°15dBi
1920～2170
15

65°16.5dBi
1920～2170
16.5

65°18dBi
1920～2170
18

90°16.5dBi
1920～2170
16.5

90°18dBi
1920～2170
18

定向双极化（内置倾角可选）（GSM1800/WCDMA 二端口）
30°21dBi
1710～2170
21

65°12dBi
1710～2170
12

65°15dBi
1710～2170
15

65°16.5dBi
1710～2170
16.5

65°18dBi
1710～2170
18

90°16.5dBi
1710～2170
16.5

双频双极化（内置倾角可选）（GSM1800+WCDMA 四端口)
65°15dBi
65°15dBi
1710～1880
1920～2170
15
15

65°16.5dBi
65°16.5dBi
1710～1880
1920～2170
16.5
16.5

65°18dBi
65°18dBi
1710～1880
1920～2170
18
18

三频双极化（内置倾角可选）（GSM900+GSM1800/WCDMA 二端口)
65°14dBi
65°17dBi
880～960
1710～2170
14
17

65°17dBi
65°18dBi
880～960
1710～2170
17
18

三频双极化（内置倾角可选）（GSM900+GSM1800/WCDMA 四端口)
65°14dBi
65°17dBi
880～960
1710～2170
14
17

65°17dBi
65°18dBi
880～960
1710～2170
17
18

应答注意事项：
①均以标称值应答，投标方应答某一型号的天线时，可以用比要求增益大0.5dBi的天线应标（个别型号可以用比要求增益大1dBi的天线应标），具体要求可见表5性能指标表中的“增益”列的数值。
②“内置倾角可选”含义为：除0°下倾角的必须提供外，投标方应至少能提供2种>0°内置下倾角的该型号定向天线，招标方可在投标方应标的该型号天线中按需选择不同的内置倾角（见③），该投标方生产的不同内置倾角的同一型号天线报价应该相同。
③对双极化天线型号应答时，除应答“满足”或“不满足”外，必须对该型号天线投标方所能提供的下倾角度数做应答，例如：对应双极化（1920～2170Hz）“65°18dBi”这款天线应答时，投标方如能提供0°、2°、4°下倾角的天线，则应答“满足,可提供0°、2°、4°下倾角天线”。投标方必须对每一款型号做如此应答。

8. 对于本技术规范书中加★的条款为关键条款，卖方如不满足，将不能中标。
9. 所有应答指标应根据产品性能进行实事求是的填写，应答指标将做为最终产品抽测的基础指标以进行评判。
10. 投标方必须对涉及专利、知识产权、商标等法律条款承担责任，保证在这些方面不会存在任何纠纷或潜在问题（包括第三方产品）。如果投标方所提供的产品（包括第三方产品）在任何时候出现涉及专利、知识产权、商标等法律纠纷和问题，投标方必须担负全部责任，招标方对此不承担任何责任。
11. 招标方有权在签定最终合同前，根据需要修改本规范书。规范书的最终解释权在招标方。

二、 规范性引用文件
1. 中华人民共和国通信行业标准YD/T1059-2004 移动通信系统基站天线技术条件
2. 中国联通公司企业标准 QB/CU 019-2011 中国联通移动通信基站天线技术规范

三、 质量管理与保障体系
1. 投标人应提供有效期内的ISO9000、ISO14000或其他质量保证体系认证文件。
2. 投标人应提供其投标设备在防水、防潮、抗老化等系统设计、安全性方面的可靠性文件。
3. 投标人应编制并提供本次投标设备在生产、服务等方面的质量保证计划和实施方案。
4. 招标人必要时可对投标人的生产现场进行检查，内容包括设计、生产、装配、测试记录和质量保证体系文件等。
5. 招标人在招标和工程实施过程中有权对投标人提供的任何批次产品进行随机抽检。
6. 要求投标方提供至少以下技术服务。
----技术文件
----保修期及保修期外的服务
四、 天线主要技术指标及要求
1.定义
本技术规范采用如下定义。
1．1交叉极化比 Cross polar ratio
给定方向上主极化分量与交叉极化分量的功率之比。
1．2电下倾角 Electrical downtilt
利用电性能使天线垂直波束向下偏移，最大辐射方向与天线法线之间的夹角。
1．3隔离度 Isolation
多端口天线上一个端口的入射功率与该入射功率在其他端口上可得到的入射功率之比。
1．4前后比 front-to-back ratio
定向天线的前后比是指主瓣的最大辐射方向（规定为0°）的功率通量密度与相反方向附近（规定为180°土30°范围内）的最大功率通量密度之比值。
1．5互调 intermodulantion
天线互调产物指当两个或多个频率信号经过天线时，由于天线的非线性引入的与原信号频率有和差关系的射频信号。
2.天线的规格
移动通信用双极化天线主要分900M天线、1800M天线、900M/1800M双频双极化、WCDMA天线、GSM1800/WCDMA双频天线、GSM900/GSM1800/WCDMA三频天线六大类产品，各自又按不同的性能指标分多种规格。
3.天线的性能要求
3.1电性能要求
3.1.1 天线方向图
以附件的形式附上各种型号天线的水平和垂直方向图，如果是多频段天线，应附上每个频段的（GSM900、CDMA 800、GSM1800、WCDMA）水平和垂直方向图。
3.1.2定向双极化天线电性能要求
见表4。

第 15 页

表4：天线电性能要求
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度(°)
*电下倾角精度(°)
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*交调(dBm)
*电压驻波比
*主方向倾斜度
*方向图一致性(dB)
*功率容限(W)
*接口型号
*水平面
垂直面
定向双极化(内置倾角可选)(900M)
30°15dBi
880～960
15
32±4
27±2
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
500
DIN型
应答情况

标称指标

30°17dBi
880～960
17
32±4
13.5±1.5
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
500
DIN型
应答情况

标称指标

30°21dBi
880～960
21
32±4
7.5±1
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
500
DIN型
应答情况

标称指标

65°12.5dBi
880～960
12.5
65±6
27±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
500
DIN型
应答情况

标称指标

65°14dBi
880～960
14
65±6
17.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
500
DIN型
应答情况

标称指标

65°15dBi
880～960
15
65±6
13.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
500
DIN型
应答情况

标称指标

65°16.5dBi
880～960
16.5
65±6
12±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
500
DIN型
应答情况

标称指标

65°17.5dBi
880～960
17.5
65±6
10±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
500
DIN型
应答情况

标称指标

90°15dBi
880～960
15
90±8
12±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
500
DIN型
应答情况

标称指标

90°16dBi
880～960
16
90±8
9±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
500
DIN型
应答情况

标称指标

定向双极化(内置倾角可选)(1800M)
30°20/21dBi
1710～1880
20/21
32±4
7.5±1
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
250
DIN型
应答情况

标称指标

65°12dBi
1710～1880
12
65±6
32±2
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°15dBi
1710～1880
15
65±6
17.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°16.5dBi
1710～1880
16.5
65±6
12±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°17.5dBi
1710～1880
17.5
65±6
9±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

90°15dBi
1710～1880
15
90±8
12±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
250
DIN型
应答情况

标称指标

90°16/17dBi
1710～1880
16/17
90±8
9±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
250
DIN型
应答情况

标称指标

双频双极化（800/900 二端口)
65°14dBi
65°14dBi
825～960
14
65±6
65±6
34±2
21±2
±1.0
≥30
≥30
轴向≥15，±60°以内≥10
≥26
≥26
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
500
DIN型
应答情况

标称指标

65°16.5dBi
65°16.5dBi
825～960
16.5
65±6
65±6
17.5±1.5
9±1
±1.0
≥30
≥30
轴向≥15，±60°以内≥10
≥26
≥26
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
500
DIN型
应答情况

标称指标

双频双极化（900+1800 二端口)
65°13dBi
65°14dBi
880～960
1710～1880
13
14
65±6
65±6
34±2
21±2
±1.0
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
500
DIN型
应答情况

标称指标

65°15dBi
65°16.5dBi
880～960
1710～1880
15
16.5
65±6
65±6
17.5±1.5
9±1
±1.0
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
500
DIN型
应答情况

标称指标

双频双极化（900+1800 四端口)
65°13dBi
65°14dBi
880～960
1710～1880
13
14
65±6
65±6
34±2
21±2
±1.0
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
250
DIN型
应答情况

标称指标

65°15dBi
65°16.5dBi
880～960
1710～1880
15
16.5
65±6
65±6
17.5±1.5
9±1
±1.0
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥15
≤-107
≤-107
≤1.4
≤1.4
≤5%
≤5%
≤3
≤3
500
250
DIN型
应答情况

标称指标

三频双极化（800/900+1800 二端口)
65°13dBi
65°13dBi
65°15dBi
825～960
1710～1880
13
13
15
65±6
65±6
65±6
34±2
21±2
21±2
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107
≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

65°15dBi
65°15dBi
65°16.5dBi
825～960
1710～1880
15
15
16.5
65±6
65±6
65±6
17.5±1.5
17.5±1.5
9±1
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107
≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

65°16dBi
65°16dBi
65°17dBi
825～960
1710～1880
16
16
17
65±6
65±6
65±6
17.5±1.5
17.5±1.5
9±1
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

三频双极化（800/900+1800 四端口)
65°13dBi
65°13dBi
65°15dBi
825～960
1710～1880
13
13
15
65±6
65±6
65±6
34±2
21±2
21±2
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107
≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

65°15dBi
65°15dBi
65°16.5dBi
825～960
1710～1880
15
15
16.5
65±6
65±6
65±6
17.5±1.5
17.5±1.5
9±1
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107
≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

65°16dBi
65°16dBi
65°17dBi
825～960
1710～1880
16
16
17
65±6
65±6
65±6
17.5±1.5
17.5±1.5
9±1
±1.0
≥28
≥28
≥28
轴向≥15，±60°以内≥10
≥25
≥25
≥25
≥15
≤-107
≤-107≤-107
≤1.4
≤1.4
≤1.4
≤5%
≤5%
≤5%
≤3
≤3
≤3
500
500
250
DIN型
应答情况

标称指标

定向双极化（内置倾角可选）（WCDMA 二端口）
30°20dBi
1920～2170
20
32±4
7.5±1
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
250
DIN型
应答情况

标称指标

65°12dBi
1920～2170
12
65±6
21±2
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°15dBi
1920～2170
15
65±6
14.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°16.5dBi
1920～2170
16.5
65±6
11.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°18dBi
1920～2170
18
65±6
7±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

90°16.5dBi
1920～2170
16.5
90±8
7±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
250
DIN型
应答情况

标称指标

90°18dBi
1920～2170
18
90±8
5±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥24
≥15
≤-107
≤1.4
≤5%
≤4
250
DIN型
应答情况

标称指标

定向双极化（内置倾角可选）（GSM1800/WCDMA 二端口）
30°15dBi
1710～2170
21
32±4
7.5±1
±1.0
≥30
轴向≥15，±30°以内≥10
≥28
≥15
≤-107
≤1.4
≤5%
≤2
250
DIN型
应答情况

标称指标

65°12dBi
1710～2170
12
65±6
21±2
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°15dBi
1710～2170
15
65±6
14.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°16.5dBi
1710～2170
16.5
65±6
11.5±1.5
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

65°18dBi
1710～2170
18
65±6
7±1
±1.0
≥30
轴向≥15，±60°以内≥10
≥26
≥15
≤-107
≤1.4
≤5%
≤3
250
DIN型
应答情况

标称指标

90°16.5dBi
1710～2170
16.5
90±8
7±1
±1.0
≥30
轴向≥15，±60°以内≥10
