HUB接口说明.doc

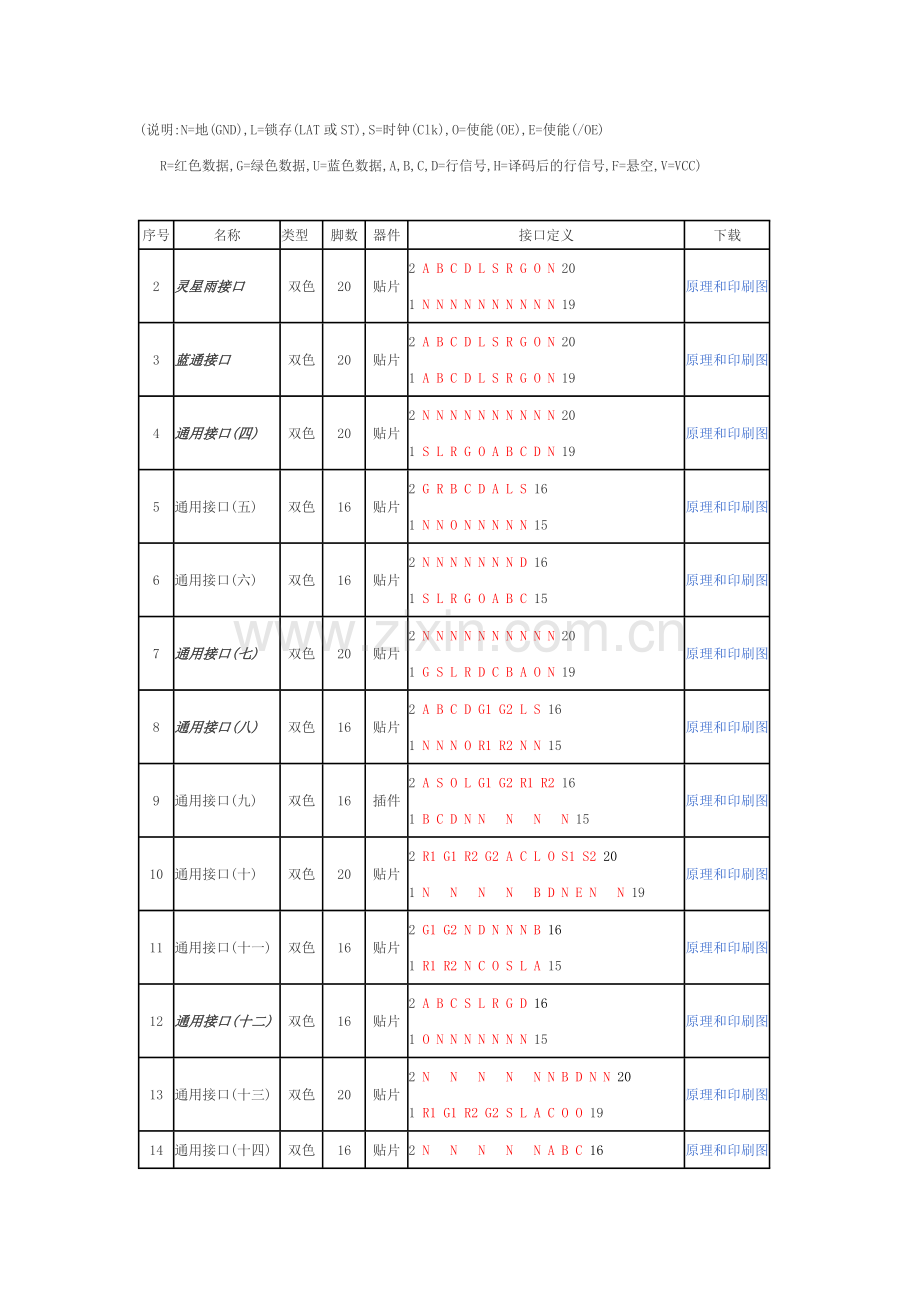

(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)
  R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)

序号
名称
类型
脚数
器件
接口定义
下载
2
灵星雨接口
双色
20
贴片
2 A B C D L S R G O N 20
1 N N N N N N N N N N 19
原理和印刷图
3
蓝通接口
双色
20
贴片
2 A B C D L S R G O N 20
1 A B C D L S R G O N 19
原理和印刷图
4
通用接口(四)
双色
20
贴片
2 N N N N N N N N N N 20
1 S L R G O A B C D N 19
原理和印刷图
5
通用接口(五)
双色
16
贴片
2 G R B C D A L S 16
1 N N O N N N N N 15
原理和印刷图
6
通用接口(六)
双色
16
贴片
2 N N N N N N N D 16
1 S L R G O A B C 15
原理和印刷图
7
通用接口(七)
双色
20
贴片
2 N N N N N N N N N N 20
1 G S L R D C B A O N 19
原理和印刷图
8
通用接口(八)
双色
16
贴片
2 A B C D G1 G2 L S 16
1 N N N O R1 R2 N N 15
原理和印刷图
9
通用接口(九)
双色
16
插件
2 A S O L G1 G2 R1 R2 16
1 B C D N N  N  N  N 15
原理和印刷图
10
通用接口(十)
双色
20
贴片
2 R1 G1 R2 G2 A C L O S1 S2 20
1 N  N  N  N  B D N E N  N 19
原理和印刷图
11
通用接口(十一)
双色
16
贴片
2 G1 G2 N D N N N B 16
1 R1 R2 N C O S L A 15
原理和印刷图
12
通用接口(十二)
双色
16
贴片
2 A B C S L R G D 16
1 O N N N N N N N 15
原理和印刷图
13
通用接口(十三)
双色
20
贴片
2 N  N  N  N  N N B D N N 20
1 R1 G1 R2 G2 S L A C O O 19
原理和印刷图
14
通用接口(十四)
双色
16
贴片
2 N  N  N  N  N A B C 16
1 R1 G1 R2 G2 S L O D 15
原理和印刷图

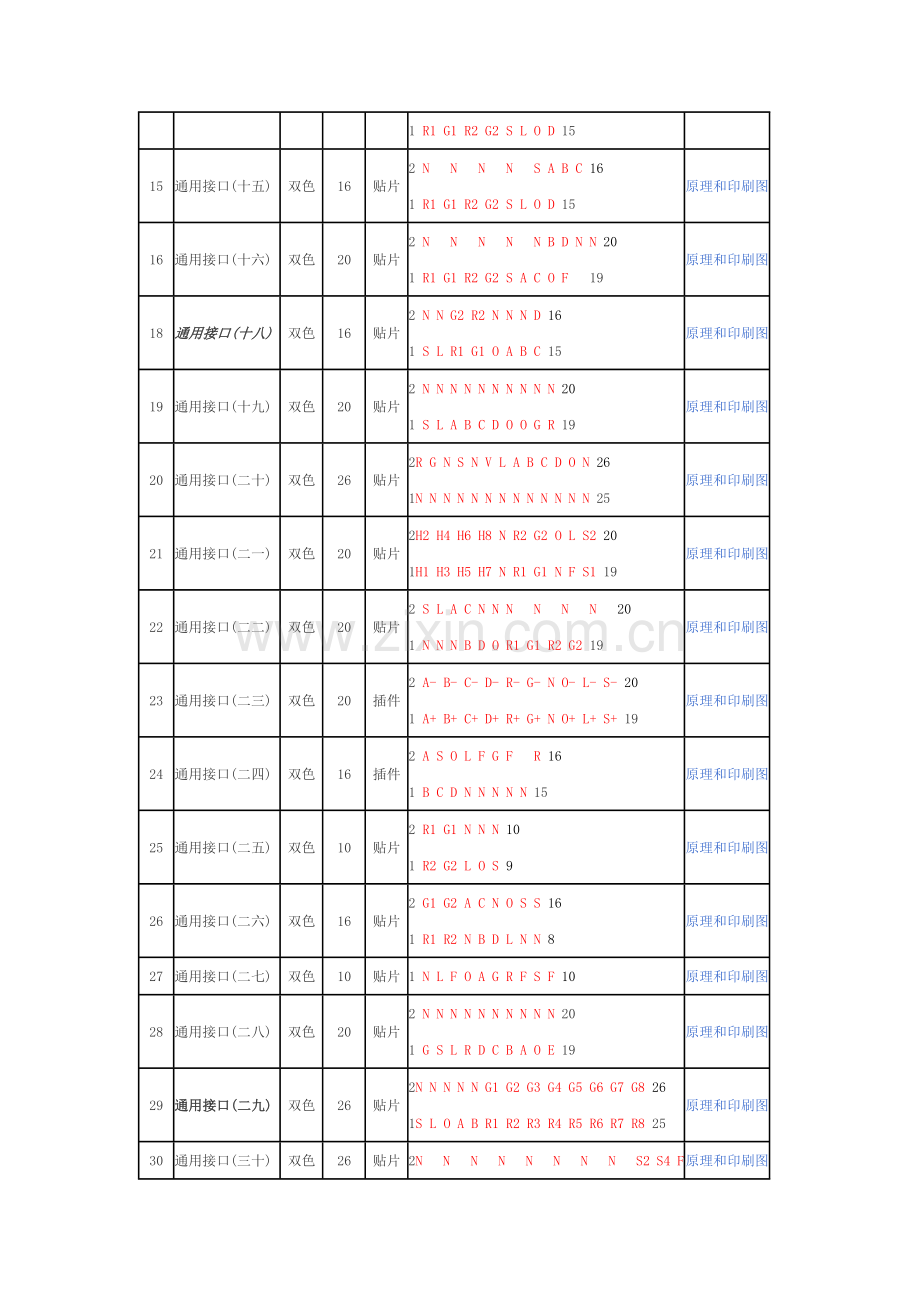

15
通用接口(十五)
双色
16
贴片
2 N  N  N  N  S A B C 16
1 R1 G1 R2 G2 S L O D 15
原理和印刷图
16
通用接口(十六)
双色
20
贴片
2 N  N  N  N  N B D N N 20
1 R1 G1 R2 G2 S A C O F  19
原理和印刷图
18
通用接口(十八)
双色
16
贴片
2 N N G2 R2 N N N D 16
1 S L R1 G1 O A B C 15
原理和印刷图
19
通用接口(十九)
双色
20
贴片
2 N N N N N N N N N N 20
1 S L A B C D O O G R 19
原理和印刷图
20
通用接口(二十)
双色
26
贴片
2R G N S N V L A B C D O N 26
1N N N N N N N N N N N N N 25
原理和印刷图
21
通用接口(二一)
双色
20
贴片
2H2 H4 H6 H8 N R2 G2 O L S2 20
1H1 H3 H5 H7 N R1 G1 N F S1 19
原理和印刷图
22
通用接口(二二)
双色
20
贴片
2 S L A C N N N  N  N  N  20
1 N N N B D O R1 G1 R2 G2 19
原理和印刷图
23
通用接口(二三)
双色
20
插件
2 A- B- C- D- R- G- N O- L- S- 20
1 A+ B+ C+ D+ R+ G+ N O+ L+ S+ 19
原理和印刷图
24
通用接口(二四)
双色
16
插件
2 A S O L F G F  R 16
1 B C D N N N N N 15
原理和印刷图
25
通用接口(二五)
双色
10
贴片
2 R1 G1 N N N 10
1 R2 G2 L O S 9
原理和印刷图
26
通用接口(二六)
双色
16
贴片
2 G1 G2 A C N O S S 16
1 R1 R2 N B D L N N 8
原理和印刷图
27
通用接口(二七)
双色
10
贴片
1 N L F O A G R F S F 10
原理和印刷图
28
通用接口(二八)
双色
20
贴片
2 N N N N N N N N N N 20
1 G S L R D C B A O E 19
原理和印刷图
29
通用接口(二九)
双色
26
贴片
2N N N N N G1 G2 G3 G4 G5 G6 G7 G8 26
1S L O A B R1 R2 R3 R4 R5 R6 R7 R8 25
原理和印刷图
30
通用接口(三十)
双色
26
贴片
2N  N  N  N  N  N  N  N  S2 S4 F B F 26
1R1 R2 R3 R4 G1 G2 G3 G4 S1 S3 L A O 25
原理和印刷图
31
通用接口(三一)
双色
16
贴片
2S L R1 R2 R3 R4 O N 16
1N N N  N  N  N  N N 15
原理和印刷图
32
通用接口(三二)
双色
16
贴片
2A  B  C  D  N N N N16
1G2 G1 R2 R1 O S L N15
原理和印刷图
33
通用接口(三三)
双色
26
贴片
2N  N  N  N  N  N  N  N  N N N N N26
1R1 R2 R3 R4 G1 G2 G3 G4 S L F F O25
原理和印刷图
34
通用接口(三四)
双色
20
贴片
2R  G  S  N  L O A B C D 20
1R G S N L O A B C D 19
原理和印刷图
35
通用接口(三五)
双色
16
贴片
2N  N  R2  G2  N N C O 16
1S L R1 G1 N A B D 15
原理和印刷图
36
通用接口(三六)
全彩
10
贴片
2 R U G S L 10
1 N N N N O 5
原理和印刷图
37
通用接口(三七)
全彩
20
贴片
2 N N N N N N N N N N 20
1 G S L R D C B A O U 19
原理和印刷图
38
通用接口(三八)
全彩
26
贴片
2 U1 G1 R1 S L O O O F U2 G2 R2 F 26
1 N  N  N  N N N N N N N  N  N  N 25
原理和印刷图
39
通用接口(三九)
全彩
20
贴片
2 N N R2 G2 N N N N N U2 20
1 S  L R1 G1 O  A B C S U1 19
原理和印刷图
40
通用接口(四十)
虚拟
16
贴片
2 R2 U1 R4 U2 N N N N 16
1 R1 G1 R3 G2 S L O N 15
原理和印刷图
41
通用接口(四一)
全彩
20
贴片
2 G2 N N R2 N N N N N U2 20
1 G1 S L R1 D C B A O U1 19
原理和印刷图
42
通用接口(四二)
虚拟
20
贴片
2 N  N  N  N  N N N A B C 20
1 R1 G1 U1 R2 S L O O O D 19
原理和印刷图
43
通用接口(四三)
单色
20
贴片
2 N N N  N  N N N N N  N 20
1 S L R1 R2 O A B C R3 N 19
原理和印刷图
44
通用接口(四四)
全彩
20
贴片
2 G1 N  N A B  G2 N  N A B 20
1 R1 U1 S L O R2 U1 S L O 19
原理和印刷图
45
通用接口(四五)
全彩
20
贴片
2 O S R1 G1 U1 L R2 G2 U2 F 20
1 N N N  N  N  N N  N  N  N 19
原理和印刷图
46
通用接口(四六)
全彩
10
贴片
2 R1 G1 U1 R2 G2 U2 L O S N 10
原理和印刷图
47
通用接口(四七)
全彩
40
贴片
2 N N N N N N N N N N N N N N N N N N N N 40
1 G S L R D C B A O U G S L R D C B A O U 39
原理和印刷图
48
通用接口(四八)
全彩
10
贴片
2 S L O R N 10
1 N N N N N 5
原理和印刷图
49
通用接口(四九)
全彩
20
贴片
2 N N N N N N N N N N 20
1 S L R G O A B C D U 19
原理和印刷图
50
通用接口(五十)
全彩
20
贴片
2 N N G N N N N G N N 20
1 S L R U O S L R U O 19
原理和印刷图
51
通用接口(五一)
虚拟
20
贴片
2 N N G Rb N N N G Rb N 20
1 S L Ra U O S L Ra U O 19
原理和印刷图
52
通用接口(五二)
全彩
20
贴片
2 S L O R B 10
1 N N N N G 5
原理和印刷图
53
通用接口(五三)
双色
20
贴片
2 R1 R2 S L F R2 O G2 A B 20
1 N  N  N N N N  N N  D C 19
原理和印刷图

55
通用接口(五五)
双色
20
贴片
2 N  N  N  N  N N B D N N 20
1 R1 G1 R2 G2 S L A C O E 19
原理和印刷图
56
通用接口(五六)
全彩
16
贴片
2 B N N N R2 G2 B2 N 16
1 A  C S L R1 G1 B1  O 15
原理和印刷图
57
通用接口(五七)
虚拟
30
贴片
2 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O 30
1 N  SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G3 29
原理和印刷图
58
通用接口(五八)
全彩
20
贴片
2 B N N N N B N N N N 20
1 R G S L O R G S L O 19
原理和印刷图
59
通用接口(五九)
双色
20
贴片
2 A B C D S L R O G O 20
1 N N N N N N N N N N 19
原理和印刷图
60
通用接口(六十)
全彩
26
贴片
2 A B C D S L R O G O B O F 26
1 N N N N N N N N N N N N N 25
原理和印刷图
62
通用接口(六二)
虚拟
20
贴片
2 G1 U1 R1A R2A S L O G2 U2 R2A 20
1 N  N  N   N   N N N N  N  R2B 19
原理和印刷图
63
通用接口(六三)
双色
20
贴片
2 N N N N N N N N N N 20
1 A B C O L S R G D N 19
原理和印刷图
64
通用接口(六四)
虚拟
30
贴片
2 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O 30
1 N  SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G3 29
原理和印刷图
66
通用接口(六六)
全彩
20
贴片
2 N N N  B1 N N N N  N  N  20
1 S L R1 G1 O A B R2 G2 B2 19
原理和印刷图
67
通用接口(六七)
双色
16
贴片
2 G1 G2 G3 G4 N B L O 16
1 R1 R2 R3 R4 N A S O 15
原理和印刷图
68
通用接口(六八)
双色
20
贴片
2 A B C D L S R G O N 20
1 N N N N N N N N N N 19
原理和印刷图
69
通用接口(六九)
双色
16
贴片
2 A C L S R1 G1 O N 16
1 B D L S R2 G2 O N 15
原理和印刷图
70
通用接口(七十)
全彩
16
贴片
2 B N N N R2 G2 B2 O 16
1 A C S L R1 G1 B1 N 15
原理和印刷图
71
通用接口(七十一)
全彩
26
贴片
2 U1 G1 R1 L S O F F F U2 G2 R2 F 26
1 N  N  N  N N N N N N N  N  N  N 25
原理和印刷图
72
通用接口(七十二)
全彩
26
贴片
2 A B C L N S N R1 R2 G1 U1 N O 26
1 A B C L N S N R1 R2 G1 U1 N O 25
原理和印刷图
73
通用接口(七十三)
全彩
20
贴片
2 G1 R2 B2 G3 R4 B4 A C L N  20
1 R1 B1 G2 R3 B3 G4 N B S O  19
原理和印刷图
74
通用接口(七十四)
全彩
16
贴片
2 N  BD N N N N N B  16
1 RD GD N N S L O A  15
原理和印刷图
75
通用接口(七十五)
全彩
16
贴片
2 GD1 N   GD2 N   B N L N  16
1 RD1 BD1 RD2 BD2 A C S O  15
原理和印刷图
76
通用接口(七十六)
双色
16
贴片
2 F  F  F  F  N N N N  16
1 R1 G1 R2 G2 S L O N  15
原理和印刷图
77
通用接口(七十七)
双色
20
贴片
2 N N G1 G2 O N N N G3 N 16
1 L S R1 R2 O A B C R3 N 15
原理和印刷图
78
通用接口(七十八)
双色
34
贴片
2 N   N   G2 R2 N N N D N   N   G2 R2 N N N D F 34
1 CLK LAT R1 G1 O A B C CLK LAT R1 G1 O A B C F 33
原理和印刷图
79
通用接口(七十九)
双色
16
贴片
2 N N N N N   N   N O 16
1 D C B A CLK LAT G R 15
原理和印刷图
80
通用接口(八十)
双色
16
贴片
2 RD2 GD2 F F N   N   N A 16
1 RD1 GD1 F F CLK LAT O B 15
原理和印刷图
81
通用接口(八十一)
双色
26
贴片
2 N  N  N  N  N  N  N  N  N   N  N  N N 26
1 R1 R2 R3 R4 G1 G2 G3 G4 CLK LAT F F O 25
原理和印刷图
82
通用接口(八十二)
全彩
16
贴片
2 F  BD F F N   N   N A 16
1 RD GD F F CLK LAT O B 15
原理和印刷图
83
通用接口(八十三
全彩
20
贴片
2 N   N   N   N   N   N   N   N   C B 20
1 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT O A 19
原理和印刷图
84
通用接口(八十四
全彩
16
贴片
2 CLK LAT OE RD GD BD N N 16
1 N   N   N  N  N  N  N N 15
原理和印刷图
85
通用接口(八十五
全彩
14
贴片
2 Ri Gi Bi CLK LAT OE A 14
1 N  N  N  N   N   N  B 13
原理和印刷图
86
通用接口(八十六
全彩
16
贴片
2 CLK LAT R OE G OE B OE 16
1 N   N   N N  N N  N N  15
原理和印刷图
88
通用接口(八十八
全彩
16
贴片
2 OE CLK LAT R1 R2 G B F 16
1 N  N   N   N  N  N N N 15
原理和印刷图
89
通用接口(八十九
全彩
20
贴片
2 G1 B1 R1 F CLK LAT OE G2 B2 R2 20
1 N  N  N  N N   N   N  N  N  N  19
原理和印刷图
90
通用接口(九十
全彩
16
贴片
2 G1 F  G2 F  F   F   F  N  16
1 R1 B1 R2 B2 CLK LAT OE F  15
原理和印刷图
92
通用接口(九十二)
全彩
20
贴片
2 G1 R2 B2 F F F A C L N  20
1 R1 B1 G2 F F F N B S O  19
原理和印刷图
93
通用接口(九十三)
双色
20
贴片
2 S L R1 G1 O A B C D S 20
1 F F R2 G2 N N N F N N 19
原理和印刷图
94
通用接口(九十四)
全彩
16
贴片
2 G1 R2 B2 G3 R4 B4 L N  16
1 R1 B1 G2 R3 B3 G4 S O  15
原理和印刷图
94A
通用接口(九十四A)
全彩
16
贴片
2 G1 R2 B2 G3 R4 B4 L N  16
1 R1 B1 G2 R3 B3 G4 S O  15
原理和印刷图
95
通用接口(九十五)
全彩
26
贴片
2 R2 R4 F F G2 G4 B2 B4 N F F F N  26
1 R1 R3 F F G1 G3 B1 B3 N CLK LAT O N 25
原理和印刷图
96
通用接口(九十六)
全彩
8
贴片
1 L N BD O GD N S RD  8
原理和印刷图
97
通用接口(九十七)
全彩
10
贴片
2 G N N A B  10
1 R B S L O  9
原理和印刷图
98
通用接口(九十八)
虚拟
20
贴片
2 G1 R2 G2 R3 N N N N   N   N 20
1 R1 U1 R2 U2 A B C CLK LAT O 19
原理和印刷图
99
通用接口(九十九)
全彩
32
贴片
2 B N N N R2 G2 U2 N B N N N R2 G2 U2 N 32
1 A C S L R1 G1 U1 O A C D L R1 G1 U1 O 31
原理和印刷图
100
通用接口(一百)
全彩
16
贴片
2 B N N N R2 G2 U2 N 16
1 A C S L R1 G1 U1 O 15
原理和印刷图
101
通用接口(一零一)
单色
16
贴片
2 O S R F F F F L 16
1 F F N F F F F F 15
原理和印刷图
102
通用接口(一零二)
全彩
26
贴片
2 R2 R4 N G2 G4 N B2 B4 CLK LAT O A B  26
1 R1 R3 N G1 G3 N B1 B3 N N  N N N 25
原理和印刷图
103
通用接口(一零三)
全彩
16
贴片
2 GD N  F N B N LAT N 16
1 RD BD F F A C CLK OE 8
原理和印刷图
104
通用接口(一零四)
全彩
14
贴片
2 LAT CLK OE RA GD BD RB 14
1 N   N   N  N  N  N  N  7
原理和印刷图
105
通用接口(一零五)
虚拟
16
贴片
2 GD RB N  N   N   N N N 16
1 RA BD OE LAT CLK A B C 8
原理和印刷图
106
通用接口(一零六)
全彩
10
贴片
2 LAT CLK BD GD RD 10
1 OE  N   N  N  N  5
原理和印刷图
107
通用接口(一零七)
全彩
10
贴片
2 S L O R B 10
1 N N N N G 5
原理和印刷图
108
通用接口(一零八)
全彩
26
贴片
2 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT OE A B C D 26
1 N   N   N   N   N   N   N   N    N  N N N N 13
原理和印刷图
109
通用接口(一零九)
全彩
16
贴片
2 F   BD1 N   N   N  N   N   N   16
1 RD1 GD1 LAT CLK OE RD2 GD2 BD2 8
原理和印刷图
110
通用接口(一一零)
全彩
26
贴片
2 R2 N  N  R4 N  N  N   A   B  C   26
1 R1 G1 B1 R3 G2 B2 CLK LAT OE D 13
原理和印刷图
111
通用接口(一一一)
全彩
26
贴片
2 N N  N  N N  N  N N  B3 B1 G3 G1 R3 R1 26
1 F A CLK LAT OE OE OE B4 B2 G4 G2 R4 R2 13
原理和印刷图
112
通用接口(一一二)
双色
26
贴片
2 R1 G1 R2 G2 R3 G3 R4 G4 A B CLK OE LAT 26
1 N  N  N  N  N  N  N  N  N N N  N   N 13
原理和印刷图
113
通用接口(一一三)
全彩
20
贴片
2 N   N   N  N  N  N N N N N  20
1 CLK LAT DR DG OE A B C D DB 10
原理和印刷图
114
通用接口(一一四)
全彩
16
贴片
2 N  DB N   N   N  N N N 16
1 DR DG LAT CLK OE N N N 8
原理和印刷图
115
通用接口(一一五)
全彩
10
贴片
2 G N C A B  10
1 R B S L O  9
原理和印刷图
116
通用接口(一一六)
全彩
60
贴片
2 R2 R4 R6 R8 R10 R12 R14 R16 G2 G4 G6 G8 G10 G12 G14 G16 B2 B4 B6 B8 B10 B12 B14 B16 O O O LAT CLK N  60
1 R1 R3 R5 R7 R9 R11 R13 R15 G1 G3 G5 G7 G9 G11 G13 G15 B1 B3 B5 B7 B9 B11 B13 B15 N N N N N N  59
原理和印刷图
117
通用接口(一一七)
全彩
26
贴片
2 N LAT N O N R2 R4 G2 G4 B2 B4 N F  26
1 N CLK N O O R1 R3 G1 G3 B1 B3 N F  25
原理和印刷图
118
通用接口(一一八)
全彩
16
贴片
2 RB1 B1 RB2 B2 N   N   N B  16
1 RA1 G1 RA2 G2 CLK LAT O A  15
原理和印刷图
119
通用接口(一一九)
全彩
16
贴片
2 N O L R1 G1 U1 A  C 16
1 N O O S  R2 G2 U2 B 15
原理和印刷图
120
通用接口(一二零)
虚拟
16
贴片
2 G1  R2A B2 R2B F F LAT N  16
1 R1A B1  G2 R1B F F CLK OE 15
原理和印刷图
121
通用接口(一二一)
虚拟
16
贴片
2 RB1 U1 RB2 U2 N N N N 16
1 RA1 G1 RA2 G2 S L O A 15
原理和印刷图
122
通用接口(一二二)
虚拟
26
贴片
2 RB1 U1 RB2 U2 N RB3 U3 RB4 U4 N L A B 26
1 RA1 G1 RA2 G2 N RA3 G3 RA4 G4 N S O N 25
原理和印刷图
123
通用接口(一二三)
虚拟
30
贴片
2 RB1 U1 RA2 G2 N F S S L L O O A F B 30
1 RA1 G1 N RB2 U2 F N N N N N N N B A 29
原理和印刷图
124
通用接口(一二四)
全彩
20
贴片
2 N N N N N N N O B D 20
1 S S L L R G U O A C 19
原理和印刷图
125
通用接口(一二五)
全彩
16
贴片
2 G F F F F F L N 20
1 R B F F F F S O 19
原理和印刷图
