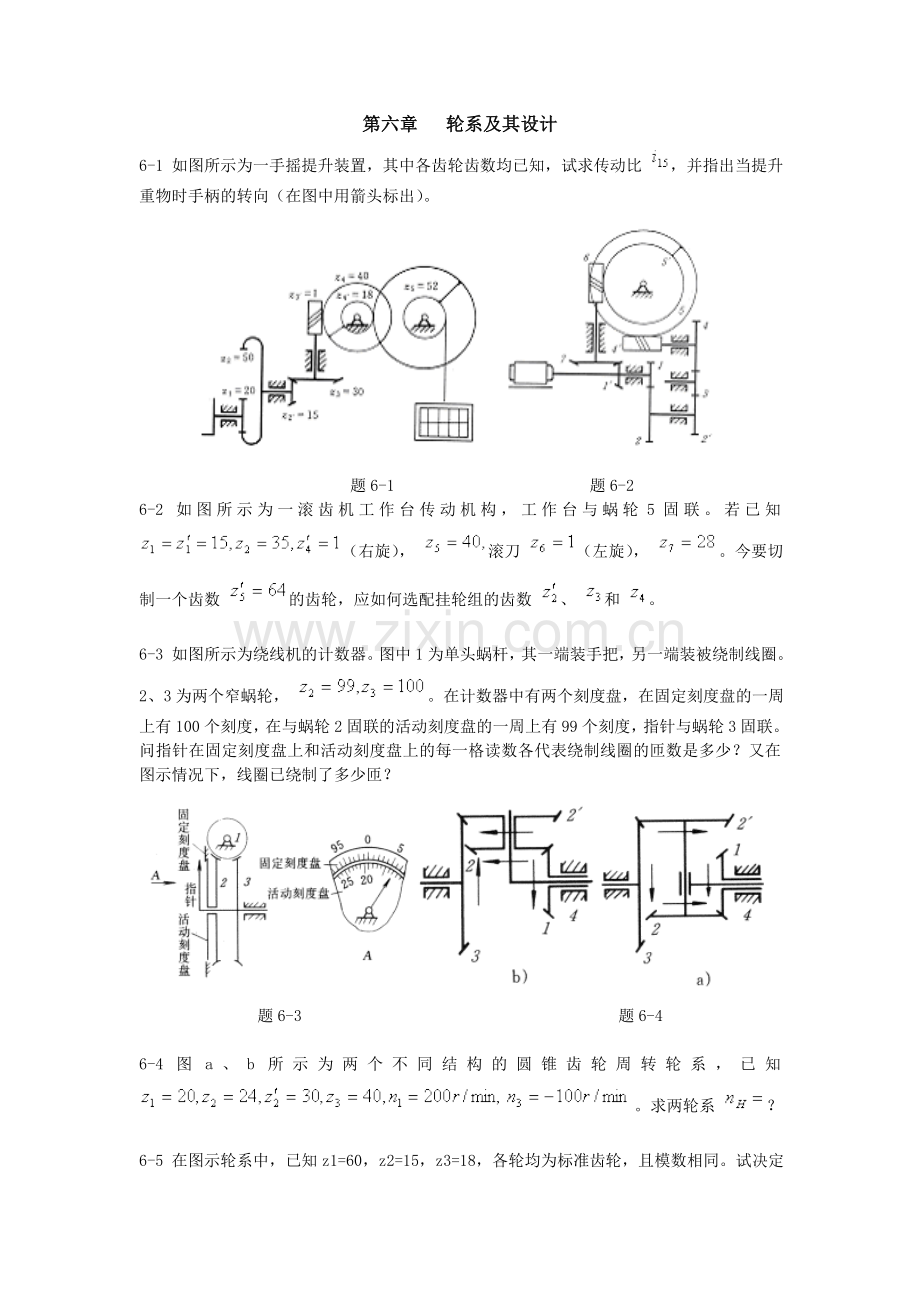

第六章 轮系及其设计
6-1 如图所示为一手摇提升装置，其中各齿轮齿数均已知，试求传动比 ，并指出当提升重物时手柄的转向（在图中用箭头标出）。

题6-1 题6-2
6-2 如图所示为一滚齿机工作台传动机构，工作台与蜗轮5固联。若已知 （右旋）， 滚刀 （左旋）， 。今要切制一个齿数 的齿轮，应如何选配挂轮组的齿数 、 和 。

6-3 如图所示为绕线机的计数器。图中1为单头蜗杆，其一端装手把，另一端装被绕制线圈。2、3为两个窄蜗轮， 。在计数器中有两个刻度盘，在固定刻度盘的一周上有100个刻度，在与蜗轮2固联的活动刻度盘的一周上有99个刻度，指针与蜗轮3固联。问指针在固定刻度盘上和活动刻度盘上的每一格读数各代表绕制线圈的匝数是多少？又在图示情况下，线圈已绕制了多少匝？

题6-3 题6-4

6-4图a、b所示为两个不同结构的圆锥齿轮周转轮系，已知 。求两轮系 ？

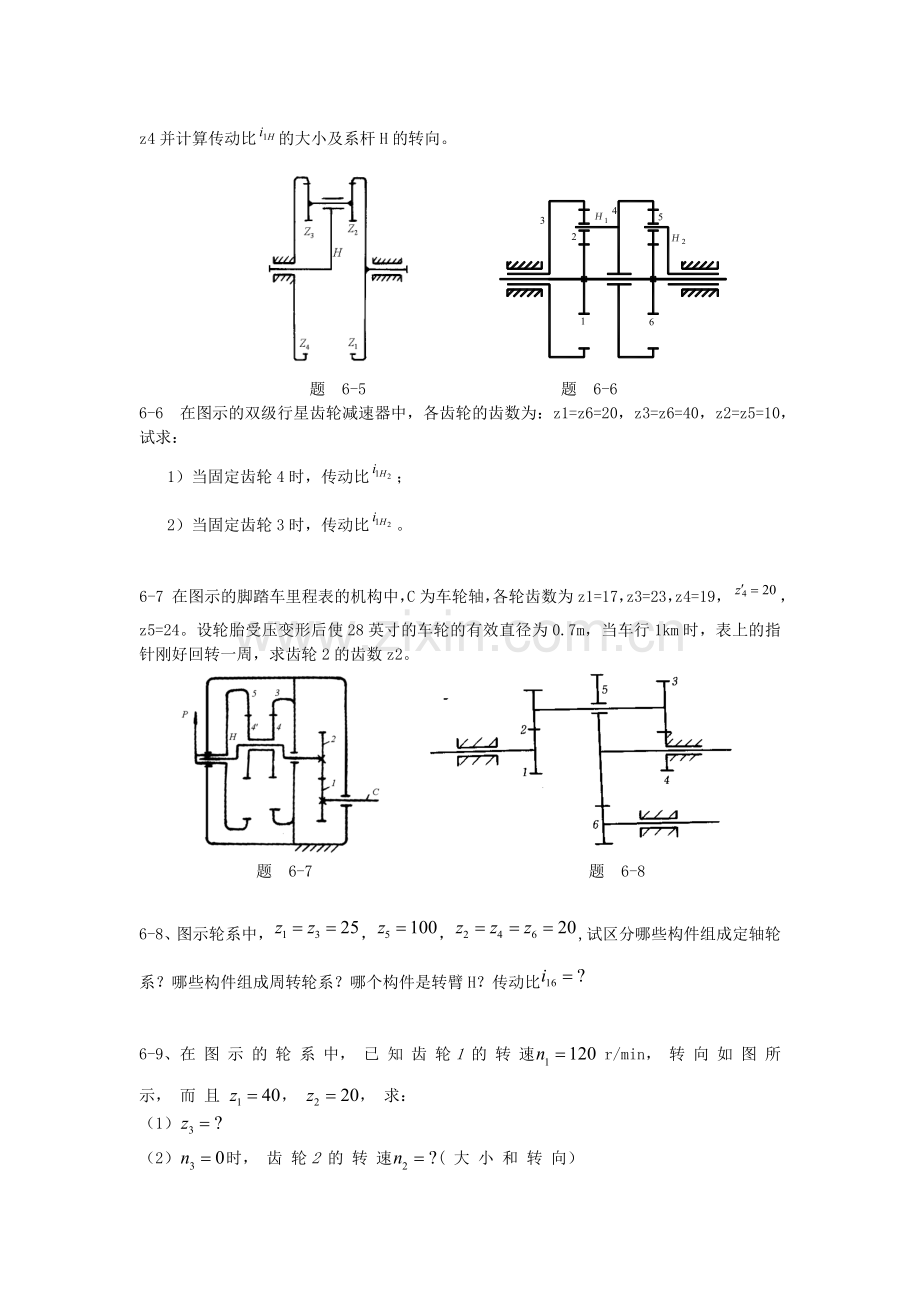

6-5 在图示轮系中，已知z1=60，z2=15，z3=18，各轮均为标准齿轮，且模数相同。试决定z4并计算传动比的大小及系杆H的转向。

题 6-5 题 6-6
6-6 在图示的双级行星齿轮减速器中，各齿轮的齿数为：z1=z6=20，z3=z6=40，z2=z5=10，试求：
1）当固定齿轮4时，传动比；
2）当固定齿轮3时，传动比。

6-7 在图示的脚踏车里程表的机构中，C为车轮轴，各轮齿数为z1=17，z3=23，z4=19，，z5=24。设轮胎受压变形后使28英寸的车轮的有效直径为0.7m，当车行1km时，表上的指针刚好回转一周，求齿轮2的齿数z2。

题 6-7 题 6-8

6-8、图示轮系中，，，,试区分哪些构件组成定轴轮系？哪些构件组成周转轮系？哪个构件是转臂H？传动比

6-9、在 图 示 的 轮 系 中， 已 知 齿 轮1 的 转 速 r/min， 转 向 如 图 所 示， 而 且 ， ， 求：
（1）
（2）时， 齿 轮2 的 转 速( 大 小 和 转 向）
（3）时， 齿 轮3 的 转 速( 大 小 和 转 向)

题 6-9 题 6-10

6-10、在 图 示 轮 系 中， 已 知 各 轮 齿 数 为，，，， ， r/min， r/min， 方 向 如 图 所 示， 试 求 轮6 的 转 速。

6-11、图 示 为 里 程 表 中 的 齿 轮 传 动， 已 知 各 轮 的 齿 数 为 ，，， ，，。 试 求 传 动 比 。

题 6-11 题 6-12

6-12、在 图 示 的 电 钻 轮 系 中， 已 知 各 齿 轮 均 为 标 准 齿 轮， 齿 数，， 电 动 机M 的 转 速 r/min， 试 求 钻 头 转 速 的 大 小 及 方 向。

6-13、图 示 轮 系 中，，，，，， r/min, 方 向 如 图， 求 。

题 6-13 题 6-14
6-14、计算图示轮系的传动比，并确定输出杆H的转向。已知各轮齿数，，
，，，，蜗杆左旋，转向如图示。

6-15、在 图 示 轮 系 中， 已 知 各 轮 的 齿 数，, 及 齿 轮1 的 转 速 r/min, 方 向 如 图 示。 试 求 齿 轮5 的 转 速 的 大 小 及 方 向。

题 6-15 题 6-16

6-16、在 图 示 轮 系 中， 已 知 各 轮 的 齿 数 为，，，试 判 断 该 轮 系 属 何 种 类 型， 并 计 算 传 动 比 。

6-17、图 示 2K - H 行 星 轮 传 动 中， 已 知 ， 行 星 轮 的 个 数 ， 均 匀 对 称 分 布， 各 轮 均 为 标 准 齿 轮， 模 数 相 同。 试：
(1) 写 出 传 动 比 的 计 算 公 式； 若 转 向 如 图， 指 出 转 向；
(2) 设 传 动 满 足 条 件 且 r =30, 试 求 齿 数、 及。

题 6-17 题 6-18

6-18、图示为 电 动 三 爪 卡 盘 的 传 动 轮 系。 已 知 各 轮 齿 数 为，，， ，试 求 其 传 动 比 。

6-19、在图示轮系中，已知各轮的齿数 构 件1 和 构 件5 的 转 速 转 向 如 图 示， 试 求 和 的 大 小 和 方 向。

题 6-19 题 6-20

6-20、图示为某电动卷扬机传动系统，已知各轮齿数为 。 试 求：
1) 传 动 比 ， 且 问 是 减 速 还 是 增 速。
2) 当 时 卷 筒 转 速。
