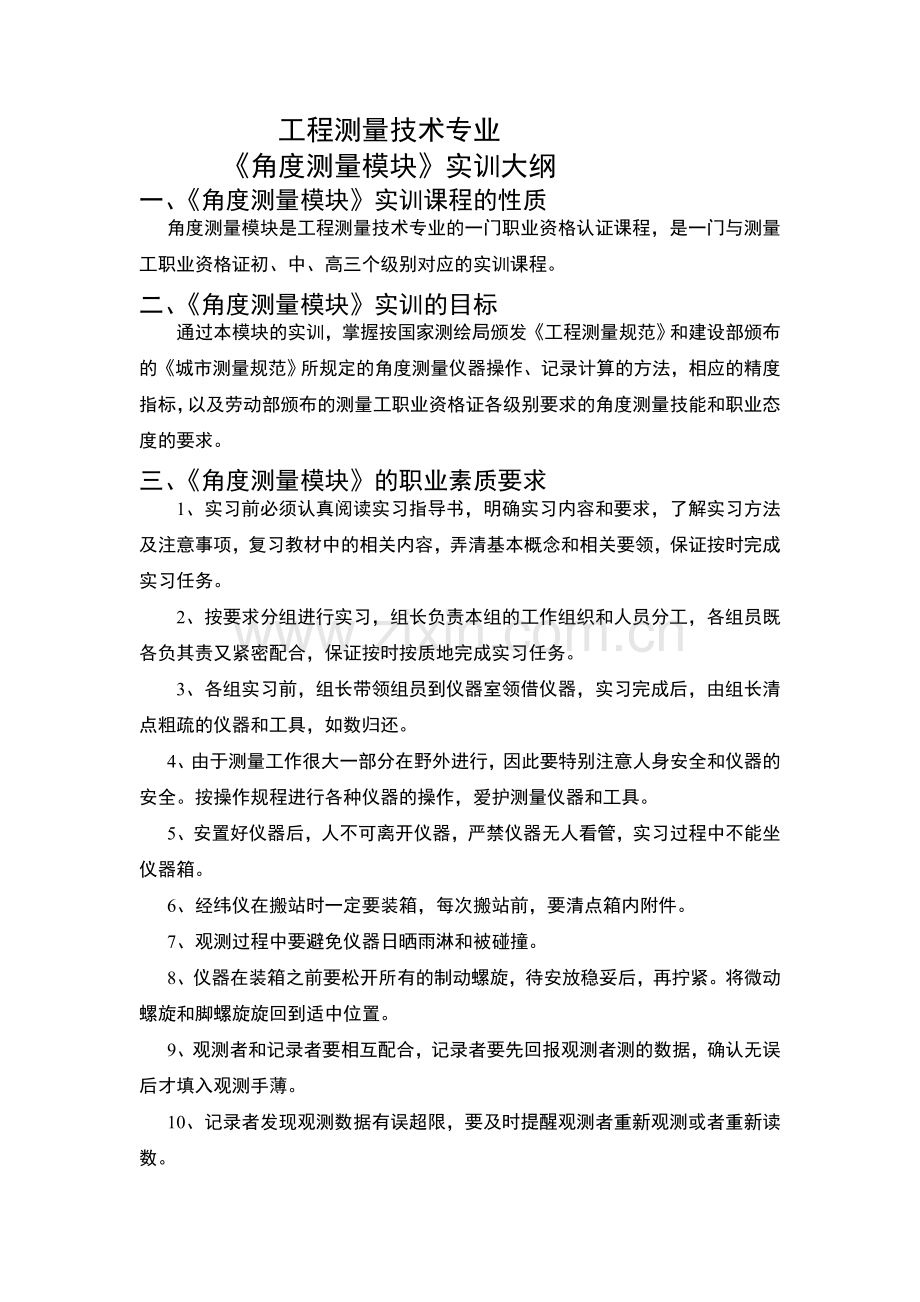

工程测量技术专业
《角度测量模块》实训大纲
一、《角度测量模块》实训课程的性质
角度测量模块是工程测量技术专业的一门职业资格认证课程，是一门与测量工职业资格证初、中、高三个级别对应的实训课程。
二、《角度测量模块》实训的目标
通过本模块的实训，掌握按国家测绘局颁发《工程测量规范》和建设部颁布的《城市测量规范》所规定的角度测量仪器操作、记录计算的方法，相应的精度指标，以及劳动部颁布的测量工职业资格证各级别要求的角度测量技能和职业态度的要求。
三、《角度测量模块》的职业素质要求
1、实习前必须认真阅读实习指导书，明确实习内容和要求，了解实习方法及注意事项，复习教材中的相关内容，弄清基本概念和相关要领，保证按时完成实习任务。
2、按要求分组进行实习，组长负责本组的工作组织和人员分工，各组员既各负其责又紧密配合，保证按时按质地完成实习任务。
3、各组实习前，组长带领组员到仪器室领借仪器，实习完成后，由组长清点粗疏的仪器和工具，如数归还。
4、由于测量工作很大一部分在野外进行，因此要特别注意人身安全和仪器的安全。按操作规程进行各种仪器的操作，爱护测量仪器和工具。
5、安置好仪器后，人不可离开仪器，严禁仪器无人看管，实习过程中不能坐仪器箱。
6、经纬仪在搬站时一定要装箱，每次搬站前，要清点箱内附件。
7、观测过程中要避免仪器日晒雨淋和被碰撞。
8、仪器在装箱之前要松开所有的制动螺旋，待安放稳妥后，再拧紧。将微动螺旋和脚螺旋旋回到适中位置。
9、观测者和记录者要相互配合，记录者要先回报观测者测的数据，确认无误后才填入观测手薄。
10、记录者发现观测数据有误超限，要及时提醒观测者重新观测或者重新读数。

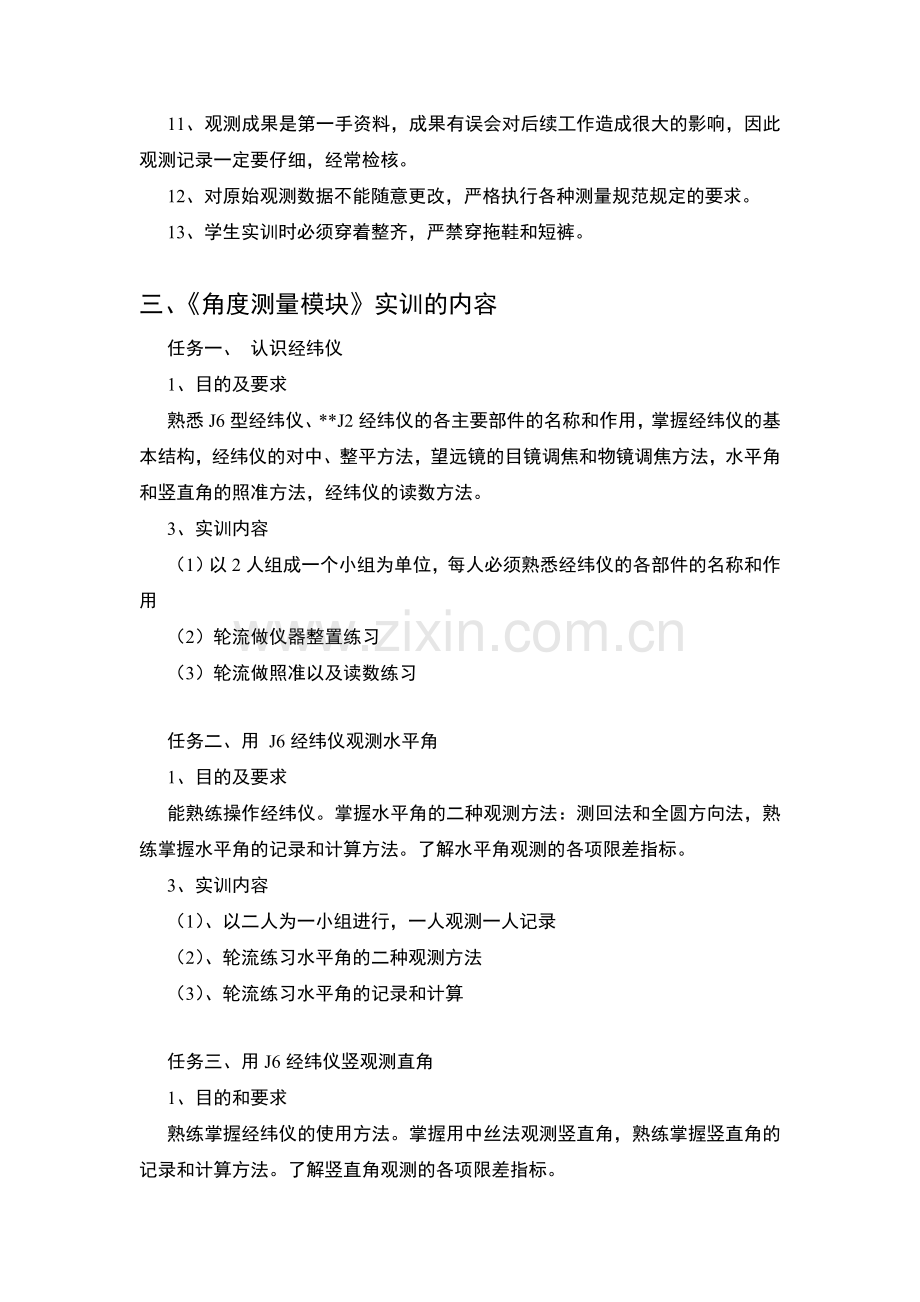

11、观测成果是第一手资料，成果有误会对后续工作造成很大的影响，因此观测记录一定要仔细，经常检核。
12、对原始观测数据不能随意更改，严格执行各种测量规范规定的要求。
13、学生实训时必须穿着整齐，严禁穿拖鞋和短裤。

三、《角度测量模块》实训的内容
任务一、 认识经纬仪
1、目的及要求
熟悉J6型经纬仪、**J2经纬仪的各主要部件的名称和作用，掌握经纬仪的基本结构，经纬仪的对中、整平方法，望远镜的目镜调焦和物镜调焦方法，水平角和竖直角的照准方法，经纬仪的读数方法。
3、实训内容
（1）以2人组成一个小组为单位，每人必须熟悉经纬仪的各部件的名称和作用
（2）轮流做仪器整置练习
（3）轮流做照准以及读数练习

任务二、用 J6经纬仪观测水平角
1、目的及要求
能熟练操作经纬仪。掌握水平角的二种观测方法：测回法和全圆方向法，熟练掌握水平角的记录和计算方法。了解水平角观测的各项限差指标。
3、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流练习水平角的二种观测方法
（3）、轮流练习水平角的记录和计算

任务三、用J6经纬仪竖观测直角
1、目的和要求
熟练掌握经纬仪的使用方法。掌握用中丝法观测竖直角，熟练掌握竖直角的记录和计算方法。了解竖直角观测的各项限差指标。
2、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流进行用中丝法观测竖直角
（3）、轮流进行竖直角的记录和计算

任务四、**用 J2经纬仪观测水平角
1、目的及要求
能熟练操作J2经纬仪。掌握水平角的二种观测方法：测回法和全圆方向法，熟练掌握水平角的记录和计算方法。了解J2经纬仪水平角观测的各项限差指标。
2、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流练习用测回法和全圆方向法观测水平角
（3）、轮流练习J2经纬仪水平角的记录和计算

任务五、**用 J2经纬仪观测竖直角
1、目的及要求
能熟练操作J2经纬仪。掌握J2经纬仪观测竖直角的方法，熟练掌握竖直角记录和计算方法。了解J2经纬仪竖直角观测的各项限差指标。
2、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流练习用J2经纬仪观测竖直角
（3）、轮流练习J2经纬仪竖直角的记录和计算

任务六、*用电子经纬仪观测水平角
1、目的及要求
了解电子经纬仪的结构、电子经纬仪各按键的功能、电了经纬仪的读数系统，能熟练操作电子经纬仪。掌握电子经纬仪观测水平角的方法，熟练掌握水平角记录和计算方法。了解电子经纬仪观测水平角的各项限差指标。
2、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流练习用电子经纬仪观测水平角
（3）、轮流练习经纬仪水平角的记录和计算

任务七、*用电子经纬仪观测竖直角
1、目的及要求
了解电子经纬仪的结构，电了经纬仪的读数系统，能熟练操作电子经纬仪。掌握电子经纬仪观测竖直角的方法，熟练掌握竖直角记录和计算方法。了解电子经纬仪竖直角观测的各项限差指标。
2、实训内容
（1）、以二人为一小组进行，一人观测一人记录
（2）、轮流练习用电子经纬仪观测竖直角
（3）、轮流练习电子经纬仪竖直角的记录和计算

任务八、**检校经纬仪
1、目的及要求
熟悉经纬仪各主要轴线间应满足的几何条件。
掌握经纬仪的检查与校正方法
2、实训内容
（1）、检校照准部水准管轴是否垂直于仪器竖轴。
（2）、检校十字丝纵丝是否垂直于仪器横轴
（3）、检校视准轴是否垂直于仪器横轴*
（4）、检校仪器的横轴是否垂直于仪器竖轴
（5）、检校经纬仪的指标差
八、几点说明：
1、高级工应掌握所有实训内容。
2、中级工除掌握加了*的内容。。
3、初级工应掌握掌握没加*的所有内容。
