工程—南段10KV高压架空线路迁移改造施工方案.docx

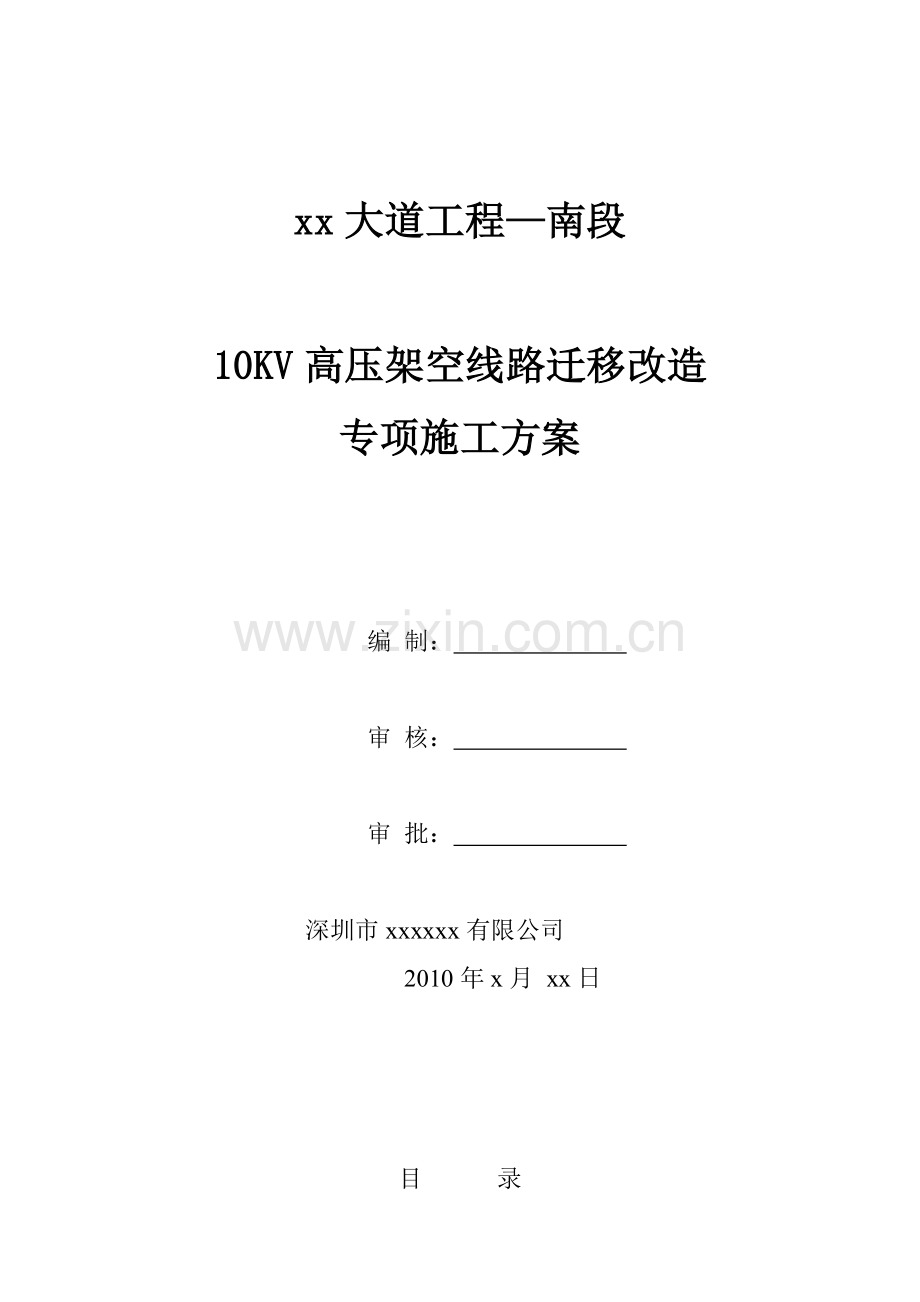

xx大道工程—南段

10KV高压架空线路迁移改造
专项施工方案

编 制：
审 核：
审 批：
深圳市xxxxxx有限公司
2010年x月 xx日

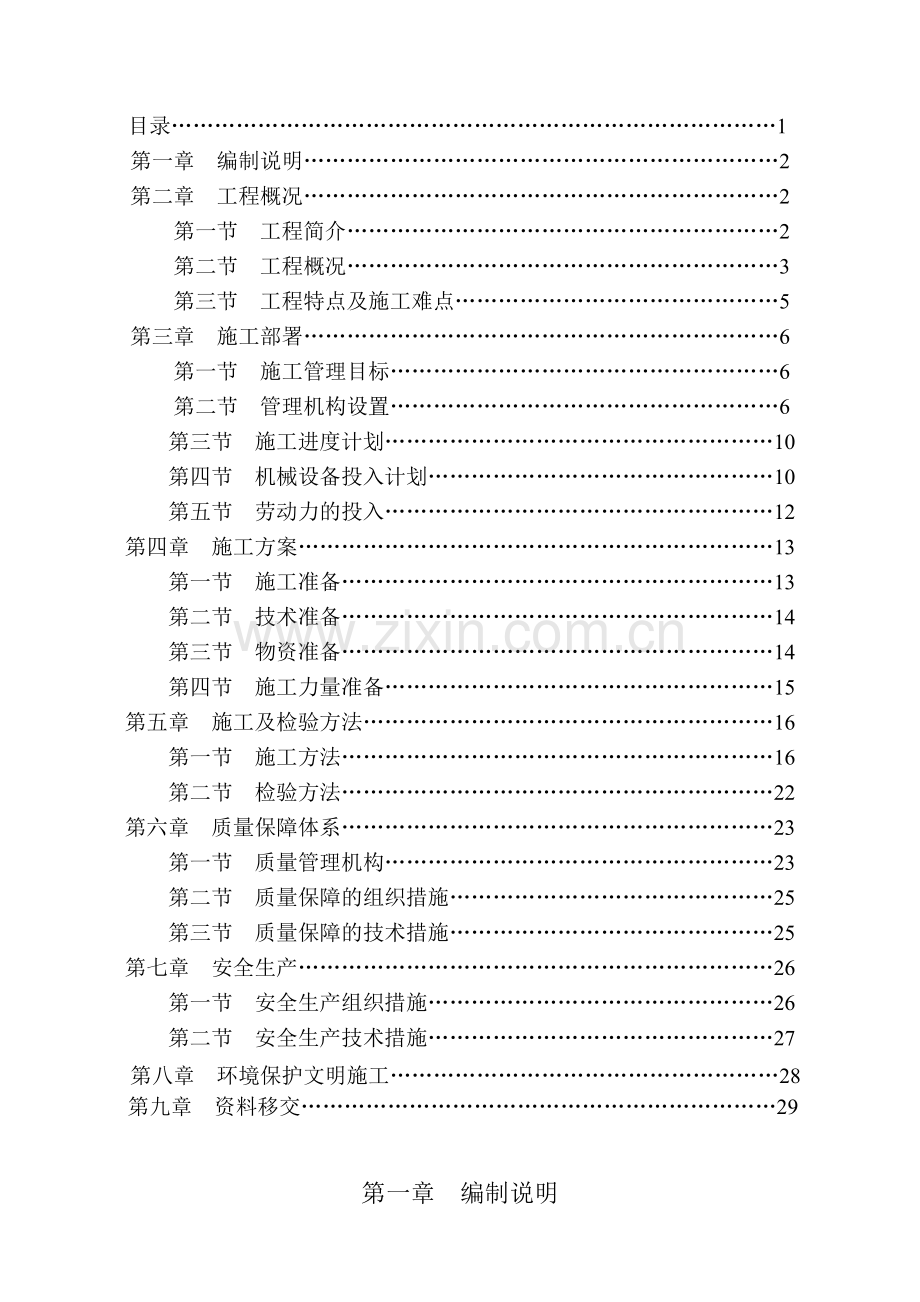

目　　　录
目录…………………………………………………………………………1
第一章　编制说明…………………………………………………………2
第二章　工程概况…………………………………………………………2
　　第一节　工程简介……………………………………………………2
　　第二节　工程概况……………………………………………………3
　　第三节　工程特点及施工难点………………………………………5
第三章　施工部署…………………………………………………………6
　　第一节　施工管理目标………………………………………………6
　　第二节　管理机构设置………………………………………………6
　　第三节　施工进度计划………………………………………………10
　　第四节　机械设备投入计划…………………………………………10
　　第五节　劳动力的投入………………………………………………12
第四章　施工方案…………………………………………………………13
　　第一节　施工准备……………………………………………………13
　　第二节　技术准备……………………………………………………14
　　第三节　物资准备……………………………………………………14
　　第四节　施工力量准备………………………………………………15
第五章　施工及检验方法…………………………………………………16
　　第一节　施工方法……………………………………………………16
　　第二节　检验方法……………………………………………………22
第六章　质量保障体系……………………………………………………23
　　第一节　质量管理机构………………………………………………23
　　第二节　质量保障的组织措施………………………………………25
　　第三节　质量保障的技术措施………………………………………25
第七章　安全生产…………………………………………………………26
　　第一节　安全生产组织措施…………………………………………26
　　第二节　安全生产技术措施…………………………………………27
第八章　环境保护文明施工………………………………………………28
第九章 资料移交…………………………………………………………29

第一章 编制说明
1.0.1 本施工组织设计作为指导《xxx10KV架空线路改造工程》（以下简称工程）建设施工全过程的重要技术文件。编制过程中对施工目标、项目管理机构的设置、材料计划、施工进度计划，机械设备、劳动力组织、施工现场平面布置等进行了充分的研究和部署，对主要分项分部工程的施工方法进行优化选择。对保证工程质量、保证安全生产、保证文明施工、环境保护和工期保证等措施进行全面合理的计划。对工程优质、高效、安全、文明施工具有重要的指导意义。
1.0.2 编制依据
1.0.2.1.由深圳供电规划院有限公司负责设计本项目工程10KV架空线路改造《施工图》；
1.0.2.2.《深圳市10kV及以下城市配电网建设与改造技术原则》；
1.0.2.3.《电力建设工程施工技术管理制度》；
1.0.2.4.电力建设、生产行业有关技术规范、规程、设计标准和技术性文件；
1.0.2.5.企业三项管理保障体系及相关的规章制度和程序文件；
1.0.2.6.《深圳市建设工程现场文明施工管理办法》。
1.0.2.7.广东省及深圳市关于工程质量、安全生产、文明施工及环境保护的有关法律、法规；

第二章 工程概况
第一节 工程简介
2.1.1.工程名称：xxxxx10KV线路迁移改造工程（南段）
2.1.2.建设地点：xxxxx
2.1.3.建设单位：
2.1.4.监理单位：
2.1.4.施工单位：

第二节 工程概况
2.2.1 主要工程内容：
2.2.1.1拆除部分：
2.2.1.1.2拆除BJ01143杆（xxx -xxx）至（xxx-杆塔xxxx）杆及架空线；
2.2.1.1.3拆除杆塔共14根、架空线2100米、电缆头120 mm2共8套；
2.2.1.2拆迁部分
2.2.1.2.1拆迁杆上变压器5台（其中315KVA共3台、200KVA共1台、80KVA共1台）、室内变压器（100KVA）1台、配电柜3台（PGL型）；
2.2.1.3新装部分
2.2.1.3.1新安装配电柜5台（XLW-21型）、四单元户外高压环网柜1套、五单元户外高压环网柜1套、户外高压计量柜1台、搬迁（100KVA）1台；
2.2.1.4电缆顶管PE150长570米；
2.2.1.5 电缆敷设YJV22-15kV-3×300 长993米；
2.2.1.6 加强型铁塔1座；
2.2.1.7 电缆冷缩终端头（户外）120mm2共3套，电缆冷缩终端头（户内）120mm2共6套，电缆冷缩终端头（户外）300mm2共2套，电缆冷缩终端头（户外）300mm2共6套；
2.2.1.8 电缆转角井（2根）3座，电缆转角井（2根）2座；
2.2.1.9四单元环网柜安装1台，五单元环网柜安装1台（包括基础及安全围栏）
2.2.1.10氧化锌避雷器2组，隔离开关2组。
2.2.2主要工程量表
序号
名 称
型号及规格
单位
数量
备注
新建工程
1
新装户外环网柜
四单元充气柜
组
1

2
新装户外环网柜
五单元充气柜
组
1

3
新装户内环网柜
XGN15-12
组
1

4
新装高压计量柜
XGN15-12
组
1

5
氧化锌避雷器
Y5WS-17/50FT
组
2

6
隔离开关
GW9-10G-630TH
组
2

7
新装计量开关柜
XL-21
台
1

8
高压电缆
YJV22-15KV-3*300mm2
米
993

9
高压电缆
YJV22-15KV-3*120mm2
米
55

10
户外电缆终端头
冷缩，15KV，配3*300 mm2
套
2

11
户内电缆终端头
冷缩，15KV，配3*300 mm2
套
6
变压器台架用
12
户外电缆终端头
冷缩，15KV，配3*120 mm2
套
3

13
户内电缆终端头
冷缩，15KV，配3*120 mm2
套
6

14
低压电缆
VV22-4*300+1*150 mm2
米
235

15
户外电缆终端头
热缩，1KV，配4*300 mm 2
套
10

16
玻璃钢管
φ150，厚8mm
米
445

17
玻璃钢管
φ100，厚4.5mm
米
25

18
顶管
PE150
米
570

19
10KV铁塔
H=13M
座
1

20
铁塔基础

座
1

21
户外设备接地

组
2

22
电缆保护槽钢
[10*3500
根
8

23
2根电缆直通井
普通型
座
3

24
4根电缆直通井
普通型
座
2

25
户外环网柜基础及围栏
砖基、砼盖板、镀锌钢管
座
2
镀锌钢管
26
电缆标示村桩
砼制
个
50

27
破复一般砼路面

M2
4

拆除工程
1
拆除砼杆
φ190*15000
根
14

2
拆除架空线
JKLGYJ-12KV-185mm2
米
2100

3
拆除电缆头
120mm2
套
8

拆迁工程
1
拆迁杆上变压器
S9-315KVA共1台、S9-200KVA共2台、S9-80KVA共1台
台
5
2台迁入新建电房
2
拆迁室内变压器
S9-100KVA
台
1
迁入新建电房
3
拆迁配电柜
XLW-21五台、PGL2共3台
台
8

2.2.8气象条件见表2.2.8.1
表2.2.8.1气象条件表
气象条件
工 况
气温℃
风速m/s
最高气温
+40
0
最低气温
0
0
最大风速
0
35
年平均气温
+20
0
安装情况
5
10
大气过电压
+15
15
内部过电压
+15
18
雷电日
74—80日/年

第三节 工程特点及施工难点
2.3.1xxxxx10KV线路迁移改造工程（南段）的施工地点位于人口密集的工业区及住宅区内，还有主要市政道，施工难度较高，只要是行人较多，材料运输、搬迁困难。
2.3.2xxxx10KV线路迁移改造工程（南段）施工时间短，工程任务重、时间紧迫，必须采取科学管理、合理组织和行之有效的经济手段保障按期完工。

第三章 施工部署
第一节 施工管理目标
3.1.1 施工组织的指导思想是：以质量为中心，采用《质量管理和质量保证》系列标准，建立健全工程质量保证体系。编制项目《质量计划》及《质量管理实施细则》。强化施工质量目标责任制。选配高素质、懂管理、施工经验丰富的项目经理及工程技术人员参加管理工作，组成项目管理班子。施工中积极采用新技术、新工艺，使用新材料、新设备；精心组织施工，严格控制施工进度，严把质量关，真正做到严格管理、文明施工、保质量，保安全，保进度。
3.1.2质量目标：xxx10KV架空线路改造工程，该工程能否顺利完工关系到整体工程施工，必须确保工程验收一次性达到合格标准。施工进程中将采取科学合理的施工组织方案；保证项目管理高效运转，现场施工顺畅开展，后勤保障有力。确保总工期在10天内完成。
3.1.3安全环保目标：作好防范各类人为事故、机械及设备损坏事故反措预案。特别要杜绝重大人身伤亡、大设备、大机械损坏和恶性交通事故的发生。建立行之有效的环保制度，最大限度减少绿化破坏和废物对环境的影响。
3.1.4文明施工目标：落实市政府有关“净、畅、宁”工程文明施工的具体要求，教育全体员工讲文明，讲礼貌，杜绝各类违纪现象发生；施工现场布置规范；工具、材料摆放整齐，标识明确，坚决克服习惯性违章。
3.1.5科技进步目标：充分发挥广大职工群众的聪明才智，集思广益采纳合理化建议，贯彻“科学技术是第一生产力”的指导方针。在施工中积极采用成熟的科技成果和现代化管理技术，改善工艺，提高质量，缩短工期，降低成本，减少伤害。
3.1.6服务回访目标：贯彻执行公司一贯的工程服务回访制度，建立回访登记卡。确保在工程施工完成交付运行使用后建设单位无后顾之忧。

第二节 管理机构设置
3.2.1 为了对工程进行系统化的、科学的管理，确保工程优质、高效、安全、文明的施工管理目标的实现。我公司将根据本工程的特点，按项目管理的基本原理，实行项目经理负责制。成立以项目经理为核心的项目经理部，对工程进行全权管理，主要管理人员由项目经理从公司各部门择优选拔。
3.2.2 施工组织机构网络见图3.2.2.1

图3.2.2.1 施工组织机构网络图

项目经理

安质环保部

项目总工程师

供应保障部

工程部

经营部

电气队

线路施工队
土石队

3.2.3 管理层职责分工详见表3.2.3.1
表3.2.3.1管理层职责分工表
部门、岗位
职 责 和 权 限
项
目
经
理
1、项目经理对项目施工的质量、安全及环境保护负全面责任，保证国家和地方有关安全生产、环境保护等法规和公司质量方针，安全方针在本工程项目的全面贯彻执行。
2、代表公司处理与本工程项目有关的外部关系，负责做好各方面的协调工作，处理本工程中各项重大事宜，负责建立与质量体系、安全体系、文明施工等相适应的机构并明确其职责和权限，监督其有效运行；
3、运用有效的领导方法，激励员工士气，提高工作效率，确保工程按合同期完工；
4、负责

项
目
总
工
程
师
1、协助项目经理工作，主持工程项目的技术管理及施工图纸会审工作；
2、负责本项目质量方针的贯彻实施，确保质量体系有效运行，确保各分项分部工程质量目标的实现。
3、主持编制施工方案，审查作业指导书、质量保证措施、安全保证措施并报上级批准；
4、主持本项目的施工图会审工作。配合项目经理编制本项目的施工组织设计和质量计划。负责审批各工序作业技术导则、实施方案、审查施工方法和质量保证体系是否完备合理。
5、负责主持分项分部工程的开工条件的准备，审查分项分部工程完工是否符合条件。

工
程
部
负
责
人
1、 在项目总工程师领导下，开展施工技术管理 、质量管理、安全管理工作。
2、 负责组织各级施工人员实施施工组织设计、质量计划，组织编制分项分部工程施工方案。质量、安全技术措施和文明施工的保证措施。
3、 负责工程的工程计量工作。
4、 负责与设计代表、监理工程师联系沟通，即时反馈有关信息，负责设计变更的落实和管理。负责申请、组织中间验收和转序交接工作，组织参加工程的竣工验收。
5、 参加材料 、器材进场自检和组织进场报检工作。
6、 负责项目部各关联单位文件收、发、保管和存档工作。
7、 监督和指导施工队（班）正确据实填写各种施工纪录表格，组织各工序，分项分部工程评级。
经
营
部
负
责
人
1、 负责本项目的经营管理工作，按工程进度计划、负责劳动力、资金配置的计划成本安排。
2、根据施工进度和资源情况，负责阶段计划的调整。
3、组织施工成本分析和管理，制定最佳资金使用办法，控制非生产性费用支出。
4、 负责工程资料的整理、审核编制竣工资料和移交等工作。
5、 负责劳动保护、医疗、保险有关工作的管理。
供
应
部
负
责
人
1、 根据施工进度计划和施工方案制定设备配置计划，并负责组织落实。
2、 负责工程机械、车辆的日常管理，确保机械设备的完好。
3、 负责采购、保管、供应具体事务。施工区段设备材料使用情况的管理，加强边角余料的回收工作。
4、 收集整理各种设备、材料质量证明文件和资料，配合监理工程师进行有关的鉴证取样，并收集检（试）验报告。
5、 负责工程的后勤保障工作。
安
质
环
保
部
负
责
人
1、 制定工程安全工作目标计划，制定各专业施工队安全生产责任制，并签订安全目标责任书。
2、 监督、检查施工中各专业、施工队安全生产管理和安全生产目标的执行情况。
3、 负责对工程施工中各专业施工队进行检查和考核，按安全生产责任书的规定，对违章作业、违章指挥的现象进行处罚。
4、 负责对施工进程中的重点工艺环节、质量控制点进行检查，对分项分部工程的转序进行质量评估，杜绝不合格的分项分部转序。
5、 制定工地烟火管治条例和生产用火的申报、审批内控管理体系。
6、 制定工地环境保护，绿化保护的具体方法，建立内控体制。
7、 加强工地安全生产、施工质量、环保防火的现场检查，保证各项规章制度得到贯彻和执行。
8、 认真做好各项纪录，定期对工地的安全、质量、环保等进行评估，对出现的新问题，新情况及时制定对策。
施
工
队
长
1、 严格按项目部的计划安排合理组织本队施工力量，安全优质的完成计划指定的施工任务。
2、 严格执行项目部制定的各项规章制度、施工方案、质量标准和安全文明施工的各项规定。
3、 及时发现施工过程中的新情况、新问题，并及时向项目部有关负责人汇报。
4、 发动全体施工人员研究、探索新工艺、新方法，改善施工条件，提高质量，加快进度。
5、 及时掌握本队人员的思想动态，健康状况，合理调配劳动力。
6、 负责本队施工区段的环保和文明施工，处理好其它施工单位相互关系，注意同其它施工区段的协作。

第三节 施工进度计划
3.3.1 本工程按要求配合该地段的挡土墙安全隐患整体工程施工，施工组织设计具体内容不会发生变化，工程完工时间也不会发生变化（不可抗力因素除外）。
3.3.2 各专业工种分项分部工程及总工期计划工程施工进度计划图见图3.3.2.1。
3.3.3 认真做好工开工前的前期工作。工程开工前，立即成立项目经理部，委派有相关工程施工经验的干部为项目经理，以便项目部能立即开展工作，通过积极与工程发包人工程师、监理工程师及土建项目负责人沟通斯社，落实好项目部进场的临时设施，尽快组织施工队伍及施工机械设备进场，工程顺利开工。
3.3.4 工程相关手续办好后，即开始办理xxx10KV架空线路改造工程的开工准备，及时完成供电部门各项审批，不因此阻滞工程的进展；同步完成工程资料的收集整理工作，提前申请供电部门验收，保障工程竣工验收、送电。

第四节 机械设备投入计划
3.4.1 本工程由于电缆埋管沿道路市绿化带开挖，电缆敷设地方有很多杂七杂八的堆方物。为工程顺利施工，我公司在组织足够的人力投入的同时，投入足够量的施工机具进场施工。
3.4.2 所有计划投入工程施工的机具、设备、仪器、仪表、安全工具在进场前，由安质环保部组织进行一次全面的性能检查。确保进场设备性能可靠，无不安全隐患。施工过程中定期进行安全检查，发现不安全隐患及时处理，决不允许带病作业。
3.4.3 对燃油设备进行排放检测，排放不达标的燃油设备不得进入施工现场，控制噪音过大的设备的使用。

施工进度计划图3.3.2.1
施 工 进 度 计 划
日 期
工 作 内 容

1
2
3
4
5
6
7
8
9
10

铁塔基础开挖
及浇捣

电缆沟槽开挖
（顶管）

电缆保护管埋设

变压器台架安装

铁塔组立

变压器安装

配电柜安装

环网柜安装

试验

电缆头制安

验收送电

资料整理交工

3.4.4 计划投入施工的主要机械设备见表3.4.4.1
表3.4.4.1主要施工机械、设备表
序号
设备器具
名称
型 号
品 牌
产 地
投入量
备 注
1
工程指挥车

三菱吉普
日本
1台

2
运输车
东风EQ140
解放
国产
1台
5T
3
运输车

庆铃
国产
1台
2.5T
4
登高器材

国产
1批

5
吊车
YQ-20T
柳州
国产
1台

6
柴油发电机
QF-15KW/3

江苏
1台

7
小车
长安雨燕

1台

8
柴油风炮
QY-20-40L
开岩
江西
3台

9
水泵

白云
广州
2台

10
机动绞车
5T

佛山
3台

11
人力绞车
3T

自制
3台

12
自动煨管机
S-250
益塑
台湾
1台

13
全站仪
CL-18P
理光
桂林理光
1台

14
高压发生器
V-32
汉测
武汉高所
1台

15
10kV验电器
10kV

2台

16
液压端子钳
CY0-420w

2套

17
液压电缆剪

2套

18
电动切割机
EXCBS-75

1台

19
氧气切割机
BESTCVT-60
韶光
韶关机械厂
1台

20
放线滑车

自制
4台

21
电缆放线架

自制
4套

22
接地摇表
ZC-8
苏仪
苏州仪表厂
2台

23
电动摇表
TM25-2500V
雷生
英国
1台

24
人力斗车

自制
4台

第五节 劳动力投入
3.5.1 由于工程施工线路多（双回路），为合理配备劳动力，科学安排工程进度，因此需将全线按地理位置，专业不同分划几个施工区段实现人力。
3.5.2按施工组织规划组建线路施工队，负责完成各自辖段沟槽基坑开挖、铁塔基础施工、电缆保护管埋设、电缆井环网柜基础井修筑、管面修复施工。该部分工程是整体施工的基础工作，其完成的质量与工期直接影响本工程的进展和整体质量。
3.5.3组建电气队，负责完成铁塔组立、环网柜、变压器、配电柜安装、电缆敷设，所有设备安装及试验。
3.5.4在工程整体开工前项目部按施工图设计对工地进行实地测量，划定最佳电缆埋设路径。
3.5.6各施工队辖段主要工程量分配及人员配备估算
3.5.6.1 线路施工队
负责电缆沟槽开挖、电缆保护管（顶管由专业顶管施工单位负责）的埋设，接地安装、回填土、路面修复、电缆沟检查疏通，揭和盖电缆沟盖板等施工。
3.5.6.2电气队
负责铁塔、环网柜、变压器、配电柜安装，电缆敷设，线路架设及拆除，，电缆试验，连接设备，系统调试等工作。

第四章 施工方案
第一节 施工准备
4.1.1施工组织准备是工程施工任务的首要阶段，为工程的施工建设建立必要的技术和物质条件，统筹安排施工力量，合理分配各施工区段的施工任务和劳动配置。合理利用资源、妥善安排生活设施等都是具有重要作用。
4.1.2按工程按要求，准时进场开工。项目部拟提前作好准备工作，以便在各专业施工队进场作业时，工地现场管理机构能正常运转，设备物资供应、后勤保障能即时跟进。

第二节 技术准备
4.2.1 施工技术准备在工程施工管理的全过程中，对工程质量，施工进度、安全生产、文明施工，降低工程的施工成本等各个环节具有关键性的指导作用。
4.2.2 组织项目部各级技术管理人员和各专业、施工区段负责人，认真熟悉、审查施工图设计。学习项目工程的具体内容，充分了解和掌握施工设计的具体要求。
4.2.3 组织各级技术管理人员、各专业施工区段负责人学习与工程有关的技术标准和验收规范。
4.2.4 组织专业技术管理人员到现场了解工程的施工条件和工地环境。
4.2.5 组织编制分项分部施工组织设计，质量保证措施，安全管理等方面的规章制度。
4.2.6 结合工地的实际需要，有针对性的编制《工地运输车辆管理手册》、《电力电缆施工工艺导则》和《工地烟火管治及施工用火管理办法》等特殊作业的有关技术性文件。经同级有关部门审查后颁布实施。
4.2.7 对拟参加电缆敷设、电源接驳送电的有关人员，组织学习《电业安全生产工作规程》（DL409-1991，DL408-1991），并进行考核。
4.2.8 由项目部组织各级技术、管理人员、专业区段负责人，进行工程技术交底，详尽讲解工程情况、施工特点、进度计划及工期要求，主要的施工方法及技术要求；质量保证、安全文明施工措施及要求等。
4.2.9 编制施工图预算和施工预算，量化工程进度计划，材料供应计划，劳动计划安排，为工程经营活动分析、控制成本、工程决算提供依据。

第三节 物资准备
4.3.1 由于本工程工期紧，材料、设备使用量较大，为确保工程在建设过程的材料、设备及时供应，公司自筹资金作为工程的启动和部分流动资金。
4.3.2 建筑材料拟就地采购，按工程进度计划与供应商签订供货合同，保障供应。
4.3.3 铁塔、环网柜、线路器材、电缆等材料按进度计划选择产品质量好，售后服务优良的大型生产厂家，签订供货合同，保证按时供应。
4.3.5 现场准备
4.3.6 根据工程进度的要求对拟投入施工的机械设备进行进场前安检。

第四节 施工力量准备
4.4.1 根据施工的实际需要，结合我公司的具体情况，拟投入的主要管理人员见表4.4.1.1。
表4.4.1.1 项目管理班子配备情况表

序
号

职 务

姓名

职称
上岗资格证明
证书名称
级别
证号
专业
1
项目经理
xxx
工程师
项目经理证（建造师）
一级
xxxx
建筑
2
技术负责人
xxxx
高级工程师
高工证

xxxx
工民建
3
施工员
xxxx
助理工程师
施工员证

xxxx
工民建
4
质量员
xxxx
工程师
质量员证

xxxx
经济管理
5
安全员
xxxx
安全员
安全员证

xxxx
工民建
6
材料员
xxxx
助理工程师
材料员证

xxxx
工民建
7
预算员
xxxx
助理工程师
预算员证

xxxx
工民建
8
资料员
xxxx
助理工程师
资料员证

xxxx
工民建

4.4.2 劳动力的配备情况见表4.2.2.1投入工程施工人员配备表。
表4.2.2.1　工程施工人员配备表
序号
专业或工种
主要施工任务
投入人数
1
线路工
沟漕、基坑开挖、电缆管埋设、接地装置安装等
6人
2
电气工
铁塔组立、环网柜安装、导线拆除等
8人
3
电气工
电缆调试、电缆驳接、电缆终端头头制作
2人
4
驾驶员
车辆驾驶、起重机械操作
3人
5
饮事工
餐饮加工、工地送餐
2人

4.3 生活卫生设施准备
4.4配备专用的车辆，按时向各施工段送餐和饮用水，保证员工身心健康。
4.5各施工队，施工段配备专用急救药箱，常备应急药品。项目部要与当地就近的卫生医疗机构取得联系，保证工地发生意外事故时，能得到及时救助。

第五章 施工及检验方法
第一节 施工方法
5.1.1本工程属一般电力安装工程，施工方法、施工工艺较为成熟。试验方法和要求均可采用国家现行施工和验收规范，根据本工程的实际情况施工和检验执行或参照执行《电气装置工程施工及验收规范》的有关规定。
5.1.2电力电缆施工，电缆保护管敷设执行的规范和条款：
5.1.2.1电力电缆的运输与保管执行《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）第一章《总则》；第二章《运输与保管》的有关规定。
5.1.2.2电缆保护管敷设执行《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）第三章《电缆管的加工及敷设》的规定。
5.1.2.3电缆敷设执行《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）第五章《电缆敷设》第一节、第二节的规定。
5.1.2.4电缆终端和中间头的制作执行《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）第六章《电缆终端和接头的制作》第一节、第二节的规定。
5.1.3接地装置安装执行的规范和条款：
5.1.3.1电气的接地执行《电气装置安装工程接地装置施工及验收规范》（GB50169-92）第二章《电气装置的接地》第一节、第二节、第三节、第四节的规定。
5.1.4 电缆及保护管施工
5.1.4.1本项目电缆保护采用玻璃钢管DN100保护，电缆敷设经过载荷路面、过建筑物墙体、与其他专业管道平行交叉及电缆线路可能受腐蚀、震动、机械损伤等危害时均应电缆保护玻璃钢管埋设深度均为0.8米，在混凝土路面下埋设时，以砼包封，确保载荷。
电缆过路穿管保护安装图
5.1.4.2电缆保护管口均做成喇叭形，去除毛刺，电缆穿管后，管口用胶泥封堵。
5.1.4.3电缆、保护管施工前，一定要复核路径上的测量点距离，并按图纸要求请示有关部门到现场察看，办妥施工手续，批准才能正式动工开挖。
5.1.4.4线管暗敷时，应尽量减少弯管，不宜穿过建筑物基础，在穿过建筑物基础时应加保护管保护。在穿过建筑物伸缩沉降缝时，做好补偿保护装置，且能活动自如。
5.1.4.5电缆施放前应全面检查所有导轮的放置是否稳妥，特别是转弯处的导轮是否已补强，以防电缆在牵引过程中被压损，还应对卷扬机，绞盘刹车及全线的通讯联络的准备情况进行详细的检查。
5.1.4.6施放电缆时应保持在导轮上通过，并注意电缆的外护套不能与混凝土摩擦及导轮的支架碰撞，也不能将电缆从高处往低处乱丢，应小心轻放，以防造成施工隐患。
5.1.4.7本工程电缆的最小弯曲半径R≥2．0米电缆敫设安装时要注意对弯曲半径的控制。电缆敷设时，必须注意对电缆牵引力的控制，并取用合理的牵引方式、位置牵引设备的容量，以防在牵引时损坏电缆。
5.1.4.8铁塔组立时要求塔体一定垂直于地面，基础螺母拧紧，另封C10砂浆保护，接地点应与接地母线连接。
5.1.4.9环网柜安装时，应与基础面平衡，基础井内外批砂浆，同时与接地网连通并焊接好，接地线用镀锌材料，外壳应可靠接地。
5.1.4.10变压器的安装
5.1.4.10.1开箱检查
1）变压器开箱检查人员应由建设单位、单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。同时设备上应设置铭牌，并登记造册。
　4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
　5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
5.1.4.10.2变压器安装
　1）变压器型钢基础的安装
　　（a）型钢金属构架的几何尺寸、应符合设计基础配制图的要求与规定，如设计对型钢构架高出地面无要求，施工时可将其顶部高出地面100mm。
　　（b）型钢基础构架与接地扁钢连接不宜少于二端点，在基础型钢构架的两端，用不小于40X4mm的扁钢相焊接，焊接扁钢时，焊缝长度应为扁钢宽度的二倍，焊接三个棱边，焊完后去除氧化皮，焊缝应均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。
　　2）变压器二次搬运
　　（a）二次运输为将变压器由设备库运到变压器的安装地点，搬运过程中注意交通线路情况。到地点后应做好现场保护工作。
　　（b）变压器吊装时，索具必须检查合格，运输路径应道路平整良好。根据变压器自身重量及吊装高度，决定采用何种搬运工具进行装卸。
　　5.1.4.10.3变压器本体安装
　　（a）变压器安装可根据现场实际情况进行，如变压器室在首层则可直接吊装进室内；如果在地下室，可采用预留孔吊装变压器或预留通道运至室内就位到基础上。
　　（b）变压器就位时，应按设计要求的方位和距墙尺寸就位，横向距墙不应小于800mm，距门不应小于1000mm，并应适当考虑推进方向，开关操作方向应留有1200mm以上的净距。
　　（c）装有滚轮的变压器，滚轮应转动灵活，变压器就位后，应将滚轮用能拆卸的制动装置固定。或者将滚轮拆下保存好。
　5.1.4.10.4变压器附件安装
（a）干式变压器一次元件应按产品说明书位置安装，二次仪表装在便于观测的变压器护网栏上。软管不得有压扁或死弯，富余部分应盘圈并固定在温度计附近。
（b）干式变压器的电阻温度计，一次元件应预装在变压器内，二次仪表应安装在值班室或操作台上。温度补偿导线应符合仪表要求，并加以适当的附加温度补偿电阻，校验调试合格后方可使用。当与封闭母线连接时，与套管中心应与封闭母线中心线相符，变压器外壳中性接地点应与接地母线连接。 5.1.4.11杆上变压器台架安装
1）杆上变压器台架的电杆在设计未作规定时，其埋设深度不宜小于2.0 m，必须安装牢固，水平倾斜不应大于台架根开的1/100；一、二次引线应排 列整齐、绑扎牢固；变压器安装后套管表面应光洁，不应有裂纹、破损等现象；套管理压线螺栓等到部件应齐全，且安装牢固，油枕油位正常，外壳干净；变压器外壳应可靠接地；接地电阻值应符合规定。
2）跌落式熔断器安装时各部分零件完整，安装牢固；转轴光滑灵活，铸件不应有裂纹、砂眼，瓷件良好，熔断管不应有吸汗潮膨胀或弯曲现象；熔断器安装牢固、排列整齐、高低一致，熔管轴线与地面的垂直夹角为15。-30。为宜，动作灵活可靠、接触紧密，合熔丝管时上触头应有一定的压缩行程；上下引线应压紧，与线路导线的连接应紧密可靠。
3）杆上避雷器安装时应检查瓷件是否良好，瓷套与固定抱箍之间应加垫层；安装牢固、排列整齐、高低一致、相间距离不小于350mm；引下线应短而直，边接紧密，采用绝绝缘线时，其截面上引线应不小于16 mm2；下引线应不小于25 mm2，与电气部分连接，不应使避雷器产生外加应力；引下线应可靠接地、接地电阻值应符合规定。
4）杆上隔离开关安装时应检查瓷件是否良好、安装牢固，操作机构动作灵活；隔离刀头体合闸时应接触紧密，分闸时应有足够的空气空间隙；与引线地连接应紧密可靠，隔离刀头体分闸时应合使静触头带电地。
5）如果装有大容量（315KVA）或以上的变压器，在台架中心设立槽钢顶，防止变压器因过重而导致下落。
5.1.4.11配电柜安装
1）设备要求 柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。 2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。
3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

第二节　检验方法
5.2.1本工程的电气检验方法及执行规范均执行《电气装置安装工程电气设备交接试验标准》（GB50150-91），以下简称（GB50150-91）。
5.2.2电力电缆检验执行（GB50150-91）第十七章《电力电缆》的规定。
5.2.3接地装置检验执行（GB50150-91）第二十六章《接地装置》的规定。

第六章 质量保障体系
第一节　质量管理机构
6.1.1为加强工程质量管理保证工程施工质量，项目部针对本工程的特点，拟建立在项目经理领导下，由质安环保部、工程部具体实施的三级质保检验内控体系。

内控体系结构网络图见图6.1.1.1
图6.1.1.1　三级质保检验内控网络图

项目经理

工程部
质安环保部
