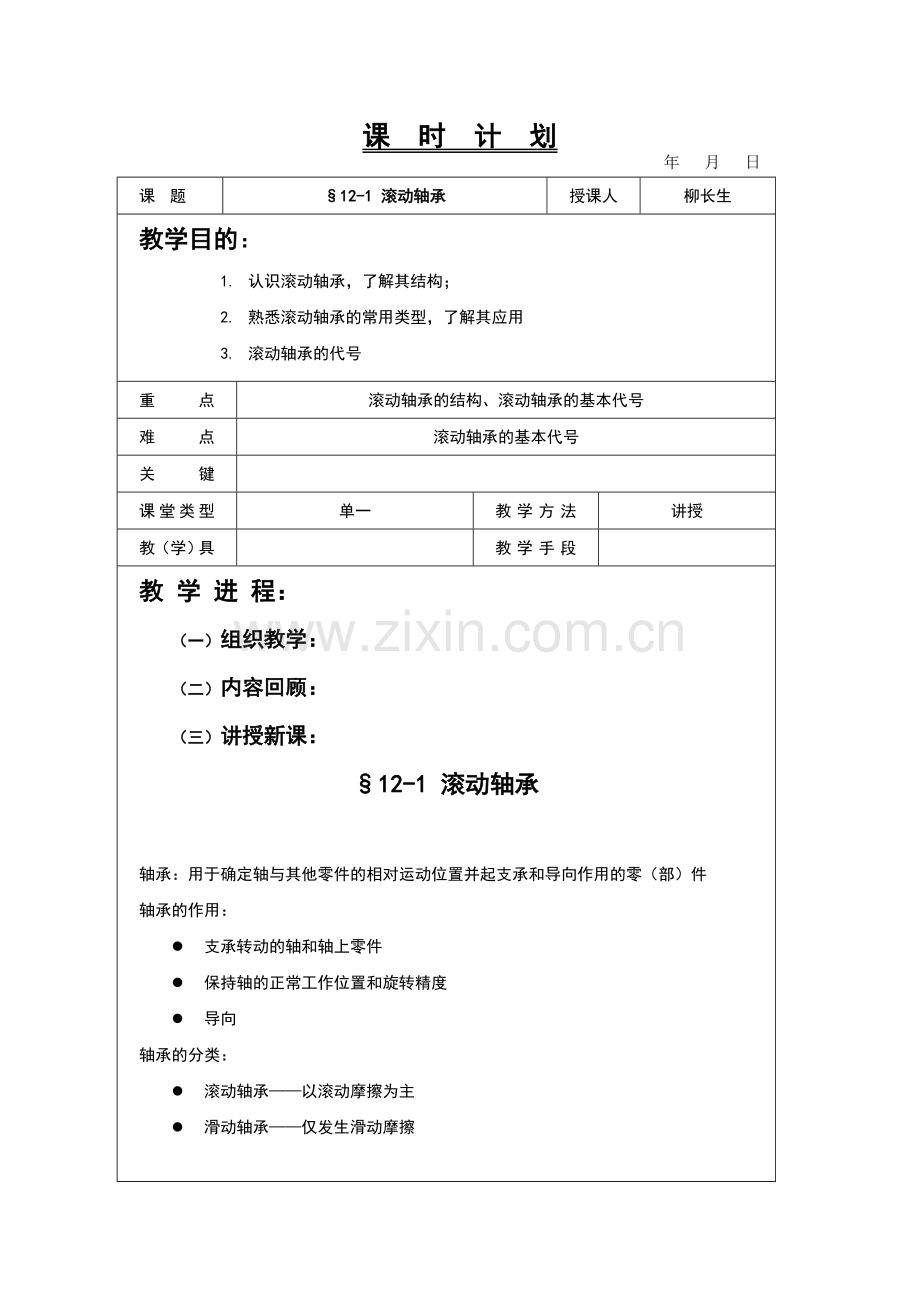

课题
§12-1 滚动轴承
授课人
柳长生
教学目的：
1. 认识滚动轴承，了解其结构；
2. 熟悉滚动轴承的常用类型，了解其应用
3. 滚动轴承的代号
重点
滚动轴承的结构、滚动轴承的基本代号
难点
滚动轴承的基本代号
关键

课堂类型
单一
教学方法
讲授
教（学）具

教学手段

教 学 进 程：
（一） 组织教学：
（二） 内容回顾：
（三） 讲授新课：
§12-1 滚动轴承

轴承：用于确定轴与其他零件的相对运动位置并起支承和导向作用的零（部）件
轴承的作用：
l 支承转动的轴和轴上零件
l 保持轴的正常工作位置和旋转精度
l 导向
轴承的分类：
l 滚动轴承——以滚动摩擦为主
l 滑动轴承——仅发生滑动摩擦

内圈
外圈
滚动体
保持架——分隔相邻滚动体，减少滚动体之间的碰撞和摩擦
内外圈上设滚道
一、 滚动轴承的结构

1． 滚动轴承的结构

2． 滚动体形状：球、圆柱滚子、圆锥滚子、球面滚子、滚针等
二、 滚动轴承的类型
1． 调心球轴承
1) 类型代号：1
2) 基本特性：主要承受径向载荷，自动调心，允许角偏差<2º~3º
3) 应用：刚度较小的轴
2． 圆锥滚子轴承
1) 类型代号：3
2) 基本特性：同时承受较大的径向和轴向载荷，内外圈可分离，成对使用
3) 应用
3． 推力轴承
1) 类型代号：5
2) 基本特性：只能承受单向轴向载荷，
3) 应用：轴向载荷大，转速不高
4． 深沟球轴承
1) 类型代号：6
2) 基本特性：主要承受径向载荷，摩擦阻力小，极限转速高，价格低廉
3) 应用：
5． 角接触球轴承
1) 类型代号：7
2) 基本特性：同时承受径向和轴向载荷，
3) 应用：转速较高，同时承受径向、轴向载荷

6． 圆柱滚子轴承
1) 类型代号：N
2) 基本特性：只能承受纯径向载荷，承载能力较大，极限转速低
3) 应用：冲击
三、 滚动轴承的代号
滚动轴承代号由前置代号、基本代号、后置代号三部分组成，基本代号是核心
前置代号
基本代号
后置代号
五
四
三
二
一
1
2
3
4
5
6
7
8

轴承类型代号
尺寸系列代号
内径代号
内部结构代号
密封、防尘与外部形状变化代号
保持架及其材料代号
轴承材料代号
公差等级代号
游隙代号
配置代号
其他代号
宽度（高度）系列代号
直径系列代号
组合代号

1． 基本代号：表示轴承的基本类型、结构和尺寸
1) 轴承类型代号：
见p136表12-3
2) 尺寸系列代号：两位数字。前：宽度系列代号，后：直径系列代号
①　 宽度（高度）系列代号：内外径相同，（向心轴承）宽度（推力轴承高度）不同。
②　 直径系列代号：内径相同，外径不同
③　 若第一位为0，通常省略
3) 内径代号：
轴承内径（mm）
10
12
15
17
480㎜＞d≥20㎜
22、28、32 d≥500
内径代号（两位数）
00
01
02
03
内径/5
组合代号"/" 内径

2． 后置代号：

3． 滚动轴承代号实例
游隙为0组（省略）
公差等级为0级（省略）
内径d=40mm
尺寸系列代号（0）2，其中宽度系列为0（省略），直径系列为2
轴承类型为深沟球轴承
组合代号

6 2 08

组合代号

游隙为3组
3 02 12 /P5 3
公差等级为5级（省略）

内径d=60mm

尺寸系列代号02，其中宽度系列为0，直径系列为2

轴承类型为圆锥滚子轴承
