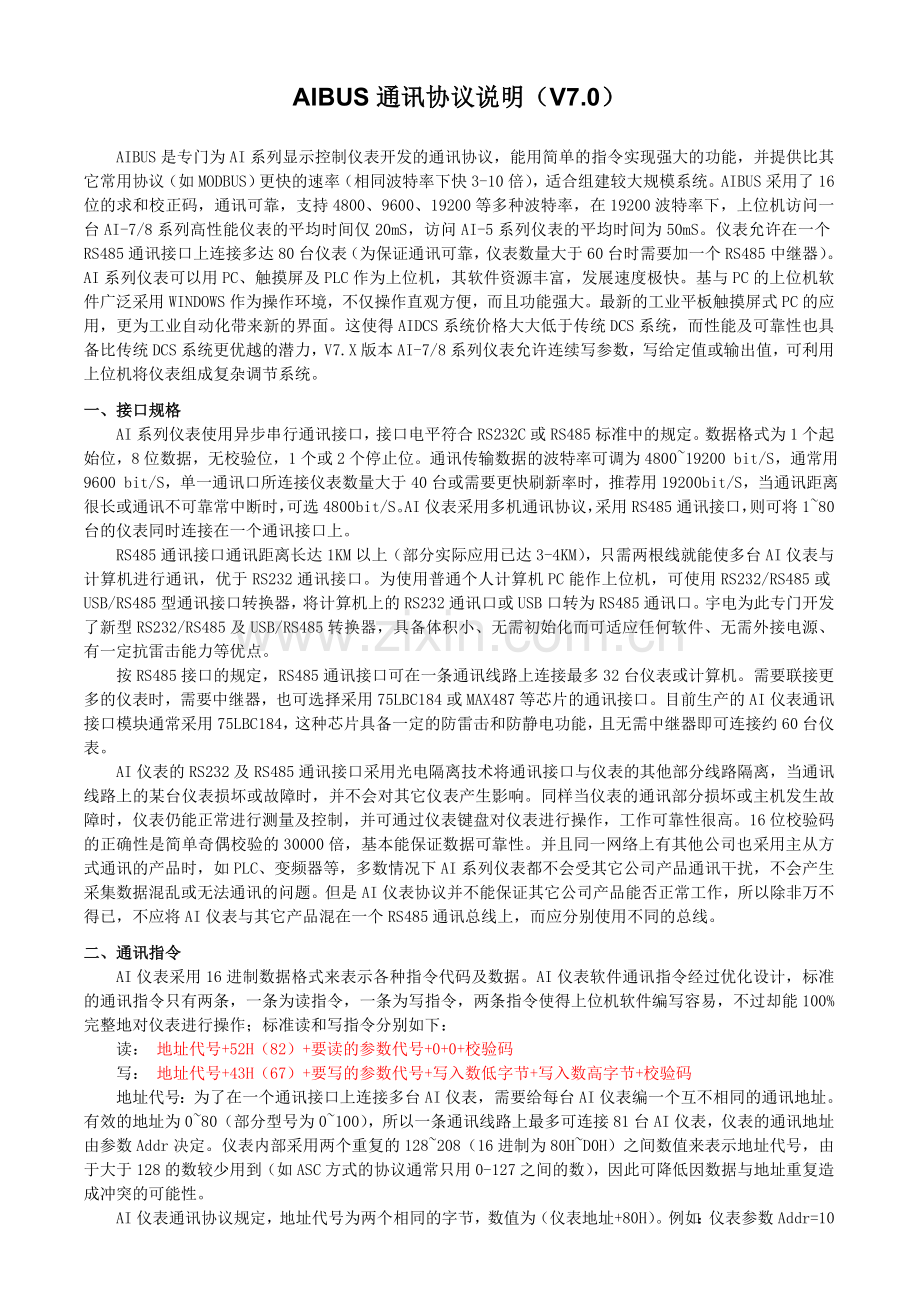

AIBUS通讯协议说明(V7.0)
AIBUS是专门为AI系列显示控制仪表开发的通讯协议,能用简单的指令实现强大的功能,并提供比其它常用协议(如MODBUS)更快的速率(相同波特率下快3-10倍),适合组建较大规模系统。AIBUS采用了16位的求和校正码,通讯可靠,支持4800、9600、19200等多种波特率,在19200波特率下,上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS,访问AI-5系列仪表的平均时间为50mS。仪表允许在一个RS485通讯接口上连接多达80台仪表(为保证通讯可靠,仪表数量大于60台时需要加一个RS485中继器)。AI系列仪表可以用PC、触摸屏及PLC作为上位机,其软件资源丰富,发展速度极快。基与PC的上位机软件广泛采用WINDOWS作为操作环境,不仅操作直观方便,而且功能强大。最新的工业平板触摸屏式PC的应用,更为工业自动化带来新的界面。这使得AIDCS系统价格大大低于传统DCS系统,而性能及可靠性也具备比传统DCS系统更优越的潜力,V7.X版本AI-7/8系列仪表允许连续写参数,写给定值或输出值,可利用上位机将仪表组成复杂调节系统。
一、接口规格
AI系列仪表使用异步串行通讯接口,接口电平符合RS232C或RS485标准中的规定。数据格式为1个起始位,8位数据,无校验位,1个或2个停止位。通讯传输数据的波特率可调为4800~19200 bit/S,通常用9600 bit/S,单一通讯口所连接仪表数量大于40台或需要更快刷新率时,推荐用19200bit/S,当通讯距离很长或通讯不可靠常中断时,可选4800bit/S。AI仪表采用多机通讯协议,采用RS485通讯接口,则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上(部分实际应用已达3-4KM),只需两根线就能使多台AI仪表与计算机进行通讯,优于RS232通讯接口。为使用普通个人计算机PC能作上位机,可使用RS232/RS485或USB/RS485型通讯接口转换器,将计算机上的RS232通讯口或USB口转为RS485通讯口。宇电为此专门开发了新型RS232/RS485及USB/RS485转换器,具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。
按RS485接口的规定,RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。需要联接更多的仪表时,需要中继器,也可选择采用75LBC184或MAX487等芯片的通讯接口。目前生产的AI仪表通讯接口模块通常采用75LBC184,这种芯片具备一定的防雷击和防静电功能,且无需中继器即可连接约60台仪表。
AI仪表的RS232及RS485通讯接口采用光电隔离技术将通讯接口与仪表的其他部分线路隔离,当通讯线路上的某台仪表损坏或故障时,并不会对其它仪表产生影响。同样当仪表的通讯部分损坏或主机发生故障时,仪表仍能正常进行测量及控制,并可通过仪表键盘对仪表进行操作,工作可靠性很高。16位校验码的正确性是简单奇偶校验的30000倍,基本能保证数据可靠性。并且同一网络上有其他公司也采用主从方式通讯的产品时,如PLC、变频器等,多数情况下AI系列仪表都不会受其它公司产品通讯干扰,不会产生采集数据混乱或无法通讯的问题。但是AI仪表协议并不能保证其它公司产品能否正常工作,所以除非万不得已,不应将AI仪表与其它产品混在一个RS485通讯总线上,而应分别使用不同的总线。
二、通讯指令
AI仪表采用16进制数据格式来表示各种指令代码及数据。AI仪表软件通讯指令经过优化设计,标准的通讯指令只有两条,一条为读指令,一条为写指令,两条指令使得上位机软件编写容易,不过却能100%完整地对仪表进行操作;标准读和写指令分别如下:
读: 地址代号+52H(82)+要读的参数代号+0+0+校验码
写: 地址代号+43H(67)+要写的参数代号+写入数低字节+写入数高字节+校验码
地址代号:为了在一个通讯接口上连接多台AI仪表,需要给每台AI仪表编一个互不相同的通讯地址。有效的地址为0~80(部分型号为0~100),所以一条通讯线路上最多可连接81台AI仪表,仪表的通讯地址由参数Addr决定。仪表内部采用两个重复的128~208(16进制为80H~D0H)之间数值来表示地址代号,由于大于128的数较少用到(如ASC方式的协议通常只用0-127之间的数),因此可降低因数据与地址重复造成冲突的可能性。

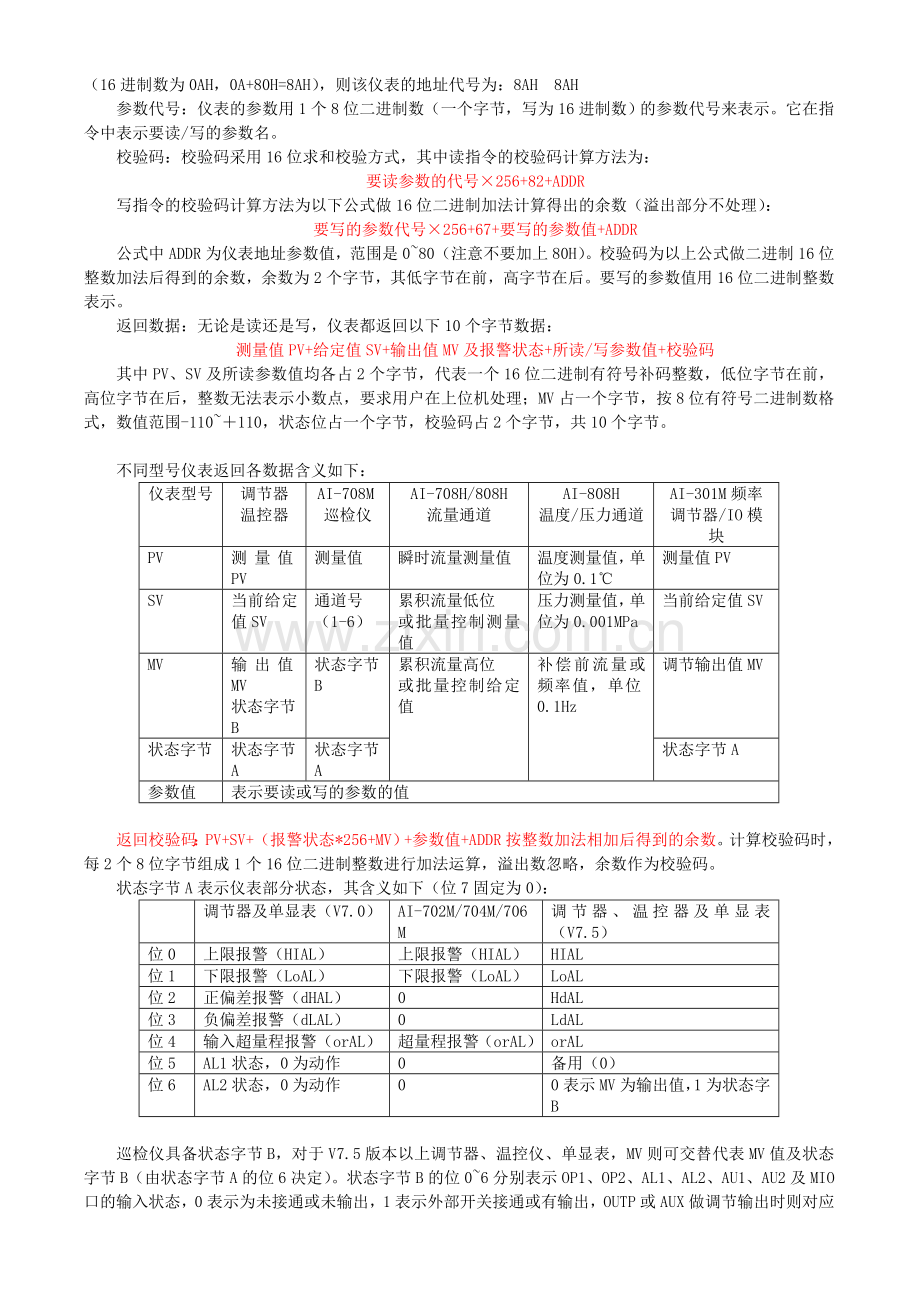

AI仪表通讯协议规定,地址代号为两个相同的字节,数值为(仪表地址+80H)。例如:仪表参数Addr=10(16进制数为0AH,0A+80H=8AH),则该仪表的地址代号为:8AH 8AH
参数代号:仪表的参数用1个8位二进制数(一个字节,写为16进制数)的参数代号来表示。它在指令中表示要读/写的参数名。
校验码:校验码采用16位求和校验方式,其中读指令的校验码计算方法为:
要读参数的代号×256+82+ADDR
写指令的校验码计算方法为以下公式做16位二进制加法计算得出的余数(溢出部分不处理):
要写的参数代号×256+67+要写的参数值+ADDR
公式中ADDR为仪表地址参数值,范围是0~80(注意不要加上80H)。校验码为以上公式做二进制16位整数加法后得到的余数,余数为2个字节,其低字节在前,高字节在后。要写的参数值用16位二进制整数表示。
返回数据:无论是读还是写,仪表都返回以下10个字节数据:
测量值PV+给定值SV+输出值MV及报警状态+所读/写参数值+校验码
其中PV、SV及所读参数值均各占2个字节,代表一个16位二进制有符号补码整数,低位字节在前,高位字节在后,整数无法表示小数点,要求用户在上位机处理;MV占一个字节,按8位有符号二进制数格式,数值范围-110~+110,状态位占一个字节,校验码占2个字节,共10个字节。
不同型号仪表返回各数据含义如下:
仪表型号
调节器
温控器
AI-708M巡检仪
AI-708H/808H
流量通道
AI-808H
温度/压力通道
AI-301M频率调节器/IO模块
PV
测量值PV
测量值
瞬时流量测量值
温度测量值,单位为0.1℃
测量值PV
SV
当前给定值SV
通道号
(1-6)
累积流量低位
或批量控制测量值
压力测量值,单位为0.001MPa
当前给定值SV
MV
输出值MV
状态字节B
状态字节B
累积流量高位
或批量控制给定值
补偿前流量或频率值,单位0.1Hz
调节输出值MV
状态字节
状态字节A
状态字节A
状态字节A
参数值
表示要读或写的参数的值
返回校验码:PV+SV+(报警状态*256+MV)+参数值+ADDR按整数加法相加后得到的余数。计算校验码时,每2个8位字节组成1个16位二进制整数进行加法运算,溢出数忽略,余数作为校验码。
状态字节A表示仪表部分状态,其含义如下(位7固定为0):
调节器及单显表(V7.0)
AI-702M/704M/706M
调节器、温控器及单显表(V7.5)
位0
上限报警(HIAL)
上限报警(HIAL)
HIAL
位1
下限报警(LoAL)
下限报警(LoAL)
LoAL
位2
正偏差报警(dHAL)
0
HdAL
位3
负偏差报警(dLAL)
0
LdAL
位4
输入超量程报警(orAL)
超量程报警(orAL)
orAL
位5
AL1状态,0为动作
0
备用(0)
位6
AL2状态,0为动作
0
0表示MV为输出值,1为状态字B
巡检仪具备状态字节B,对于V7.5版本以上调节器、温控仪、单显表,MV则可交替代表MV值及状态字节B(由状态字节A的位6决定)。状态字节B的位0~6分别表示OP1、OP2、AL1、AL2、AU1、AU2及MIO口的输入状态,0表示为未接通或未输出,1表示外部开关接通或有输出,OUTP或AUX做调节输出时则对应位固定为0。利用功能可将对应端口作为上位机开关量的输出或输出,应用ALP参数设置没有用到的报警端口均可作为I/O端口,利用修改NONC(常开/常闭)参数即可实现对开关量的输出,作为开关量输入时,应将nonc对应位设置为常开,若读入信号为1,则表示外部开关闭合或有信号输入。
AI仪表可读/写的参数代号表:
表一
参数代号
调节器
巡检仪
10进制
16进制
AI-518/708/808/518P/708P/808P
AI-519/719/719P
AI-501/701
AI-702M/704M/706M
0
00H
SV给定值/SteP程序段
SV给定值/SteP程序段
(空)
(空)
1
01H
HIAL上限报警
HIAL上限报警
HIAL上限报警
HIAL上限报警
2
02H
LoAL下限报警
LoAL下限报警
LoAL下限报警
LoAL下限报警
3
03H
dHAL正偏差报警
HdAL偏差上限报警
HdAL第二上限报警
(空)
4
04H
dLAL负偏差报警
LdAL偏差下限报警
LdAL第二下限报警
(空)
5
05H
dF回差
CHYS控制回差
AHYS报警回差
dF回差
6
06H
Ctrl控制方式
Ctrl控制方式
(空)
(空)
7
07H
M5保持参数
P比例带
(空)
(空)
8
08H
P 速率参数
I积分时间
(空)
(空)
9
09H
t滞后时间
d微分时间
(空)
(空)
10
0AH
CtI控制周期
CtI控制周期
(空)
Cn测量路数
11
0BH
Sn输入规格
InP输入规格
InP输入规格
Sn 输入规格
12
0CH
dIP小数点位置
dPt小数点位置
dPt小数点位置
dIP小数点位置
13
0DH
dIL输入下限显示值
SCL信号刻度下限
SCL信号刻度下限
dIL输入信号刻度下限
14
0EH
dIH输入上限显示值
SCH信号刻度上限
SCH信号刻度上限
dIH输入信号刻度上限
15
0FH
ALP报警输出定义
AOP报警输出定义
AOP报警输出定义
ALP报警输入定义
16
10H
Sc输入平移修正
Scb输入平移修正
Scb输入平移修正
Sc输入平移修正
17
11H
OP1输出方式
OPt主输出类型
OPt主输出类型
OPn变送输出通道号
18
12H
oPL输出下限
OPL输出下限
(空)
oPL变送输出电流下限
19
13H
oPH输出上限
OPH输出上限
(空)
oPH变送输出电流上限
20
14H
CF功能选择
AF高级功能代码
(空)
AF高级功能代码
21
15H
仪表特征码/程序控制字(运行:0 暂停:4 停止:12)
仪表特征码/程序控制字(运行:0 暂停:4 停止:12)
仪表特征码(与SV的值一样,且可修改)
仪表特征码
22
16H
仪表地址(读/写)
仪表地址(读/写)
仪表地址(读/写)
仪表地址(读/写)
23
17H
dL数字滤波
FILt输入数字滤波
FILt输入数字滤波
dL数字滤波
24
18H
run运行参数
A-M自动/手动控制选择
(空)
nonc常开/常闭选择
25
19H
Loc参数封锁
Loc参数封锁
Loc参数封锁
Loc参数封锁
26
1AH
C01
(AI-808写入时设置MV值)
C01(AI-519/719写入时设置MV值)
27
1BH
t01
t01
28
1CH
C02
C02
29
1DH
t02
t02
30
1EH
C03
C03
31
1FH
t03
t03
32
20H
C04
C04
33
21H
t04
t04
34
22H
C05
C05
35
23H
t05
t05
36
24H
C06
C06
37
25H
t06
t06
38
26H
C07
C07
39
27H
t07
t07
40
28H
C08
C08
41
29H
t08
t08
42
2AH
C09
C09
43-85
2BH-55H
t09-C30程序数据
t09-C30程序数据
86
56H
当前程序段运行时间
当前程序段运行时间
表二
参数代号
流量积算仪
AI-301M
四路PID调节器
10进制
16进制
(AI-708H/Y/808H)
频率测量/开关量
AI-7048
0
00H
SV批量控制给定值
SV频率控制给定值
SP给定值
1
01H
FHIA瞬时流量上限报警
HIAL上限报警
HIAL上限报警
2
02H
FloA瞬时流量下限报警
LoAL下限报警
LoAL下限报警
3
03H
SPE批量控制流量累积速率时间
dHAL正偏差报警
4
04H
Act批量控制继电器动作时间
dLAL负偏差报警
5
05H
Sn输入规格
dF回差
AHYS回差
6
06H
FSc流量信号测量平移修正
CtrL控制方式
At自整定开关
7
07H
PdIH压力测量量程定义
M5保持参数
P比例带
8
08H
CSc温度测量平移修正
P速率参数
I积分时间
9
09H
CdIH温度测量量程定义
t滞后时间
d微分时间
10
0AH
Cut流量小信号切除比率
CtI控制周期
11
0BH
FdIH流量测量量程定义
Frd频率量程
InP输入规格
12
0CH
FdIP流量小数点
dIP小数点位置
dPt小数点位置
13
0DH
PA大气压力/温度补偿系数
dIL下限显示值
SCL信号刻度下限
14
0EH
Po流量传感器设计工作压力
dIH上限显示值
SCH信号刻度上限
15
0FH
Co流量传感器设计工作温度
ALP报警输出选择
AOP报警输出定义
16
10H
Frd频率信号上限
开关量状态
Scb输入平移修正
17
11H
CF功能选择参数
oP1输出方式
18
12H
bC温压补偿类型
OPL输出下限
19
13H
IoL变送输出电流下限
OPH输出上限
OPH输出上限
20
14H
FoH变送输出流量量程
CF功能选择
AF高级功能代码
21
15H
仪表特征码
仪表特征码
仪表特征码
22
16H
仪表地址(读/写)
仪表地址(读/写)
仪表地址(读/写)
23
17H
IoH变送输出电流上限
dL数字滤波
FILt输入数字滤波
24
18H
FdL流量信号数字滤波强度
run运行参数
Nonc常开/常闭选择
25
19H
Loc参数封锁
Loc参数封锁
Loc参数封锁
26
1AH
(空)
MV手动输出值
Cn测量路数
27
1BH
FdF瞬时流量报警回差
28
1CH
CHIA温度上限报警
29
1DH
CLoA温度下限报警
30
1EH
PHIA压力上限报警
31
1FH
PLoA压力下限报警
32
20H
ALP报警输出定义
33
21H
FSb批量控制给定值偏移
34
22H
CdIP温度小数点
35
23H
PdIP压力小数点
36
24H
PSc压力测量信号平移修正
37
25H
CLn清零次数(只读)
38
26H
FLJH累积流量高4位(只可清零)
39
27H
FLJL累积流量低4位(只可清零)
40
28H
EJH(补前流量高)
41
29H
EJL(补前流量低)
42
2AH
批量累积值清零位
43-85
2BH-55H
86
56H
说明:
1、如果向仪表读取参数代号在表格中参数以外,则仪表不会返回任何数据。AI-501/701型仪表不具备表格中所有参数,当读写实际参数表以外的参数或备用参数时,仪表实际均对SP1参数操作。
2、带手动调节功能的仪表处于手动状态时,可通过写1AH参数来调节手动输出值。
3、AI-7048型4路控制器占4个地址,比如Addr=5,则5,6,7,8分别为4个回路的通讯地址。
4、程序控制字:对于AI-518P/708P/808P等型号程序仪表,15H返回程序控制字,其高位字节数值为0,低位字节数据则如下:
(X)(X)(X)(X)(EV2)(EV1)(HOLD)(STOP)
前4位(BIT)目前暂不用,程序中应允许其为任意值;HOLD及STOP=0,则程序运 STOP=0,HOLD=1,则程序暂停;STOP=1,HOLD=1,则程序停止;EV1、EV2表示事件输出状态,为1时表示事件输出动作,为0时表示事件输出无效。
5、累积流量清零:AI-708H/808H的流量累积参数FLJH及FLJL只能清零,不能改写,清零方法是向FLJH写入30808(占2个地址时,必须是用第一个地址),即可清零累积流量FLJH、FLJL及补偿前流量累积EJH及EJL,同时CLn值加1,CLn为只读,不可改写。向参数代号2AH写入31808,则可清除批量控制累积值,同时复位批量控制输出继电器。
三、编程方法
系统采用主从式多机通讯结构,每向仪表发一个指令,仪表返回一个数据。编写上位机软件时,注意每条有效指令仪表应在0~150mS内作出应答,而上位机也必须等仪表返回数据后,才能发新的指令,否则将引起错误。如果仪表超过最大响应时间(150mS)仍没有应答,则原因可能无效指令、通讯线路故障,仪表没有开机,通讯地址不合等,此时上位机应重发指令或跳过改地址仪表。例如,将地址(参数ADDR)为1的仪表的给定值(参数代号0)写为100.0℃(整数为1000),用VB的编程方法如下:
1、初始化通讯口,包括与仪表相同的波特率,数据位8,停止位2,无校验。注意某些厂家的RS232/RS485通讯转换器对RTS、DTR等控制线有一定的要求,上位机软件必须对这些控制线进型编程。用本公司生产的RS232/RS485转换器则可免去对这些线进行编程。
2、VB编程指令(写SV为1000)为:
Dim Cmdout (0 To 7) As Byte
Cmdout(0)=129
Cmdout(1)=129
Cmdout(2)=67
Cmdout(3)=0
Cmdout(4)=232
Cmdout(5)=3
Cmdout(6)=44
Cmdout(7)=4
COMM1.OUTPUT=Cmdout
仪表返回数据:
Dim instring() as byte
Dim pv as integer, sv as integer, mv as integer, alm as integer, cs as integer, crc as integer
instring = MSComm1.Input '假设已经有数据返回
pv= Join2Byte(instring(0), instring(1))
sv= Join2Byte(instring(2), instring(3))
mv= (instring(4))
alm= integer(instring(5))
cs= Join2Byte(instring(6), instring(7))
crc= Join2Byte(instring(8), instring(9))
Public Function Join2Byte(lowbyte As Byte, highbyte As Byte)
Dim c As Integer
c = highbyte
If c > 127 Then
c = (c - 256) * 256
Else
c = c * 256
End If
Join2Byte = c + lowbyte
End Function
注:对于AI-5XX系列仪表,写入参数周期不易低于2分钟,否则可能导致仪表在5年保修期内损坏存储单元损坏。
2006年7月
