各种音乐片9561资料
2007年10月26日 星期五 12:56

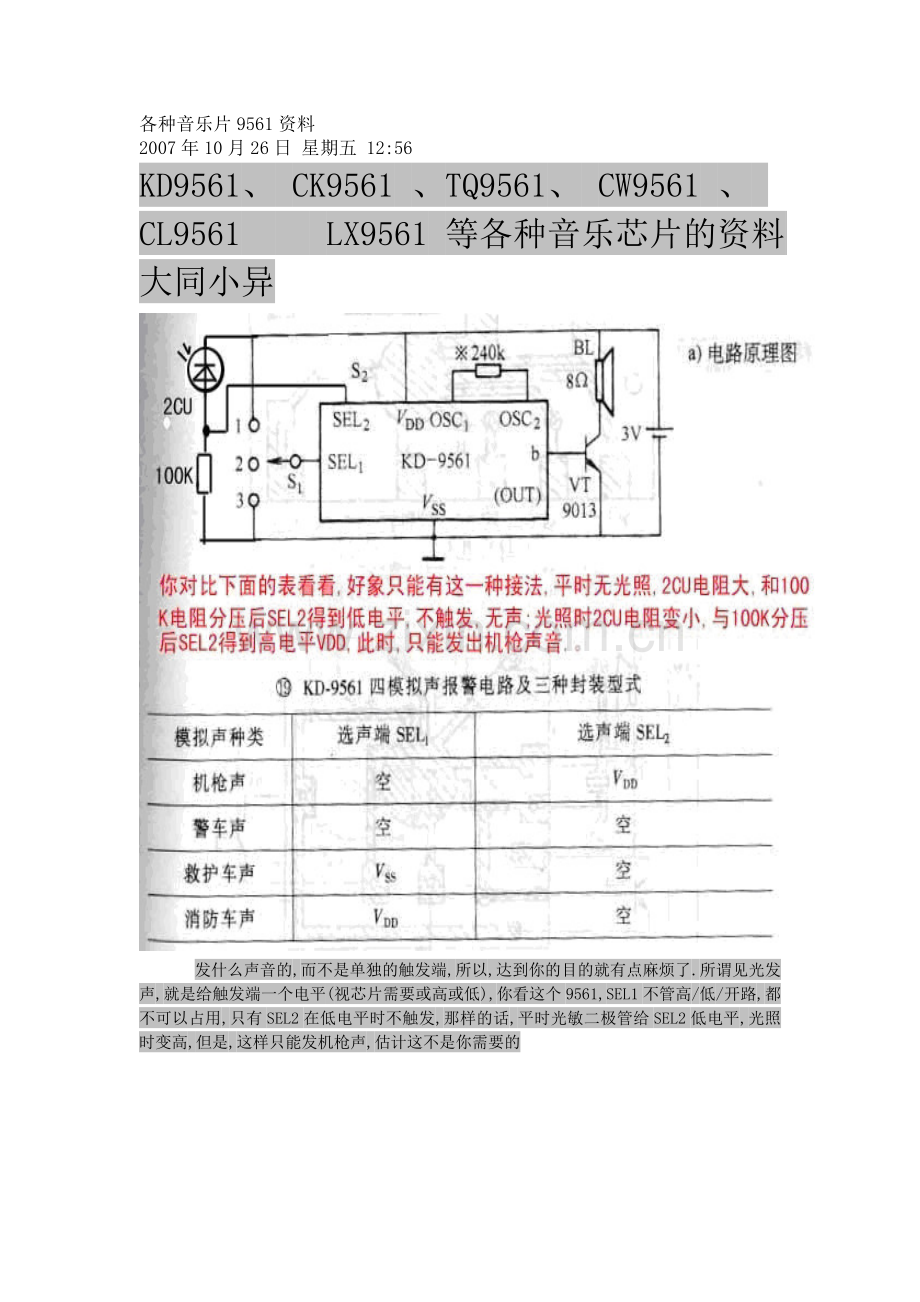

KD9561、 CK9561 、TQ9561、 CW9561 、 CL9561   LX9561 等各种音乐芯片的资料，大同小异

发什么声音的,而不是单独的触发端,所以,达到你的目的就有点麻烦了.所谓见光发声,就是给触发端一个电平(视芯片需要或高或低),你看这个9561,SEL1不管高/低/开路,都不可以占用,只有SEL2在低电平时不触发,那样的话,平时光敏二极管给SEL2低电平,光照时变高,但是,这样只能发机枪声,估计这不是你需要的

COMS集成电路应用注意事项
   1.每一产品使用前，需详细阅读说明书，注意其工作条件及外围电路配置、极性、参数。以免因操作、装配不当而造成集成电路的软击穿或永久性损坏。
    2.焊接时，烙铁选择须小于30W，并有良好的外壳接地。在电路上停留时间应尽可能短，一般勿超过2秒。
3.焊接时请勿用焊油或焊膏。如确有需要，使用后将焊油擦净。

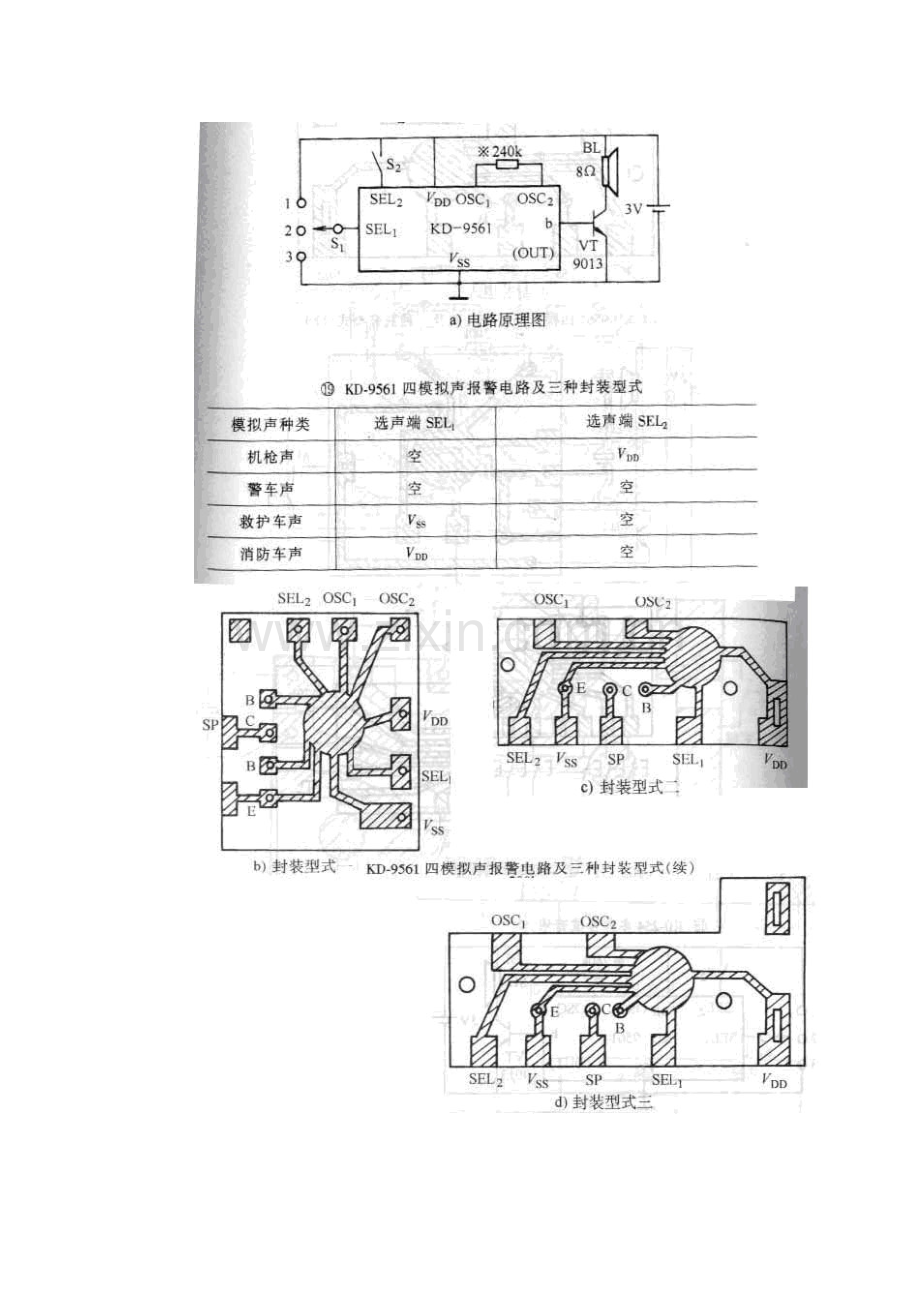

KD9561的16中声响表：
