萨伏伊别墅.pptx

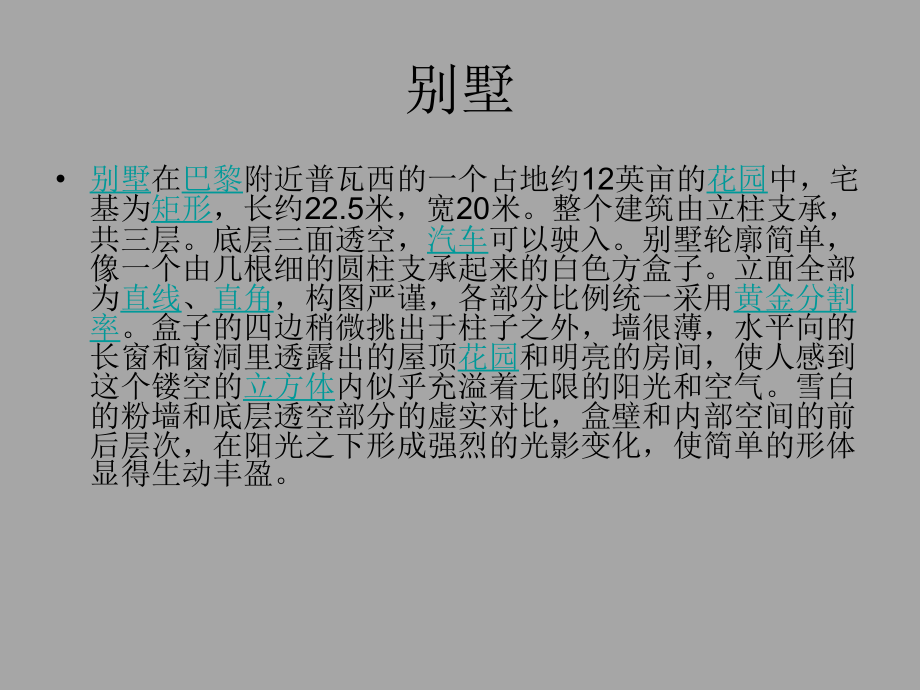

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,萨伏伊别墅,20,世纪是现代主义建筑的鼎盛时期，建筑师们在这一时期创造了大量的建筑作品。在浩如繁星的作品中，萨伏伊别墅（,theVillaSavoye,）以其独特的魅力，长久地为人们所钟爱。萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（,Poissy,），由现代建筑大师勒,柯布西耶于,1928,年设计，,1930,年建成。第二次世界大战后，萨伏伊别墅被列为法国文物保护单位。,别墅,别墅,在,巴黎,附近普瓦西的一个占地约,12,英亩的,花园,中，宅基为,矩形,，长约,22.5,米，宽,20,米。整个建筑由立柱支承，共三层。底层三面透空，,汽车,可以驶入。别墅轮廓简单，像一个由几根细的圆柱支承起来的白色方盒子。立面全部为,直线,、,直角,，构图严谨，各部分比例统一采用,黄金分割率,。盒子的四边稍微挑出于柱子之外，墙很薄，水平向的长窗和窗洞里透露出的屋顶,花园,和明亮的房间，使人感到这个镂空的,立方体,内似乎充溢着无限的阳光和空气。雪白的粉墙和底层透空部分的虚实对比，盒壁和内部空间的前后层次，在阳光之下形成强烈的光影变化，使简单的形体显得生动丰盈。,基地状况,萨伏伊别墅坐落在法国普瓦西，一个伊夫林地区的小镇，毗邻塞纳河。萨伏伊别墅的住宅区坐落在山顶，一片巨大草坪的中央，有两条小径通向别墅的背面，小径两侧种满了玫瑰花。基地微微凸起，主立面朝向北侧。可以俯瞰塞纳河的景色。,玫瑰小径,底层架空,自由立面,横向长窗,自由平面,屋顶花园,萨伏伊别墅轴测图,东立面图,东立面,南立面图,北立面,北立面图,北立面图,横向剖面图,（由南向北看）,西立面图,模型,门厅,门廊,佣人房,司机房,洗衣房,斜坡,盥洗室、浴室等,休息区域：卧室、佣人房、司机房等,交通区域：斜坡、楼梯等,一层平面功能分析,车库,底楼以交通枢纽（斜坡和旋转楼梯）为中心，在两个对角位置分别设置公共区和私密区。,底层（柱托的架空层）三面透空，由支柱架起，内有门厅，车库和仆人用房，是由弧形玻璃窗所包围的开敞结构,.,。内部有旋转楼梯和斜坡与二楼相连。,客厅,客厅,斜坡,客房,婴儿房,主卧室,浴室,盥洗室,厨房,起居室,室外,旋转楼梯,户外区域：屋顶花园,交流区域：客厅,餐饮区域：厨房,休息区域：卧室、起居室等,盥洗室、浴室、起居室等,交通区域：楼梯、斜坡,二层平面功能分析,餐厅,二层同样以交通枢纽为中心，私密区和公共区分列对角位置。动区和静区被很好地分开，互不影响。,二层有起居室、卧室、厨房、餐厅、屋顶花园和一个半开敞的休息空间。,三层平面功能分析,屋顶花园,三层则是一个公共区,屋顶花园,斜坡,公共活动区,洗漱,整体功能分析,门厅,房间,客厅,用餐,一层,二层,三层,花园,斜坡,卧室及起居室,一层平面流线分析,车库则采用特殊的组织交通流线的方法，使得车库和建筑完美结合，使汽车易于停放而又不会使车流和人流交叉。,一层公共区人的活动频率较高，而私密区活动频率则相对较低,一层流线图,顺着底层的落地窗一拐，便到了萨伏伊的主要入口从入口进去便是前厅，前厅的右边是车库，前厅的左边是旋转楼梯，洗手池方向是厨房和佣人房间,。,沿着中央坡道向上走，空间逐步展开，越发明亮，渐渐升入二层,.,正对着坡道的是起居室的门。,起居室左面是餐厅和配餐室。餐厅和客房隔着一个小平台。沿着客房的走廊继续往前走就到达了儿童房。要想到达主卧室必须折回脚步绕着旋转楼梯行进，一直下到起居室入口对面的走廊上。,二层交通流线图,走进起居室，玻璃窗外是屋顶花园，屋顶花园是一个可以举行小型,Party,的场所，同时他也是一个重要的交通枢纽，引领人们通向住宅公共部分（起居室）、服务区（一层的佣人卧室，厨房，车库）、私密空间（主人卧室）。,二层平面流线分析,与功能分区相统一，从箭头粗细可以看出，二层公共区人的活动频率较高，而私密区活动频率则相对较低。,且由于门的设置较多，造成了流线的多样性。,三层平面流线分析,沿着二层的室外坡道到达三层的阳光浴室，这是真正的阳光浴场。人们可在这尽情享受灿烂的阳光。,三层平面图,三层平面在空间上的相互联系,首先从室外进入室内，是由开放的室外，到一层后退留出的灰色空间，再到室内的封闭空间,一二层之间由坡道连接，减弱了两层间的分割感,从二层室内到室外，是又一次又封闭转向开阔，开放的坡道和广阔的视野使二层和三层从视觉上联系在一起。,白色的围墙起到了分隔景色的作用，旋转楼梯将人们从半开放和开放的空间引入室内封闭空间,1.,模数化设计,模数理论,：柯布西耶从人体尺度出发，选定下垂手臂、脐、头顶、上伸手臂四个部位为控制点，与地面距离分别为,86,、,113,、,183,、,226cm,。这些数值之间存在着两种关系：一是黄金比率关系；另一个是上伸手臂高恰为脐高的两倍，即,226,和,113cm,。利用这两个数值为基准，插入其他相应数值，形成两套级数，前者称“红尺”，后者称“蓝尺”。将红、蓝尺重合，作为横纵向坐标，其相交形成的许多大小不同的正方形和长方形称为模度。但有人认为柯布什耶的模度不能为工业化所利用，因为其数值系列不能用有理数来表达。,柯布西耶又是如何运用模数理论来设计萨伏伊别墅的呢？,一个正方形,分成四份并连接对角线,分成十六份,两端退出一段距离并连接对角线,设退出的距离为,x,，分别做以新矩形两长边为底，原正方形为高，且直角顶点在矩形短边中线上的三角形,根据比例计算，定出恰当的模数,4.75,，以及退出距离,x,为,1.25,确立中心坡道的位置和宽度，模数为,1.25,确立坡道的长度为网格的,1/2,休息平台的长度为网格的,1/4,以两条线交点为圆心以其与网格中心点位半径画半圆，确定一层平面,旋转楼梯的确立,入口的确立,按焦点在一条线上来进行平面分割,大多呈对角安排,二层的基本布置,2.,动态的、非传统的空间组织形式,这一特点的表现主要通过使用螺旋形的楼梯和坡道来组织空间,柯布西耶在萨伏伊别墅中使用螺旋形状的楼梯和贯穿于各层的中央坡道打破了传统单元房间之间的关系，坡道的扶手用雪白的实心栏板，这条白色的螺旋曲线贯通着楼内各层，让视线在各个楼层之间流动。,入口中点过斜坡端点与网格右侧一点连线,车库位置和大小的确立,通过正方形的对角线和旋转楼梯确立二层的初步局和基准线,室内的坡道很好的削弱了一层和二层之间的分割感。,数据,所有柱距均为,4.75,米。二层平面投影尺寸,21.5X21.5,米。首层层高,3.13,米，二层层高,3.39,米,长,22.5,宽,20,材料,1,、木材；制作模型骨架等，是常用的材料。（,1,）桐木以泡桐为主，有比重轻、相对硬度大变形小、易加工等特点。（,2,）松木：东北松的特点是纹理均匀，木质细密、比重较轻、不易变形、易于加工、有一定的弹性。（,3,）桦木：材质坚硬、纹理均匀紧密、比重较大，可用作发动机架等受力构件。（,4,）轻木：材质很硬、比重很轻、纹理均匀、不易变形易于加工，用来制作受力不大的零件。（,5,）胶合板材：较薄的胶合板材（,3,层）可用来制作船的龙骨，具有强度大、不易变形的特点。,2,、金属材料：有强度大柔韧性好、可塑性强等特点。（,1,）薄铁片：用作支架、固定电机等。（,2,）薄铜片：制作导电触片、开关、电池夹、调速器等理想材料常用,0.30.5mm,厚。（,3,）硬铝板（半硬铝板）；用作支架、机械转换装置、推拉杆等，可折性差。,3,、塑料：不同或分和工艺的塑料，其性质的差异可能很大，用途也非常不同。（,1,）聚苯乙烯泡沫板：一种硬原则泡沫塑料密度小、易切割、易打磨、用来制作船体省时省力。一般常用电热丝切割。（,2,）聚氢酯泡沫塑料板：质地轻软、是良好防震材料、颗粒较大。（,3,）有机玻璃：聚甲基丙酸甲酯塑料，高度透明，比重轻，不易碎。,110,摄氏度变软，可成型加工、可加工成才各类特殊形状的沟槽和零部件,模型拆解图,首层平面图与相应模型,人行入口,楼梯,坡道,车库,门厅,仆人用房,二层平面图与相应模型,空中花园,楼梯,坡道,餐室,卧室,卧室,厨房,卧室,卧室,屋顶花园,二层平面图,楼梯,坡道,日光浴层平面图与相应模型,空中花园,楼梯,坡道,萨伏伊别墅剖透视图,
