后浇带支撑方案
一、工程概况
本工程为郑州铁路局物资供应总段综合综合办公楼迁建改造，位于郑州市管城区货站街中段原货运东站院内，建筑面积为11266.69㎡，地下一层，地上八层，建筑总高度37.55m，框架结构。
建筑抗震设防类别为丙类，框架抗震等级为二级，抗震设防烈度为7度（0.15g）。地下室：C45；一～二层梁、板、柱：C40；三～五层梁、板、柱：C35；五层以上梁、板、柱：C30；构造柱、圈梁、栏板等：C30。
二、施工方法
后浇带支撑在模板专项方案中已有专项设计，与相邻跨模板安装支撑相同。但支撑体系自成系统。拆模时保留该跨支撑不动。
如果因周转材料等原因需使用该跨材料而拆模时，需重新核算支撑。
后浇带宽度1m，后浇带部位的模板必须边拆边支撑。
后浇带支撑架采用Φ48×3.5钢管搭设双排架，横距1.0m，纵距1.5m，步距1.5m。双排架支撑在后浇带的两侧，立杆支撑楼板底时用可调顶托顶紧，在后浇带梁端处至少每边有一根立杆支撑。整个双排架要按规范规定设置纵、横扫地杆。

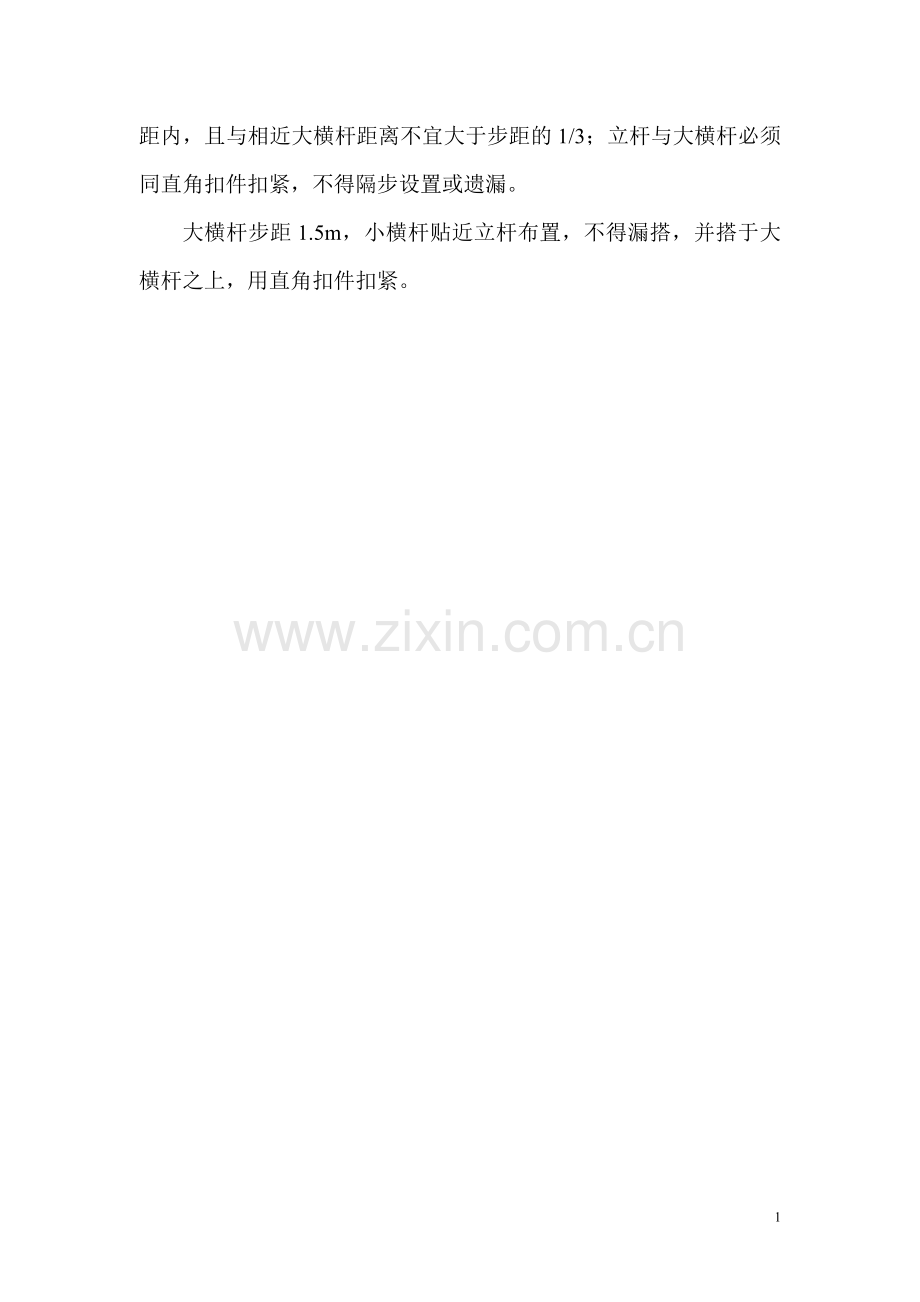

立杆采用对接接长，不允许采用搭接接长，内外大横杆采用对接接长，有变形的杆件和不合格的扣件不能使用，随时校正杆件垂直、水平偏差，避免误差过大。相邻立杆接头位置应错开，布置在不同步距内，且与相近大横杆距离不宜大于步距的1/3；立杆与大横杆必须同直角扣件扣紧，不得隔步设置或遗漏。
大横杆步距1.5m，小横杆贴近立杆布置，不得漏搭，并搭于大横杆之上，用直角扣件扣紧。
