视频会议室文字方案.doc

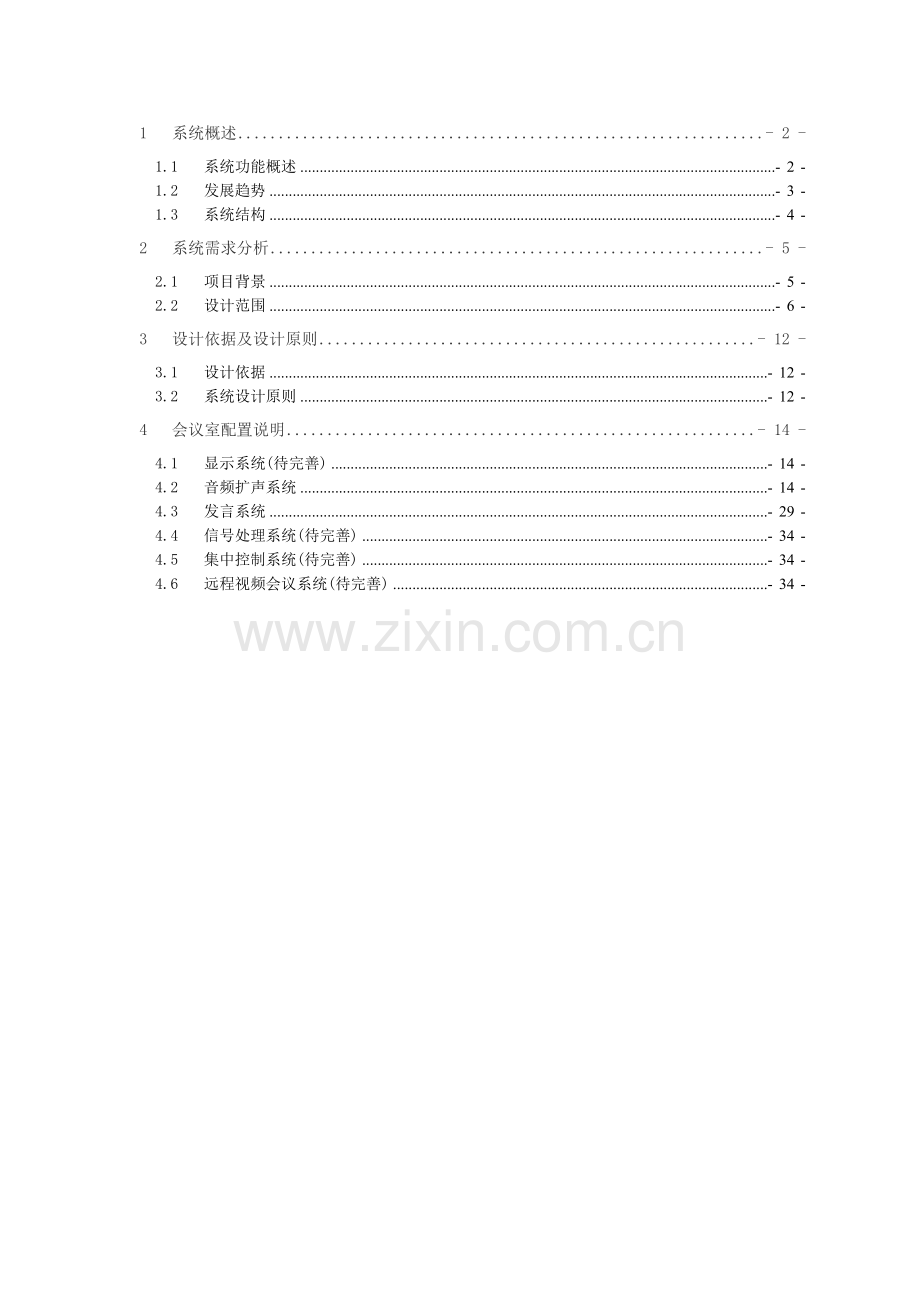

1 系统概述 - 2 -
1.1 系统功能概述 - 2 -
1.2 发展趋势 - 3 -
1.3 系统结构 - 4 -
2 系统需求分析 - 5 -
2.1 项目背景 - 5 -
2.2 设计范围 - 6 -
3 设计依据及设计原则 - 12 -
3.1 设计依据 - 12 -
3.2 系统设计原则 - 12 -
4 会议室配置说明 - 14 -
4.1 显示系统(待完善) - 14 -
4.2 音频扩声系统 - 14 -
4.3 发言系统 - 29 -
4.4 信号处理系统(待完善) - 34 -
4.5 集中控制系统(待完善) - 34 -
4.6 远程视频会议系统(待完善) - 34 -

1 系统概述
1.1 系统功能概述
随着现代科技的发展及数字化技术的广泛应用，传统的会议模式已不能适应现代会议系统的需求。先进的数字化的模块化的音频会议系统顺应会议发展潮流，它克服了传统会议系统的不足，并以优异的性能使其在众多的国际会议和高层会谈上得到广泛应用。
现代化的会议系统应是集会议管理、大屏幕显示、音视频系统、信号处理系统、中央控制系统等于一体的多功能集成化的会议系统我们将其称为多功能会议系统。它是集讨论、演讲、学术报告、演示以及娱乐等功能为一体的智能系统。
电子会议系统一般分为以下几个部分：

多功能会议系统的各子系统主要功能如下：
u 数字会议系统：实现会议讨论、会场视频捕捉等功能；
u 同声传译系统：实现同声传译的功能；
u 扩声系统：由音箱、调音台、功放和其它周边设备组成，满足会议和其它环境场合扩声的需要；
u 显示系统：由大屏幕显示系统、多媒体投影机必要时附带辅助显示系统，完成高清晰度的会议图像、资料；
u 远程视频会议系统：能满足大型远程视讯会议，也可进行小型桌面电视电话会议；
u 中央控制系统：集中控制所有会场内所有电气设备，统一管理，简单操作；
u 无线表决系统：实现无线表决的功能，系统可根据需要扩展。
以上几个部分实现功能各不相同，既相互独立又是一整体。用户可以根据自己需要选择几个系统。

1.2 发展趋势
今天的多媒体技术则是以计算机为中心，把语音处理技术、图象处理技术、视听技术都集成在一起，而且把语音信号、图像信号先通过模数转换变成统一的数字信号，这样作以后，计算机就可以很方便地对它们进行存储、加工、控制、编辑、变换，还可以查询、检索。
随着技术的进步，多媒体技术也在不断的进步，从现在看，在培训方面，多媒体技术具有以下几点发展趋势：
1. 多媒体技术与网络技术的结合：提供更多的信息资源，与全军共享数据库。
2. 多媒体技术与仿真技术的结合：提供更为直观的多媒体环境，提高人员的参与热情和理解能力。
3. 多媒体技术与人工智能技术的结合：让人工智能代替参与人员最为烦琐的资料收集整理工作，自动筛选对每个与会者合适的信息资料。
而多媒体系统则在多媒体技术发展的基础上，更加强调对资源的收集、整理、储存、利用，多媒体技术我们认为只是针对会议、培训、欣赏的一种应用手段，而多媒体系统则是能将所有多媒体资源更好的利用的平台，因此，我们认为在会议多媒体系统中，未来的发展趋势具有以下几点：
1. 多媒体资源交换与共享
多媒体信息或者说多媒体资源，在整个系统中应该处于一个核心的地位，整个多媒体系统均应该围绕多媒体资源工作，而如何收集这些多媒体资源，或者说如何交换和共享不同网络、场所的多媒体资源，将是未来一个最主要的发展方向。
2. 多媒体资源统一管理
多媒体资源的数量随着多媒体系统不断的收集整理，将会越来越庞大，形成一个天文数字般的复杂资源。如何管理这种资源，从而更好的利用这些资源，将是多媒体系统一个最为实际的问题；
3. 多媒体资源实时观摩与评估
如今的多媒体资源通常采用非实时系统进行观摩、评估，然后进行分类收集储存，而在未来的技术发展下，实时的对多媒体资源观摩与评估，可以迅速的将该资源进行分类整理，提高整个多媒体系统的运转效率。
4. 各种系统一体化集成
现在的多媒体会议系统，往往是各自独立，缺乏一个有效的融合手段和方式，使得各自的资源无法得到充分的利用。而各个系统之间的模式、信号格式、使用方法的不同，也让这种融合变得烦琐而复杂。未来的多媒体系统将不存在这种问题，所有的系统将在一个平台上各自独立运行而又紧密联系，甚至可以和企业数据库管理系统融合紧密，让信息通道变的顺畅而高效。

1.3 系统结构
我们设计的这个多媒体系统，从功能上可以分为：前端采集、前端播放、后台整理、后台储存、后台管理等五大块。
但在这里，为了方便用户的理解，我们按照功能的划分，将整个系统划分为以下几个系统：
u 视频信号显示功能（一般采用高流明大屏幕显示系统）
u 音频信号播放功能（一般采用语言扩声系统）
u 视频信号采集功能（一般采用模拟摄像、数字录像系统）
u 音频信号采集功能（一般采用数字会议发言系统）
u 设备集中管理（一般采用集中控制系统，多屏控制，受管理中心系统统一控制）
会议室由于需要扮演不同角色，因此在召开不同会议的情况下，需要不同的功能，因此，我们认为一个好的会议室系统要求功能的齐全性，能应付各种突发情况；同时一个好的会议室系统又要求系统的稳定性，能长时间的应付会议的进程；在此基础上，会议室系统要求系统的可扩展性，能不断地满足会议方式的变化所带来的功能要求的提升。

2 系统需求分析
2.1 项目背景
现代会议要的是简洁明快的表达自己的意思，快捷准确的传达精神、还要易于控制多变的现场环境等。形象的说就是我们需要高质量的音频信号，高清晰的视频动态画面及图像、实物资料，准确无误的数据表达及一套实用高效的控制系统，以方便实现所有操作。这时的会议系统不但进入了有序的组织状态，同时也保证了会议高效的进行，配置电子会议系统就显得尤为必要。
本系统是用于向用户提供先进的、电子化的、科学的会议及讨论氛围，同时系统必须运行稳定、方便管理，在保证清晰的会议音质的同时确保决策工作的顺利进行。
根据客户的实际需求，本项目有1个场所需要配置多媒体电子会议系统。下面就各会议室概况介绍如下：
Ø 会议室
会议室长21.6米，宽11.8米，总面积约255平米，主要用于公司重要会议讨论、决策、及召开远程视频会议等会务活动，扩声系统保证会场语音清晰，大屏显示系统可以显示来自视频会议终端的各会场的视频信号及会场内的计算机、视频信号。涉及到的子系统如下：
1）、显示系统；
2）、音频及扩声系统；
3）、发言系统；
4）、信号处理系统；
5）、中央控制系统；
6）、远程视频会议系统；

系统在设计时应遵循以下原则：
u 多功能化。要求满足各种类型会议（包括电视电话会议）、新闻发布、决策支持等多种现场和环境的需要。
u 高性价比。系统的设备选型、数量确定和功能设计，在满足使用要求的前提下，尽量的提高性能价格比，不追求设备档次的奢华配置，系统设计完善，质量可靠，效果优良。
u 规范化设计。本系统设计指标应该达到相关的国标厅堂扩声或电气标准，保证系统性能稳定。
u 易于使用。各项功能操作简单易懂、容易掌握，适合非专业人员即时调控操作。
u 便于管理和维护。本系统不同功能区的产品系列相同，虽数量庞大，但便于统一管理和集中维护。
u 增值潜力巨大。本系统设计灵活，可依据不同情况分拆或组合使用，满足用户需求；产品选择和系统设计具有一定的超前性，可通过扩容和小范围调整，满足未来需要。

2.2 设计范围
1. 音频扩声系统
为了满足日常管理或内部进行重大会议、重大接待、内部培训、新闻综合等功能的不同要求，一般在超过20人数以上或一定距离的场合，都需要安装扩声系统。使得与会人员听到合适的音量和高清晰的声音。同时扬声器的安放既要符合声学技术的要求，又要美观，能与建筑和装修融为一体。
在会议厅里有各种使用功能，系统将经常进行变换，因而基本扩声系统也在变换，这就非常有必要在最短的时间内、用最简便的方式，自动对系统进行变换和调整，减少因操作人员的疏忽引起的错误。
我方根据招投标文件要求及设计图纸按以下概念设计扩声系统：
保证系统长时间连续工作能提供足够的声压和可靠性
保证场地有较高的语言清晰度和均匀的声场分布；
场地各个位置无回声、颤动回声和声聚焦等音质缺陷；
声音涵盖服务区内声音的频响响应一致和覆盖均匀；
音响系统根据不同需要满足语言扩声、表演和电影放映等多种适用功能；
音响系统设备在正常使用中各种噪声指标小于规定的限值；
扬声器的外形和安装位置不影响场地的整体风格。
2. 数字会议系统
数字发言系统是指采用信号传输数字技术以及网络系统处理等技术的会议发言功能，向各与会者传送稳定、纯正的会议音频信号，可实现发言讨论、投票表决、同声传译等功能。
由于采用信号的数字化，因此会议音质得到了革命性的改变，而且整个会议系统的安装和使用也变的简单，加上采用了功能模块化的设计方式，使得数字会议系统可满足各种不同需求的会议形式。
会议系统单元，主要包括会议发言讨论、（由数字讨论型会议系统中央控制器、数字讨论型发言主席机、数字讨论型发言代表机、摄像联动设备组成）；为满足会议厅会议功能的要求，对此设计方案我方考虑会议厅会议讨论发言系统应用于正式会议场合，为了能长久、可靠的使用、便于设计、易于安装、方便使用、利于管理.可以对会议的过程实行全面的控制，用简单的网络系统处理和传送数字信号不仅大幅度地改进了音质效果，使数字技术的优越性得以发挥。
同时，有的数字会议系统还能配合相关设备实现摄像联动，摄像的镜头可以根据发言话筒的变动而改变，这样不但使会议变的生动传神，也为远程视频会议做了设备准备工作。
3. 信号处理系统：
信号处理系统是实现整个系统功能的关键，通常一个会议室内会有多个信号来源，除了具有DVD、VCR、CATV、计算机等本地信号源外还可能具有一些外部信号，其数量远多于输出设备的数量，而且信号的格式、带宽都不同，如果还是沿用以前的插拔处理方式的话，会议整个会议过程变得很复杂及繁琐，而且效率会非常的低，这显然无法满足现代会议的要求。对此，为使会场能够方便快捷的处理各类图像信号,系统需配置信号处理设备来满足信号的集中处理,以达到完美的视听效果。
信号处理系统的主要功能有：
Ø 视频信号格式转化：将不同制式输入的视频信号如复合视频信号转换成统一格式如RGB格式视频信号输出。
Ø 信号频率变换：自动扫描并适应视频输入信号的频率，转换成所需要的视频信号频率输出。
Ø 对视频信号进行放大和噪声过滤，提高输出图像的质量。
Ø 多组视音频信号源的正确路由、切换和多路分配。
Ø 同步信号的处理：同步信号对于图像的正常显示非常关键，当视频信号经过处理后，与视频相关的同步时间信息可能被改变，因此可能会引起图像的抖动或显示不均匀。大多数的显示设备包括投影机要求正确的同步输入，一般是分离或复合的行同步和场同步，即RGBHV或RGBS输入。信号处理系统应能够在输入的视频信息中抽取同步信息并保持与视频输出的相关性。
Ø 信号的长距离传输：以纯硬件方式实现信号的无损传输。
4. 投影显示系统
系统原理图如下：
RGB矩阵切换器
视频矩阵切换器
桌面笔记本
PC机
其他RGB信号
影碟机
录像机
摄像机
其他视频信号
投影幕布
投影机

投影显示系统是通过投影机将各种信号投影到幕布上，发言者可以更加清晰的向每位与会者表达自己的发言、培训等内容。投影系统主要由高亮度、高分辨率的投影机和投影屏幕构成，同时根据实际应用情况可配置液晶屏、等离子屏等进行辅助显示；完成对各种图文信息的大屏幕显示，能充分显示会议所需的图像信息量，使每一个与会者都能获得理想的视觉效果。
会议厅配置视频投影、显示系统的设计我们从以下几方面考虑：
Ø 建筑面积和结构；
Ø 系统需显示的信号要求；
Ø 投影系统的使用环境和实际安装许可；
Ø 投影距离、投影机的亮度；
显示的主要内容如下：
Ø 显示会场内部的各类计算机信号。包括来自主席台地插，控制室电脑等。
Ø 显示会场内部的各类视频信号。包括来自摄像机，DVD，录象机等。
Ø 显示会场外部的各类信号。包括来自网络，异地视频会议等。
5. 中央控制系统
多媒体会议系统除了发言、扩声、信号源、信号处理、显示设备，还包括强电设备，如：设备电源、灯光、电动幕、电动窗帘、空调等等。如此庞大的设备群依靠控制人员手动操作是相当繁杂的，因此，采用集中控制以使会议更高效是整个系统先进性的又一标志。在系统设计方面，我们主要从以下几方面考虑：
提供简单的操作:用户只需一块触摸屏,无需专业培训,无需了解受控制设备的性能原理,便能够方便,灵活的控制会议厅内所有影音视频设备、计算机网络系统和环境设备，而且所有的操作都有图像反馈，让你实时地了解当时的设备运行状况，确保你的指令得到执行，令用户放心。
便于今后扩展和升级：该系统能控制当前市上所有的影音视频和多媒体设备（如录像机，VCR，CASS，DVD，会议终端设备，电视机，摄像机，录音卡座等）和以后将出现的各种影音视频和多媒体设备。新的设备随时都能方便地融合到整个系统的控制中去。

集中控制系统示意图
智能程序化控制：系统提供功能强大的软件开发包对设备进行编程控制。借助该软件开发包就可以灵活地按用户的意愿对整个厅内的设备运行及环境控制进行程序化、智能化地控制。同时，通过程序化控制可以对投影等关键设备进行必要的保护、对会议厅的环境设备进行人性化的控制。
提供标准接口：该系统有网络接口，随时可以挂接各种网络模块，“模块”覆盖所有的通信层：RS-232、RS422、IR/串连、接触开关，音量及电量的控制。从而满足用户不断增加的各种新的设备需要。
高可靠性和高稳定性：该系统允许用一年365天，每天24小时连续开机运行，任何的停电、短路都不会对中控系统内部程序造成损坏或混乱。保证用户对系统高可靠性和稳定性的要求。
便于集中控制和资源共享：多个受控点的多媒体系统通过中央控制系统联动，能够实现统一开机和关机操作，同时可能方便地将一个多媒体和资源共享给其它控制点，提高系统资源和会议的利用率。
多种管理并存：可以对于现场的电动支架、幕布、灯光、音量等实现集中管理控制。
实用远程控制：能够在中央控制点对远程的受控点及设备和环境进行控制。
6. 远程视频会议系统
主会场

MCU
pc
分会场

Switch
pc
分会场
Switch
pc
分会场
Switch
Switch
pc
分会场
考虑到召开远程视频会议的需要，我们为会议室场所配置了远程视频会议系统。系统结构图如下：

系统结构图
从系统结构图中，我们可以很清楚的知道无论是在不同楼层还是分布在世界各地，与会者可即时共享文字、图形和各种WINDOWS软件，其效果和在同一间会议厅开会一样。
以上几个部分实现功能各不相同，既相互独立又是一整体。用户可以根据自己需要选择几个系统。

3 设计依据及设计原则
3.1 设计依据
本方案是根据项目中各场所实际使用要求为基础，按以下有关国家标准为依据，并且参照本公司多年丰富的经验而设计：
Ø 多媒体音视频会议系统设计图纸及应用需求书
Ø 智能建筑设计标准（GB/T50314-2006）
Ø 智能建筑工程质量验收规范（GB50339-2003）
Ø 智能建筑弱电工程设计施工图集（GJBT-471）
Ø 会议系统的电及音频性能要求（GB/T一五381-94）
Ø 厅堂扩声系统声学特性指标（GYJ25-86）
Ø 民用建筑隔声设计规范（GBJ1一八-88）
Ø 视听系统设备互联用连接器的应用（GB/T一五644-95）
Ø 视听、视频和电视系统中设备互联的优选配接值（GB/T一五859-1995）
Ø 30MHZ—1GHZ声音和电视信号的电缆分配系统（GBT6510-86）
Ø 声系统设备互联优选配接值（GB/T14197-93）
Ø 声系统设备互联用连接器应用（GB/T14947-94）
Ø 扩声系统的声学特性指标与测量方法（WH01-93）
Ø 民用建筑电气设计规范（JGJ/T16-92）
Ø 电气装置安装工程施工及验收规范（GB50259-96）
Ø 电气装置安装工程接地装置施工及验收规范（GB50169-92）

3.2 系统设计原则
作为现代化多媒体会议系统，其智能化系统工程必须要符合当今会展中心数字化、信息化、系统化、现代化的建设进程。系统建设应采用先进成熟的网络技术、计算机信息技术、自控技术、现代化通信技术，并结合实际情况，遵循先进性、成熟性、可靠性、灵活性、开放性、实用性等原则。
我公司以用户至上为原则，在符合国家规范的前提下，最大限度地满足用户的需求。以下是我公司为客户利益着想，本着技术先进、高效便利、投资合理的精神在系统设计中所坚持的八条原则。
先进性
本系统选用先进、实用的技术和功能完善的产品，一流的设备，在技术上适度超前，整个系统体现当今多媒体技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。
成熟性与实用性
各子系统应采用先进的，已使用过并被证明是成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。本系统可充分满足可视管理的要求，操作方便，维护简单，便于管理。
灵活性和开放性
在满足客户当前要求的基础上，面向21世纪，系统应具有开放性和兼容性，可以与未来扩展的设备具有互联性与互操作性。
集成性和可扩展性
系统设计中充分考虑各会议室系统的集成性，确保多媒体系统总体结构的先进性、合理性、可扩展性和兼容性，使用不同厂商，不同类型的先进产品，使整个多媒体系统可以随着技术的发展和进步，不断得到充实和提高。
标准化和模块化
严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今世界的先进技术。
安全性与可靠性
必须深刻理解机构会议室内运作的设备和系统安全可靠的重要性，因为在设备选择和系统设计中安全性和可靠性始终是放在第一位的。例如在系统管理程序中采取严格网络等级操作措施，防止非法访问和恶意破坏。
服务性与便利性
为适应各会议室的各种功能需要，所采用的系统应能充分体现对各会议室内管理者和使用者各个方面的安全、先进、可靠、方便和高效等。
经济合理性
设备选型和系统设计要确保满足用户的需求，具有技术上的先进性、可行性和实用性，丢掉附在其上的“泡沫”，并达到功能与经济相统一的优化设计。

4 会议室配置说明
4.1 显示系统(待完善)
4.1.1 系统设计

品牌介绍及应用

主要设备介绍

4.2 音频扩声系统
4.2.1 系统设计
会议室主要用于公司重要会议讨论、决策、及召开远程视频会议等会务活动。我们按一下原则设计扩声系统：
保证场地各个位置无回声、颤动回声和声聚焦等音质缺陷；
声音涵盖服务区内声音的频响响应一致和覆盖均匀；
音响系统满足语言扩声、音乐播放等多种适用功能；
音响系统设备在正常使用中各种噪声指标小于规定的限值；
扬声器的外形和安装位置不影响场地的整体风格。
本次方案中音箱功放及音频处理设备选用的都是世界知名音响品牌，选用各个品牌有口碑、市场占有率高的产品组合而成的一套音响系统，因此在质量和品质上有很好的保证；配置了功能强大的数字音频处理器，通过良好的调试，可以完全避免啸叫、噪声、回音等不利现象的出现，并具有很高的语言清晰度。
扬声器的匹配
我们认为，进行会务活动时对于扩声方面的要求，一是语音清晰，二是会场声音整体均匀。
会议室长21.6米，宽11.8米，总面积约255平米。为了尽可能降低声反馈发生的可能性及更使中心声场达到足够的声压，我们配置2只一五寸全频音箱，作为会议室的主扩声装备,主要起到拉声场的作用。另外配4只双8寸全频音箱作为辅助音箱，主要是为中后场的扩声要求而设计。如果不配置合理的返听系统，主席台人员听到的声音将是来自其余音箱的反射声，这样，一方面到达人耳的时间会有延迟，影响演员发挥，另一方面，在清晰度和听感上都会不足，特别在舞台演出时，返听系统则更显重要。因此，我们配2只返听音箱，满足主席台声场需要。返听音箱做成斜面形，放在地上，这样既可放在舞台上不致影响舞台的总体造型，又可在放音时让舞台上的人听清楚，还不致将声音反馈到传声器而造成啸叫声。
品牌介绍及应用
创立于1927年的Electro－voice为全球最主要的专业电声设备生产供应商。作为专业音响领域公认的技术先驱，EV产品演艺中心、剧院、体育场馆、教堂、电影院、夜总会、交通枢纽以及现场音乐会中无处不在。同时，广播业、全球巡回演出业、固定安装、扩声、音乐重放等应用领域都在使用EV设计和制造的高品质产品。
EV通过提供卓越音响产品赢得了良好声誉，同时致力于连续创新。无论是话筒、音箱、功放还是信号处理器，EV提供的解决方案总是追求更好的表现和可靠性。
EV有近80年的历史，其技术始终站在世界的前沿。最著名的技术有：
n 1970年——首家采取了Thiele-Small小信号参数设计开口箱扬声器系统
n 1974年——发明了扬声器领域最具革命化的恒指向性号筒扬声器
n 1986年——发明了多驱动单元在单一号筒实现无干涉扬声器系
n 1997年——发明了RMDT技术，大大改善了扬声器系统的清晰度(尤其是人声)、
主要技术解决了:
▼ EV发明了恒指向号筒专利，生产出具有宽频带和均匀扩散角度的扬声器系统，具有良好的音质及高可懂度和清晰度；为控制声场创造了极好的条件。
▼ 双极和三极(Dipole and TripoleTM)技术：
双极和三极技术是音箱内的二或三单元，有效地运作成微形线阵列以改进低频指向性，它在适当的频段重迭，通过距离遮蔽和滤波效应的综合作用，产生了低到125Hz的垂直指向控制，加强了前场的辐射能力，降低了对舞台话筒的回输影响。从图看出：在指向角外，音箱对舞台的辐射影响已被大大的降低。
▼ 多歧管(Manifold Technology)技术：
在一定频率范围内分4个频段，4个扬声器完美地综合成单一的低频号筒或称为低频音箱，这个低频音箱只有传统音箱的几分之一大小，但有4倍的音压输出，消除了因要求大输出而要多个音箱叠来所引起的不均匀覆盖。
▼ 可变强度(Vari Intense)技术：
提供了一个有效的矩形指向图像，除在长方形的房间里，这种覆盖图像在大多用途上亦有很多好处。VI号筒注册专利的喉管和号筒设计对房间的远端的信号加强了6-10dB,其结果是前远端声压均匀，避免了远端声压过低及前排声压过大的弊端。
▼ 振铃模态退耦（RING MODE DECOUPLING）技术：
当信号以不同的电平通过一个音箱的时候，在某些频率会产生振铃现象，EV扬声器经过RMD处理的结果是一种甚至在高声压的时候仍然顺耳的纯净和清晰的声音。
部分业绩：
广州白云国际会议中心

深圳市民中心

我们选用的是EV的FRI专业会议工程音箱。FRI系列音箱使用优质的EV扬声器单元，包括DH2T压缩驱动器和DL系列低音单元，整体经济型得到提高，在对安装和声音都有很高要求的固定安装场合，FRI系列有着优越的表现。FRI音箱外表面是黑色丙烯酸树脂漆，箱体是一三层的桦木胶合板，配有黑色粉末喷涂金属面罩。为确保绝对安全的安装同时兼顾美观，FRI+系列使用大型的DH7驱动器，性能更好，并可提供多种的覆盖波束选择。
电声处理：
电声系统的处理和控制就像汽车中的变速箱和点火控制装置，它的重要地位不言而喻。扩声系统也需要自动波、ABS、安全气囊，来使扩声系统的声音控制理想化、安全化、自动化。
本设计方案配置了一台4进8出的数字音频处理设备，在最大程度的避免音质的损失的同时，它也能够根本解决传统音响的复杂操作和误操作问题，通过多通道的系统设计，在多模式，多功能系统中最大程度的做到简单，智能，稳定的最佳声场转化；我们采用1套4进8出的数字音频处理器，用于增益、极性转换、参量均衡器、棚架滤波器、时间延时、分频功能、压缩、限制和信号路由，各个功能模块以软件形式存储在设备中，通过拖放就可以完成各模块的调用。采用数字音频处理器有几大好处：首先可以可针对不同使用功能的声学特性要求进行场景(如本地会议扩声模式、异地会议扩声模式等)编程存储，根据现场使用情况选择与之符合的声场程序，保证了兼容性，从而达到良好的听音效果；其次音频处理器包含众多的周边设备，如内建压限器、均衡器、矩阵器、混音器、延时器……等功能，这样即减少了设备的占用空间，也减少了很多不必要的连线，使系统更稳定，检修更方便。同时，它还支持第三方控制功能，能与中控系统（CUE、SMART、AMX等）等集控系统连动控制，或经由计算机提供程式给主机且可配置格式之各种现场图面简化操控界面，可满足用户依实际现场作各项音频处理之应用与操作，实现对大会议室内各路音频的音量控制，省去了采用传统音频器材非专业人士操作困难的麻烦。
经过优质完善的电声处理系统的处理，声场效果可以到达：会议时：语言清晰、可懂度高、声场均匀。
由于会议室扩声系统的复杂性，考虑到4进的数字音频处理器输入不够，为此，我们还设计采用1台16路调音台，主席台的话筒信号、无线话筒信号进入调音台，进行调音，调音台输出进入4进8出的数字音频处理器，在这里进行均衡、压限、延时、分频等音频信号处理，再分别送至各路功放推动相应的扬声器。设计采用1台效果器用于演唱时设置不同的效果模式。为了确保声场效果，还配置了一台反馈抑制器，防止话筒啸叫。双31段均衡器可以有效的对各个频率的声场均匀度做精细的调整，弥补声场不均匀造成的缺陷。对会议室的监听系统作了着重处理，选用了目前技术较为先进的监听耳机进行监听，以保证录制效果。 同时我们配置了12路电源时序控制器，用于对系统设备的有序开关控制，避免人为操作失误对系统造成的影响。配置了机柜，这样使得室内设备摆放整齐。
主要设备参数
u EV主音箱 FRi+ 一五2
两路全频扬声器；结实的低音可达到42Hz（-10dB），开孔低频反射式箱体；3寸高频音圈（钛振膜）；附4个吊环；12个3／8寸-16吊装点。
规格：FRI-一五2
频响：（-10dB）：42Hz-一五kHz
最大声压级／1m：129.5dB
推荐高通频率：40Hz（12dB／Oct）
灵敏度（1W／1M）双功放大状态：98dB（98dB／112dB）
负载功率（连续）：350W
负载功率（峰值）：1400W
覆盖（水平＊垂直）：60＊40 60＊60 90＊40（FRI+）
60＊40 80＊50 （FRI）
低频驱动器：一五寸
高频驱动器：1寸（DH7）
分频频率：1600Hz
输入接口：：双重螺丝接线位
阻抗（正常／最小）8欧
体积（高＊前宽＊深）：711＊483＊589mm
净重：31.8kg
u EV音箱 FRI 2082
两路全频扬声器;开孔低频反射式箱体;1寸高频音圈(钛振膜);眺台下檐补声设计; 眺台下檐允许45度以内调整,适合墙上和舞台监听;备安装支架,2个3/8寸-16吊装点。
频响：(-10 dB) 55Hz-20kHz
最大声压级/1m 122dB
推荐高通频率 50Hz(12 dB /Oct)
灵敏度(1W/1M)双功放大状态93 dB(98 dB/112 dB)
负载功率（连续）200W
负载功率（峰值）800W
覆盖（水平*垂直）100*100
低频驱动器2*8寸
高频驱动器1寸(DH7)
分频频率2800Hz
输入接口双重螺丝接线位
阻抗（正常/最小）8欧
体积（高*前宽*深）222*620*356mm
净重一八.2kg
u SOUNDWAY SW系列功放
功放采用与音响功率匹配的SW系列。采用最先进的层级电源设计，大大提高输出功率。精心设计的输出电路，配合大型散热器及2速散热风机，确保功率放大器在任何情况下温度最低，可靠性最高。每个声道由独立电源供电，提供非常强劲的输出电流，提高信号的分离度。设有完善的保护电路，包括压限保护、直流输出保护、输出短路保护、开机、关机冲击电流保护及温度保护，确保音响系统更安全可靠。工作状态指示灯，清楚显示每个声道的工作情况。采用全卡侬插座做信号平衡输入连接，使用国际安全标准设计的接线柱和SPEAKON插座，确保输出牢固可靠。
相关参数
型号
SW550
8欧姆功率
550WX2
4欧姆功率
835WX2
8桥接功率
1650W
频响(+0/-0.31W/8)
20Hz-20KHz,-3dBx100KHz
Thd+N
<0.05%
Input Imped.(Bal/Unbal)
20KΩ/10KΩ
信噪比
≥95dB
尺寸(长X宽X高)
57X56X23cm
u soundway PA系列功放

采用最先进的层级电源设计，大大提高输出效率。
精心设计的“地输出”电路，配合大型散热器及变速散热风机，确保功率放大器在任何情况下都温升最低，可靠性最高，输出功率源源不绝。
每个声道由独立电源供电，提供非常强劲的输出电流，提高了声道分离度。
完善的安全保护系统：压限保护，直流输出保护，输出短路保护，开机、关机冲击电流保护及温度保护，确保音响系统更安全可靠。
工作状态指示灯，清楚显示每个声道的工作情况。
各有2种卡侬输入插座，方便连接输入信号。使用国际安全标准设计的接线柱和音箱螺栓座SPEAKON输出插座，确保输出连接牢固可靠。
可工作于双声道、桥接及接转换开关，以满足不同的使用要求。
型号
PA300
8欧姆功率
300WX2
4欧姆功率
450WX2
8桥接功率
900W
频响(+0/-1DB AT 1W)
20Hz-20KHz
增益
32DB
Thd+N总谐波失真
<0.1%
Input Imped.(Bal/Unbal)输入阻抗
20KΩ/10KΩ
信噪比
103dB
包装尺寸(长X宽X高)
48.2X88X40cm
u ASHLY 数字信号处理器Protea 4.8SP

Protea 4.8SP是有4个输入/ 8输出数字信号处理器，具有能够精确而又广泛的对音频进行控制的功能。通过前面板界面上的具体功能按钮，允许快速发送所有控制参数，消除隐藏子菜单。背光2x20特性CD显示通道和功能设置。相关具体按钮可访问所有音频功能和系统工具。更快捷设置和强大的可视输入/输出路由，EQ，滤波曲线系统，两个USB接口（一个在前面板，另一个在后面板）和RS-232接口可用于Ashly的控制软件（Protea软件）和PC连接。提供一个6英尺的USB-A到USB-B电缆。软件的使用优势在于它包括非常强大的预设能力，并且在音频路由与控制处理方面非常的直观。
Protea 4.8SP采用先进的DSP技术，从24 bit，48kHz的deta-sigma A / D转换器与128倍过采样。数字处理包括：增益、极性转换、参量均衡器、棚架滤波器、时间延时、分频功能、压缩、限制和信号路由，所有的处理都通过一对120MHz高性能DSP处理器。D / A转换器使用24位deta-sigma转换器与128倍过采样。所有输入和输出都是使用防止射频干扰的平衡XR接口。
每路输入可让您控制增益、延迟和六个滤波器（您所选择的每一个参数，高或低棚架）。除了设定分频点，每个输入可被分配到任何一个或一组输出，可以设置四个参数，高或低棚架滤波器，延迟调整，输出增益，极性和压缩器/ 限制器对扬声器的保护。所有这一切都在一个机架空间，配有XR卡侬输入和输出接口。
4.8SP最大可存储到30个预设。预设文件采取了“快照”方式完全存储当前所有通道的所有控制数据。Protea 4.8SP类似 Ashy的旧型号 Protea 4.24C。旧的*.PCC格式的文件可以作为预置文件载入到新的4.8SP上使用。
总之，Protea 4.8SP是一台功能强大，便于操作的处理器。无论是在现场演出还是用于固定安装，都提供了精确的音频处理能力和卓越的声音。
特性：
• 一个机架空间
• 4输入-8输出
• 非常直观的用户界面
• 具有分频、均衡、延时和限幅功能
• 输入可分配到任意输出
• 出众的音质
• 前面板和PC进行编程控制
• USB与RS-232接口
• 第三方控制
• XR音频接口
• 平衡式输入输出
• 通过参量均衡和压缩限幅控制反馈
• 具有inkwitz-Riey, Besse 和 Butterworth 滤波器
• 滤波器斜率分别为12, 一八, 24和48dB/倍频程
• 参数式均衡器：1/64th至4倍频程范围
• 682毫秒输入和输出延时
• 每个输出都有限幅器
• 独立的输入、输出表头
• 4级保护
应用：
• 传统PA系统
• FOH
• 监听系统
• 超低辅助供给功能
• -C-R配置
• 多区域扩声系统
输入
有源平衡, 一八 kohms
高通滤波种类
inkwitz-Riey, Besse, Butterworth
最大输入电平
+20dBu
高通滤波斜率
12, 一八, 24 和48dB/Octave
输入增益范围
+12/-40dB, 0.1dB 增量
高通滤波范围
低至 21.98KHz, 245 步进值
输出
有源平衡, 100 ohms
低通滤波种类
inkwitz-Riey, Besse, Butterworth
最大输出电平
+20dBu
低通滤波斜率
12, 一八, 24 和 48dB/Octave
输出增益范围
+12/-40dB, 0.1dB 增量
低通滤波范围
低至 21.98KHz, 245 步进值
相位
0 或 一八0 度
压缩/限幅门域
-20dBu - +20dBu, 1dB 增量
频率响应
20 Hz-20kHz, ±0.25 dB
压缩/限幅比率
1.2, 1.5, 2, 3, 4, 6, 10, 20:1, Infinite:1
THD
<0.01% x1 kHz, +20 dBu
压缩/限幅起始时间
0.5ms to 50ms per dB
动态范围
>110 dB (20 Hz-20 kHz) 未加权
压缩/限幅释放时间
10ms to 1Sec per dB
输出噪声
<-90 dBu 未加权
压缩/限幅Range
20Hz to 10.6KHz
均衡滤波
6 每个输入 | 4 每个输出
输入A/D转换
24 bit
参量均衡带宽
1/64th Octave - 4 Octave
输出A/D转换
24 bit
参量均衡范围
+一五/-30dB, 0.1 dB 增量
处理
24 bit, 56 bit 累加器
频率分辨率
1/24th octave
采样速率
48KHz
High-Shef 均衡斜率
6 or 12dB/Octave
传播延时
1.46ms
High-Shef 均衡频率范围
19.7Hz - 2Khz
电源
90-240VAC, 30W
High-Shef 均衡范围
+/-一五dB, 0.1dB 增量
重量
一三bs (最大)
ow-Shef 均衡斜率
6 or 12dB/Octave
尺寸
19.0”W x 3.5”H x 8.5”D
ow
