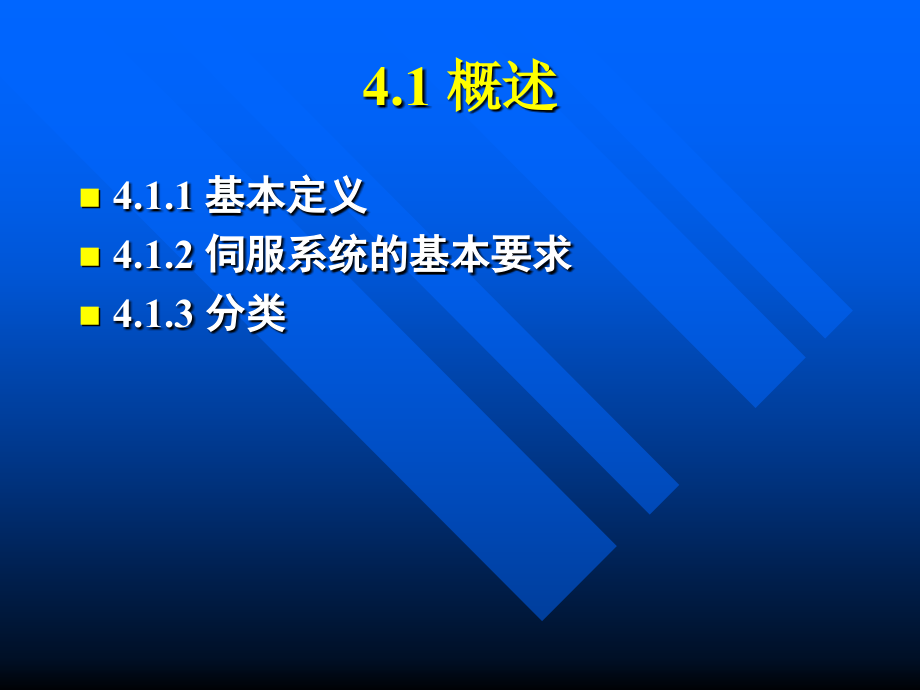

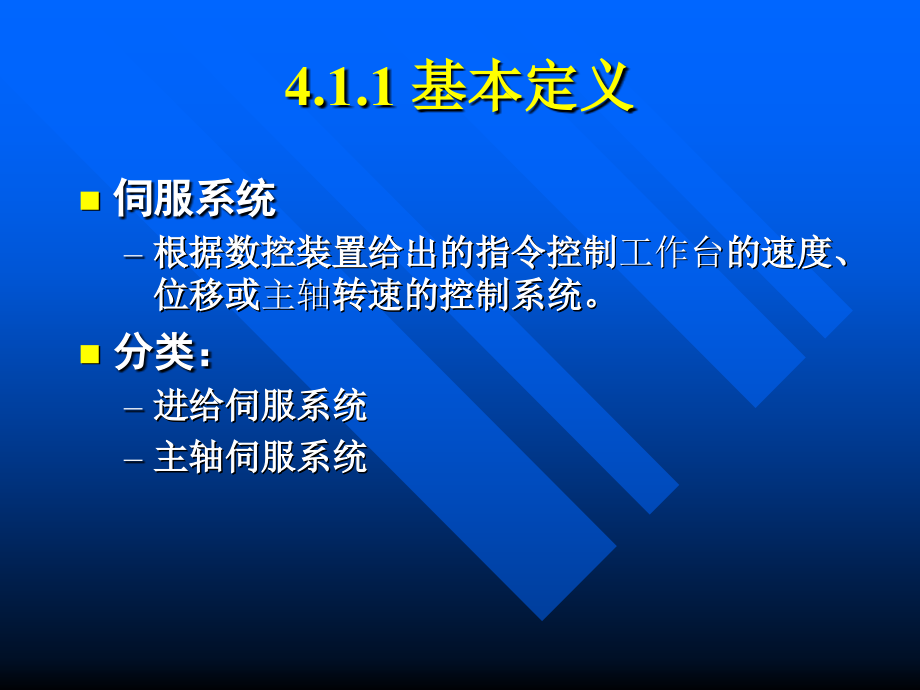

,单击此处编辑母版标题样式,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,4.1,概述,4.1.1,基本定义,4.1.2,伺服系统的基本要求,4.1.3,分类,4.1.1,基本定义,伺服系统,根据数控装置给出的指令控制,工作台,的速度、位移或,主轴,转速的控制系统。,分类：,进给伺服系统,主轴伺服系统,进给伺服系统,组成,伺服驱动电路,伺服驱动装置（电机）,位置检测装置,机械传动机构,执行部件,性能取决于,各组成环节的特性,各环节性能参数的合理匹配,4.1.2,伺服系统的技术要求,位移精度,控制分辨率、位置精度、重复精度,0.010.001mm 0.1m,调速范围宽,需要足够的调速范围来达到最优的金属切除率,反向死区小,能频繁启、停和正反转,快速性和稳定性,快速性和稳定性,动态响应快（快速性）：,到达稳态值的时间越短越好,200100ms,，,f,g,时，步进电机不能正常运行。,f,g,与步进电机的惯性负载,J,有关，,J f,g,CNC,机床加速度受限于,f,g,连续运行的最高工作频率,步进电机连续运行时所能接受的最高控制频率,远大于启动频率,与步距角一起决定执行部件的最大运动速度。,决定于负载惯量,J,、定子相数、通电方式、控制电路的功率放大级,转矩,频率特性,负载转矩越大，工作频率越低，符合加工实际需求,在步进电机运行时，对应于某一频率，只有当负载转矩小于它在该频率时的最大动态转矩，电机才能正常运转,应根据负载要求参照高频输出转矩来选用步进电机的规格,步进电机开环进给的传动计算及电机选用,传动计算,：步距角,i,：齿轮传动链的传动比,：脉冲当量,t,：滚珠丝杠导程,电机选用原则,满足精度要求,输出转矩,负载转矩（工作矩频特性、起动矩频特性曲线，由频率,f,查找,M,）,步距角与机械系统匹配，以得到机床所需的脉冲当量,最高运行频率必须满足机床快速性要求。,4.3,直流伺服电机及其调速系统,直流伺服电机调速,直流电机调速方法,改变电枢电压,U,改变,K,e,即改变磁通量,（改变激磁回路电阻,R,j,以改变激磁电流,I,j,）,在电枢回路中串联调节电阻,R,t,，此时，转速公式变为,大惯量直流伺服电机,又称：,宽调速直流伺服电机、直流力矩电机,激磁方式：,永磁式,特点：,输出力矩大：,高性能的磁性材料，产生强磁场,，具有大的矫顽力和足够的厚度，能承受高的峰值电流以满足快的加减速要求,增加转子的槽数和槽的截面积，增大磁极对数，使得转矩,-,惯量比增大，电枢电感减小，电机的机械时间常数和电气时间常数都减小，改善响应的快速性。,大惯量直流伺服电机,特点：,大惯量的结构使在长期过载工作时具有大的热容量，过载能力强，允许持续过载的时间长。,低速高转矩和大惯量结构可以与机床进给丝杠直接连接；,电机轴上装有精密的测速发电机、旋转变压器或脉冲编码器，从而可以得到精密的速度和位置检测信号，以反馈到速度控制单元和位置控制单元。,大惯量直流伺服电机,缺点：,控制不如步进电机简单,快速响应性能不如小惯量电机,耐温可达,150,200,，转子温度高，热量通过转轴传到丝杠，若不采取措施，丝杠热变形将影响传动精度,电机电刷易磨损，维修保养也存在一定问题。,直流伺服电机的运行特性,直流伺服电机的调速系统,可控硅调速系统,脉冲调宽调速系统（,PWM,）,直流伺服电机的可控硅调速系统,又称：,晶闸管供电转速电流双闭环直流调速系统,U,d,PWM,控制示意图,通过改变脉冲宽度的方法来改变电枢回路的平均电压，达到电机调速的目的,直流伺服电机的脉冲调宽调速系统,脉冲宽度调制电路,C,任务：,将速度指令电压信号转换成脉冲周期固定而宽度可由速度指令电压信号的大小调节变化的脉冲电压。,组成：,调制信号发生器（三角波或锯齿波）,比较器,脉冲分配器,输出脉冲电压：控制脉宽调制放大器,PWM,的基极,b,1,b,4,晶体管脉宽放大器（,PWM,）,双极式,PWM,变换器工作原理,PWM,调速的特点,开关频率高,纹波系数低,频带较宽,可在高峰值电流下工作,4.4,交流伺服系统,含义：,使用,AC,电机的伺服系统,分类：,交流感应电机（异步）：结构简单，容量大，价格低，一般用作主运动的驱动电路,交流同步电机（永磁）：进给运动的驱动电机,永磁同步式交流伺服电机,组成：,交流伺服电机调速,据电机学知，交流异步电机的转速表达式为：,式中,f,1,定子电源频率（,Hz）；,p,磁极对数；,s,转差率。,交流伺服电机变频调速的关键：获得调频调压的交流电流,交流伺服电机变频调速,正弦波脉宽调制信号,矢量变换控制原理,目的,建立一个与交流电动机等效的,直流电动机,模型，得到与直流电机相同的优异控制性能。,准则,变换前后由同样的旋转磁势（即产生同样的旋转磁场）,方法,A,、,B,、,C,三相坐标系的交流量,D,、,Q,两相固定坐标系的交流量,转子磁场定向的,M,T,直角坐标系的直流量,电动机控制对比,直流电动机,与电机电磁转矩相关的主磁通,和电枢电流,I,a,是相互独立的两个变量,分别控制励磁电流和电枢电流，即可方便地进行转矩与转速的线性控制,单输入单输出的单变量控制系统,交流电机,定子与转子间存在强烈的电磁耦合关系,I,2,时刻影响着气隙磁通,定子电压和电流均是随时间交变的矢量，而磁通是空间交变矢量,如仅仅控制定子电压和频率，其输出机械特性受到磁通的影响将不会是线性的,交流电机等效变换,矢量控制变频调速系统（,SPWM,）,
