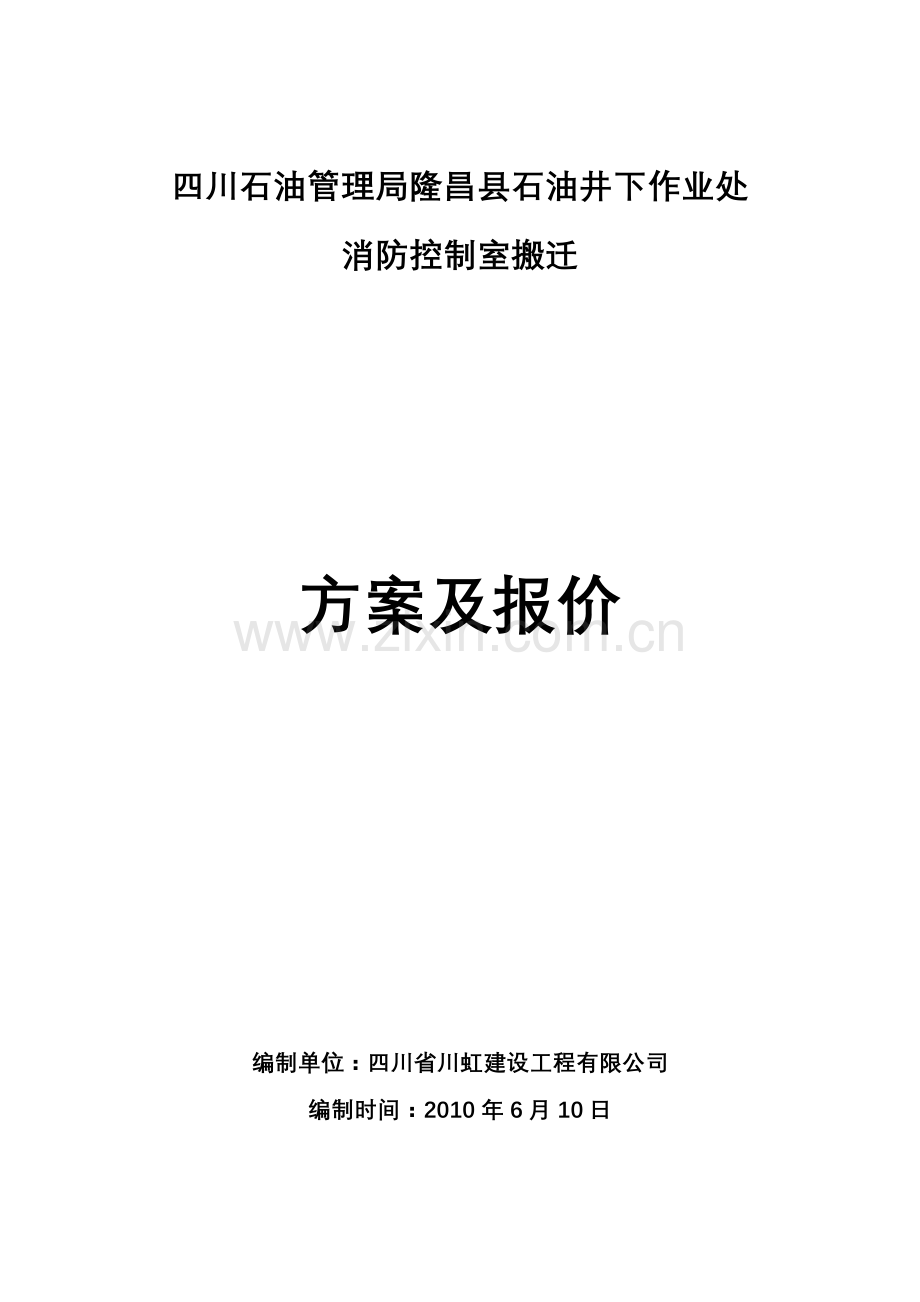

四川石油管理局隆昌县石油井下作业处
消防控制室搬迁

方案及报价

编制单位：四川省川虹建设工程有限公司
编制时间：2010年6月10日
目录
一 方案编制依据 1
二 原消防状况 1
三 工程范围 2
四 施工准备 2
五 施工方案 2
六 施工配合 7
七 主要设备材料 7
附件一：概算书 9
附件二：公司资质、简介、业绩 10

四川石油管理局隆昌县石油井下作业处
——消防控制室搬迁方案
2010年6月7日，我公司应邀到四川石油管理局隆昌县石油井下作业处进行消防控制室搬迁工作前期现场勘察。
甲方要求：四川石油管理局隆昌县石油井下作业处消防报警主机从原控制室搬迁到门卫处。
因为使用单位无法提供原消防系统竣工图及建筑竣工图，我公司现在制作方案及报价以现行相关规范、甲方要求及我公司现场现场勘察情况为依据。
一 方案编制依据
1. 《火灾自动报警系统施工及验收规范》(GB50166-2007)；
2. 《建筑电气工程施工质量验收规范》（GB50303—2002）
3. 《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000
4. 工程标准强制性条文（房屋建筑部分）2002
5. 《建设工程施工质量验收统一标准》（GB50300—2001）；
6. 《高层民用建筑设计防火规范》GB50045-95(2005年版)
7. 《电子信息系统机房设计规范》GB50174-2007
8. 《汽车库、修车库、停车场设计防火规范》GB50067-97
9. 《民用建筑电气设计规范》JGJ16-2008
10. 《火灾自动报警系统设计规范》GB50116-98
11. 《智能建筑设计标准》GB/T50314-2004
12. 《建筑设备安装分项工程施工工艺标准》；
13. 中华人民共和国现行的有关标准图集。
14. 施工现场实际情况；
二 原消防状况
本消防报警系统保护对象：四川石油管理局隆昌县石油井下作业处一栋高层居住建筑，地上17层，地下一层。2-16层为 居住用，一梯四户。1层面积较大，为商用。地下一层为停车场。
原报警系统安装于2003年，问题较多，8个点位被隔离。
消防报警及联动系统由消防报警主机、直接 控制盘（多线盘）、程控电话主机、广播主机、探测器、手动报警按钮、声光 报警器、消火栓启泵按钮、模块等设备和管线组成。
报警主机四川久远JB-TBZL-JF998，四回路，探测器405只，联动控制部件53只。
三 工程范围
我们负责从原消防控制室到新消防控制室之间的消防线路延伸、报警主机在原消防控制室内拆除及新消防控制室内安装。如果原系统经过原维护单位的检查维修，能够正常运行。在我们安装完成后负责调试。
四 施工准备
因为原消防系统问题较多，需要先检查原线路及设备，确定能够修复，才能搬迁。
五 施工方案
对原系统进行检修，确保无故障——报警主机及其他主要设备拆除——设备及线路标记、保护、接线——报警控制器及其他主要设备安装———调试、运行。
1.需要原设计、施工、维护单位配合对原消防系统检修，确保无故障。
2.报警主机及其他主要设备拆除。
拆卸设备时，仔细阅读原设备安装及使用说明，在技术人员的指导下，按照说明书拆卸，不能野蛮施工。
拆下的设备轻拿轻放，有包装箱的尽量用原包装箱封装，搬运较大设备时用拖车搬运，运输过程避免颠簸。
3.设备及线路标记、保护、接线。
在施工过程中，对拆下的设备进行保护。
系统简图：
原控制室内报警主机—导线单程20米—接线端子箱—导线单程160米—接线端子箱—导线单程20米—新控制室内报警主机
导线拆除、续接流程：
A主机接线端子编号标记——B从原主机接线端子拆下导线——C对原线路拆下的端子逐一对应主机接线端子进行编号——D对新续接线路两端进行编号标记——E在新消防控制室内安装接线端子箱，安装高度1.5米——F对接线端子箱内的端子进行编号——G新续接导线和接线端子箱内的接线端子对应编号接线——H对新续接线路两端进行编号标记——I新续接导线对应原消防控制室内的接线端子箱接线端子对应编号接线——J在新消防控制室内安装接线端子箱，安装高度1.5米——K对接线端子箱内的端子进行编号——L新续接导线和接线端子箱内的接线端子对应编号接线——M对新续接线路两端进行编号标记——N报警控制器安装完成后，在新控制室，新续接导线和报警主机接线端子对应编号接线；
4.火灾报警控制器安装。
（1）火灾报警控制器（以下简称控制器）接收火灾探测器和火灾报警按钮的火灾信号及其它报警信号，发出声、光报警•，指示火灾发生的部位，按照预先编制的逻辑，发出控制信号，联动各种灭火控制设备，迅速有效的扑灭火灾。为保证设备的功能必须做到精心施工，确保安装质量。火灾报警器一般应设置在消防中心、消防值班室、警卫室及其它规定有人值班的房间或场所。控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土、腐蚀性气体；不受振动、冲击等影响。
（2）设备安装前土建工作应具备下列条件：
A、屋顶、楼板施工已完毕，不得有渗漏。
B、结束室内地面、门窗、吊顶等安装。
C、有损设备安装的装饰工作全部结束。
（3）区域报警控制器在墙上安装时，其底边距地面高度不应小于1.5m，可用金属膨胀螺栓或埋注螺栓进行安装，固定要牢固、端正，安装在轻质墙上时应采取加固措施。靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m。
（4）集中报警控制室或消防控制中心设备安装应符合下列要求：
A、落地安装时，其底宜高出地面0.05~0.2m，一般用槽钢或打水台作为基础，如有活动地板时使用的槽钢基础应在水泥地面生根固定牢固。槽钢要先调直除锈，并刷防锈漆，安装时用水平尺、小线找好平直度，然后用螺栓固定牢固。
B、控制柜按设计要求进行排列，根据柜的固定孔距在基础槽钢上钻孔，安装时从一端开始逐台就位，用螺丝固定，用小线找平找直后再将各螺栓紧固。
C、控制设备前操作距离，单列布置时不应小于1.5m，双列布置时不应小于2m，在有人值班经常工作的一面，控制盘到墙的距离不应小于3m，盘后维修距离不应小于1m，控制盘排列长度大于4m时，控制盘两端应设置宽度不小于1m的通道。
D、区域控制室安装落地控制盘时，参照上述的有关要求安装施工。
（5）引入火灾报警控制器的电缆、导线接地等应符合下列要求：
A、对引入的电缆或导线，首先应用对线器进行校线。按图纸要求编号，然后摇测相间、对地等绝缘电阻，不应小于20MΩ，全部合格后按不同电压等级、用途、电流类别分别绑扎成束引到端子板，按接线图进行压线，注意每个接线端子接线不应超过二根，盘圈应按顺时针方向，多股线应涮锡，导线应有适当余量，标志编号应正确已与图纸一致，字迹清晰，不易褪色，配线应整齐，避免交叉，固定牢固。
B、导线引入线完成后，在进线管处应封堵，控制器主电源引人线应直接与消防电源连接，严禁使用接头连接，主电源应有明显标志。
C、凡引人有交流供电的消防控制设备，外壳及基础应可靠接地，一般应压接在电源线的PE线上。
D、消防控制室一般应根据设计要求设置专用接地装置作为工作接地（是指消防控制设备信号地域逻辑地人，当采用独立工作接地时电阻应小于4MΩ，当采用联合接地时，接地电阻应小于1MΩ，控制室引至接地体的接地干线应采用一根不小于16mm2的绝缘铜线或独芯电缆，穿人保护管后，两端分别压接在控制设备工作接地板和室外接地体上。消防控制室的工作接地板引至各消防控制设备和火灾报警控制器的工作接地线应采用不小于4mm2铜芯绝缘线穿入保护管构成一个零电位的接地网络，以保证火灾报警设备的工作稳定可靠。接地装置施工过程中，分不同阶段应作电气接地装置隐检，接地电阻摇测，平面示意图等质量检查记录。
其它火灾报警设备和联动设备安装，按有关规范和设计厂家要求进行安装接线。
5.调试要求
5.1火灾自动报警系统调试，应在建筑内部装修和系统施工结束后进行。
5.2 调试前施工人员应向调试人员提交竣工图、设计变更记录、施工记录（包括稳蔽工程验收记录），检验记录（包括绝缘电阻、接地电阻测试记录）、竣工报告。
5.3调试负责人必须由有资格的专业技术人员担任。一般.由生产厂工程师或生产厂委托的经过训练的人员担任。其资格审查由公安消防监督机构负责。
5.4调试前应按下列要求进行检查；
（1）按设计要求查验。设备规格、型号、备品、备件等。
（2）按火灾自动报警系统施工及验收规范的要求检查系统的施工质量。对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。
（3）检查检验系统线路的配线、接线、线路电阻、绝缘电阻，接地电阻、终端电阻、线号、接地、线的颜色等是否符合设计和规范要求，发现错线、开路、短路等达不到要求的应及时处理，排除故障。
5.5 火灾报警系统应先分别对探测器、消防控制设备等逐个进行单机通电检查试验。单机检查试验合格，进行系统调试，报警控制器通电接人系统做火灾报警自检功能、消音、复位功能、故障报警功能、火灾优先功能、报警记忆功能、电源自动转换和备用电源的自动充电功能、备用电源的欠压和过压报警功能等功能检查。在通电检查中上述所有功能都必须符合条例《GB4717火灾报警控制器通用技术条件》的要求。
5.6按设计要求分别用主电源和备用电源供电，逐个逐项检查试验火灾报警系统的各种控制功能和联动功能，其控制功能和联动功能应正常。
5.7检查主电源：火灾自动报警系统的主电源和备用电源，其容量应符合有关国家标准要求，备用电源连续充放电三次应正常，主电源、备用电源转换应正常。
5.8系统控制功能调试后应用专用的加烟加温等试验器，应分别对各类探测器逐个试验，动作无误后可投人运行。
5.9对于其它报警设备也要逐个试验无误后投人运行。
5.10按系统调试程序进行系统功能自检。系统调试完全正常后，应连续无故障运行120h，写出调试开通报告，进行验收工作。
六 施工配合
我们此次搬迁消防控制室要求原消防维护及原设计、施工单位配合。
我们要求搬迁后的现场能够提供双电源和共用 接地 装置，共用接地装置电阻不大于1欧姆。需要建设单位和使用单位能够配合。
责任划分：
只对我们施工内容负责。如果因为原系统故障，搬迁后不能使用，我们不负责。
七 主要设备材料
隆昌县石油井下作业处控制室搬迁主要设备材料表：
室内桥架：200*100 40米
穿线钢管SC100 160米
穿线钢管SC32 160米
导线ZR-RVVP-2*1.5 2300米
导线ZR-BV-1.5 12830米
导线ZR-BV-2.5 560米
导线ZR-RVS-2*1.5 380米
接线端子箱60对 2个
破混凝土路面 100米
开挖其他路面 50米
开墙洞300*200 2个
防火堵洞300*200-200*100 2个
报警控制器、广播、电话主机等拆除、安装、调试费用。
路面恢复需要其他土建单位配合完成，费用另计。
其他设备及材料按实际用量计算。
