智慧停车场无人值守停车管理解决方案.docx

智慧停车场
无人值守停车管理
解
决
方
案

无人值守停车管理处理方案

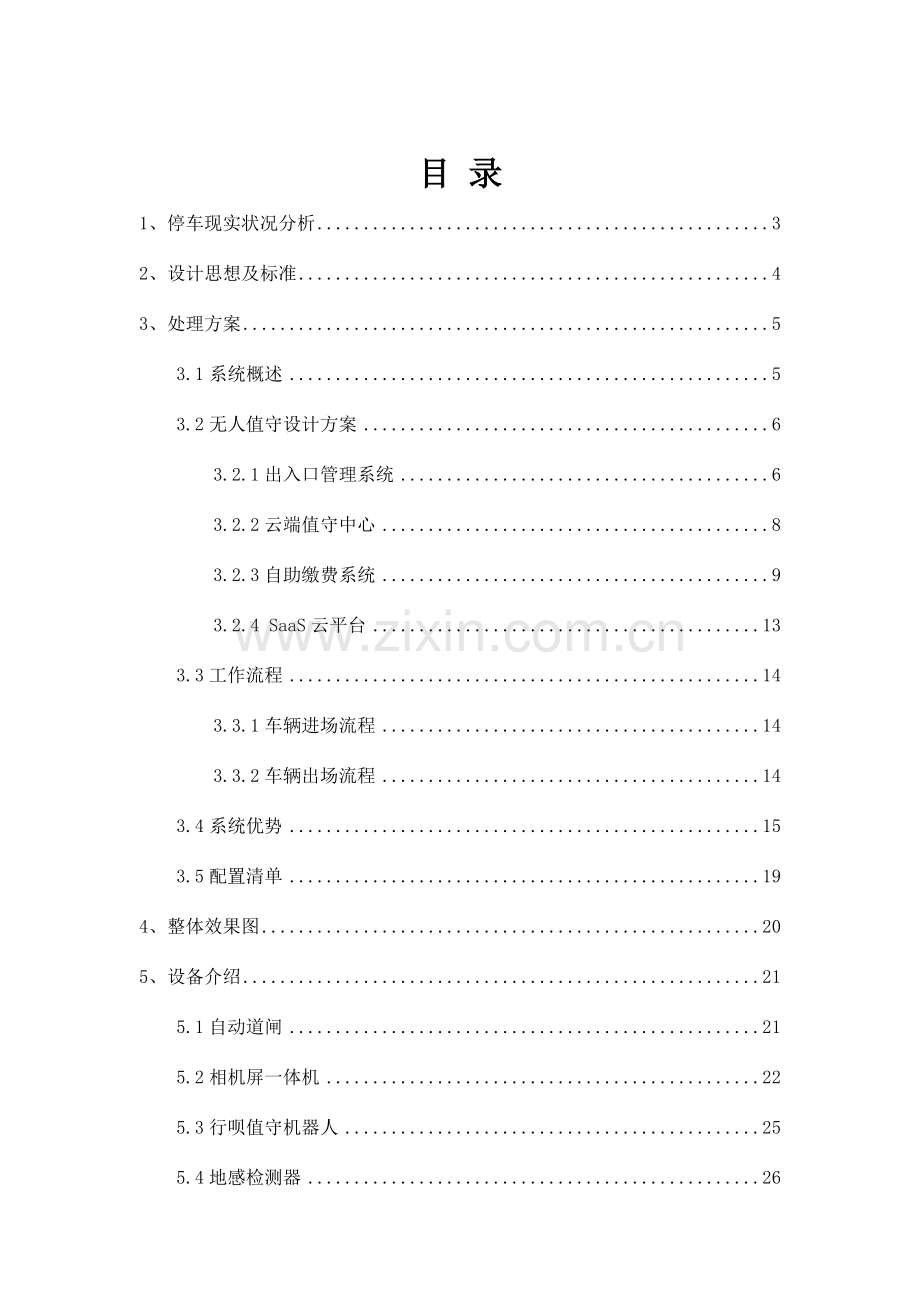

目 录
1、停车现实状况分析 3
2、设计思想及标准 4
3、处理方案 5
3.1系统概述 5
3.2无人值守设计方案 6
3.2.1出入口管理系统 6
3.2.2云端值守中心 8
3.2.3自助缴费系统 9
3.2.4 SaaS云平台 13
3.3工作流程 14
3.3.1车辆进场流程 14
3.3.2车辆出场流程 14
3.4系统优势 15
3.5配置清单 19
4、整体效果图 20
5、设备介绍 21
5.1自动道闸 21
5.2相机屏一体机 22
5.3行呗值守机器人 25
5.4地感检测器 26
5.5自助缴费机 27
5.6系统管理软件 29
6、质量保障及售后服务 34
6.1产品质量承诺 34
6.2产品保修承诺 34
6.2.1保修凭证 34
6.2.2保修条款 34
6.3售后服务承诺 34

1、停车现实状况分析
伴随中国城市当代化，国际化发展，城市居民汽车拥有量急剧增加，在拥挤市区里汽车与停车位之间矛盾越来越突出。公用停车场日渐无法满足越来越多停车需求。怎样充分利用有限停车场资源来最大程度满足车辆停泊需求，成了当前急需处理问题。当前停车管理存在主要问题：
l 传统停车场大多采取近距离读卡方式，必须刷卡方可通行，车主需要停车摇下车窗或者下车刷卡，通行效率低，且轻易发生溜坡、碰撞等安全事故。
l 难以有效管理，一卡多车现象时有发生且取卡机故障率高，卡片易丢失，维护成本高。
l 人工现金收费模式存在着很多缺点，首先人工成本高、工作效率低，另首先则是在财务上轻易造成漏洞或者现金流失。
l 人工管理模式需配置岗亭收费管理人员，伴随人工成本日益增加，管理方须投入大量人工成本支出。
l 支付方式单一，集中在出入口缴费车主需排队等候，轻易造成拥堵。
l 信息化水平低，无法对车场收费管理运行情况有效统计，系统升级维护及日常运行管理成本费用高。
量变管理改进已不足以有效处理上述问题，必须对其施以革新，以提升通道通行效率、提升客户体验、提升管理效率、降低管理成本，从而为我们和我们客户带来共同效益。
2、设计思想及标准
伴随社会发展，人工成本越来越高，传统停车场往往需要配置收费管理人员对停车场进行收费管理以及常见异常情况处理，然而伴随停车场信息化建设以及电子支付普及，停车费用支付可经过自助缴费终端以及移动端实现。人工收费很多弊端显露出来：首先人工成本高，管理效率低下；另首先收费人员可能会利用系统漏洞出现各种跑冒滴漏现象，造成大量资金流失。
为了提升旗下停车场信息化、智能化管理水平，给车主提供一个愈加安全、舒适、方便、快捷和开放环境，实现停车场运行高效化、节能化、环境保护化针对以上停车管理中存在问题，创造性提出了无人值守停车管理处理方案。所谓无人值守是指现场无需收费管理人员，由行呗值守机器人来代替传统收费管理人员，实现出入口收费管理以及异常情况处理。
方案经过多样化自助缴费、手机停车助手、二十四小时云端值守中心以及云平台组成，能够高效管理车辆通行权限、通行安全及效率、停车收费等，车场业主只需远程监控值班，无需再配置人员管理。系统采取视频流车牌识别技术，以车牌作为鉴权依据，车辆车牌为进出唯一凭证，核实机制严密，全部车辆车牌识别进场，车牌信息统计数据库供后期计费，出场识别车牌判断车辆是否缴费。
系统采取场内自助缴费与手机支付方式，车主在离场前可经过放置在停车场内自助缴费机或经过手机微信公众号支付停车费，缴费完成后在要求时间内不停车出场。对于未缴费车辆可在出口经过行呗值守机器人缴费出场。当出现异常时值守机器人可连接云端值守中心，快速处理现场异常情况，让车主快速出场。
另外依靠于值守机器人可实现对无牌车管理，无牌车辆进场经过手机扫描值守机器人屏幕上二维码，生成对应入场统计；出场时再次扫描值守机器人屏幕上二维码系统自动匹配入场统计生成缴费金额，缴费完成后道闸抬杆，车辆出场。

3、处理方案
3.1系统概述
区分于传统停车管理系统，系统由四大模块组成：出入口管理系统、云端值守中心、自助缴费系统以及SaaS云平台。
出入口管理系统采取无人值守管理模式，以车牌作为鉴权依据，车辆车牌为进出唯一凭证，核实机制严密，全部车辆车牌识别进场，车牌信息统计数据库供后期计费，出场识别车牌判断车辆是否缴费。现场无需出入口设置收费岗亭、配置收费管理人员，经过行呗值守机器人来代替传统岗亭收费人员，实现出入口收费管理以及异常情况处理。
云端值守中心以行呗机器人为载体，当出现异常时，云端值守人员可经过机器人连接现场与车主沟通，帮助车主处理异常停车问题。
自助缴费系统采取手机支付结合场内自助缴费方式将大部分停车费用支付集中在场内提前完成，实现车辆不停车出场，来有效提升车辆进出效率。
云平台可为车主提供综合停车管理，经过云平台对各个停车场进行统一管控。提升管理效率并增加营收，树立品牌形象。
经过以上无人值守管理方式打造一个快速进出、管理高效、维护便捷智能停车场，同时能够有效降低人工管理成本，杜绝跑冒滴漏，为停车运行带来良性提升。

3.2无人值守设计方案
3.2.1出入口管理系统
出入口管理系统无需设置收费岗亭、配置收费管理人员，以行呗值守机器人代替岗亭收费人员，实现无人值守停车管理。设备以一进一出为例：
进口：入口行呗值守机器人（1台）、相机屏一体机（1台）、自动挡车器（1台）、地感线圈（2个）
出口：入口行呗值守机器人（1台）、相机屏一体机（1台）、自动挡车器（1台）、地感线圈（2个）
管理服务中心：ACS出入口管理系统、服务器、云端值守服务
自助缴费系统：自助缴费机、手机支付云服务

进场说明：
1)车辆驶进入口相机抓拍区域或触发地感线圈。
2)相机屏一体机自动抓拍车辆图像处理识别出车牌号及车型并上传，显示器上显示车牌等信息并语音播报“欢迎光临”；
3）若识别失败或为无牌车，入口行呗值守机器人提醒车主扫码进场；
4)闸机放行，系统统计车辆进入时间。
5)整个过程自动完成，无须工作人员干预。车辆一直处于行驶状态，无需停车，快速入场。
出场说明：
1)车辆驶到出口处相机抓拍区域或触发地感线圈。
2)相机屏一体机自动抓拍车辆图像，识别出车牌号及车型并上传，然后经过检索数据库得出车辆信息。相机屏一体机显示器上显示车牌、车辆类型、停车时长和收费金额等信息；
3）假如该车辆属固定车辆、免收费车辆或已预缴费车辆情况，闸机自动抬杆放行。若是暂时未缴费车辆，则车辆经过行呗值守机器人缴费后离场，收费完成语音播报“祝您一路顺风”。
4）若相机屏一体机识别为无牌车则提醒车主扫码，系统自动匹配入场扫码统计计算停车费用，车主经过行呗值守机器人完成缴费；
5）当出现异常情况时车主可经过值守机器人远程呼叫云端值守人员帮助处理异常问题；另外值守机器人支持主动介入式服务，当车主在出口处一定时间内无任何操作没有正常出场时，系统会主动介入，远程值守人员主动连接现场帮助处理问题。
6）收费完成后，道闸开闸放行。

3.2.2云端值守中心
云端值守中心是整个无人值守停车场管理系统关键基础，依靠于系统云服务，主要为日常停车场管理提供远程帮助基础服务，可实时接收处理停车场异常事件，保障停车场进出口快速通行，实现停车场无人化管理。

u 实时接收异常事件处理，包含接收问询、故障处理、纠正车牌等。
u 支持与车主双向可视语音互动，帮助接收服务和主动介入式服务。
u 实时监控设备运行状态，提供便捷化维护服务，降低管理漏洞。
u 专业化服务团体，为车场业主及车主提供愈加完善停车管理服务。
u 有效降低人工管理成本，带来高效管理效率。

3.2.3自助缴费系统
自助缴费系统采取手机支付结合场内自助缴费方式引导客户在场内提前完成停车费用支付，实现车辆不停车出场，来有效提升车辆进出效率。另外出口处搭配行呗值守机器人，对于部分未在场内缴费车主可经过值守机器人自助补缴停车费用。
自助缴费系统
自助缴费机：自助缴费终端广泛应用于各类停车场所，经过自助缴费机，可实现场内自助缴费一站式服务。
手机停车助手：与停车场线下打通，实现在线上微信公众号内缴费、寻车、续费等业务。
出口自助补缴：未缴费车辆可经过行呗值守机器人支付停车费用，系统支持支付宝、微信正反扫支付以及银联卡闪付。

缴费方式1：场内自助缴费
u 自助缴费机采取场内预缴费模式；
u 在场内布置若干台自助缴费机；
u 车主至停车场后，步行至自助缴费终端前，经过自助缴费终端缴费；
u 成功缴费后，终端机打印缴费小票，车主在指定时间内出场。

自助缴费终端广泛应用于各类停车场所，经过自助缴费机，可实现场内自助缴费一站式服务。
自助缴费采取场内预缴费机制，缴费后用户在要求时间内可直接离场，无需人工收费，可实现全自动、无人值守停车收费管理。另外，设备也可与手机支付及值守机器人自助缴费配合运行，较单一收费模式相比，可起到分流用户、降低缴费排队与等候、辅助提升出口通行效率与用户体验等功效。
缴费流程：
车主在缴费机上选择自助缴费，输入车牌号码

系统检索出车辆信息和应缴费用信息

选择支付方式：现金支付、微信支付、
支付宝支付、银联卡支付等

支付成功后，要求时间内不停车出场

缴费方式2：手机停车助手
近年来微信逐步普及，据数据显示微信在全国普及率达75.9%，一线城市更是达成了93%。微信普及，给停车助手提供了展示平台，另外伴随社会发展，车辆用户逐年增加，用户基数越来越庞大。
结合停车管理系统，停车助手可与停车场线下打通，实现在线上微信公众号内缴费、寻车、续费等业务。车主经过微信支付停车费用不需要担心找零，不需要排队，经过车牌号码即可随时随地快捷方便缴纳停车费用。

缴费流程
4.支付订单
2.缴费订单
3.选择优惠券
1.添加车牌

7.缴费统计
6.支付完成
5.支付

‚缴费报表
日报表详情
月报表详情
报表首页
管理员登录

缴费方式3：出口自助缴费
u 车辆出场时若未缴费，行呗值守值守机器人提醒车主自助缴费，支持微信、支付宝正反扫支付以及银联卡闪付，完成缴费后道闸开闸放行。
u 若出现异常情况无法正常离场，行呗值守机器人经过车主主动问询或远程主动介入服务连接远程云端值守中心，客服人员可与现场双向音视频通话帮助车主处理异常问题。

①　 支持扫码付、刷码付；
②　 支持银联刷卡闪付；
③　 支持双向语音对话；
④　 配置摄像头，支持 车主－值班中心 双向音视频沟通；
⑤　 云端有些人值守：接收问询、故障处理、纠正车牌……；
⑥　 支持帮助接收服务和主动介入式服务；
⑦　 支持无牌车进出扫码支付；
⑧　 配置有线通信，连接云端；
3.2.4 SaaS云平台
云平台提供车场业务管理所必须信息归集、人员管理、业务管控、收费监管及用户应用服务。帮助车场管理方愈加好更高效管理车场。经过云平台对各个停车场进行统一管控。提升管理效率并增加营收，树立品牌形象。

①车场成本管理
u 以单个车场项目形式进行成本管理，能够录入项目标基本信息
u 各个项目标费用支出成本录入，可设置分摊类型，开始起止时间
u 各个车场成本按时间查询明细与汇总
②车场日常对账
u 每日收费人员交接班账单审核，查对应收，减免与实收金额
u 实际收款金额统计归档，并可查看历史归档统计
u 支持按车场和时间查询，并支持打印与导出表格
③各类财务报表
u 支持各停车场/多个停车场收费明细及汇总报表查看各收费渠道收费金额报表，异常收费报表查询
u 全部报表支持搜索与打印导出
④高危时间追踪
u 针对临停车改为长久车、异常开闸、异常优惠减免等高危事件追踪机制。
3.3工作流程
3.3.1车辆进场流程

①　 车辆进场，车牌识别仪抓拍车辆图片，并识别车牌。
②　 车牌识别结果正确是否？
车牌识别成功，将车牌识别结果上传至数据中心，若识别为无牌车则提醒扫码入场，车主扫码后数据上传至数据中心。
出现异常情况，无法正常入场，云端值守中心连接现场帮助处理异常。
③　 系统判断车牌所属用户类型（主要分长久用户和暂时用户），并做权限分析。
④　 车辆信息统计后，车牌识别仪控制道闸开启，放行车辆。
3.3.2车辆出场流程

①　 车辆出场，车牌识别仪抓拍车辆图片，并识别车牌。
②　 车牌识别结果正确是否？
车牌识别成功，判断车辆类型，将车牌识别结果上传至数据中心，
出现异常情况，无法正常离场，云端值守中心连接现场帮助处理异常。
③　 已缴费车辆道闸直接开闸放行，未缴费车辆经过值守机器人完成缴费。
④　 收费完成后，道闸开闸放行。

3.4系统优势
ü 无需刷卡/取票，视频流识别车辆，实现车辆快速不停车进出场。
ü 百万级高清数字式车牌识别仪，辅以前端连续识别技术，确保车辆车牌识别准确率高达99%及以上。
ü 纯车牌识别技术，防止了传统卡片带来损耗、丢失问题。
ü 支持暂时车辆计费，经过车牌这一唯一凭证实现车辆缴费，安全高效。
ü 支持多个计费形式（分段计时、按次计费、价格费率调整等），可依照现场实际需求灵活设置。
ü 支持多点缴费（场内自助缴费、移动电子支付、出口自助补缴等），有效缓解停车场收费压力。
ü 统一平台化管理，全部数据实时存入数据库，有效统计车流大小、车位使用率、收费金额等信息，并可经过软件导出报表。
ü 系统模块化设计，可任意增减设备，设备间TCP/IP通讯。
ü 无人值守管理模式，行呗值守机器人可完成出口缴费及异常情况处理，有效降低人工管理成本。
ü 完善无牌车处理机制，经过扫描值守机器人上二维码完成车辆信息绑定与鉴权，实现无牌车停车费用支付。
ü 云平台可对各个停车场进行统一管控，提升管理效率并增加营收。
ü 实时监控设备运行状态，提供便捷化维护服务，降低管理漏洞。

为何我们识别准确率可高达99%及以上？
硬件结构
l 采取百万级高清镜头，成像清楚、图像细腻，识别率高达98%；
l 前端设置有强光抑制补光灯，在夜晚等光线较暗情况下，针对汽车远光灯，能够起到强光抑制作用；
l 创新性采取前端识别技术，全部拍照、识别功效摄像机前端完成，无需任何其余辅助功效；
l 内置防雷电路，在摄像机前不需再安装防雷器，使摄像机免受雷击及其它浪涌过电压损害；

软件技术
l 采取前端连续识别技术，统计车牌识别结果并上传；
l 可自动识别来往车辆车牌号码、颜色，无需上层设备或者管理软件参加；
l 经过数字加强技术，具备更高清楚度分辨率，具备背光赔偿、自动增益、自动白平衡、镜像功效；
l 建立数字化车辆模型，准确识别无牌车及有牌车；

特有技术
1) 前端识别：一台车牌识别仪即可完成车牌识别功效，接入局域网即可正常工作，无其余冗余设备，如车牌识别盒、计算机、前端控制器等；车牌识别仪只上传车牌识别结果和压缩后车辆图片。

2) 视频流识别：正常情况下，车牌识别仪采取视频流拍摄技术，当车辆进入识别区域后，对车辆进行拍照并车牌识别仪，若当前图片质量非常好，车牌识别仪快速识别车牌并上传识别结果；但若当前拍摄环境较差，车牌识别仪一直认为图片质量无法达成要求，一直连续识别等候下一张图片，直至车辆压到地感线圈后，由地感信号触发使摄像机强制上传当前识别结果。

3) 连续识别：当车辆进入识别区域后，车牌识别仪连续拍摄车辆图片，现在设计为每秒拍摄24张车辆图片，识别仪对每张图片进行数据分析，得出车牌识别结果；当车辆驶出识别区域后，若此时识别仪拍摄了N张车辆图片，即有N个车牌识别结果，识别仪对这N个车牌识别结果进行数据统计，出现概率最多车牌识别结果即为最准确结果，最终上传该车牌识别结果和车辆图片信息。

例：车牌号为浙A·12345车辆进场时车牌识别仪连续拍摄了100张图片，并对这100张图片进行车牌识别，得出100个车牌识别结果；对这100个识别结果进行概率统计，发觉识别为浙A·12345结果为80个，识别为浙A·12845（或其余异常情况）结果（3和8较相像）为20个，则识别仪认为出现概率最大浙A·12345车牌为准确车牌。

无人值守停车管理为业主带来了什么？
传统人工管理停车场业主需配置收费管理人员，伴随人工成本增加，业主为此要付出越来越多管理成本，且各种跑冒滴漏现象时有发生。
人工成本按每个人每个月4000计算，一个停车场最少2个人，则一年人工费：4000*2*12=96000元；收费损失假设某集团有100个车场，平均每个停车场300个停车位，占用率60%，平均收费3元/小时，假定无专员监管情况下，会有10%逃费率，则一年损失：100*300*60%*3*10%*30*12=1944000元。
无人值守停车管理系统采取无人值守管理模式，出入口无需设置收费岗亭及收费管理人员，采取车牌识别对进出车辆进行鉴权，能够高效管理车辆通行权限、通行安全及效率、停车收费等。收费及异常情况处理由值守机器人来完成，能够最大程度降低人工管理成本，同时杜绝各类跑冒滴漏现象，从而提升停车场经济效益，为停车管理运行带来良性收益。

从管理员人工缴费到无人值守，无人值守停车管理系统是从源头进行了变革，真正可实现无人值守，在确保停车场原始收益模式下，最大化降低人工管理成本，杜绝资金流失，并能开展基于云端数据支撑营收更多增值业务，将传统停车场一举变革为智慧化停车场。
3.5配置清单
序号
设备名称
产品型号
数量
单位
备注
入口设备
1
入口行呗值守机器人

台

2
1系自动挡车器

台

3
相机屏一体机

台

出口设备
4
出口行呗值守机器人

台

5
1系自动挡车器

台

6
相机屏一体机

台

7
路由器

台
机器人专用
管理服务中心
8
管理电脑及软件

台

9
停车场管理软件

台

10
服务器

台

11
网络交换机

台

12
远程帮助云服务

台

缴费设备
13
手机支付云服务

台

14
自助缴费机

台

4、整体效果图

5、设备介绍
5.1自动道闸
系列挡车器采取特殊热静电镀、静电喷涂工艺配合高防水机箱设计，保护产品及关键部件防止受到恶劣环境侵蚀。一体化机芯设计，产品可靠稳定，道闸起落快。挡杆采取特殊高强度铝型材，外贴红色反光膜，使其在夜间亦清楚可见能够确保夜间车辆安全行驶，同时具备手控盒、电脑控制、机械摇杆等多个开启方式。

功效特点
Ø 专业挡车器电机设计，功率小、扭矩大、噪音低、散热快。电机配置智能热保护装置，主机对电机有延时保护功效。
Ø 一体化机芯设计，更换机芯方便省时，同时线路隐藏在机芯内部，大幅提升产品可靠性。
Ø 主控制器采取avr微处理器设计制作，系统集成度高，逻辑功效强。
Ø 能安装多个档杆：直杆能够快速起闸，不易损坏适适用于室外；曲臂秆适适用于室内高度不够场所；栅栏秆能够预防其余人员从栏杆底下进入。
Ø 落杆过程带防砸功效，可有效地保护车辆及行人安全。
Ø 主机采取高灵敏行程限位开关，能瞬间控制起、落杆到位准确，并有机械缓冲机构双重保护，使起、落杆更平顺。
Ø 手动升降杆，当停电需要升落杆时，打开机箱门，找到机芯上手动摇柄，转动摇柄控制杆升落。
技术参数
工作电压
AC220，50Hz
外形尺寸
355*297*1050mm
设备功耗
300W
运行寿命
≥500万次
开闸时间
1.6～6.0秒
工作温度
-25℃～+70℃
档杆长度
≤5米
相对湿度
<90%，不凝露
通讯方式
RS485
防护等级
IP44

5.2相机屏一体机
相机车牌屏是由我企业独立硕士产先进型停车场出入口识别车牌显示一体机，集相机、显示器、补光灯和语音一体智能产品。该相机车牌屏设计合理，具备结构简单、运行平稳、安全可靠、造型美观等特点，且其安装、使用和维护操作都很简单。

功效特点
Ø 结构简练，相机、显示器和补光灯一体。
Ø 四行汉字显示，高亮LED点阵显示器，能够完美显示车牌号、时间日期、收费金额、车辆类型等内容，直观醒目。
Ø 高清语音芯片，大容量语音存放芯片，可自定义语音内容，智能同时显示器内容，实时同时提醒显示内容。
Ø 车牌识别功效：系统可自动识别来往车辆车牌号码、种类、颜色和车辆车型。
Ø 查询功效：系统可利用以下信息查询车辆基本数据、缴费历史、车主信息、是否为盗抢车辆、是否是套牌车辆等。
Ø 信息传递与调度功效：系统能够接收来自指挥中心调度命令，并能够经过文字或图片方式将停车场情况上传到上级指挥中心。
技术参数
整机技术参数表：
工作电压
AC220V±10%
功率
45W
通讯方式
TCP/IP
外形尺寸
185*350*1557mm
显示界面
四行 LED 点阵屏， 每行可显示四个汉字（ 显示内容： 日期时间、车牌号、 收费金额、 余位等信息）
环境温度
-25℃～+65℃
环境湿度
<90%,不凝露
外壳材质
优质冷轧钢板

相机技术参数表：
传感器类型
1/3" Sony CCD
镜头接口类型
C接口
自动光圈
DC驱动
视频压缩标准
H.264
图像格式
JPEG
最大图像尺寸
1280×784
帧率
25fps(1280×720)
图像设置
饱和度，亮度，对比度，白平衡，增益经过软件可调
支持协议
TCP/IP，HTTP，DHCP，DNS，RTP/RTCP，支持FTP上传图片
通用功效
心跳，密码保护
专用功效
支持车牌识别，视频触发，线圈触发，外部I/O触发，双/单快门模式选择，补光灯同时
通讯接口
1000M自适应以太网接口1个；RS485串口2个；I/O接口，输入4个、输出4个
触发输入
与I/O输入相同
触发输出
1路闪光灯控制信号，1路补光灯控制信号
视频输出
1000M以太网口输出
双码流输出
支持JPEG抓拍图像和H.264视频双编码输出
捕捉率
车辆捕捉率>=99%
车牌识别率
车牌（号码、颜色）识别正确率>=98%
车身颜色识别率
10种常见车身颜色（颜色、深浅色）识别率>=70%
行人及非机动车抓拍
支持行人及非机动车（含摩托车）抓拍
工作温度湿度
-30℃～70℃，10%～90%
电源供给
220V输入，无输出
功耗
<10 W（不含灯）

5.3值守机器人
值守机器人是一台集摄像头、显示器、自助缴费模块、语音提醒和语音视频远程帮助为一体智能产品。停车人员在进口通道经过相机识别后显示器上将会显示车牌并语音播报“您好，欢迎光临”；在出场时候相机识别到车牌，显示器和语音信息将通知车牌、停车时长和收费金额。出场支持三种支付方式：车主用微信、支付宝扫屏幕二维码；出示微信、支付宝付款码对准机器人扫描仪；用银联卡放置银联模块支付。收费完成后播报“请出场”。
功效特点
Ø 本产品结构简练，集摄像头、显示器、自助缴费模块和语音视频远程帮助于一体；
Ø 本产品使用12英寸高清液晶显示器，能够更清楚显示车牌号、时间日期、收费金额、操作动画等内容，直观醒目；
Ø 本产品可提供远程语音视频帮助服务，7*二十四小时在线客服服务能够及时处理车主碰到问题，方便快捷；
Ø 无人值守，方便车主及时缴费同时，也能够帮助停车场管理方节约大量人工成本，最大程度上简化停车场管理；
Ø 本产品支持自助缴费，新型支付方式包含车主用微信、支付宝扫屏幕二维码；出示微信、支付宝付款码对准机器人扫描仪；用银联卡放置银联模块支付。支付方式愈加方便快捷；
Ø 支持无牌车扫码入场及出场扫描支付；
技术参数
供电电压
AC220V±10%
通讯方式
以太网，有线TCP/IP
外型尺寸
1390mm*360mm*152mm（不含帽沿）
环境温度
-25℃to+65℃
环境湿度
<90%，不凝露
外壳材质
优质冷轧钢板
屏幕尺寸
12.1英寸
屏幕分辨率
1280*800
屏幕百分比
16:10
二维码扫描
支持支付宝微信正反扫
银联卡闪付
支持银联卡闪付
5.4地感检测器
型智能车辆检测器，主要用于车辆存在检测。适适用于停车场、公路车辆收费站以及交通信号灯控制等系统。RF-PM12为单通道型，能联接一个电感线圈，有两个输出继电器可提供两组输出信号，可全天候工作，抗干扰能力强。

技术参数
工作电压
AC220V，50Hz
灵敏度调整
高、中、低三级可调
设备功耗
＜5W
工作频率范围
20KHz～170 KHz （两级可调整）

输出方式
继电器输出
外形尺寸
74*36*85mm (长×宽×高)
反应时间
＜100毫秒
线圈电感
推荐80µH-300µH(含连接线)
最大50µH-500µH(含连接线)

5.5自助缴费机
自助缴费终端广泛应用各类停车场，经过自助缴费机，可实现场内自助缴费一站式服务。自助缴费采取场内预缴费机制，缴费后用户在要求时间内可直接离场，无需人工收费，结合行呗值守机器人可实现全自动、无人值守停车收费管理。

功效特点
Ø 产品采取先进工控机作为主控单元，功耗低、处理能力强，确保信息存放安全可靠；
Ø 高速、安全TCP/IP通讯方式，可轻松接入局域网内工作。
Ø 付款方式可选择纸币、硬币、支付宝、微信等方式进行付款；
Ø 识别纸币和硬币真假功效；
Ø 具备纸币找零、硬币找零功效；
Ø 条码扫描：可有效识别全部惯用一维/二维码和直接零件标识DPM码；
Ø 语音提醒功效；
Ø 触屏操作功效；
Ø 支付凭条打印;嵌入式热敏打印机，无需油墨，用户在缴费完成后，可快速打印出缴费凭借，确保用户每笔消费都有迹可循.
Ø 摄像统计功效；
Ø 防撬开门报警输出功效；
Ø 断电保护功效（有 UPS 后备电源）。
技术参数
技术参数
型号
RF-PAM14
尺寸
645.6mm*715mm*1822mm
工作电压
AC220±10%V
工作功率
400W
通讯方式
TCP/IP
显示界面
19寸液晶显示器
硬币识别
1元容量为600 个，具备少币和钱箱满报警功效
纸币识别
1元、5元、10元、20元、50元、100元人民币，四方向识别,纸币钱箱容量为 800 张
找零种类
10元、20元、50元、100元人民币中任选两种(由用户设置)和 1 元硬币
纸币找零
2个找零钱箱容量均为70张
输入方式
触屏
二维码扫描
能够识别条码和QR码
纸票打印
热敏打印，无需油墨
工作温度
-25℃~+65℃
工作湿度
10%~90%，不凝露
备用电源
Ups电源

5.6系统管理软件
停车场管理系统采取稳定成熟数据平台，可实时监控到出入口车辆情况，系统采取三层结构，各层组件能单独更新、替换、使您能更有效降低成本，简化管理；同时可将数据处理从客户端转移到应用服务器和数据库服务器上，适应大规模和复杂应用需求；具备广泛数据库访问和复制能力；能有效提升系统并发处理能力及系统安全性。系统具备功效强大数据处理功效，能够对停车场管理中各种控制参数如车牌检测、缴费联动、图像识别等进行设置。
主要功效
功效说明
实时监控功效
管理软件可对停车场余位、设备状态及各类进出刷卡事件、系统报警事件、通道报警事件、地感事件、道闸事件等信息进行全方面管控。
账户权限管理功效
软件能够设置多级权限功效，管理员能够依照需求设置多个操作员帐号及操作权限。
视频车牌识别
识别车牌、车型、车身颜色。
收费制度设置功效
系统管理员能够依照车库实际运行情况对收费制度进行自由设置，要求设置界面简单明了。同时具备多个收费方式，包含按时计费、按次计费、时段计费等。
报表功效
报表菜单模块需要包含进出明细统计，收费明细统计，异常进出明细，警报事件报表。进出明细统计，收费明细统计有明细统计和图形报表，图形报表采取绚丽多彩flash形式展现，效果华丽多变，能够柱状图、饼图、直线图形式查询不一样时间报表数据。
停车场云平台接口服务
可接入停车云平台，实现车主移动支付功效，并可在移动端查看停车时间、车辆进场图片、停车位置等基本信息。同时，平台具备集中式车牌号纠正功效，有专业车牌纠正员对平台中上传车牌进行比对纠正。
结算端口
支持多个支付方式结算，如现金、银行卡、赠券、会员积分等，可自行设置更多支付方式，支付方式数不限。
软件控制道闸
可由软件智能控制道闸开、关、停闸，实时检测道闸开、停、关状态。
信息批量导入
支持用户信息批量导入，防止重复操作。
多样化信息显示
显示车位数、收费金额及车牌号码等信息。
实时监控：

设备管理

业务报表

统计报表
