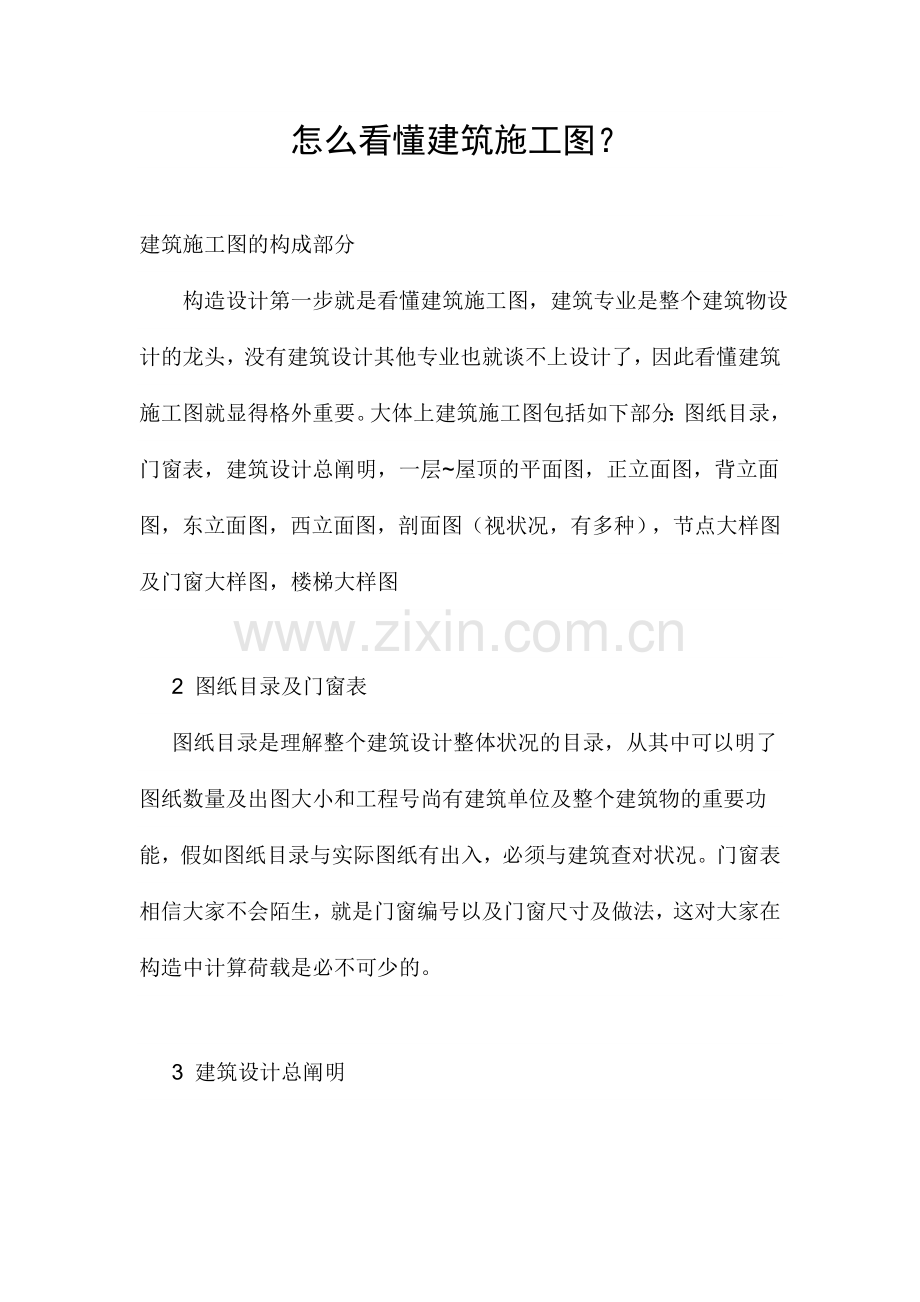

怎么看懂建筑施工图？

建筑施工图的构成部分
构造设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，因此看懂建筑施工图就显得格外重要。大体上建筑施工图包括如下部分：图纸目录，门窗表，建筑设计总阐明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视状况，有多种），节点大样图及门窗大样图，楼梯大样图

2 图纸目录及门窗表
图纸目录是理解整个建筑设计整体状况的目录，从其中可以明了图纸数量及出图大小和工程号尚有建筑单位及整个建筑物的重要功能，假如图纸目录与实际图纸有出入，必须与建筑查对状况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在构造中计算荷载是必不可少的。

3 建筑设计总阐明

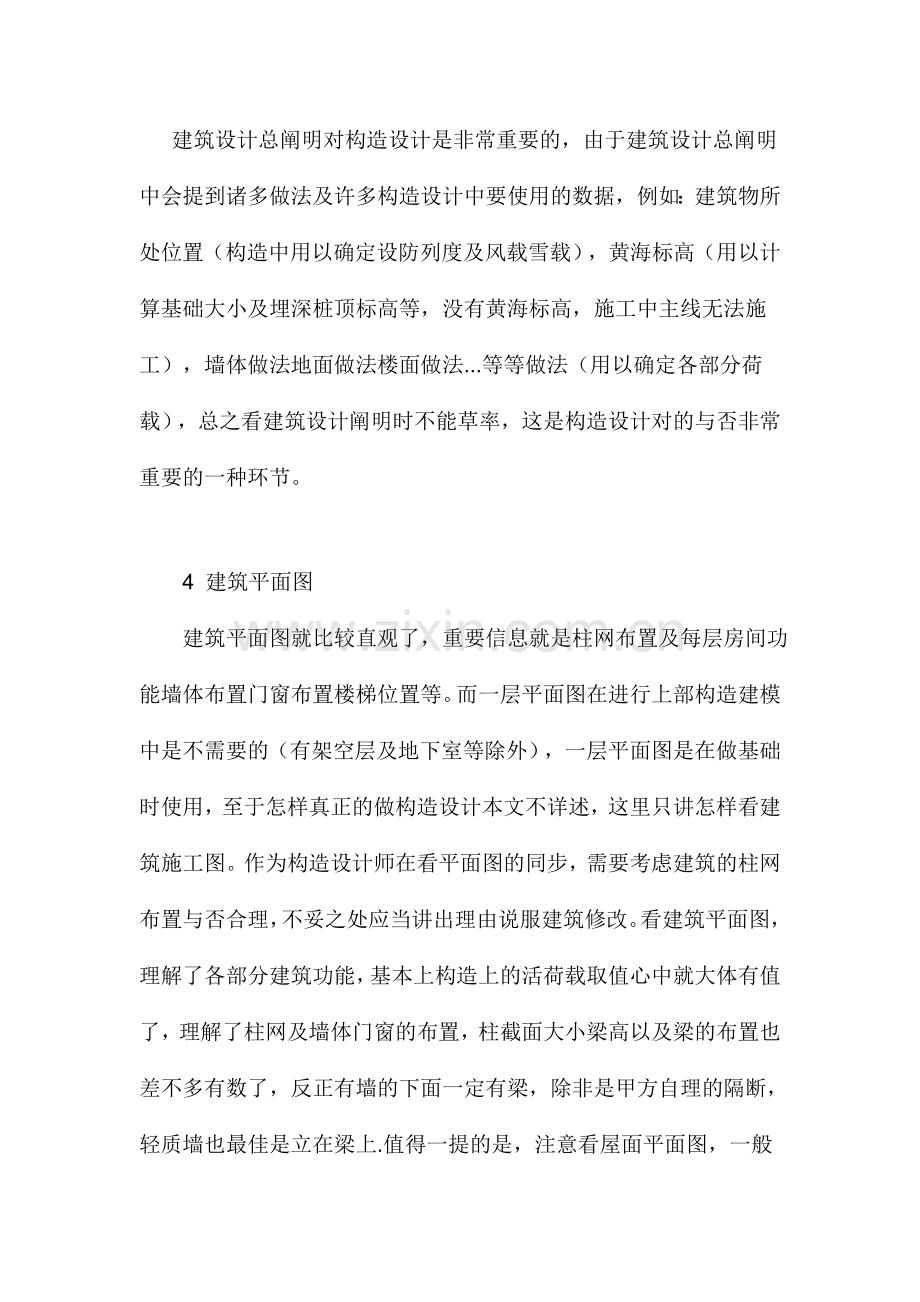

建筑设计总阐明对构造设计是非常重要的，由于建筑设计总阐明中会提到诸多做法及许多构造设计中要使用的数据，例如：建筑物所处位置（构造中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中主线无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计阐明时不能草率，这是构造设计对的与否非常重要的一种环节。

4 建筑平面图
建筑平面图就比较直观了，重要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部构造建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于怎样真正的做构造设计本文不详述，这里只讲怎样看建筑施工图。作为构造设计师在看平面图的同步，需要考虑建筑的柱网布置与否合理，不妥之处应当讲出理由说服建筑修改。看建筑平面图，理解了各部分建筑功能，基本上构造上的活荷载取值心中就大体有值了，理解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最佳是立在梁上.值得一提的是，注意看屋面平面图，一般现代建筑为了外立面的效果，均有层面构架，一般都比较复杂，需要仔细的理解建筑的构思必要的时候征询建筑或索要效果图，力争使自己明白整个构架的三维形成是什么样子的，这样才不会出错..此外，层面是构造找坡还是建筑找坡也需要理解清晰.

5 建筑立面图
建筑立面图，是对建筑立面的描述，重要是外观上的效果，提供应构造师的信息，重要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。一般有线的地方就是有面的变化，再就是层高等等信息，这也是对构造荷载的取定起作用的数据。

6 建筑剖面图
建筑部面图的作用是对无法在平面图及立面图表述清晰的局部剖切以表述清建筑设计师对建筑物内部的处理，构造工程师可以在剖面图中得到更为精确的层高信息及局部地方的高下变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。同步对窗顶是框架梁充当过梁还是需要另设过梁有一种清晰的概念。

7 节点大样图及门窗大样
建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员理解自己的设计意图，需要对构造复杂的结点绘制大样以阐明详细做法，不仅要通过结点图更一步理解建筑师的构思，更要分析结点画法与否合理，能否在构造上实现，然后通过计算验算各构件尺寸与否足够，配出钢筋。当然，有些结点是不需要构造师配筋的但构造师也需要确定该结点能否在整个构造中实现。门窗大样对于构造师作用不是太大，但个别尤其的门窗，构造师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一种确定的做法，防止发生施工人员理解上的错误。

8 楼梯大样图
楼梯是每一种多层建筑必不可少的部分，也是非常重要的一种部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，构造师也需要仔细分析楼梯各部分的构成，与否可以构成一种整体，在进行楼梯计算的时候，楼梯大样图就是唯一的根据，所有的计算数据都是获得之楼梯大样图，因此在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯构造形式考虑清晰。楼梯可是要写计算书的哦，怎么写看看教科书吧...基本上将建筑图看懂了后来，荷载的取定也就不会出错了，整体构思也就出来了，轻轻松松建好模调调柱子就可以计算然后画施工图了...假如不看懂建筑图也许只是一两个小地方，严重的后果也是所有的工作所有重做，白白挥霍诸多的精力和时间。

大家看看这个钢筋构造图的标识怎么解释？
悬赏分：5 - 处理时间：-10-20 08:29
梁的，重要是最终两行不明白，谢谢！
L5（1）
200*350
φ8@200（2）
2Φ14；3Φ14
（-0.03）

L是梁，拼音开头字母缩写，5是梁编号为5,括号中1是梁为一跨

200*350表达梁截面是宽200mm，高350mm。

φ8@200（2）表达箍筋为直径8mm ，间距200mm，括号中2表达箍筋为双肢箍。

2Φ14：表达梁顶部钢筋或上部通长钢筋2根直径14mm的铁。

3Φ14 :表达梁底部钢筋或下部通长钢筋3根直径14mm的铁。

上部和下部纵筋的配筋值用分号隔开，上部通长筋在前，下部通长筋在后表达。

（-0.03）：表达该梁梁顶标高下于梁所在构造层楼面标高的高差0.03M。反之，就用正号。

钢筋标识解释
悬赏分：20 - 处理时间：-7-8 10:48
JKL10（5） 250*600
Ø10@100（2）
2Ф18
N4Ф12
你看看是不是你写错了，平法标注里JZL表达井字梁、KL表达框架梁；
没有JKL这种表达，你看看你的是什么图中的，有也许是J表达的是基础；
这个的意思是这样的：
10号XX梁，（5）表达5跨，截面宽*高 250*600
箍筋圆10间距100，（2）表达箍筋肢数为2
2Ф18表达梁的上筋和下筋均为2根圆18
N4Ф12示的梁的侧面配置的受扭纵向钢筋为4根12的，梁的两侧面每侧2根。

建筑中4Φ8的钢筋是怎么解释
悬赏分：10 - 处理时间：-11-20 20:04

四根圆八的一级钢筋

建筑构造梁平法标注DL-4(8)600*650 Y*400*200中以B和T开头的钢筋表达什么

B（bottom）表达基础梁底部钢筋或下部钢筋。
T（top）表达基础梁顶部钢筋或上部钢筋筋。

斜屋面梁平法标注中（0.00~2.80)是什么意思

这是2个标高，是这个梁两端的标高，梁是沿着这两个标高变化的！就这样了！

平法标注后在梁位置上或下。又有增长标注钢筋那实际的配筋是等于两者相加还是梁下 或梁上标注
问题补充：
谢谢楼下的回答。不过我尚有个疑问：例如说集中标注上部通长钢筋两根18。集中标注时支座上又写了3跟18那么我们懂得支座钢筋只在支座处布置而跨中没有那怎么解释？尚有我想问 为何设计院习惯上喜欢吧支座钢筋（上部）设置得和跨中（下部）相似。我指的是框架梁。虽然不是所有（或者支座略不不小于跨中。但大部分都这样。

是梁上或者梁下的为准，在集中标注和原位标注有冲突的时候选择原位标注，例如集中标注时候梁下为3根螺纹20的，不过在梁下跨中位置写了4根螺纹20的话，那就是表明这跨梁的下部钢筋为4根螺纹20的

补充一下`
你所说的集中标注上部通长钢筋两根18，背面的应当是原位标注时候支座处写了3根18的，那就是说这跨梁上部钢筋还是2根18通长，只是中间那根钢筋是梁长的三分之一处断开，而跨中没有是由于梁中为弯距最大处，但重要是下部钢筋在承受弯距，上部钢筋受压，由于支座处剪力最大，因此应当算是支座加强筋吧，尚有是不是由于梁在悬挑时梁的支座是有负弯距的，应当和这个也有点关系，设计院习惯上喜欢吧支座钢筋（上部）设置得和跨中（下部）相似，这个应当不是什么规范吧，基本上就是计算得来的，也许和经验也有点关系，就仿佛上面说的梁支座上部有负弯距和梁跨中下部有弯距同样吧，由于也不是搞设计的，因此也不懂得说的对不，你就有选择的看吧

我们的屋面图上有个连梁
L1 (2A) 400*500
φ10@100/200(2)
2Φ12
悬挑梁旁支座原位标注3Φ18 另一边标注3Φ12 另一跨支座标注2Φ12
3Φ18 3Φ12 2Φ12

——————□———————□—————————□

请问中间跨该怎么配筋.......
问题补充：
不好意识 集中标注中 是 （2Φ12 ） 带括号的

你的钢筋是 2Φ12 是一般钢筋，跨越右边的两个跨度，在中间跨的左边靠近支座处多一根12的钢筋，那么这根钢筋是伸入中跨和左跨的，伸入长度一般为1/3Ln，3Φ18是悬挑的的钢筋。

建筑施工名词解释
1.钢筋的量度差值
2. 流砂现象
3. 吊脚桩
4.减半石混凝土
四、问答题（每题5分，共25分）
1. 砌筑时皮数杆有何作用?怎样布置？
2.用轻型井点降水时，怎样防止周围地面沉降？
3.简述梁模板的安装次序和拆除的时间及次序。
4.后张法预应力混凝土施工中，也许产生哪些预应力损失？怎样减少这些损失？
5.试述土方边坡的表达措施及其影响边坡的原因。
尚有下面这4个.请大家帮忙解答
-------------------------------------------------------------------------------
2.用轻型井点降水时，怎样防止周围地面沉降？
3.简述梁模板的安装次序和拆除的时间及次序。
4.后张法预应力混凝土施工中，也许产生哪些预应力损失？怎样减少这些损失？
5.试述土方边坡的表达措施及其影响边坡的原因。

1.钢筋的量度差值 ：在量取成型钢筋长度时,一般是量外边尺寸,外包尺寸与轴线长度之间存在一种差值，这一差值称为“量度差值”。其大小与钢筋及弯心直径和弯钩角度等原因有关。
2.流砂现象：粒径很小、无塑性的土壤在动力水压推进下失去稳定，随地下水一起涌入坑内的现象称为流砂现象。
3、吊脚桩：即桩底部分砼隔空或砼中混进泥砂而形成松软层。原由于桩靴强度不够，沉管时被破坏变形，水或泥砂进入桩管，或活瓣未及时打开。
4、减半石混凝土：在按照配合比拌制混凝土的时候由于工程技术的需要,特殊部位的混凝土配合比除石料减少二分之一,其他配料不变,这样的混凝土就叫做减半石混凝土

四、
1.皮数杆是指在其上划有每皮砖和灰缝厚度，以及门窗洞口、过梁、楼板等高度位置的一种木制标杆。砌筑时用来控制墙体竖向尺寸及各部位构件的竖向标高，并保证灰缝厚度的均匀性。皮数杆的设置一般用在建筑物的转角处。

先回答这样些吧，估计你也忙着看，有时间再想想下面的。
再帮帮你吧

2梁、板模板安装：
（1）在墙、柱上弹出标高控制线（50线），根据标高控制线，在墙、柱上弹出梁、板模板的下口标高控制线。
（2）安放梁板模板立柱：梁、板模板的立柱，严格按设计的间距、位置安装，与下层的立柱要在同一位置上，立柱下垫木板。
（3）梁、板起拱：先在梁两端和板四面，根据设计标高调整好支撑高度，然后拉一条水平线；根据起拱的高度（梁、板跨度的1‰～3‰）和每个中间支撑的位置，计算出每根支撑的起拱高，最终调整每根支撑高度后，铺设梁底模或板主龙骨。
不承重的侧面模板，应在混凝土强度能保证其表面及棱角不因拆模板而受损坏，方可拆模板；承重的模板应在混凝土到达拆模强度后来才能拆模板；混凝土拆模前规定填写拆模申请单同意后方可拆模。
墙、柱及梁侧模拆除：应在混凝土强度能保证其表面及棱角不因拆除模板而受损，一般强度到达1.0Mpa左右方可拆除。拆模时间应根据混凝土的强度等级、环境温度或通过同条件养护试块进行控制。
梁、板底模拆除：梁、板跨度在2m以内时，混凝土强度到达设计强度的50％；2-8米范围内时，其强度到达设计强度的75％；不小于8m的混凝土必须到达设计强度的100％时方可拆除。
悬挑构件的模板拆除：无论其跨度长短，均规定必须在混凝土到达其设计强度的100%时方可拆除。
梁底模、板模拆模前由木工工长填拆模申请单，根据试验员提供的同条件混凝土试块的强度汇报，经项目主任工程师审批后方可拆除。（这部分是我此前一种汇报上复制来的，你自己总结吧）
3、在进行轻型井点降水减少地下水位施工时，为防止引起周围建筑物产生过大的沉降，采用回灌井点是一种有力的措施。这种措施就是在抽水影响半径范围内建筑物的附近预先钻一排孔，在进行抽水减少地下水位之前，事先将钻孔内的水位勘查清晰，记录下来。当进行抽水减少地下水位时，为防止已经有建筑物下面的地下水位下降，与降水的同步向钻孔内灌水，以保证原地下水位不变化，以此来防止地面产生沉降给已经有的建筑物带来危害。
4、后张法中重要有钢筋松弛、混凝土弹性压缩、锚具变形和孔道摩擦等所引起的应力损失，一般采用超张拉法或反复张拉法来减少这些应力损失。
5.土方边坡用土坡高度h与其水平投影宽度B之比来表达。其值重要受土的种类，密实性，含水量，挖深或筑高，施工措施，地下水位，坡顶荷载与保留时间等原因影响。

回答你这问题累死了，楼主再追加点分吧！嘿嘿！

这次是全回答完了。
