前 言
尊敬的用户，真诚感谢您使用本公司的产品，在安装、使用本产品之前，请您详细阅读本手册并了解本产品的基本结构、性能、功能，掌握安装、使用、维护及系统管理基础知识以便正确使用。
终端机采用国际最先进的识别技术（射频卡/指纹识别），并配有单门门禁控制器，实现考勤门禁一体化。专利外观设计，独特的壁挂式结构美观大方。灵活配置多种识别方式，如读卡识别、指纹识别、编号+密码识别等。
独有的考勤拍照功能，采用130万像素高清彩色摄像头，考勤时瞬间完成拍照，并显示出个人彩色照片和个人信息、识别时间，有效防止替代刷卡。
独有的六种上班模式，16个功能键，可有效区分上班、下班、外出、返回、加班、加班下班。
操 作简单快捷，并可通过设置系统参数，实现档案查询、记录查询、播放广告宣传页、会议通知等多种功能。具备背景音乐、整点报时、个人生日祝福等辅助功能。
采用标准TCP/IP网络协议，并支持使用U盘存储数据进行传输，满足用户在不方便联网的环境中使用。
44系列采用奔腾硬件平台，A系列采用ARM9硬件平台，先进的LINUX嵌入式操作系统，24小时不间断工作，设备稳定可靠。
可脱离电脑独立使用也可联机使用，存储容量可动态分配和扩充，适合于各种规模企业应用。支持EM、M1卡、指纹等多种识别方式。
误识率低、拒识率低、可靠性高、稳定性好、使用寿命长
考勤记录容量大，时钟精度高。
设备结构合理，主要部件均采用优质进口部件，并可外接读卡器，满足不同用户的需求。
声 明
本手册所描述的内容不代表本公司的承诺，本公司保留对此手册更改的权利且不另行通知。对于任何因安装或使用不当而造成的直接、间接、有意、无意的损坏及隐患，本公司概不负任何责任。
本手册中涉及的版权由厂家拥有，没有得到本公司的授权，禁止修改和印刷本说明书

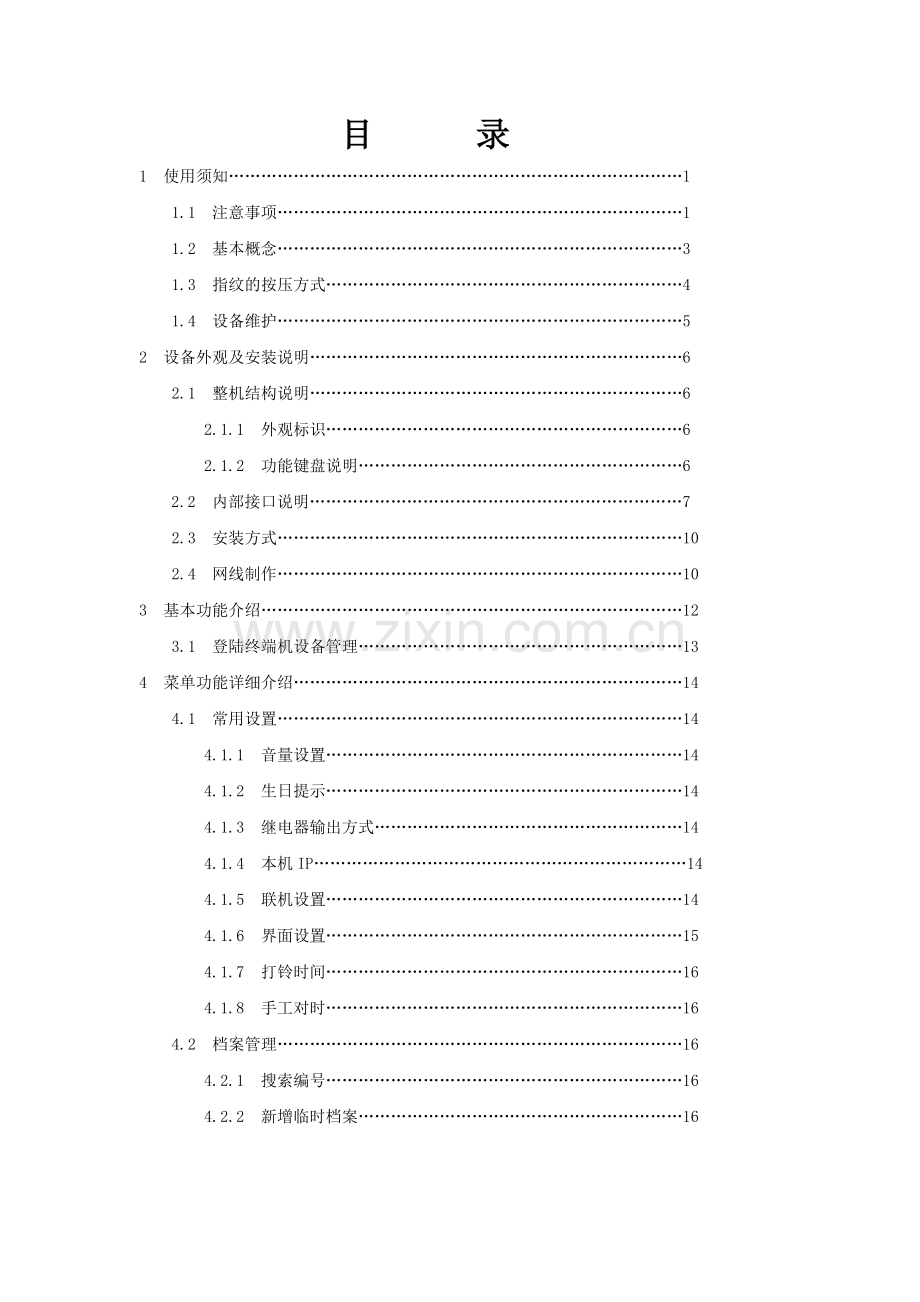

目 录
1 使用须知…………………………………………………………………………1
1.1 注意事项…………………………………………………………………1
1.2 基本概念…………………………………………………………………3
1.3 指纹的按压方式…………………………………………………………4
1.4 设备维护…………………………………………………………………5
2 设备外观及安装说明……………………………………………………………6
2.1 整机结构说明……………………………………………………………6
2.1.1 外观标识…………………………………………………………6
2.1.2 功能键盘说明……………………………………………………6
2.2 内部接口说明……………………………………………………………7
2.3 安装方式…………………………………………………………………10
2.4 网线制作…………………………………………………………………10
3 基本功能介绍……………………………………………………………………12
3.1 登陆终端机设备管理……………………………………………………13
4 菜单功能详细介绍………………………………………………………………14
4.1 常用设置…………………………………………………………………14
4.1.1 音量设置…………………………………………………………14
4.1.2 生日提示…………………………………………………………14
4.1.3 继电器输出方式…………………………………………………14
4.1.4 本机IP……………………………………………………………14
4.1.5 联机设置…………………………………………………………14
4.1.6 界面设置…………………………………………………………15
4.1.7 打铃时间…………………………………………………………16
4.1.8 手工对时…………………………………………………………16
4.2 档案管理…………………………………………………………………16
4.2.1 搜索编号…………………………………………………………16
4.2.2 新增临时档案……………………………………………………16
4.2.3 启用/禁用 档案…………………………………………………16
4.2.4 设为 管理员/员工………………………………………………16
4.2.5 本机拍照…………………………………………………………17
4.2.6 发卡………………………………………………………………17
4.2.7 设置密码…………………………………………………………17
4.2.8 指纹建档…………………………………………………………17
4.2.9 详细信息…………………………………………………………17
4.3 信息查询…………………………………………………………………17
4.3.1 识别记录查询……………………………………………………17
4.3.2 门禁规则查询……………………………………………………17
4.3.3 操作日志查询……………………………………………………17
4.3.4 存储空间查询……………………………………………………18
4.4 识别管理…………………………………………………………………18
4.4.1 识别方向设置……………………………………………………18
4.4.2 识别方式设置……………………………………………………18
4.5 U盘操作…………………………………………………………………19
4.5.1 导入档案…………………………………………………………20
4.5.2 导出记录和日志…………………………………………………20
4.5.3 只导出记录………………………………………………………20
4.5.4 导出拍照…………………………………………………………20
4.5.5 导入资源…………………………………………………………20
4.5.6 系统升级…………………………………………………………22
4.5.7 备份数据…………………………………………………………22
4.6 高级设置…………………………………………………………………22
4.6.1 网络参数设置……………………………………………………22
4.6.2 拍照管理…………………………………………………………23
4.6.3 设备管理…………………………………………………………23
4.6.4 管理员验证设置…………………………………………………24
4.6.5 兼容设置…………………………………………………………24
4.6.6 扩展设置…………………………………………………………24
4.6.7 卡头设置…………………………………………………………25
4.7 电源管理…………………………………………………………………26
4.7.1 待机休眠时间……………………………………………………26
4.7.2 定时开机…………………………………………………………26
4.7.3 定时关机…………………………………………………………27
4.8 系统维护…………………………………………………………………27
4.8.1 系统信息…………………………………………………………27
4.8.2 系统退出…………………………………………………………27
4.8.3 恢复出厂状态……………………………………………………27
4.8.4 删除全部识别记录………………………………………………27
4.8.5 删除拍照和维护系统……………………………………………27
4.8.6 删除宣传页和多媒体……………………………………………27
4.8.7 内核升级…………………………………………………………27
5 管理员常用操作说明……………………………………………………………28
5.1 快速通讯…………………………………………………………………28
5.1.1 TCP/IP网络连接…………………………………………………28
5.1.2 IP地址唯一性测试………………………………………………28
5.2 员工身份登记……………………………………………………………29
5.2.1 登记指纹档案……………………………………………………29
5.2.2 登记卡片档案……………………………………………………29
5.2.3 登记考勤密码……………………………………………………30
6 常见问题及解答…………………………………………………………………31
附 件 连接门禁识意图 …………………………………………………………61

1 使用须知
1.1 注意事项

室内型设备不要安装在室外避免阳光直射
这样会影响产品的稳定性，液晶显示和指纹识别效果。

如果在特殊情况下，要将设备放到室外
请使用室外专用设备，或配置一个设备防护罩，可有效避免设备出现故障。

不要安装在肮脏和潮湿的地方
这样会使设备寿命和使用效果受到很大影响。

不要安装在温差很大的地方
请安装在室内（可以调节温度的地方）。

保持设备远离灰尘和水
这样不会使设备电气部分短路或者引起火灾。

保持设备远离磁铁或已磁化的物品和磁力强的地方

这样会避免引起设备显示和存贮部件故障。

非专业人员请不要拆开设备和修改设备的电路
这样将有可能引起重大的设备故障并引起火灾或电击。

不要使用锋利的物品刮划或重物撞压设备
这样，有可能引起设备显示、指纹识别和外观受到损坏，影响使用和美观。

请勿剧烈晃动设备
这样有可能引起设备内部的损坏或移动

设备管理人员需认真学习操作方法
这样可在使用过程中正常操作，不出现设备异常
。
管理人员最好选用多于两人
可以方便作好各部门的协调 安排工作以及相关技术参数的交接工作。

请勿轻易格式化设备存储磁盘
如果一定需要格式化请联系设备提供商，格式化之前一定要作备份。

设备在使用一段时间后要作一份备份文件
这样设备出现异常时文件不会丢失，以备不时之需。

设备故障，不要私自维修设备
如果您需要维修设备，请联系设备提供商。

使用原厂提供的电源适配器
原厂电源适配器具有稳压和滤波功能，能克服电源对设备影响。

环境温度
0℃～50℃

相对湿度
10%～90%

电源
电压AC220V±15% 50HZ
功率125W

请确保在插拔设备内部连线之前，将交流电源切断，尤其是在插拔功能键盘连接线时，否则主板会遭到严重破坏。

1.2 基本概念
这部分包括基本概念的定义和描述，它包括：
● 指纹识别技术
● 用户的登记
● 用户的验证
● 用户的ID号码
● 权限级别
1） 指纹识别技术
每个人(包括指纹在内)皮肤纹路在图案、断点和交叉点上各不相同，也就是说，是唯一的，并且终生不变。依靠这种唯一性和稳定性，我们就可以把一个人同他的指纹对应起来，通过比较他的指纹和预先保存的指纹进行比较，就可以验证他的真实身份，这就是指纹识别技术。
2） 用户指纹的登记
登记是为用户创建一个ID号码，然后扫描该用户同一手指三次并生成特征码，将该特征与ID号码相关联的过程。这个特征码被作为一个模板储存在设备的存储芯片之中。
通过储存的模板与当前扫描的手指的比较，这个指纹模板被用来确定用户的身份。
一个已登记的用户可以在特别指定的考勤机上实现考勤，整个考勤过程大约需要2秒钟左右。
同一个ID号码最多可以注十个不同的指纹，这样用户可以用不同的指纹来验证。
从理论来说，每只手上的每个手指都应当被登记。这样，当用户一个手指受到伤害时，他（她）可以用备用的手指进行正常的登记。一般情况下，推荐至少登记两枚手指，如：左右食指，这样用户可以使用登记的任一手指登记，也避免因忘记登记手指而导致识别不方便。
3） 用户的验证
当用户在设备的采集器上按压指纹，或者输入一个ID号码后，再输入密码或按压指纹，这个工作流程就是进行验证，系统在验证流程结束后将给出成功还是失败的信息，并将成功比对的记录储存到设备之中。
4） 用户的ID号码
在开始登记时，用户会被分配一个使用的ID号码。当用户开始验证指纹时，这个号码被用来关联指纹特征模板或密码。
ID号码通过小键盘输入，但它们同样可以通过其它的存储手段来输入，诸如射频卡（前提是设备必须带有射频卡读卡器）。
5） 权限级别
有两个权限级别：
◆ 员工：是指那些因为某种目的而需要验证身份的人，诸如通过设备去开门，或者记录他们的出入记录。
◆ 管理员：是能访问所有系统功能的使用者，他能更改系统所有设置。

1.3 指纹的按压方式
1) 正确的手指按压示意：
手指平压于指纹采集窗口上

指纹纹心尽量对正窗口中心

2) 几种错误的按压方式：
倾斜
太靠下
垂直
太偏

注：请采用正确的指纹按压方式，本公司不承担由于用户操作不正确而导致的识别性能降低带来的后果，本公司对此保留最终的解释权和修改权。
1.4 设备维护
1) 清洁时间
有时光学镜头、键盘和显示窗口需要清洁。因外部工作环境的不同，所以我们不能给一个准确时间。
2) 清洗键盘和液晶屏
要清洗键盘和液晶屏，在关机状态下，使用抹布或其它中性的清洁剂清洁，后擦干。
3) 清洁光学镜头注意以下三点:
i) 如果积满灰尘，先吹干镜头的脏物。
ii) 用不干胶胶布清洁显示窗口。
iii) 不能用水和其它清洁器清洁，这样可能损坏光学镜头。
iv) 用棉布擦干，小心不要擦伤镜头，如果粘了棉线在镜头上，在镜面干了之后吹干它们。

2 设备外观及安装说明
2.1 整机结构说明
2.1.1 外观标识
设备的外观及外观描述。
A 系列

44系列机型

2.1.2 功能键盘说明

编号键：在考勤界面，人员可用编号或编号+密码进行考勤识别。
菜单键：进入考勤机系统管理，按功能键可切换到操作的功能项及设置选项。
取消键：进入考勤机设置界面，按取消键可返回上级界面（在设置界面必须应用方可退出）。
上 键：在档案管理或设备管理界面，按减/出键可将光标条向上移，选择操作项。
下 键：在档案管理或设备管理界面，按加/入键可将光标条向下移，选择操作项。
确认键：在设置界面，按确认键执行操作内容。
数字键：在设置界面，录入设置内容，如IP地址及时间数值等。
F1键（数字1）：上班按F1键刷卡识别，识别记录记为上班。
F2键（数字2）：下班按F2键刷卡识别，识别记录记为下班。
F3键（数字3）：外出按F3键刷卡识别，识别记录记为外出。
F4键（数字4）：外出返回按F4键刷卡识别，识别记录记为返回。
F5键（数字5）：加班按F5键刷卡识别身份，识别记录记为加班上班。
F6键（数字6）：加班下班按F6键刷卡识别，识别记录记为加班下班。

2.2内部接口说明
用所配钥匙插入钥匙口中，向右边旋转打开机盖（向左旋转锁上机盖），会看到其内部接口的连线，出厂时内部接线已连好，接口图如下：

鼠标接口和键盘接口：连接鼠标和键盘。出厂时已连接键盘口为考勤机的操作键盘（读卡头、小键盘）供电。读卡头、小键盘接在机壳内液晶显示屏下方的小电路板上，其键盘口是为电路板供电。
显示器接口：连接液晶显示屏。
USB接口：如果是指纹考勤机，其指纹采集仪接在USB接口上，如果考勤机上带有摄像头或触摸屏设备同样接入USB接口。
网线接口：采用RJ-45规格，将做好的网线插入网线接口，网线制作参见本章第三节网线制作（出厂未连接）。
串口：连接外接串口设备，如：外接读卡头等设备（出厂未连接）；
门禁口：接线端子排接入该插口。接线端子排连接门禁设备，如电锁、开门按钮等设备。
线性输入（Line-in）插孔：用于音频输入（出厂未连接）；
麦克风输入（Microphone-in）插孔：用于音频输出；
扬声器输出（Speaker-out）插孔：用于连接麦克（出厂未连接）；
以上部分接口在出厂时已接好,只需将电源线及网线接入，通电后按一下电源开关考勤机开始运行。
2.3 安装方式
一、 安装考勤机
44系列考勤机是座立式安装。设备放置一个平坦的位置，用所配钥匙把下机盖打开将网线、电源线接入，接好后将下机盖锁好通电。
A系列考勤机是壁挂式安装。将设备固定到墙面上，用所配钥匙把下机盖打开将网线、电源线以及其它线路进行连接，接好后将下机盖锁好即可。
二、设备连接拓朴图
终端设备通过TCP/IP以太网通讯协议，可与管理计算机直连也可通过局域网进行连接，参见连接图：

2.4 网线制作
组网时制作网线是必不可少的一步，下面就介绍如何制作网线。
1、线序见下图：

B类
1—橙白，2—橙，3—绿白，4—蓝，5—蓝白，6—绿，7—褐白，8—褐
A类
1—绿白，2—绿，3—橙白，4—蓝，5—蓝白，6—橙，7—褐白，8—褐
2、如果用于电脑与集线器相连，请按下列顺序排线：
橙白，橙，绿白，蓝，蓝白，绿，褐白，褐；（同A类或同B类）
3、如果用于两台电脑直接相连（不经过集线器）则一端如下接：
橙白，橙，绿白，蓝，蓝白，绿，褐白，褐；（B类）
另一端如下排线：
绿白，绿，橙白，蓝，蓝白，橙，褐白，褐；（A类）
3基本功能介绍
3.1登陆终端机设备管理
1、进入系统管理：按【菜单】键出现〖请输入管理员编号〗的提示框，在该提示框中输入0000然后按【确认】键进入（默认的超级管理员编号为0000，可自行更改管理员编号/密码）。
2、以授权管理员身份登陆系统管理：以管理员编号+密码验证、卡片/指纹验证，卡片+密码验证等方式，验证通过后方可进入‘系统管理’界面（界面如下图）。

上图界面的红字为选择项，按键盘【上】键和【下】键选择框会在8项功能之间进行切换，如果选中某功能项可按【确定】键进入详细设置。
第六节 功能项介绍
4.1常用设置
4.1.1音量设置
设置声音的大小。用“确认键”选择设置开始，用“上、下”移动键调整音量大小，然后用“确认键”结束该项设置。建议音量设置值小于80%,可以延长喇叭的使用寿命。如果环境太嘈杂,可以采用外接一个音箱的方式。
接线方法:拆开机壳,在现有喇叭的2根线上接入有源音箱。

4.1.2生日提示
要想该功能有效，事先要在管理软件的人员档案设置中填入正确生日日期。选项解释如下：
禁用:表示屏蔽使用该功能；
首次提示:表示只在生日当天第一次考勤成功时提示生日祝福信息；
全天提示:表示在生日当天,任何一次考勤识别成功操作时都提示生日祝福信息。

4.1.3继电器输出方式
1) 识别成功,继电器动作：表示只要识别成功，就可以打开门或驱动信号灯亮。（如继电器接有指示灯则亮灯，如继电器接有电锁则打开门）。
2) 识别成功且时段有效,继电器动作：表示先身份验证通过后,再判断继电器动作的有效时间段，以确定是否打开门或驱动信号灯亮。若识别失败则语音提示“请重新识别”；

4.1.4本机IP地址
该功能设置终端机的IP地址、子网掩码、网关等信息。退出菜单时,系统自动重启。
支持TCP/IP协议,网速为100M/10M 自适应.可以跨不同的网段通讯.设置的信息和windows系统的设置对应，可以在LAN网络中应用。但通过路由器的端口映射功能无效。若正确设置完成上述信息后,终端机还是连接不上服务器,此时可以简单直连一台电脑测试一下。

4.1.5联机设置
1) 服务器IP：运行设备服务程序的管理电脑的IP地址,考勤机在联机时段或者启用了状态报告时,会往此IP发送数据。
2) 识别成功状态报告：设置是否在识别成功后向上面指定的服务器IP发送识别信息,管理端会看到最新的考勤信息,此时考勤机也会保存识别记录。
此功能适用于网络状况不一定可靠,但又必须看到实时数据。
3) 监控功能:设置是否把监控图片广播到服务器ip,
广播的方式:
a) 在有考勤动作时(无论成功与否,可以从上传的文件名首字母区分,k=监控,c=成功,e=失败)广播;
b) 按照某个频率广播:实时频率为1(约120毫秒),实时频率的1/8(约960毫秒);

4.1.6界面设置
1) 通知设置：该选项设置终端机主界面是否开放会议通知功能以及显示通知内容滚动刷新速度的快慢。
2) 宣传页和背景音乐：该选项设置广告图片宣传和多媒体功能是否有效，以及图片切换的速度效果。
宣传图片的分辨率要限制在考勤机屏幕分辨率以内(V:320x155;S、pc43、A:640x480;S2:800x600;pc44:1024x768)以内,如果宣传图片太大,会造成存储空间不足,终端机反复重启等故障发生，最多可以存放10副图片，存储路径必须为 ./adplay
背景音乐必须为 mp3格式的音乐,文件名中间不能有空格，存储路径必须为 ./music;
PC44系列:各种通用多媒体文件都可以, 存储路径为 ./music;
其他系列由于播放速度慢不建议使用;
3) 待机界面：该选项提供了几种不同风格的终端机待机主界面选择。
若显示大时钟界面或显示日历界面时，必须先启用宣传页功能。
通知、宣传页、待机界面的显示顺序为通知优先->无通知显示宣传页->最后显示待机界面。
4) 日期格式：设置日期的显示格式。
5) 指纹仪图像：在终端机上按压指纹时，是否显示指纹图像。
不显示图像，在终端机进行身份识别或采集指纹时都不显示图像。
识别时显示，只有在考勤界面身份识别时按压指纹才显示指纹图像。
采集时显示，只有为员工采集指纹时按压指纹才显示指纹图像。
全部显示，在终端机进行身份识别或采集指纹时都显示指纹图像。
6) 成功界面滞留时间：刷卡或指纹识别成功后, 弹出相应员工信息等资料, 此界面滞留的时间的设置, 同时也是继电器动作的等待时间。即: 考勤界面消失时, 会锁门。
7) 界面选择：设置2种风格的界面供用户选择，第2种界面的配置文件为（./resfile/wes/wes1.ini），启用第2种风格后，请从ftp下载不同显示界面。

4.1.7打铃时间设置
最多可以设置8个时间打铃,打铃的声音文件为‘bs.mp3’，如果禁用某时段可以录入99：99即可。符号‘：’按【#/.】录入。必须输入完整的小时和分钟，如8点5分，需要输入08:05。

4.1.8手工对时
日期格式为年-月-日，时间格式为时:分:秒 。分割符‘-’和’:’由【#/.】键录入。
日期如:2007年5月6号，需要输入:2007-05-06。
时间如:13点8分，需要输入:13:08:00。

4.2档案管理
功能：查看员工档案信息，针对员工直接发卡\采集指纹、设置考勤密码、设置管理级别，查看个人的详细信息等内容。

4.2.1搜索编号
按编号搜索档案，也可以输入字母,如要输入A,先按[2],再按[+],即可.[+]键为字母切换键,[-]键为删除前一个字母键;
数字和字母的对应关系为:2:ABC;3:DEF;4:GHI;5:JKL;6:MNO;7:PQRS;8:TUV:9:WXYZ,其他所有输入工号的地方都可如此操作;

4.2.2新增临时档案
在本机新增一个临时员工编号。临时人员仅仅在演示或者测试时使用，当管理端软件把数据采集后，临时人员的信息会丢失。

4.2.3启用/禁用档案(显示详细信息)
V系列此项功能已经被停用，在其他机器中和4.2.9功能一样,为显示详细信息.

4.2.4设为管理员/员工
修改选中员工的管理权限（设置为管理员或取消设置）。如果把登录菜单的超级管理员关闭了再登录菜单时，只有具有管理员身份的人员才可以登录.
登录方法为:先按[menu]键，输入管理员编号[ENT]后，按指纹或刷卡或按[.]输入密码登录。
如果不小心把超级管理员关闭了，但是考勤机里没有设置管理员，此时可以从后台软件指定1个管理员,下载档案后就可以登录了。

4.2.5本机拍照
在考勤机上为员工拍摄照片。在拍照位置合适时，需要按住[ENT]键1秒才有效。

4.2.6发卡
选中员工发卡，将卡放在读卡区直接生成卡号(如要删除卡号必须在管理计算机中执行，再传入终端机方可生效)。

4.2.7设置密码
修改该用户的识别密码（不输入内容直接确认则取消识别密码）。

4.2.8指纹建档
选中员工采集指纹(如要删除指纹必须在管理计算机中执行，再传入终端机方可生效)。指纹号为 0~9，每人最多采集10枚，建议采集2枚即可。

4.2.9详细信息
查看选中员工的个人详细资料内容，已录入的指纹、卡号及已设密码等信息。连续按[9]，可以切换不同的界面。

4.3信息查询
4.3.1识别记录查询
查询识别记录，可以按编号单人和日期查询，在列表中显示识别记录以及识别记录的条数。

4.3.2门禁规则查询
根据情况选择查询实时联机时间段、禁用时间段，门常开时间段以及门常关时间段。

4.3.3操作日志查询
查询终端机的操作内容，可以删除某条或全部的操作日志，此日志并非平时说的只记录过程的‘日志’，里面存储了在考勤机上发卡、采集指纹、采集拍照等的所有信息，日志在上传到管理电脑后，会自动清空；如果未上传，手动删除了日志,将不可恢复。

4.3.4存储空间查询
查看已操作档案数量，指纹数、照片数、最大存储空间、剩余空间、可存储记录、可存储拍照等信息。

4.4识别设置
4.4.1识别方向设置
1) 识别方向设置: 选择本机的识别方向。
不区分方向，员工识别时方向为自动。
所有识别记录默认为进入或上班，在本机识别的记录都计为上班类型。
所有识别记录默认为离开或下班，在本机识别的记录都计为下班类型。
使用[F1]-[F6]功能键，可按功能F1-F6键实现区分识别类型,必须先按键才可考勤。
内置卡头方向为离开，其它为进入，在本机内置卡头识别的记录都计为下班类型，外接卡头识别的记录都计为上班类型。
[F1]~[F6]功能键做为辅助考勤用，如果按了F1到F6，会使用扩展键，如果按[ESC]为自动状态。
2) 按F1~F2键有效时间：按1下此键后，方向持续显示设定的秒数,超过设定值后，会显示自动或等待重新按键。
按F3~F6键有效时间：按1下此键后，方向持续显示设定的秒数,超过设定值后，会显示自动或等待重新按键。 如果在F1或F2 按下的状态时按了这4个键，设定的时间无效，在超过10秒后或读取到识别信息后返回原先的状态(在F1-F6不区分次序为禁用时)。
3)F1-F6不区分次序:启用此项后,F1-F6按键次序处于相同的模式,没有F1和F2优先,即按F1-F6都会持续当前状态。

4.4.2识别方式设置
1) 首次读入编号后：编号识别后选择验证方式。
直接有效——用编号识别后即可考勤成功。
输入密码才有效——用编号识别后需通过密码验证才算考勤成功。
识别卡后才有效——用编号识别后需通过刷卡验证才算考勤成功。
识别指纹后才有效——用编号识别后需通过指纹验证才算考勤成功。
卡或指纹都有效——用编号识别后需通过卡或者指纹验证才算考勤成功。
密码或卡或指纹都有效——用编号识别后需通过卡、指纹或者密码验证都可考勤成功。

2) 首次读入卡后：刷卡识别后选择验证方式。
直接有效——刷卡识别后即可考勤成功。
输入密码才有效——刷卡识别后需通过密码验证才算考勤成功。
识别指纹后才有效——刷卡识别后需通过指纹验证后才算考勤成功。
密码或指纹都有效——刷卡识别后需通过密码或者指纹验证后才算考勤成功。

3) 首次读入指纹后：指纹识别后选择验证方式。
直接有效——指纹识别后即可考勤成功。
输入密码才有效——指纹识别后需通过密码验证才算考勤成功。
连续2人识别成功才有效，连续3人识别成功才有效:这2项为其他所有识别方式的组合选择，并非只针对指纹识别。

4.4.3重复识别间隔
设置某人重复刷卡的间隔,在间隔内再次刷卡,系统将提示考勤间隔不足;

4.5 U盘操作
在u盘导入导出过程中,严禁断电或操作中间拔出U盘。支持市面上大多数的U盘，MP3播放器。
在换不同的U盘操作时,必须断电重新启动机器才可以。对于同1个U盘可以连续的操作不用重启机器，如果同1个U盘在操作时提示”请插入U盘”，对刚才的操作再操作一遍即可；如果连续提示找不到U盘，在重新上电后,仍然无法识别的，请更换其他品牌U盘；如果在操作时系统没有任何反应，也无法退出, 也请更换其他品牌U盘。
对U盘有加密分区的不支持，如下图在windows系统下看到的U盘。

4.5.1导入档案
把员工档案、照片、宣传页、发布的消息、显示的员工信息，从U盘文件夹中传入考勤机。

4.5.2导出记录和日志
通过U盘将终端机的考勤记录和操作日志传输到管理端，导出后会从考勤机删除考勤记录和日志文件。
在有操作日志时,导出日志后:
如果重新启动了机器，必须重新下载档案才能继续考勤。
如果没有重启机器，在本机的发卡、采集的指纹是可以正常考勤的。

4.5.3只导出记录
只把考勤记录导出，导出后会从考勤机删除考勤记录。
此功能适用于考勤机做为独立工作,人员信息(指纹,照片)不和其他考勤机共享时，且分布比较分散，只用U盘传输时。

4.5.4导出拍照
通过U盘将终端机考勤时抓拍的识别照片传输到管理端进行查看，导出后会从考勤机删除拍照。

4.5.5 导入资源
包含以下功能：导入宣传页、导入多媒体、导入界面图片、导入自定义声音、导入其他资源。把用户定做的声音、图片等资源拷贝到U盘的相应目录里，然后传输考勤机。
XXX对应为:
V系列考勤机:arm-V(分辨率为320x240);
S系列考勤机:arm-S(分辨率为640x480)
S2系列考勤机:arm-S2(分辨率为800x600)
A系列考勤机:arm-A(分辨率为640x480)
PC43系列考勤机:PC-43(分辨率为640x480)
PC44系列考勤机:PC-44(分辨率为1024x768)

1) 宣传页可放入U盘的U:\bio\arm-a\adplay\目录下，文件为jpg格式的，图片为分辨率640*480 的JPG图片。最可以播放10张图片。文件名中间不要加空格。
2) 多媒体可放入U盘的U:\bio\pc-44\mp3\目录下，文件为mp3的为背景音乐，文件为mpg的为影音文件,文件名中间不要加空格。（A不支持 mpg格式
3) 界面图片可放入U盘的U:\bio\pc-44\wes\目录下，文件名为jpg格式的。
文件命名如下：
main.jpg 考勤主界面
分辨率分辨率(V:320x240;S、pc43、A:640x480;S2:800x600;pc44:1024x768)
4) 自定义声音可放入U盘的U:\bio\ pc-44\music\目录下，文件为mp3格式的
文件命名如下：
无授权-----------ec.mp3
请重新识别-----------ec.mp3 -
服务器连接成功-------fw.mp3
断开服务器连接-------ft.mp3
请按手指-------------sz.mp3
请再次按手指---------sy.mp3
请放卡片-------------kp.mp3
录入成功-------------lrcg.mp3
录入失败-------------lrsb.mp3
输入编号-------------bh.mp3
输入密码-------------mm.mp3
再次输入密码---------mm2.mp3
按键盘声音-----------key.mp3
拍照 ----------------ka.mp3
欢迎 -------------welcome.mp3
生日 --------------happy.mp3
打铃----------------bs.mp3
宣传页切换-----------xcy.mp3
关闭外设-------------close.mp3
退出程序-------------repair.mp3
进入设备管理---------gljr.mp3
退出设备管理---------gltc.mp3
管理(进入子菜单)-----glsb.mp3
管理(返回主菜单)-----glfh.mp3
管理(进入选择)-------glfx.mp3
管理(进入输值)-------glsz.mp3
操作成功-------------sc.mp3
取消操作-------------ce.mp3
操作错误-------------czcw.mp3
识别成功-------------ok.mp3
识别失败-------------ye.mp3
过了有效期-------------ye2.mp3
重复识别-------------ye3.mp3
数字0~9----------------n0~9.mp3
5) 其它资源可在U盘的U:\bio\ pc-44\目录下建立相关子目录。
4.5.6 系统升级
从ftp下载到最新的考勤程序，对考勤机程序更新。

4.5.7 备份数据
通过U盘将考勤机note文件夹的数据(包括人员档案、拍照、指纹、日志等)备份到u盘上，以日期作为目录。

4.6 高级设置
4.6.1 网络参数设置
1) 连接超时时间：设置服务器连接终端机无指令超时时间。设为0,任何管理端都无法连接。
2) 连接验证方式：设置服务器连接终端机的验证安全级别。
不用验证——不验证即可连接
需要验证——验证成功后才可连接
验证管理员——通过管理员身份验证后才可连接
3) 连接密码：设置服务器连接终端机的连接密码。
4) 端口号：与服务器连接时所用的网络端口，考勤机侦听的端口号。设置范围：最小值为1000，最大值为65535。必须跟服务器管理软件一致，建议设为3350。

4.6.2拍照管理
设置是否启用拍照，各种识别方式的抽查比例，拍照存储的介质，在未发现指定的存储介质或视频设备时，系统将在指定的时间重起。
1) 摄像头管理：选择是否启用摄像拍照功能。
2) 刷卡拍照比率：设置卡识别后拍照记录保存比率。
3) 指纹拍照比率：设置指纹识别后拍照记录保存比率。
4) 密码拍照比率：设置密码验证后拍照记录保存比率。
例如: 设置值为0 （拍照后拍照记录不保存）
设置值为100 （拍照后拍照记录全部保存）
设置值为30 （拍照后拍照记录按30%几率保存）
5) 拍照质量：设置考勤机拍照后拍照记录保存时的质量，和当时看到的无关。
1、一般（可存储拍照数量最多），抓拍的照片在存储时图像质量一般文件大小约6K。
2、较好（可存储拍照数量较多），抓拍的照片在存储时图像质量较好，文件大小约8K。
3、最好（可存储拍照数量最少），抓拍的照片在存储时图像质量好，文件大小约10K。

4.6.3设备管理
