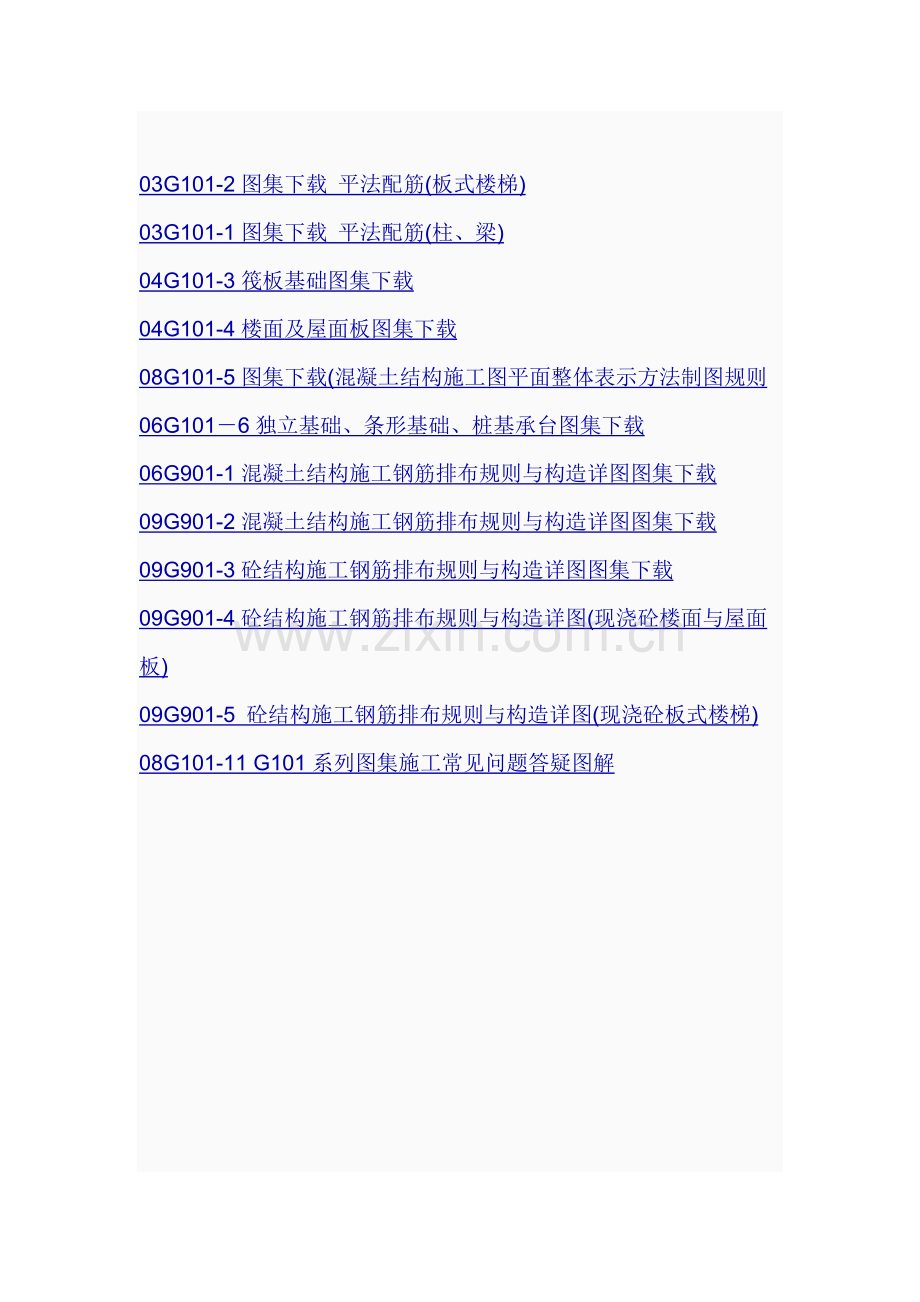

03G101-2图集下载 平法配筋(板式楼梯)
03G101-1图集下载 平法配筋(柱、梁)
04G101-3筏板基础图集下载
04G101-4楼面及屋面板图集下载
08G101-5图集下载(混凝土结构施工图平面整体表示方法制图规则
06G101－6独立基础、条形基础、桩基承台图集下载
06G901-1混凝土结构施工钢筋排布规则与构造详图图集下载
09G901-2混凝土结构施工钢筋排布规则与构造详图图集下载
09G901-3砼结构施工钢筋排布规则与构造详图图集下载
09G901-4砼结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
09G901-5 砼结构施工钢筋排布规则与构造详图(现浇砼板式楼梯)
08G101-11 G101系列图集施工常见问题答疑图解

拉应力
材料受到的外力称为外载荷（tensile stress），材料内部产生的反作用力称为应力。一个物体两端受压，那么沿着它轴线方向的抵抗压缩的应力就是拉应力。拉应力就是物体对使物体有压缩趋势的外力的反作用力。
补充：应力的施力者为物体，受力者为外界。分析一个应力是否为拉应力，是否为压应力，主要看作用在物体上的力的反作用力的效果，即外界施加在物体上的力的效果，是使物体的尺寸有变大的趋势，还是变小的趋势，变大即为压应力，变小即为拉应力。

横墙：
横墙：建筑上沿建筑物长轴方向布置的墙称为纵墙，沿建筑物短轴方向布置的墙称为横墙，这不同于我们平时所说的纵横。纵横墙按施工图上轴线标号来分，以阿拉伯数字标的是横墙轴线标号，以英语字母标注的为纵墙标号。

构造柱：
在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的.
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。与砖墙体要在结构工程有水平拉接筋连接。如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 拉结筋,钢筋每边伸入墙内大于100mm。一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。砌体虽然出现裂缝,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早倒塌。砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。

砌体：
指的是用块体和砂浆通过一定的砌筑方法砌筑而成的墙体。
块体一般包括：实心砖、空心砖、轻骨料混凝土砌块、混凝土空心砌块、毛料石、毛石等。
砂浆一般包括：混合砂浆、水泥砂浆。
砌筑方法包括：对于砖墙来说包括“三一”砌砖法、“二三八一”砌砖法、挤浆法、刮浆法和满口灰法。其中，“三一”砌砖法和挤浆法最为常用。
“三一”砌砖法：即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。这种砌法的优点：灰缝容易饱满，粘结性好，墙面整洁。故实心砖砌体宜采用“三一”砌砖法。

分件吊装法和综合吊装法：
分件吊装法是在厂房结构吊装时,起重机每开行一次,仅吊装一种或两种构件。
分件吊装法,起重机每一次开行均吊装同类型构件,起重机可根据构件的质量及安装高度来选择,能充分发挥起重机的工作性能.吊装过程中索具更换次数少,吊装速度快,效率高,可给构件校正,焊接固定,混凝土浇注养护提供充足时间.
综合吊装法是指建筑物内一部分构件采用分件吊装法吊装,一部分构件采用节间吊装法吊装,综合吊装法吸取了分件吊装法和节间吊装法的优点,因此,结构吊装中多采用此法。

施工总平面图设计的内容及步骤

施工总平面图设计的内容
1）施工用地范围内的绘有等高线的地形地貌图。一般可利用设计文件中的平面布置图，当不能满足要求时应补测绘制。
2）一切地上、地下已有的房屋、构筑物及其它设施如公路、铁路、车站、码头、运输点及各种电力、供水、通讯管线等的位置和尺寸；
3）控制测量的放线标桩位置；
4）一切为工地施工服务的临时设施的位置和尺寸，包括：a)临时便道、便桥，从场外引入的铁路、公路和航道码头；b)机械设备的停放场地和维修车间；c)各种施工材料、半成品的堆放场地和仓库；d)水源、电源、变压器位置，临时供水管道和供热、供电线路、动力设施；e)施工管理机构、生产和生活设施的位置；f)一切安全、消防设施位置。
施工总平面图设计的步骤
1) 收集、分析研究原始资料；
2) 确定搅拌站和加工场地的位置、尺寸；
3) 考虑仓库的位置，材料和半成品的合理堆放；
4) 场外交通的引入及现场运输道路的布置，临时便道便桥的位置、长度、标准；
5) 各种临时设施的布置；
6) 临时水电管网及动力设施的布置；
7) 安全、消防设施的布置。
施工总平面图设计的依据
1) 自然条件和技术经济条件。自然条件包括施工区域的地形、地物（道路、桥梁、河流、池塘等）、气象、水文及工程地质等资料；技术经济条件包括当地的交通运输、水源、电源、物资资源、生产和生活基地情况；
2) 工程结构设计的平面图及有关设计资料；
3) 施工进度计划和主要工程的施工方案；
4) 各种材料、半成品的供应计划和运输方式；
5) 各类临时设施的性质、形式、面积和尺寸；
6) 各类临时加工场地的规模和设备数量。
施工总平面图设计的原则
1）在保证施工顺利进行的前提下，尽量减少施工用地，少占农田，平面布置紧凑合理；
2）所有临时性设施和运输、水、电等线路的布置，不得妨碍地面和地下构筑物的正常施工；
3）外购材料力求直达工地，避免或减少二次搬运，合理布置施工现场的运输道路及各种材料堆放、工作车间、仓库位置、各种机具的位置，尽量使其运距最短，以缩短场内的搬运距离；
4）充分利用现场原有的设施为施工服务，力争减少临时设施的数量，降低临时设施费用；
5）施工区域的划分和场地的确定，符合施工的工艺流程要求，尽量减少专业工种之间和各工程之间的干扰，有利于生产的连续性；
6）符合环境保护、安全防火和劳动保护的要求，应考虑避免各种自然灾害侵袭的防护措施；
7）各种设施应便于工人的生产生活；
8）使场地准备工作的费用最省。
钢筋笼：
当混凝土结构物为柱状或者条状构件时，其中心部分不需要配筋，只在混凝土构件接触空气的面底下配置钢筋。如果这个构件是独立的，我们把这个构件周边设置的钢筋预先制作好，这个就是钢筋笼。通常我们把钻孔灌注桩、挖孔桩、立柱等预先制作的钢筋结构叫钢筋笼。

土钉墙图片：

满堂支撑体系：
超过2排及以上脚手架，相对其他脚手架支撑系统密度大，直白点说建筑物下方全是脚手架支撑。
满堂脚手架主要用于跨度较大单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰及结构施工，必须含有立杆、横杆、斜撑、剪刀撑。
要做专项施工设计，有必要的还要做专家论证。
你路过高架桥（市政工程）工地时就能发现，桥面支撑一般有两种：一，下面如果要通行，就用几根粗钢管顶着，上面架设钢梁来作为施工面。二，满堂支撑，如图所示。

杯形基础
杯形基础又叫做杯口基础，是独立基础的一种。当建筑物上部结构采用框架结构或单层排架及门架结构承重时，其基础常采用方形或矩形的单独基础，这种基础称独立基础或柱式基础。独立基础是柱下基础的基本形式，当柱采用预制构件时，则基础做成杯口形，然后将柱子插入并嵌固在杯口内，故称杯形基础.。
杯形基础中间留置杯口是为了在杯口中插入预制柱，独立柱基础中间没有杯口，整体是现浇的。现浇钢筋混凝土杯形基础是混凝土独立基础上部开一个杯形口，用于安装预制构件主要是柱子的安装。多用于预制排架结构的工业厂房和和各种单层结构的厂房和支架。
标高：
通俗讲就是为了区分建筑物的不同高度而定的一名词，主要还是用来控制建筑物高度与准确度的。
建筑中分建筑标高与结构标高，一般±0.000为一层地面高度，比这高的就是正多少，比这低的就是负多少。
一般情况结构标高比建筑标高低5CM，结构标高为起主体时用到的标高，建筑标高为装修用的标高。
在有就是：±0.000为绝对标高6.000 意思就是说你建筑物的±0.000比青岛黄海海平面高6M。

钢筋混凝土预应力管桩
预应力混凝土管桩又名大管桩，制作方法为：按照设计制作管壁内的由非预应力主钢筋和箍筋组合成的钢筋笼；钢筋笼与桩头金属连接件连接，安置各种预埋件；钢筋笼装入钢模内，向钢模内浇筑混凝土，完成桩体雏形；上述装有桩体雏形的钢模绕桩轴旋转，混凝土离心挤密、成型；养护－脱模。。

静力压桩：
是利用静压力（压桩机自重及配重）将预制桩逐节压入土中的压桩方法。这种方法节约钢筋和混凝土，降低工程造价，采用的混凝土强度等级可降低1~2级，配筋比锤击法可节省钢筋40%左右，而且施工时无噪音、无振动，无污染，对周围环境的干扰小，适用于软土地区、城市中心或建筑物密集处的桩基础工程，以及精密工厂的扩建工程。

粗骨料：
在混凝土中,砂、石起骨架作用,称为骨料或集料，其中粒径大于4.75 mm的骨料称为粗骨料。普通混凝土常用的粗骨料有碎石及卵石两种。碎石是天然岩石、卵石或矿山废石经机械破碎、筛分制成的，粒径大于4.75 mm的岩石颗粒。卵石是由自然风化、水流搬运和分选、堆积而成的、粒径大于4.75 mm的岩石颗粒。卵石和碎石颗粒的长度大于该颗粒所属相应粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒（平均粒径指该粒级上、下限粒径的平均值）。
细骨料：
粒径4.75 mm以下的骨料称为细骨料，俗称砂。砂按产源分为天然砂、人工砂两类。天然砂是由自然风化、水流搬运和分选、堆积形成的、粒径小于4.75 mm的岩石颗粒，但不包括软质岩、风化岩石的颗粒。天然砂包括河砂、湖砂、山砂和淡化海砂。人工砂是经除土处理的机制砂、混合砂的统称。
《水工混凝土施工规范2001》对细骨料（人工砂、天然砂）的品质要求：
1细骨料应质地坚硬、清洁、级配良好；人工砂的细度模数且在2.4～2.8范围内,天然砂的细度模数宜在2.2～3.0范围内。使用山砂、粗砂、应采取相应的试验论证。
2细骨料在开采过程中应定期或按一定开采的数量进行碱活性检验，有潜在危害时期，应采取相应措施，并经专门试验论证。
3细骨料的含水率应保持稳定，人工砂饱和面干的含水率不宜超过6%，必要时应采取加速脱水措施。
